INSTALLATION INSTRUCTIONS

VENTRIX - Niveous Pendant

S2PD02-2, S2PD02-3

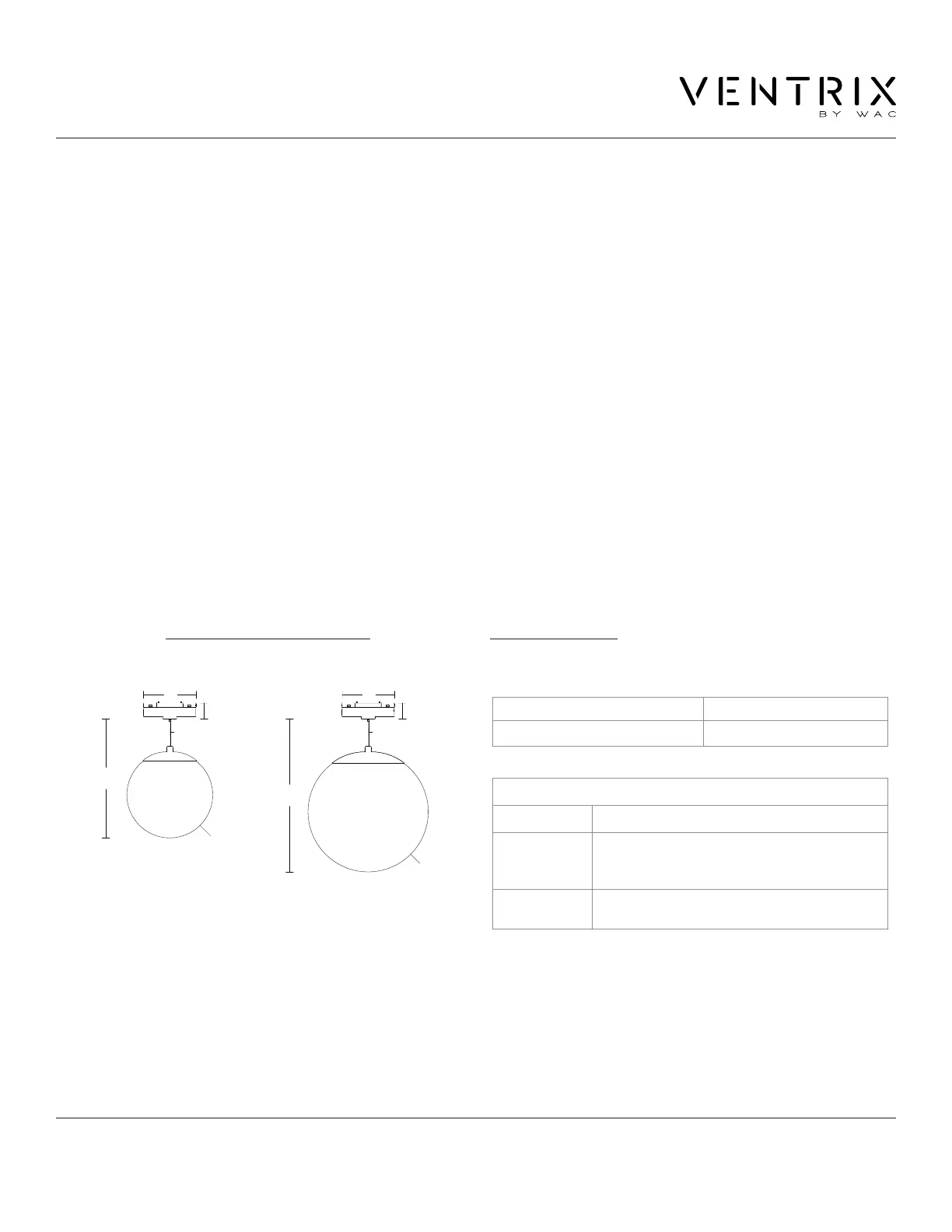

OVERALL FIXTURE DIMENSIONS

CAUTION: TO PREVENT ELECTRICAL SHOCK, ENSURE ELECTRICITY HAS BEEN TURNED OFF AT THE CIRCUIT BREAKER BEFORE

BEGINNING.

-Read all instructions before installing.

-System is intended for installation by a licensed electrician in accordance with the National Electrical Code (NEC) and local regulations.

-When handling the xture, do not apply pressure to the LEDs. Hold the xture by the base only.

-Retain installation instructions for future maintenance reference.

-VENTRIX xtures and channels feature separate data and power conductor systems. During installation and use, do not short the data or

power conductors together by any means or damage may occur.

WARNING: All parts must be used as indicated in these instructions. This product is designed for use only with the supplied parts and/or

accessories designated for use by WAC Lighting. Substitution of parts or accessories not designated for use with this product by WAC Lighting

could result in personal injury or property damage, and will void the warranty. Contact an authorized dealer or the manufacturer if any parts are

damaged or missing.

MISE EN GARDE: POUR ÉVITER TOUT CHOC ÉLECTRIQUE, ASSUREZVOUS QUE LE DISJONCTEUR SOIT MIS HORS TENSION AVANT DE

COMMENCER.

-Lisez toutes les instructions avant l’installation.

-Le système doit être installé par un électricien licensié conformément au code national de l’électricité (NEC), et également aux règlements

locaux.

-Lors de la manipulation du luminaire, n’appuyez pas sur les LED. Tenez-le uniquement par la base.

ATTENTION: Toutes les pièces doivent être utilisées comme indiqué dans ces instructions. Ce produit est conçu pour être utilisé seulement avec

les pièces et/ou accessoires fournis pour être utilisés avec les produits WAC Lighting. Remplacer des pièces ou accessoires non conçus pour ce

produit WAC Lighting pourrait causer des dommages corporels ou matériels et pourrait également causer l’annulation de la garantie. Veuillez

contacter un revendeur autorisé ou le fabricant si des pièces manquent ou sont endommagées.

SPECIFICATIONS

Input:48VDC

Installation:VENTRIX System

(Ceiling Mounted in Suspended, Surface, &

Recessed Proles)

Dimming:Via VENTRIX Connected Power Unit.

Refer to CPU Specications.

FIXTURE OVERVIEW

VENTRIX Niveous Pendants are intended for use on WAC Lighting’s

VENTRIX Channel systems.

LED LUMINAIRE

VENTRIX SYSTEM

S2PD02-2, S2PD02-348VDC VENTRIX System

56

9

4

Installation non-polarity

Press

Press

8

7

1

234

10

Press

Press

Press

11

12

+

-

Black

Red

Push up

Cable-

Gripper

Adjust the fixture wire

length by

pushing the cable gripper

on

the canopy and pulling the

wire

as desired.

7

Press

Press

Press

11ALTERNATE

11

Press

Press

Press

Push up

Cable-

Gripper

Adjust the fixture wire

length by

pushing the cable gripper

on

the canopy and pulling the

wire

as desired.

7

POS (+)

NEG (-)

1314

15

1617

18

+

-

Black

Red

/"

Ø13/"

Ø9/"

6"

1/"

/"

6"

1/"

MIN 13"

MAX 120”

MIN 16"

MAX 120”

+

-

Black

Red

S2PD02-2 S2PD02-3
