02079

CALL-WAY

Interfaccia ethernet/RS485, installazione su guida DIN (60715

TH35), occupa 9 moduli da 17,5 mm.

Il dispositivo esegue il trasferimento dei dati da una linea RS-485 alla rete ethernet.

CARATTERISTICHE.

• Tensione nominale di alimentazione: 12-24 V d.c. ± 10%.

• Assorbimento: 200 mA.

• Max sezione cavo morsetto: 2,5 mm

2

• Temperatura di funzionamento: +5 °C - +40 °C (da interno).

• Umidità relativa di funzionamento: max. 90%

• Occupa 9 moduli da 17,5 mm.

COLLEGAMENTI.

Si veda figura sotto.

N.B.: In caso di installazione di 2 o più interfacce 02079 contattare il Servizio

Assistenza Clienti.

REGOLE DI INSTALLAZIONE.

L’installazione deve essere effettuata con l’osservanza delle disposizioni regolanti

l’installazione del materiale elettrico in vigore nel paese dove i prodotti sono

installati.

CONFORMITÀ NORMATIVA.

Direttiva EMC.

Norme EN 60950-1, EN 61000-6-1, EN 61000-6-3.

Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere

tracce di piombo.

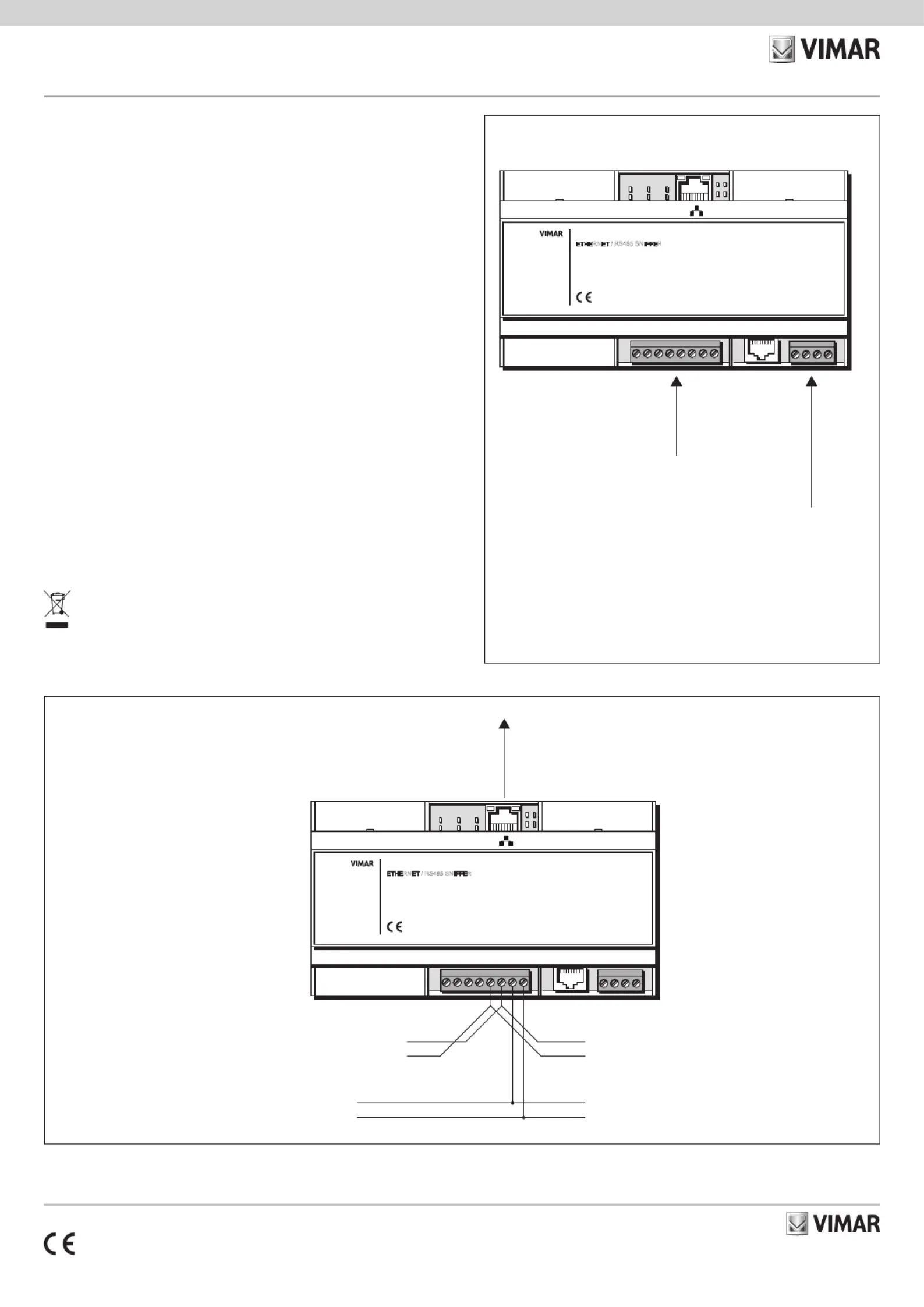

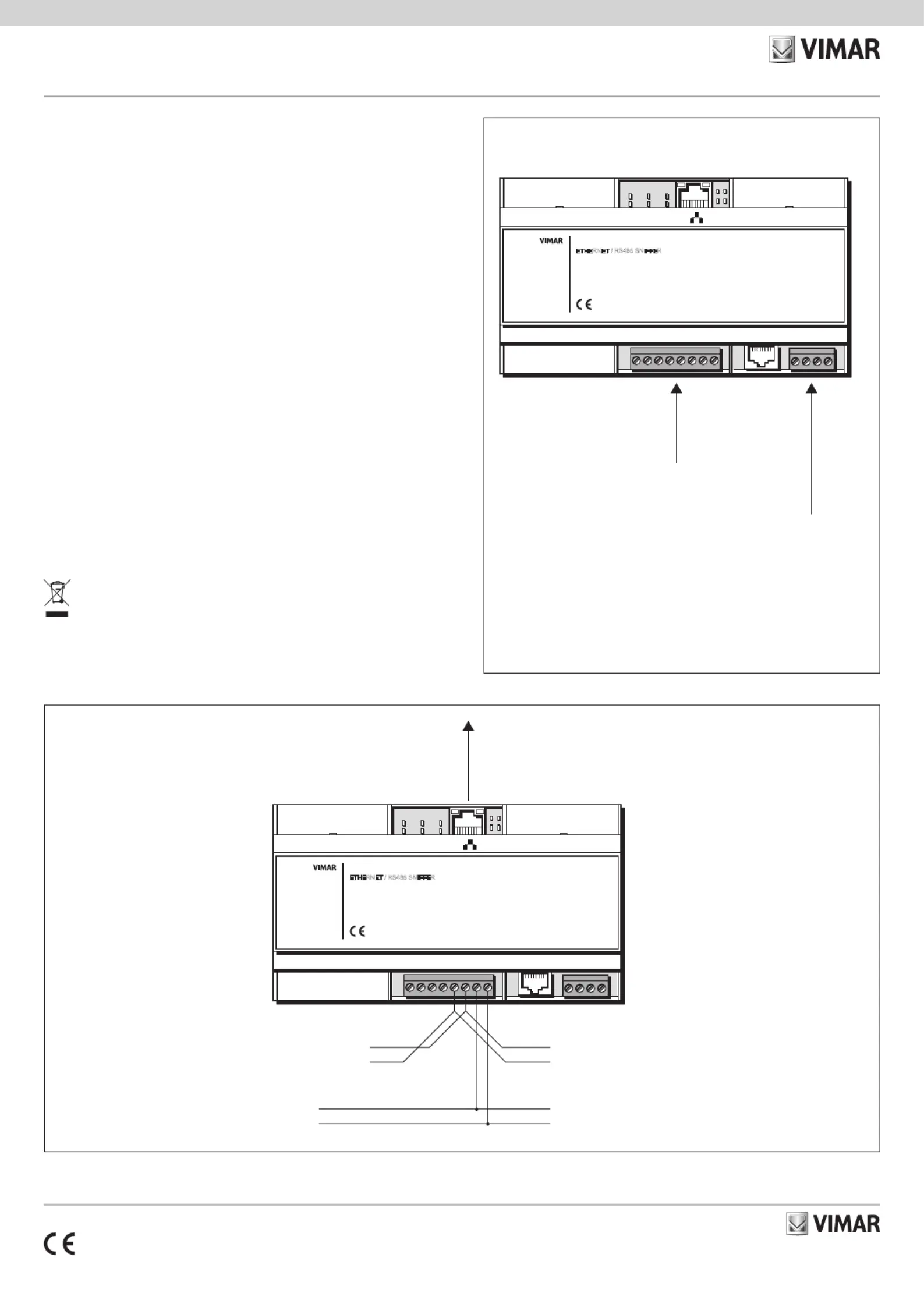

VISTA FRONTALE.

COLLEGAMENTI.

Connessioni

• 1 Morsetto volante 8 poli verticale femmina. Passo 5.08 - sez. max 2,5 mm

2

.

• 1 connettore RJ45 per collegamento a rete Ethernet.

• 1 Morsetto volante 4 poli verticale femmina - Passo 5.08 - sez. max 2,5 mm

2

.

+, – : ingressi alimentazione di sistema.

D1, D2 : collegamento dati.

Uscite ausiliarie per

alimentazione apparati vicini

–

––

+

++

M2M1F2F1D2D1

AUX

02079

ETHERNET / RS485 SNIFFER

Call-Way

–

+

–

+

COLLEGAMENTO RETE

VERSO SWITCH ETHERNET

(cavo UTP)

D1

D2

D1

D2

Dati RS-485

Alimentazione (2 x 1,5 mm

2

)

–

––

+

++

M2M1F2F1D2D1

AUX

02079

ETHERNET / RS485 SNIFFER

Call-Way
