Issue 5

1 947797

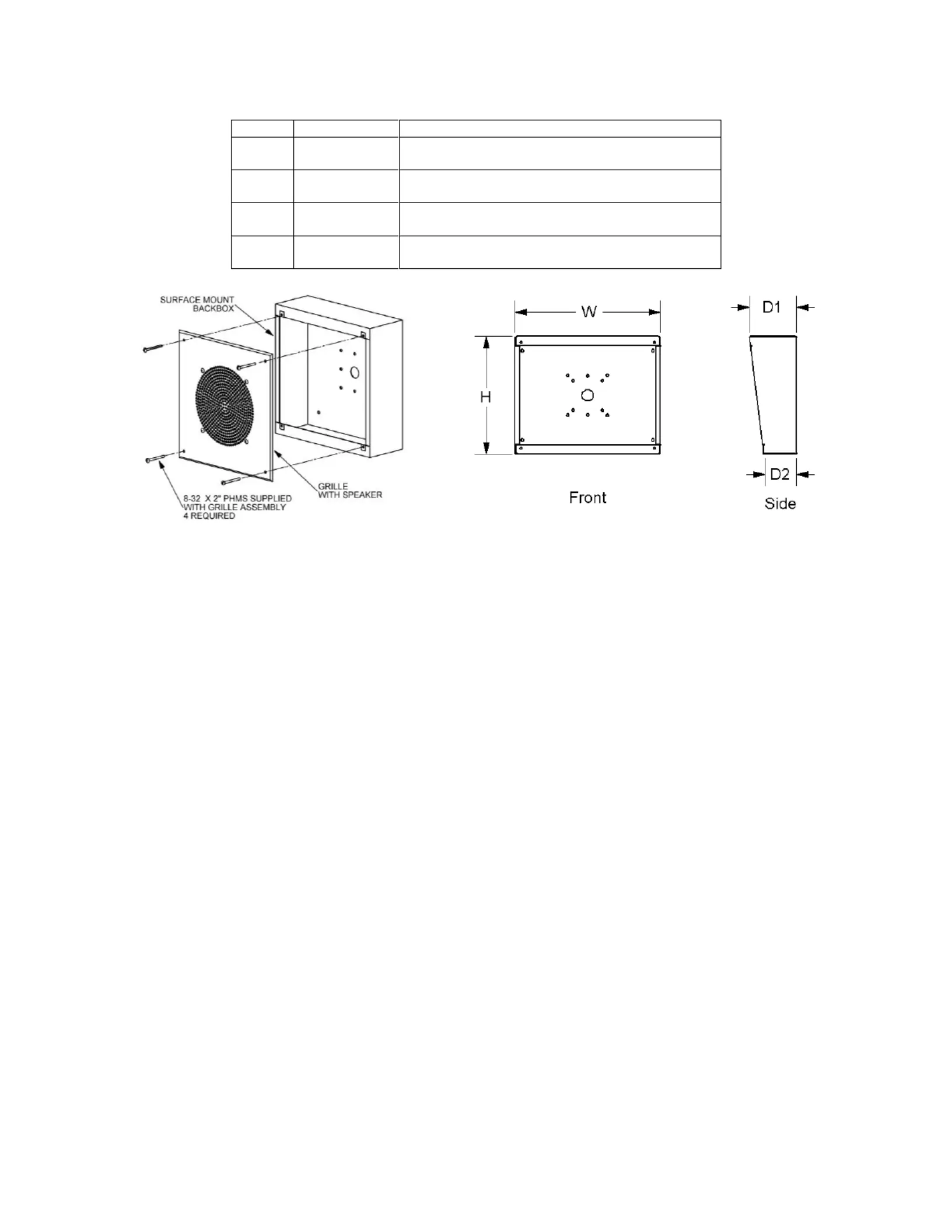

SURFACE MOUNT, FLUSH MOUNT, AND

SLOPED BACKBOX

INTRODUCTION

The Surface Mount Backbox and the Clocks Flush Mount Backbox are designed to facilitate easy

installation of Valcom grille speakers.

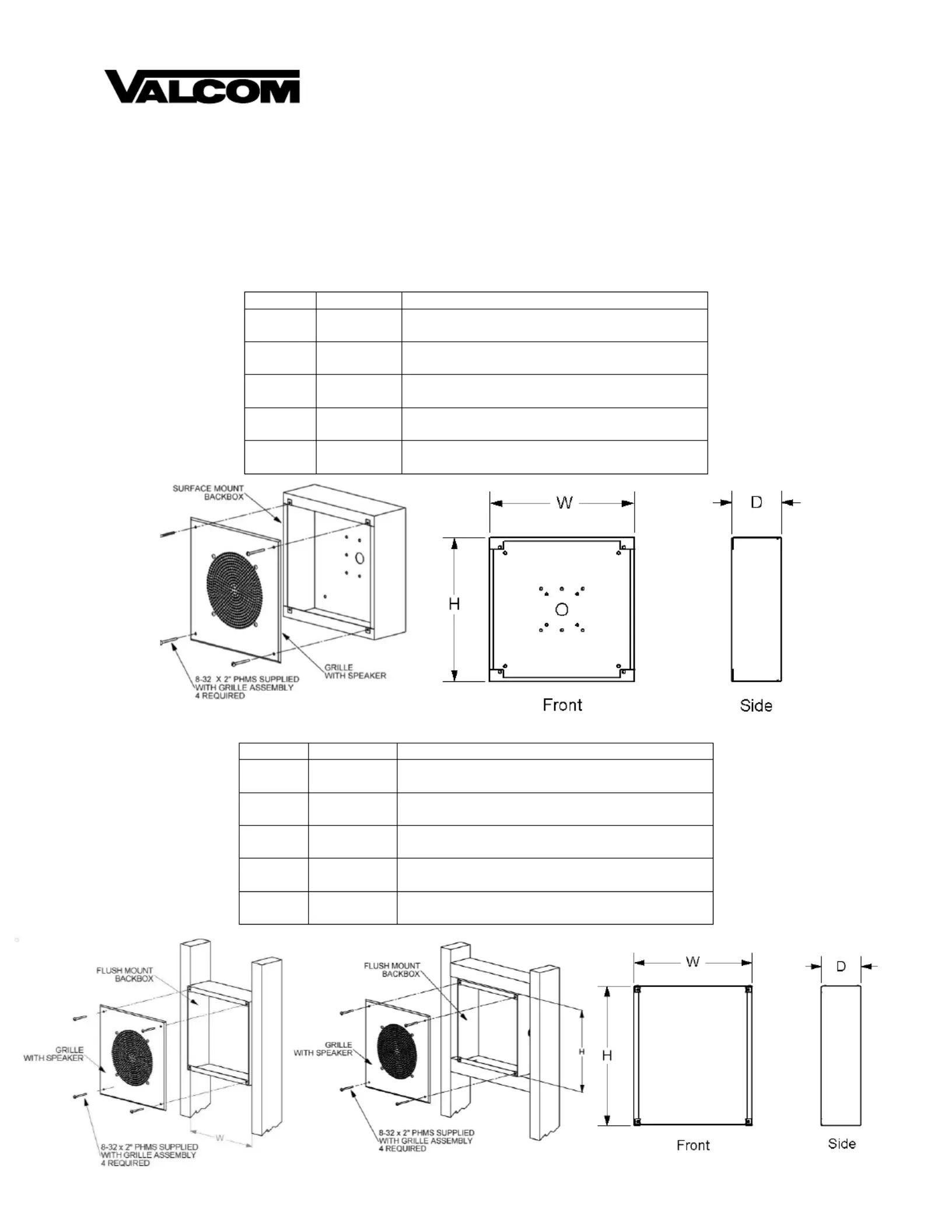

SURFACE MOUNT BACKBOX SELECTION CHART

TYPE:

PART NO:

DIMENSIONS:

11

VB-S11

11.63” H x 11.63” W x 3.94” D

GRILLE HOLE DIMNS: 10.00 x 10.00”

14

VB-S14

10.00” H x 12.25” W x 3.94” D

GRILLE HOLE DIMNS: 9.00 x 11.25”

18-D

VB-S18-D

11.00” H x 11.00” W x 5.94” D

GRILLE HOLE DIMNS: 10.00 x 10.00”

20

VB-S20

20.18” H x 14.27” W x 2.78” D

GRILLE HOLE DIMNS: 18.50 x 10.00”

23

VB-S23

14.63” H x 13.13” W x 3.94” D

GRILLE HOLE DIMNS: 12.50 x 10.50”

FLUSH MOUNT BACKBOX SELECTION CHART

TYPE:

PART NO:

DIMENSIONS:

12

VB-R12

10.75” H x 10.75” W x 3.94” D

GRILLE HOLE DIMNS: 10.00 x 10.00”

16

VB-R16

7.50” H x 9.84” W x 3.94” D

GRILLE HOLE DIMNS: 6.50 x 9.00”

17-D

VB-R17-D

9.63” H x 9.63” W x 5.94” D

GRILLE HOLE DIMNS: 8.88 x 8.88”

19

VB-R19

19.25” H x 10.75”W x 3.75” D

GRILLE HOLE DIMNS: 18.50 x 10.00”

22

VB-R22

13.25” H x 11.25” W x 3.75” D

GRILLE HOLE DIMNS: 12.50 x 10.50”
