Jaloezieactor uit de MIX2-serie

JMG 4 T KNX (basismodule) 4930250

JME 4 T KNX (uitbreidingsmodule) 4930255

310456

1. Bedoeld gebruik

De 4-voudige jaloezieactoren uit de MIX2-serie schakelen

elektrisch aangestuurde jaloezieën, rolluiken, markiezen of

soortgelijke zonweringen alsmede ventilatiekleppen voor een

netspanning van 230 V AC.

De MIX 2-serie is een serie apparaten, die bestaat uit basis-

modules en uitbreidingsmodules. Op een basismodule uit deze

serie kunnen maximaal 2 uitbreidingsmodules MIX of MIX2

worden aangesloten.

Met behulp van de ETS (Engineering Tool) kunnen de toepas-

sings-programma's worden worden geselecteerd en de speci-

fieke parameters en adressen verstrekt en naar het apparaat

worden gezonden.

Het apparaat is bestemd voor montage op DIN-hoedrails

(volgens EN 60715) en voldoet aan EN 60669-2-1. Alleen in

gesloten, droge ruimtes gebruiken.

Voor de juiste aanleg van de busleidingen en de inbedrijfstel-

ling van de apparaten moeten de voorschriften in EN 50428

voor schakelaars of soortgelijk installatiemateriaal bestemd

voor de gebouwsysteemtechniek worden opgevolgd!

Door ingrepen in en wijzigingen van het apparaat vervalt de

garantie.

2. Veiligheidsvoorschriften

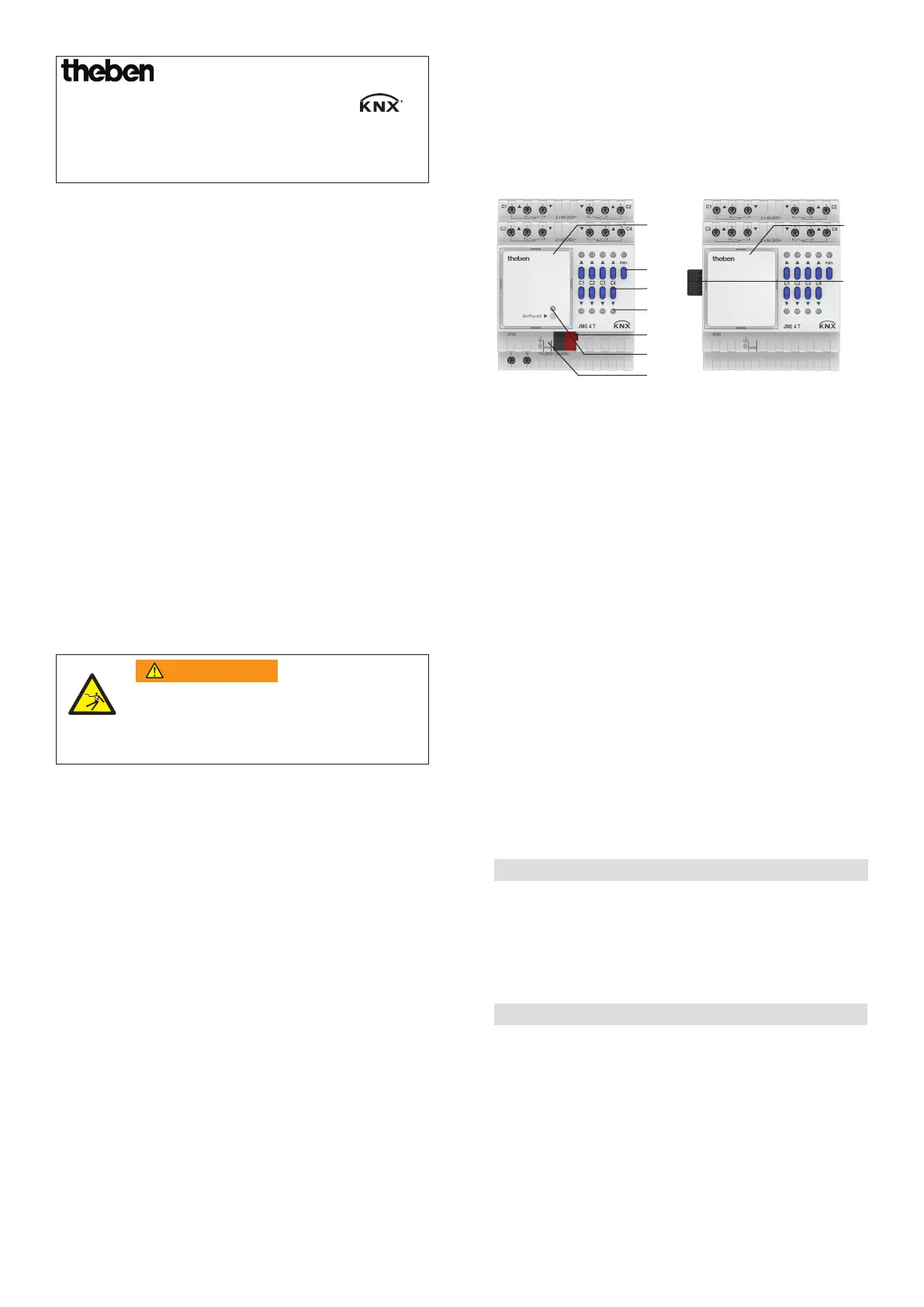

JMG 4 T KNX

(basismodule)

JME 4 T KNX

(uitbreidingsmodule, uitbreid-

baar tot 12 kanalen)

3. Beschrijving

Levensgevaar door elektrische schokken of

brand!

 Montage uitsluitend door een elektromonteur

laten uitvoeren!

WAARSCHUWING

Als meerdere motoren op een uitgang parallel worden

geschakeld, moeten de gegevens van de fabrikant worden

opgevolgd en moet eventueel een scheidingsrelais worden

gebruikt. Motoren kunnen onherstelbaar worden be-

schadigd.

Alleen jaloeziemotoren met mechanische of elektronische

eindstandschakelaars gebruiken. Controleren of de eind-

standschakelaar correct is afgesteld. Het apparaat zou

beschadigd kunnen worden.

Geen draaistroommotoren aansluiten.

Bij de installatie op voldoende isolatie tussen

netspanning en bus letten!

Busmodule KNX

Knop handmatig man.

Kanaalknoppen C1–C4

Status-LED's

Busaansluiting: let op de polariteit!

Programmeerknop en LED voor fysiekadres

Schuif ter vergrendeling van de busmodule KNX  of

van de afdekplaat 

Afdekplaat

Verschuifbare stekker tussen uitbreidingsmodule

en basismodule



















Handbediening bij zonweringen

Met de handbediening kunnen de uitgangen direct via de knop-

pen worden aangestuurd.

Zonwering handmatig omhoog en omlaag bewegen, stop-

pen en stapsgewijs verstellen met de kanaalknoppen C1–C4

1. Rolluik

Kanaalknop 1 x indrukken: rolluik gaat omhoog/omlaag

(de bijbehorende LED brandt)

Kanaalknop nogmaals

indrukken: het rolluik stopt

2. Jaloezie

Kanaalknop 1 x indrukken: jaloezielamel draait 1 keer

 Kanaalknop 1 x lang jaloezie gaat omhoog/omlaag

indrukken: (de bijbehorende LED brandt)

Kanaalknop 1 x indrukken

tijdens de beweging: de jaloezie stopt
