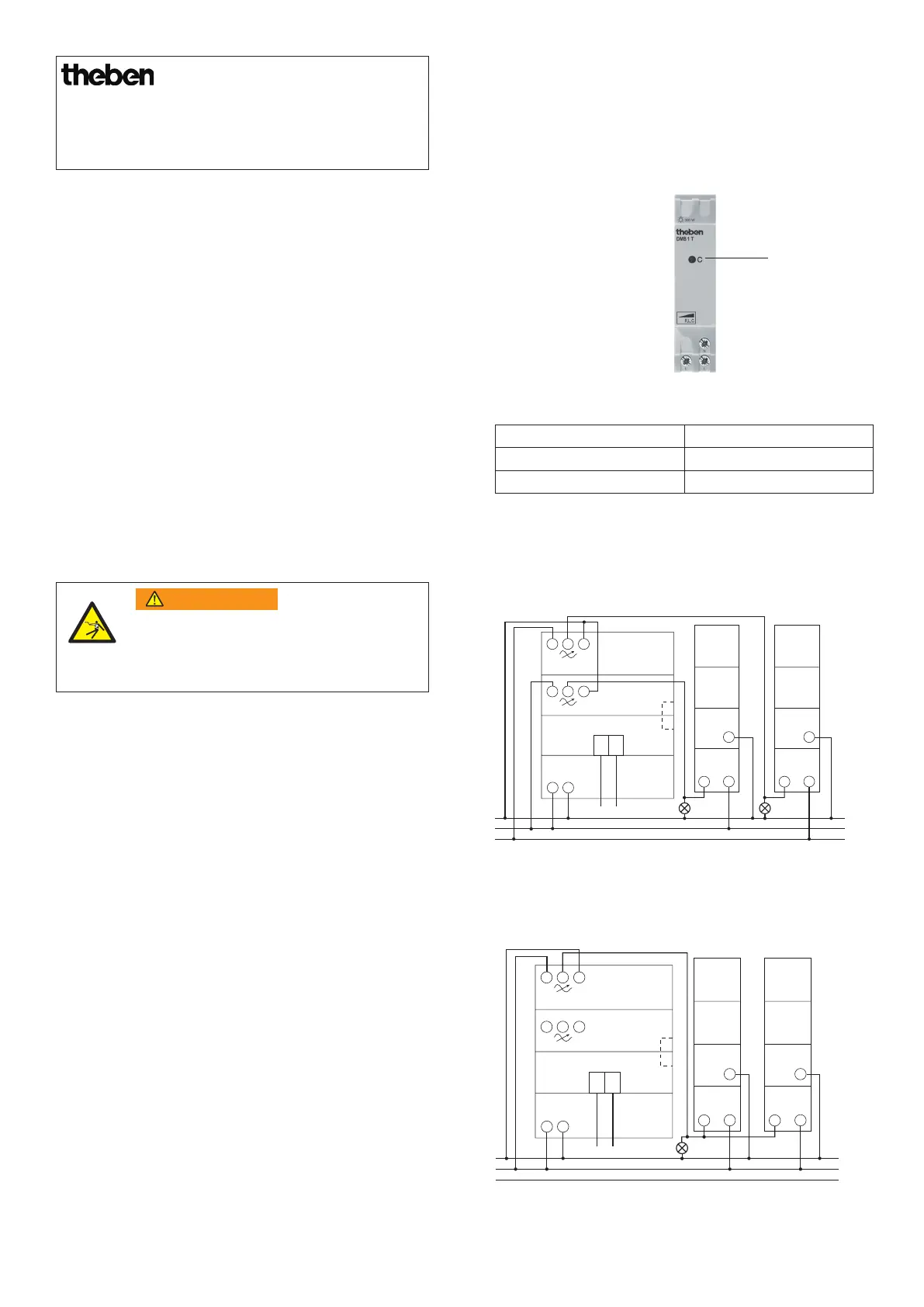

Booster

DMB 1 T KNX (vermogensuitbreiding) 4930279

309570 02

1. Bedoeld gebruik

De booster DMB 1 T KNX dient voor de vermogensuitbreiding

van de universele dimactoren uit de MIX 2-serie met tot 300 W

per kanaal.

De boosteren schakelen en dimmen de lichtsterkte van diverse

lampen zoals gloeilampen, halogeenlampen, HV- en LV-halo-

geenlampen (conventioneel of met elektronische transforma-

tor), of dimbare LED-lampen voor 230 V.

Het apparaat is bestemd voor montage op DIN-hoedrails

(volgens EN 60715) en voldoet aan EN 60669-2-1. Alleen in

gesloten, droge ruimtes gebruiken.

Door ingrepen in en wijzigingen van het apparaat vervalt de

garantie.

2. Veiligheidsvoorschriften

3. Beschrijving

Levensgevaar door elektrische schokken of

brand!

 Montage uitsluitend door een elektromonteur

laten uitvoeren!

WAARSCHUWING

Elektronische en conventionele transformatoren moeten

altijd met de door de fabrikant aangegeven minimumbe-

lasting worden gebruikt.

Bij het vervangen van lampen moet de voedingsspanning

(op de bijbehorende aardlekschakelaar).

Dimmers niet overbruggen of kortsluiten.

Vóór de dimmer geen scheidings- of regeltransformator

installeren.

Geen combinatie van gewikkelde en elektronische trafo's

installeren.

De correcte automatische belastingherkenning is alleen bij

aangesloten belasting mogelijk.

Alleen transformatoren gebruiken die door de fabrikant voor

het dimmen zijn toegestaan.

DMB 1 T KNX (vermogensuitbreiding)

• 1 kanaal voor 5–300 W gloeilampen

• Voor de vermogensuitbreiding van DMG 2 T KNX en

DME 2 T KNX

DMB 1 TKNX

(booster/ vermogens-

uitbreiding)

Ventilatieafstand van 8 mm rechts en links aanhouden.

Ventilatieafstand van 8 mm rechts en links aanhouden.

4. Elektrische aansluiting

LN

KNX

DMG 2 T KNXDMB 1 TDMB 1 T

C1

345

LN

8

C2

67

LN

≤2x700 W

N

L

L´

N

L

L´

N

L1

L2

LN

KNX

C1

345

LN

8

C2

67

LN

≤1000 W

N

L

L´

N

L

L´

DMG 2 T KNXDMB 1 TDMB 1 T

N

L1

L2

Vermogensuitbreiding tot 2 x 700 W

Vermogensuitbreiding tot 1000 W

LED

LED-signalen

LED knippert Netspanning aan

LED altijd aanDimmen

LED knippert snelFout te hoge temperatuur

* Gloeilampbelasting

*

*
