TFA 60.3519.02 Handleiding

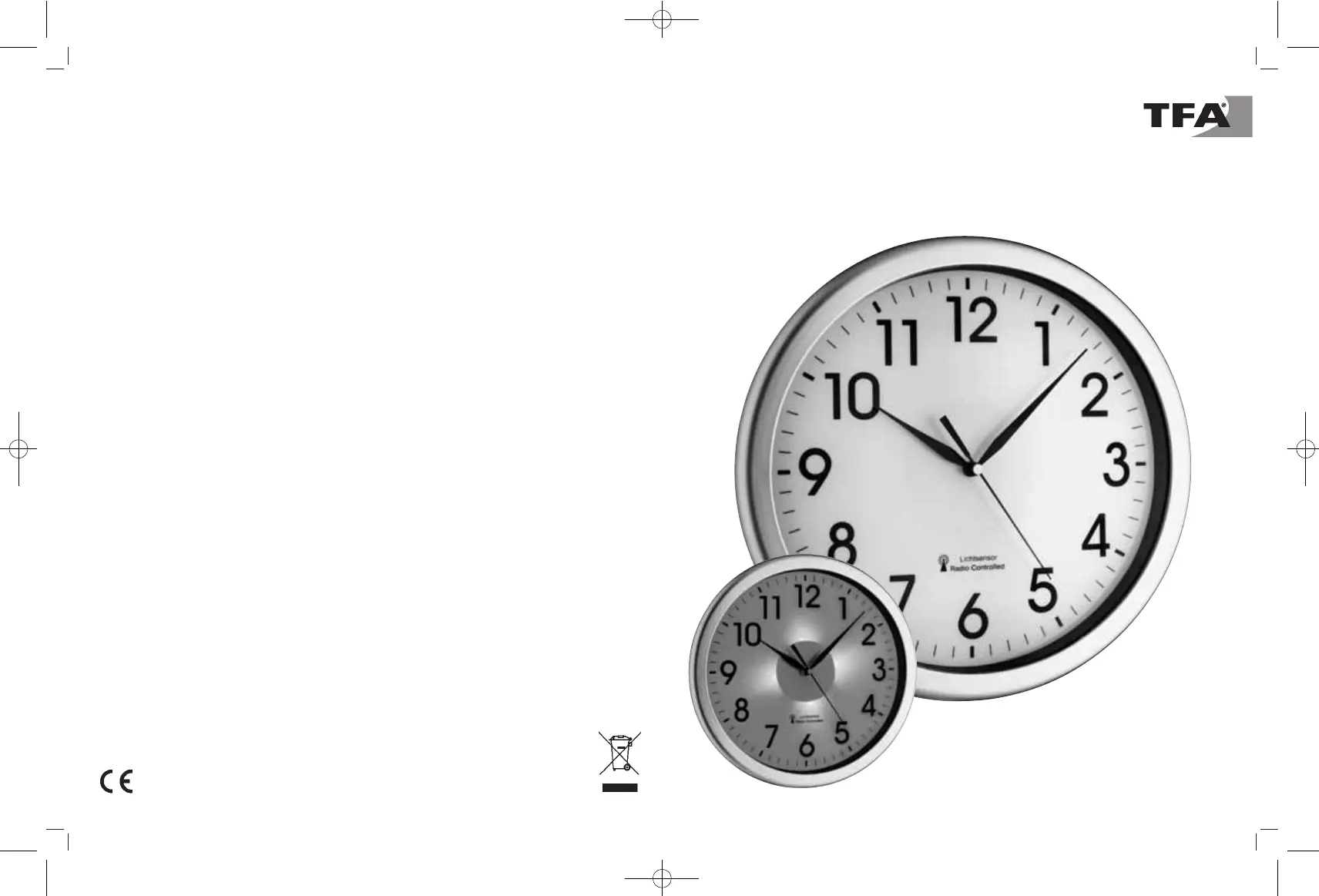

CORONA – Zendergestuurde wandklok met verlichting 2524Voorzichtig. Kans op letsel:•Bewaar het apparaat en de batterijen buiten de reikwijdte van kinderen. •Batterijen niet in het vuur gooien, niet kortsluiten, niet uit elkaar halen of opladen. Kans opexplosie. •Batterijen bevatten zuren die de gezondheid schaden. Zwakke batterijen moeten zo snel moge-lijk worden vervangen om lekkage van de batterijen te voorkomen. Gebruik nooit tegelijkertijdoude en nieuwe batterijen of batterijen van een verschillend type. •Draag handschoenen die bestand zijn tegen chemicaliën en een beschermbril wanneer u metuitgelopen batterijen hanteert. Belangrijke informatie voor de productveiligheid. •Stel het apparaat niet bloot aan extreme temperaturen, trillingen en schokken. •Tegen vocht beschermen. 5. OnderdelenA. Toetsen (Fig.

2)A 1: SET toetsA 2: WAVE toetsA 3: RESET toetsA 4: AUTO/OFF/ON schuifschakelaarB. Behuizing (Fig. 2)B 1: WandbevestigingB 2: Batterijvak voor de klokB 3: Batterijvak voor de achtergrondverlichting B 4: Stroomadapter6. Inbedrijfstelling6. 1 Klok•Plaats een nieuwe batterij 1,5 V AA in het batterijvak voor de klok. Let op de juiste polariteit bij hetplaatsen van de batterij. •De beschermfolie van het display aftrekken. •Het apparaat is nu bedrijfsklaar. 6. 1. 1 Ontvangst van de radiografische tijdsignaal• De wijzers stellen zich op 12. 00 uur en de wekker probeert nu 3 - 8 minuten lang het radiografischetijdsignaal te ontvangen. De zendergestuurde tijd verschijnt zodra de tijdcode wordt ontvangen. • De zendergestuurde klok ontvangt dagelijks om 2:00 en om 5. 00 uur in de ochtend en om 14. 00 en17. 00 uur in de middag en om 23. 00 uur in de nacht het signaal.

Aanwijzing voor de ontvangst van het radiografische tijdsignaal:De tijdbasis voor de zendergestuurde tijd is een cesium-atoomklok van het Physikalisch Technische Bun-desanstalt Braunschweig. Met een afwijking van minder dan 1 seconde in één miljoen jaar.

De tijd isgecodeerd en wordt vanuit Mainflingen in de buurt van Frankfurt aan de Main door een DCF-77 (77,5kHz) frequentiesignaal uitgezonden met een bereik van ongeveer 1500 km. Uw zendergestuurde klokontvangt dit signaal en zet het om in de precieze tijd. CORONA – Zendergestuurde wandklok met verlichting Hartelijk dank dat u voor dit apparaat van de firma TFA hebt gekozen. 1. Voordat u met het apparaat gaat werken•Leest u a. u. b. de gebruiksaanwijzing aandachtig door. Zo raakt u vertrouwd met uw nieuw apparaat en leert u alle functies en onderdelen kennen,komt u belangrijke details te weten met het oog op het in bedrijf stellen van het apparaat en deomgang ermee en krijgt u tips voor het geval van een storing.

•Door rekening te houden met wat er in de handleiding staat, vermijdt u ook beschadigingenvan het apparaat en riskeert u niet dat uw wettelijke rechten door verkeerd gebruik niet meergelden. •Voor schade die wordt veroorzaakt doordat u geen rekening houdt met de handleiding aan-vaarden wij geen aansprakelijkheid. •Neem in elk geval acht op de veiligheidsinstructies. •Bewaar deze gebruiksaanwijzing a. u. b. goed. 2. Levering• Zendergestuurde wandklok• Gebruiksaanwijzing3.

Hoe u uw nieuw apparaat kunt gebruiken en alle voordelen ervan in één oogopslag:• Zendergestuurde klok met hoge precisie • Stil uurwerk met secondewijzer• Grote wijzerplaat met duidelijk leesbare cijfers • Groene LED-verlichting - op batterijen of AC adapter (niet inclusief)• Permanente of automatische verlichting met lichtsensor• Ideaal voor thuis, op kantoor, in de wachtkamer, de ingang of ontvangstruimte en als geschenk4. Voor uw veiligheid•Het product is uitsluitend geschikt voor de hierboven beschreven doeleinden. Gebruik het pro-duct niet anders dan in deze handleiding is aangegeven. •Het eigenmachtig repareren, verbouwen of veranderen van het apparaat is niet toegestaan. Let op het volgende bij het gebruik van het apparaat met een stroomadapter.

(Stroomadapter wordt niet meegeleverd)Voorzichtig. Levensgevaar door elektrocutie. •Sluit het apparaat uitsluitend aan op een volgens de voorschriften geïnstalleerd stopcontact meteen netspanning van 230V. •Het apparaat en netvoeding mogen niet met water of vocht in aanraking komen. Ze zijn alleengeschikt voor het gebruik in droge ruimtes. •Gebruik het apparaat niet wanneer de behuizing of de netvoeding beschadigd is. •Bewaar het apparaat buiten de reikwijdte van personen (ook kinderen) die de mogelijke geva-ren van de omgang met elektrische apparaten zouden kunnen onderschatten. •Trek de oplader direct uit het stopcontact, wanner er een storing ontstaat of wanneer het appa-raat langere tijd niet gebruikt wordt. •Gebruik alleen een geschikte universele voeding met een uitgangsspanning van DC 4,5V. •Trek de stekker niet aan de kabel uit het stopcontact.

StoringswijzerProbleem OplossingGeen wijzerbeweging ➜ Batterij voor de klok met de juiste poolrichting plaatsen➜ Batterij voor de klok vervangenGeen verlichting ➜ Batterijen voor de verlichting met de juiste poolrichtingen plaatsen➜ Batterijen voor de verlichting vervangen ➜ Stroomadapter aansluiten➜ Schuifschakelaar op ON➜ Controleer of schaduw of licht invloed hebben op de lichtsensor (op AUTO)Geen DCF radio ontvangst ➜ Druk op de WAVE toets en houdt deze voor drie seconden ingedrukt om de initialisatie handmatig starten➜ Ontvangstpoging in de nacht afwachten➜ Zoek een nieuwe opstellingsplaats voor het apparaat ➜ Manueel instellen van de tijd➜ Verwijder stoorbronnen➜ Zendergestuurde wandklok opnieuw volgens de handleiding in bedrijf stellen Geen correcte indicatie ➜ Druk op de RESET toets onder de stand met één puntig voorwerp ➜ Batterij voor de klok vervangenNeem contact op met de dealer bij wie u dit produkt gekocht heeft als uw apparaat ondanks dezemaatregelen nog steeds niet werkt.

9. VerwijderenDit produkt is vervaardigd van hoogwaardige materialen en onderdelen, die kunnen worden gere-cycled en hergebruikt. Batterijen en accu's mogen niet met het huisvuil worden weggegooid. Als consument bent u wettelijk verplicht om gebruikte batterijen en accu's bij uw dealeraf te geven of naar de daarvoor bestemde containers volgens de nationale of lokalebepalingen te brengen om een milieuvriendelijk verwijderen te garanderen. De benamingen van de zware metalen zijn: Cd=cadmium, Hg=kwikzilver, Pb=lood Dit apparaat is gemarkeerd in overeenstemming met de EU-richtlijn (WEEE) over hetverwijderen van elektrisch en elektronisch afval. Dit produkt mag niet met het huisvuil worden weggegooid.

De gebruiker is verplichtom de apparatuur af te geven bij een als zodanig erkende plek van afgifte voor het ver-wijderen van elektrisch en elektronisch apparatuur om een milieuvriendelijk verwijde-ren te garanderen. CORONA – Zendergestuurde wandklok met verlichting Zelfs de overgang van zomer- naar wintertijd gebeurt automatisch. De kwaliteit van de ontvangst hangtin belangrijke mate af van de geografische ligging. Normaliter zouden er binnen een straal van 1. 500 kmrondom Frankfurt geen ontvangstproblemen mogen zijn. Let alstublieft op het volgende:• De afstand van mogelijke storingsbronnen zoals computerbeeldschermen of tv-toestellen dienttenminste 1,5 à 2 meter te zijn. • In ruimten met gewapend beton (kelders, torenflats) wordt het signaal uiteraard verzwakt ontvan-gen.

In extreme gevallen is het aan te bevelen, het toestel dichter bij het raam te zetten en / of udraait het apparaat om een beter ontvangst te verkrijgen. • 's Nachts zijn atmosferische storingen over het algemeen minder ernstig en is ontvangst in de mees-te gevallen wel mogelijk. Een enkele ontvangst per dag is voldoende om de tijdsafwijking onder 1seconde te houden. 6. 1. 2 WAVE toets• U kunt de initiatie ook handmatig starten. • Druk op de WAVE toets en houdt deze drie seconden lang ingedrukt. • De wijzer stopt op 12 uur en de klok probeert nu het tijdsignaal te ontvangen. 6. 1. 3 SET toets - Manuele tijdinstelling• Als de klok geen DCF-signaal ontvangt (wegens storingen, afstand, enz. ), kunt u de tijd ook hand-matig instellen. De klok werkt dan als een gewone kwartsklok. • Houdt u de SET toets ingedrukt totdat de juiste tijd wordt weergegeven.

• Druk kort op de SET toets en de wijzer beweegt zich een minuut vooruit. • De secondewijzer blijft staan. • Als de tijd is ingesteld beweegt zich de secondewijzer weer. • Is de ontvangst van het DCF signaal geslaagd, wordt de handmatig ingestelde tijd overschreven. 6.

2 Verlichting• Plaats drie nieuwe batterijen 1,5 V AA in het batterijvak voor de achtergrondverlichting. Let op dejuiste polariteit bij het plaatsen van de batterijen. • Voor het activeren van de verlichting, schuift men de schakelaar naar ON. • Schuif de schakelaar naar OFF om de verlichting te beëindigen. • Wanneer men de schakelaar naar AUTO schuift, gaat de verlichting aan zodra de lichtsensor deduisternis registreert. • Als alternatief kunt u de verlichting met een bijpassende voeding bedienen. 7. Schoonmaken en onderhoud•Maak het apparaat met een zachte, enigszins vochtige doek schoon. Geen schuur- of oplosmidde-len gebruiken. •Verwijder de batterijen, als u het apparaat langere tijd niet gebruikt. •Bewaar het apparaat op een droge plaats. 7. 1 Batterijwissel• Vervang de batterijen zodra de functies van de wekker zwakker worden.

• Plaats een nieuwe batterij 1,5 V AA in de batterijvak voor de klok. Let op de juiste polariteit bij hetplaatsen van de batterij. • Plaats drie nieuwe batterijen 1,5 V AA in het batterijvak voor de verlichting. Let op de juiste pola-riteit bij het plaatsen van de batterijen. TFA_No. 60. 3519 Anleitung_12_14 22. 12. 2014 08:58 Uhr Seite 14.

Technische gegevensSpanningsvoorziening:Zendergestuurde wandklok: Batterij 1 x 1,5 V AA (niet inclusief)Verlichting: Batterijen 3 x 1,5 V AA (niet inclusief)Levensduur batterij: Ongeveer 100 dagen voor 8 uur licht per dag (positie AUTO)(Alkaline)Stroomadapter DC 230V - 50HZ; 30mA 4,5 V 150mA (niet inclusief)Afmetingen behuizing: Ø 308 x 43 mm Gewicht 509 g (alleen het apparaat)TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Wertheim. Deze gebruiksaanwijzing of gedeelten eruit mogen alleen met toestemming van TFA Dostmann worden gepubliceerd. De technische gegevens van dit apparaat zijn actueel bij het ter perse gaan en kunnen zonder voorafgaande informatieworden gewijzigd.

De nieuwste technische gegevens en informatie over uw product kunt u vinden door het invoerenvan het artikelnummer op onze homepageEU-CONFORMITEITSVERKLARINGHiermee verklaren wij, dat deze radiografische installatie voldoet aan de belangrijkste eisen van de R&TTE richtlijn1999/5/EG. Een kopie van de getekende en gedateerde Conformiteitsverklaring is op verzoek beschikbaar via info@tfa-dost-mann. de. www. tfa-dostmann. de 12/14TFA_No. 60. 3519 Anleitung_12_14 22. 12. 2014 08:58 Uhr Seite 15.
