Montage/aansluitingGeachte klant,Hartelijk dank voor het vertrouwen, dat u met de aan-schaf van uw nieuwe sensorlamp van STEINEL in onsstelt. U heeft een modern kwaliteitsproduct gekocht,dat met uiterste zorgvuldigheid vervaardigd, getest enverpakt werd. Lees voor de installatie deze gebruiksaanwijzing nauw-keurig door, want alleen een vakkundige installatie eningebruikneming garanderen een duurzaam, betrouw-baar en storingsvrij gebruik. Wij wensen u veel plezier met uw nieuwe sensorlampvan STEINEL. NLBeschrijving van het apparaat Behuizing HF-sensor Afstandhouder voor stroomtoevoer op de muur Reikwijdte-instelling (Ø 3 – 8 m) Tijdinstelling (5 sec. – 15 min. ) Schemerinstelling (2 – 2000 lux) LampglasNetaansluiting voor leiding op de muurNetaansluiting voor leiding in de muurIIIHet principe De sensorlamp is een actieve bewegingsmelder.

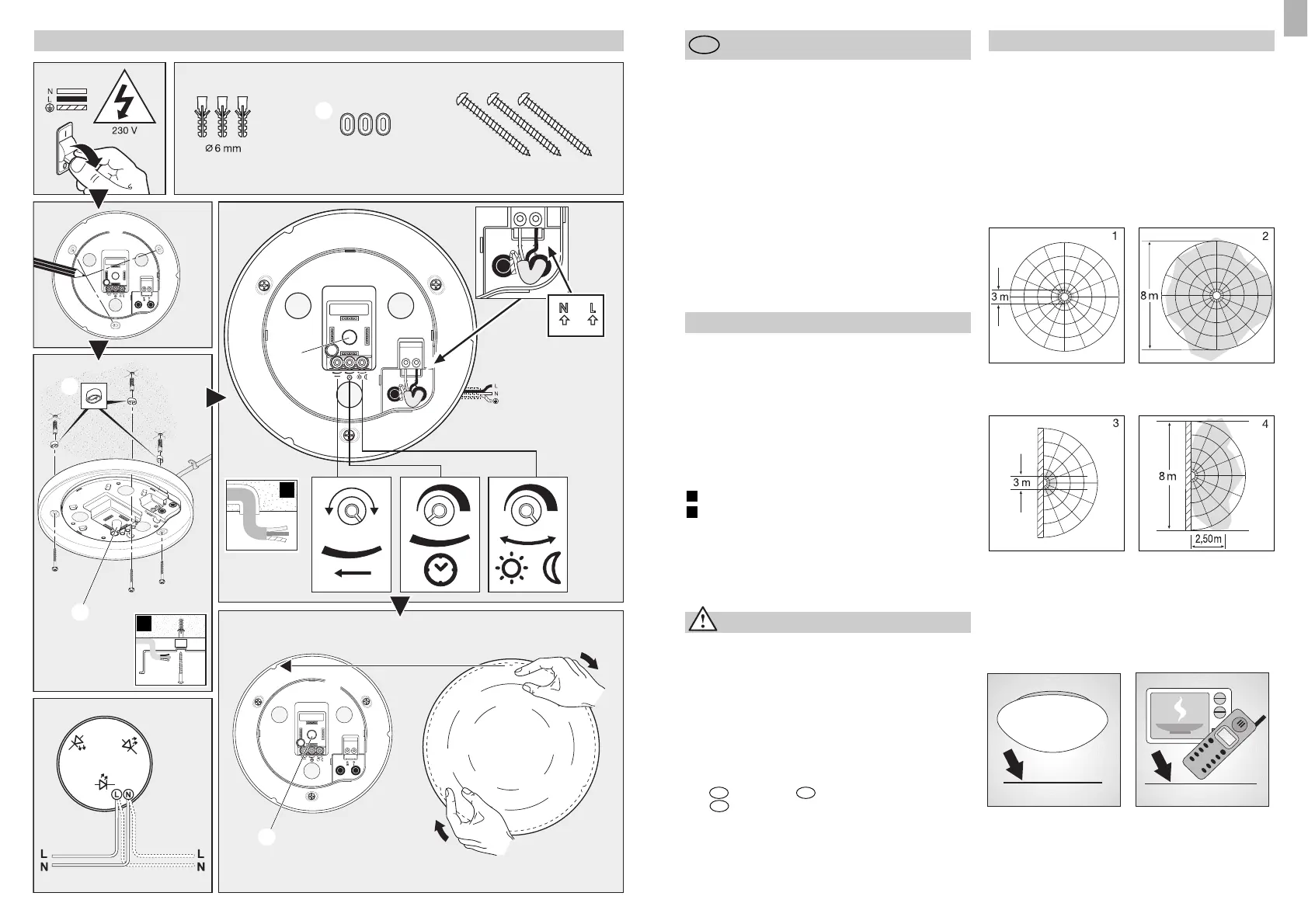

Degeïntegreerde HF-sensor zendt hoogfrequente elektro-magnetische golven (5,8 GHz) uit en ontvangt hunecho. Bij de kleinste beweging in het registratiebereikvan de lamp wordt de echoverandering door de sensorwaargenomen. Een microprocessor activeert dan hetschakelcommando "licht inschakelen". Ook door deu-ren, ruiten of dunne wanden heen worden bewegingengeregistreerd. Registratiebereik bij montage aan het plafond:1) Minimale reikwijdte (Ø 3 m)2) Maximale reikwijdte (Ø 8 m)Belangrijk: De veiligste bewegingsregistratie krijgt u,als u zich beweegt in de richting van de gemonteerdelamp. Registratiebereik bij wandmontage:3) Minimale reikwijdte (Ø 3 m)4) Maximale reikwijdte (Ø 8 m)Veiligheidsvoorschriften■ Voor het begin van alle werkzaamheden aan het apparaat eerst de spanningstoevoer onderbreken. ■ Bij de montage moet de elektrische leiding die u wiltaansluiten zonder spanning zijn.

Dit moet vakkundig en volgens de gebruikelijke installatievoorschriften en aansluitings-voorwaarden worden uitgevoerd. ( - NEN 1010,B- (AREI) NBN 15-101, D -VDE 0100,A- ÖVE-EN 1, - SEV 1000)Opmerking:Het hoogfrequentievermogen van de HF-sensorbedraagt ca. 1 mW – dat is slechts een 1000ste van het zendvermogen van een mobiele telefoon of eenmagnetron. ca. 1 mWca.

Nadat het huis  gemonteerd en de netaansluitinguitgevoerd is, kan de sensorlamp in gebruik wordengenomen. Bij handmatige ingebruikname van de lampvia de lichtschakelaar schakelt die voor de ijkfase na10 sec. uit en is daarna weer actief voor de sensor-modus. De lichtschakelaar hoeft hiervoor niet nogeens te worden ingedrukt. Reikwijdteinstelling (gevoeligheid)Met het begrip reikwijdte wordt deongeveer ronde cirkel op de grondbedoeld, die als registratiebereik ont-staat bij montage in 2,5 m hoogte. Reikwijdteinstelling  Linker aanslagbetekent minimale reikwijdte (ca. Ø 3 m), rechter aanslag betekentmaximale reikwijdte (ca. Ø 8 m). (Bij levering is delamp af fabriek op maximale reikwijdte ingesteld. ) Tijdsinstelling (uitschakelvertraging)De gewenste brandduur van de lampkan traploos van 5 sec. (instelknop linker aanslag) tot max. 15 min. (instelknop  rechter aanslag) wor-den ingesteld.

(Bij levering is de lampaf fabriek op de kortste tijd ingesteld. )Door iedere geregistreerde bewegingvoor afloop van deze tijd wordt de klok opnieuwgestart. Bij de instelling van het registratiebereik envoor de functiecontrole wordt aangeraden de kortstetijd in te stellen. Opmerking: Na iedere uitschakeling van de lamp iseen hernieuwde bewegingsregistratie gedurende ca. 1 sec. niet mogelijk. Pas na afloop van deze tijd kande lamp bij beweging weer licht inschakelen. Schemerinstelling (drempelwaarde)De gewenste drempelwaarde van delamp kan traploos van ca. 2 – 2000lux worden ingesteld. Instelknop linker aanslag betekent schemerscha-keling ca. 2 lux. Instelknop  rechteraanslag betekent daglichtinstellingca. 2000 lux. (Bij levering is de lampaf fabriek op daglicht-instelling ingesteld.

De garantie wordt alleen verleend als het niet-gede-monteerde apparaat met korte foutbeschrijving, kassabon of rekening (aankoopdatum en winkeliers-stempel), goed verpakt aan het desbetreffende servi-ceadres wordt gestuurd. Reparatie-service:Na afloop van de garantietermijn ofbij schade die niet onder de garantievalt, kan ook door ons gerepareerdworden. Gelieve het product goedverpakt naar het dichtstbijzijnde service-adres op te sturen. 36ConformiteitsverklaringDit product voldoet aan de- laagspanningsrichtlijn 2006/95/EG- EMC-richtlijn 2004/108/EG- RoHS-richtlijn 2002/95/EG- R&TTE-richtlijn 1999/05/EG5 sec. – 15 min. 2 – 2000 luxInstallatieBelangrijk: Bij de montage van de sensorlamp moeterop worden gelet, dat deze trillingsvrij wordt bevestigd.

De aansluiting op een dimmer leidt tot beschadi-ging van de sensorlampHoud er rekening mee, dat de lamp met een veilig-heidsschakelaar voor een 10 A-leiding moet wordenbeveiligd. 1. Behuizing  tegen de wand/het plafond houdenen de boorgaten aftekenen. Let op het verloopvan de leidingen in de wand/het plafond. 2. Gaten boren, pluggen (Ø 6 mm) plaatsen. 3. Afdichtstopje voor de stroomtoevoer doordrukken. 4. Stroomkabel doortrekken. 5. Huis  vastschroeven. 6.

Aansluiting van de stroomtoevoer (z. afb. ). Destroomtoevoer bestaat uit een 3-polige kabel:L = fase (meestal zwart of bruin)N = nuldraad (meestal blauw)PE = aardedraad (groen/geel)In geval van twijfel moeten de kabels met een span-ningstester worden geïdentificeerd; vervolgens weerspanningsvrij maken. De fase (L) en de nuldraad (N)worden in het kroonsteentje aangesloten. Mocht ereen PE-draad zijn, moet die met plakband geïsoleerdworden. Technische gegevensAfmetingen (h x b x d): Ø 275 x 95 mm Materiaal: aluminium (onderstel), opaalglas (kap)Stroomtoevoer: 230 – 240 V, 50 HzVermogen: 12 W LED / 270 lmKleurtemperatuur: 3200 Kelvin (warm wit)Levensduur LED-lampen: 50. 000 uurHF-techniek: 5,8 GHzRegistratiehoek: 360° met 160° openingshoek eventueel door glas, hout en snelbouwwandenRegistratiereikwijdte: Ø 3 – 8 mSchemerinstelling: 2 – 2000 luxTijdinstelling: 5 sec. – 15 min.

Bescherming: IP 44Veiligheidsklasse: IIEigen verbruik: ca. 0,9 WTemperatuurbereik: -10 °C tot +50 °C- 16 -Belangrijk: Verwisseling van de aansluitingen leidt inhet apparaat of in uw zekeringenkast tot kortsluiting. In dit geval moeten de afzonderlijke kabels geïdenti-ficeerd en opnieuw aangesloten worden. In de stroom-toevoerkabel kan natuurlijk een netschakelaar voorIN- en UIT-schakelen worden gemonteerd. 7. Functie-instellingen , ,  uitvoeren. 8. Lampglas erop zetten en rechtsom vastdraaien. Leiding op de muur:De bekabeling op de muur kan volgens afbeelding I op pagina 2 worden uitgevoerd. NL.

1000 mW- 19 -- 18 -StoringenSensorlamp zonder spanningSensorlamp schakelt niet aanSensorlamp schakelt niet uitSensorlamp schakelt zonder herkenbare beweging aanSensorlamp schakelt ondanks beweging niet aanStoring zekering defect, niet ingeschakeld,leiding onderbroken kortsluiting in de voedingskabel eventueel aanwezige netschakelaar uit nieuwe zekering, netschakelaarinschakelen, kabel controleren metspanningstester aansluitingen controleren netschakelaar inschakelen schemerinstelling verkeerd gekozen netschakelaar UIT zekering defect opnieuw instellen inschakelen nieuwe zekering, eventueel aansluiting controleren constante beweging in het registra-tiebereik bereik controleren de lamp werd niet trillingsvrij gemon-teerd beweging was aanwezig, werd ech-ter niet bemerkt door de waarnemer(beweging achter wand, bewegingvan een klein object in de directeomgeving van de lamp etc.
