Stanley FatMax STHT77616 Handleiding

75NLInhoud• Laser-informatie• Veiligheid van de gebruiker• Veiligheid van de batterijen• De batterijen plaatsen• De accessoires gebruiken• De laser inschakelen• Controles op de nauwkeurigheid uitvoeren• De rotatiesnelheid wijzigen• De verticale kanteling aanpassen• De detector gebruiken• Onderhoud en reiniging• SpecicatiesLaser-informatieDe semi-automatische roterende laser STHT77616 is een laserproduct van klasse 2. De laser is lasergereedschap met een functie voor automatische waterpasstelling, dat kan worden gebruikt voor een uiteenlopende reeks van uitlijningsprojecten. EU-conformiteitsverklaringStanley verklaart hierbij dat het product STHT77616 voldoet aan de essentiële eisen en andere bepalingen van Richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring kan worden aangevraagd bij Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, België of is verkrijgbaar op het volgende internet-adres: www. 2helpu. com. Veiligheid van de gebruikerOnderstaande denities beschrijven de ernst van de gevolgen die met de verschillende signaalwoorden worden aangeduid. Lees de handleiding en let goed op deze symbolen. GEVAAR: Duidt een dreigende gevaarlijke situatie aan, die, als deze niet wordt vermeden, een ongeluk met dodelijke aoop of ernstig letsel tot gevolg zal hebben. WAARSCHUWING: Duidt een mogelijk gevaarlijke situatie aan, die, als deze niet wordt vermeden, een ongeluk met dodelijke aoop of ernstig letsel tot gevolg kan hebben. VOORZICHTIG: Duidt een mogelijk gevaarlijke situatie aan, die als deze niet wordt vermeden licht of middelzwaar letsel tot gevolg kan hebben.

KENNISGEVING: Duidt een situatie in de praktijk aan die niet leidt tot persoonlijk letsel, maar, als deze niet wordt vermeden, materiële schade tot gevolg kan hebben. Als u vragen of opmerkingen hierover hebt of over ander Stanley-gereedschap, ga dan naar www. 2helpU. com. WAARSCHUWING: Lees alle instructies en zorg ervoor dat u ze begrijpt.

Wanneer u geen gevolg geeft aan de waarschuwingen en instructies in deze handleiding, kan dat leiden tot ernstig persoonlijk letsel. BEWAAR DEZE INSTRUCTIES WAARSCHUWING: Lees de Veiligheidsinstructies en de Handleiding voordat u het product in gebruik neemt. De persoon die verantwoordelijk is voor het instrument moet ervoor zorgen dat alle gebruikers deze instructies begrijpen en zich eraan houden.

76NL VOORZICHTIG: Wanneer het laser-gereedschap in werking is, moet u erop letten dat u niet uw ogen blootstelt aan de uitgestuurde laserstraal. Blootstelling aan de laserstraal gedurende een langere tijd kan gevaarlijk zijn voor uw ogen. VOORZICHTIG: Er zijn pakketten met laser-gereedschap waarin ook een bril zit. Dat is NIET een gecerticeerde veiligheidsbril. Deze brillen zijn er ALLEEN om de zichtbaarheid van de straal te verhogen in omgevingen met meer licht of op grotere afstand van de laserbron. BEWAAR DEZE INSTRUCTIES WAARSCHUWING: De volgende labels zijn op het laser-gereedschap geplaatst, het is gemakkelijk en veilig dat u weet tot welke laser-klasse het apparaat behoort. WAARSCHUWING: De gebruiker moet de instructiehandleiding lezen zodat het risico van letsel wordt beperkt. WAARSCHUWING: LASER-STRALING. KIJK NIET IN DE STRAAL. Klasse 2 Laser-product. www. STANLEYTOOLS.

euSTHT77616Made in ChinaTYPE 1: 3VDCHet label op uw laser kan de volgende symbolen vermelden. Symbool BetekenisV VoltmW MilliwattLaser-waarschuwingnm Golengte in nanometers2 Klasse 2 Laser WAARSCHUWING Blootstelling aan laserstralen. Haal het laser-gereedschap niet uit elkaar en breng er geen wijzigingen in aan. Het gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan uitvoeren. Dit kan ernstig oogletsel veroorzaken. • Als de apparatuur wordt gebruikt op een wijze die niet door de fabrikant wordt aangeduid, kan dat ten koste gaan van de beveiliging die de apparatuur biedt. • Werk niet met de laser in explosieve omgevingen, zoals in de aanwezigheid van brandbare vloeistoffen en gassen of brandbaar stof. Dit gereedschap kan vonken genereren die het stof of de dampen kunnen doen ontbranden.

• Onderhoud aan het gereedschap MOET worden uitgevoerd door gekwaliceerde reparatiemonteurs. Wanneer service of onderhoud wordt uitgevoerd door niet-gekwaliceerd personeel kan dat letsel tot gevolg hebben. Zoek het Stanley-servicecentrum bij u in de buurt, ga naar www. 2helpU. com. • Kijk niet met behulp van optisch gereedschap, zoals een telescoop naar de laserstraal. Dit kan ernstig oogletsel veroorzaken.

77NL• Plaats de laser niet ergens waar iemand al dan niet opzettelijk in de laserstraal kan kijken. Dit kan ernstig oogletsel veroorzaken. • Plaats de laserstraal niet bij een reecterend oppervlak dat de laserstraal kan weerkaatsen en in de richting van iemands ogen kan sturen. Dit kan ernstig oogletsel veroorzaken. • Schakel het laserapparaat uit wanneer u het niet gebruikt. Wanneer het laserapparaat aan blijft staan, vergroot dat het risico dat iemand in de laserstraal kijkt. • Breng op geen enkele wijze wijzigingen in de laser aan. Wanneer u wijzigingen in het gereedschap aanbrengt, kan dat leiden tot gevaarlijke blootstelling aan laserstraling. • Werk niet met het laserapparaat in de buurt van kinderen en laat niet kinderen het laserapparaat bedienen. Ernstige verwondingen aan de ogen kunnen hiervan het gevolg zijn. • Verwijder geen waarschuwingslabels en maak ze niet onleesbaar.

Als labels worden verwijderd, kan de gebruiker of kunnen anderen zichzelf onbedoeld blootstellen aan straling. • Plaats het laserapparaat stevig op een waterpas oppervlak. Als het laserapparaat valt, kan dat beschadiging van het apparaat of ernstig letsel tot gevolg hebben. Persoonlijke veiligheid• Blijf alert, kijk wat u doet en gebruik uw gezond verstand wanneer u met dit laserapparaat werkt. Gebruik de laser niet wanneer u moe bent of onder invloed van verdovende middelen, alcohol of medicatie. Een ogenblik van onoplettendheid tijdens het werken met laserproducten kan leiden tot ernstig persoonlijk letsel. • Gebruik een uitrusting voor persoonlijke bescherming. Draag altijd oogbescherming.

Afhankelijk van de werkomstandigheden zal het dragen van uitrusting voor persoonlijke bescherming, zoals een stofmasker, antislip veiligheidsschoenen, een helm en gehoorbescherming de kans op persoonlijk letsel verkleinen. Gebruik en verzorging van het gereedschapVolg de instructies in het hoofdstuk Onderhoud en verzorging van deze handleiding.

Het gebruik van niet-goedgekeurde onderdelen of het niet opvolgen van de instructies in onderhoud en verzorging kan het risico van een elektrische schok of van letsel doen ontstaan. Veiligheid van de batterijen WAARSCHUWING: Beperk het risico van letsel zo veel mogelijk, lees de gebruikshandleiding van het product en de handleiding Veiligheid van laser-gereedschap. Zet batterijen altijd op juiste wijze in en let daarbij op de polariteit (+ en –), volgens de markeringen op de batterij en de apparatuur. Gebruik niet oude en nieuwe batterijen door elkaar. Alle batterijen tegelijkertijd te vervangen door nieuwe batterijen van hetzelfde merk en type. WAARSCHUWING: Batterijen kunnen exploderen of lekken en kunnen letsel of brand veroorzaken. Beperk dit risico door:• Nauwgezet gevolg te geven aan alle instructies en waarschuwingen op het label van de batterij en de verpakking.

78NL• Niet batterijen in het vuur te gooien. • Batterijen buiten bereik van kinderen te houden. • Batterijen uit te nemen als het toestel enkele maanden lang niet zal worden gebruikt. • Niet de polen van de batterij kort te sluiten. • Niet niet-oplaadbare batterijen op te laden. • Lege batterijen onmiddellijk uit te nemen en volgens lokaal geldende voorschriften weg te doen. De batterijen plaatsenDe batterijen van het type D in het laser-gereedschap plaatsen1. Open aan de onderzijde van de laser de vergrendeling van de afdekking van het batterijvak (Afbeelding Ⓒ ①). 2. Plaats twee nieuwe batterijen van goede kwaliteit van het type D, let erop dat u de + en - polen van de batterijen plaatst zoals wordt aangeduid aan de binnenzijde van het batterijvak (Afbeelding Ⓒ ②). 3. Duw de afdekking van het batterijvak dicht tot deze op z’n plaats klikt (Afbeelding Ⓒ ③).

Batterijen van het type AAA in de detector plaatsen1. Open aan de achterzijde van de detector de vergrendeling van de afdekking van het batterijvak (Afbeelding Ⓔ ①). 2. Plaats twee nieuwe batterijen van goede kwaliteit van het type AAA, let erop dat u de + en - polen van de batterijen plaatst zoals wordt aangeduid aan de binnenzijde van het batterijvak (Afbeelding Ⓔ ②). 3. Duw de afdekking van het batterijvak dicht tot deze op z’n plaats klikt (Afbeelding Ⓒ ③). De accessoires gebruikenStatief-montage1. Kies een locatie voor het statief (Afbeelding Ⓚ) waar het niet kan worden omgestoten. 2. Schuif de poten van het statief zo ver als nodig is. Stel de poten af zodat de kop van het statief ongeveer waterpas staat. 3.

Plaats één van de bevestigingspunten van het lasergereedschap (Afbeelding Ⓖ) op het statief door middel van een 5/8″‑11 bevestigingsschroef, draai de bevestigingsschroef goed vast. VOORZICHTIG: Laat het lasergereedschap nooit onbeheerd op een statief achter zonder de bevestigingsschroef goed vast te draaien.

Als u dit niet doet kan de laser vallen en beschadigen. Target Card (Richtkaart) In sommige laser-pakketten is een kunststof Laser Target Card (Richtkaart) (AfbeeldingIn sommige laser-pakketten is een kunststof Laser Target Card (Richtkaart) (Afbeelding Ⓛ) inbegrepen als hulpmiddel bij het vinden en markeren van de laserstraal. De richtkaart verbetert de zichtbaarheid van de laserstraal wanneer de straal over de kaart loopt. De kaart is gemarkeerd met standaard-maatverdelingen en metrische maatverdelingen. De laserstraal passeert door de rode groene kunststof en weerkaatst op de reecterende tape aan de andere zijde. De magneet aan de bovenzijde van de richtkaart is bedoeld om de richtkaart vast te zetten op een rails van het plafond of op stalen steunen en de loodlijn- en waterpas posities te bepalen.

79NLLaser Enhancement Glasses (Laserbril)In sommige laser-pakketten is een Laserbril (Laser Enhancement Glasses) inbegrepen (Afbeelding Ⓙ). Deze bril verbetert de zichtbaarheid van de laserstraal onder omstandigheden met fel licht of over lange afstanden, wanneer de laser voor interieurtoepassingen wordt gebruikt. Deze bril is niet nodig voor het gebruik van de laser. VOORZICHTIG: Deze bril is niet een veiligheidsbril met ANSI-goedkeuring en mag niet worden gebruikt bij het werken met ander gereedschap. Deze bril zorgt er niet voor dat de laserstraal niet in uw ogen kan dringen. VOORZICHTIG: Beperk het risico van ernstig letsel, kijk nooit direct in de laserstraal, niet met en niet zonder deze bril. De laser inschakelenU kunt het laser-gereedschap inschakelen in de stand voor de automatische waterpasstelling, de handmatige stand of in verticale positie.

Gebruik VoorStand voor de automatische waterpasstellingPlaats het laser-gereedschap op een ongelijk oppervlak. Handmatige stand Plaats het laser-gereedschap onder een hoek. Verticale positie Verzet het laser-gereedschap 90°. Stand voor de automatische waterpasstellingIn de Stand voor de automatische waterpasstelling kan het laser-gereedschap plaatsing op een ongelijk oppervlak tot 4° compenseren. 1. Plaats het laser-gereedschap op een glad, vlak en recht oppervlak. 2. Plaats het laser-gereedschap horizontaal (Afbeelding Ⓐ). 3. Verplaats de Vergrendelingschakelaar naar links voor de stand voor automatische waterpasstelling (Afbeelding Ⓜ ①). 4. Schakel het laser-gereedschap in (ON) door op te drukken. 5. Kijk niet in de laserstralen wanneer deze worden ingeschakeld. • De roterende laserstraal wordt ingeschakeld (Afbeelding Ⓐ ①).

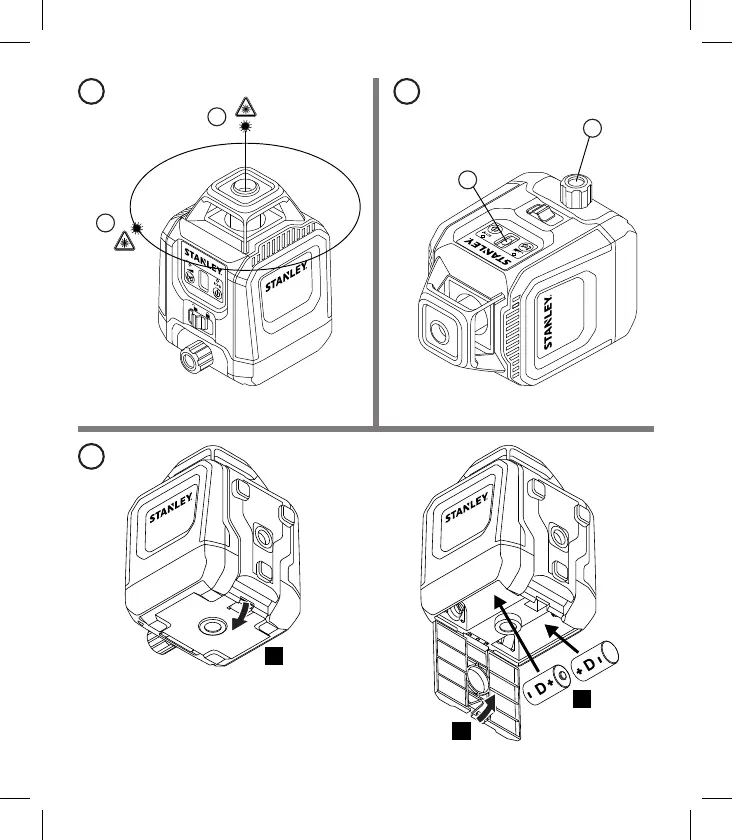

• De Plumb Up Dot-laserstraal (Loodrechtpunt) wordt ingeschakeld vanaf de bovenzijde van het laser-gereedschap (Afbeelding Ⓐ ②). 6. Controleer dat op het toetsenblok (Afbeelding Ⓗ ②) GROEN wordt. Als ROOD knippert, is het batterijniveau laag. 5.

Geef het laser-gereedschap 5 seconden de tijd zichzelf waterpas stellen. 6. Als de laser binnen het compensatiebereik van 4° is:• De laserstraal begint te roteren (Afbeelding Ⓐ ①). • Op het toetsenblok blijft uit (Afbeelding Ⓗ ①). • Het laser-gereedschap staat waterpas en is klaar voor gebruik. Als de laser NIET binnen het compensatiebereik van 4° is:• Roteert de laserstraal NIET. • Op het toetsenblok KNIPPERT ROOD (Afbeelding Ⓗ ①). • Het laser-gereedschap staat niet waterpas en kan pas worden gebruikt wanneer het op een rechter oppervlak wordt gezet.

80NL7. Wanneer u klaar bent met het werken met het laser-gereedschap in de stand voor automatische waterpasstelling, schakel het gereedschap dan uit (OFF) met een druk op. Handmatige stand gebruikenIn de handmatige stand kunt u het laser-gereedschap in allerlei hoeken plaatsen. In de handmatige stand is het niet gegarandeerd dat het laser-gereedschap waterpas staat. 1. Plaats het laser-gereedschap op een glad, vlak en recht oppervlak. 2. Plaats het laser-gereedschap horizontaal (Afbeelding Ⓐ). 3. Verplaats de Vergrendelingschakelaar naar rechts voor de Handmatige stand (Afbeelding Ⓜ ①). 4. Schakel het laser-gereedschap in (ON) door op te drukken. 5. Kijk niet in de laserstralen wanneer deze worden ingeschakeld. • De roterende laserstraal wordt ingeschakeld en roteert 360° (Afbeelding Ⓐ ①).

• De Plumb Up Dot-laserstraal (Loodrechtpunt) wordt ingeschakeld vanaf de bovenzijde van het laser-gereedschap (Afbeelding Ⓐ ②). 6. Controleer dat op het toetsenblok (Afbeelding Ⓗ ②) GROEN wordt. Als ROOD knippert, is het batterijniveau laag. 7. Controleer dat op het toetsenblok ononderbroken ROOD is (Afbeelding Ⓗ ①)8. Hetlaser-gereedschap gebruiken. 9. Wanneer u klaar bent met het werken met het laser-gereedschap in de Handmatige stand, schakel het gereedschap dan uit (OFF) met een druk op. De verticale positie gebruikenU verplaatst het laser-gereedschap in de verticale positie door het 90° te verplaatsen. In de verticale stand kan het laser-gereedschap niet een ongelijke ondergrond compenseren. Het laser-gereedschap staat niet gegarandeerd waterpas. 1. Plaats het laser-gereedschap op een glad, vlak en recht oppervlak. 2. Plaats het laser-gereedschap verticaal (Afbeelding Ⓑ). 3.

Verplaats de Vergrendelingschakelaar naar rechts voor de Handmatige stand (Afbeelding Ⓜ ②). 4. Schakel het laser-gereedschap in (ON) door op te drukken. 5. Kijk niet in de laserstralen wanneer deze worden ingeschakeld.

• De roterende laserstraal wordt ingeschakeld en roteert 360° (Afbeelding Ⓐ ①). • De Plumb Up Dot-laserstraal (Loodrechtpunt) wordt ingeschakeld vanaf de bovenzijde van het laser-gereedschap (Afbeelding Ⓐ ②). 6. Controleer dat op het toetsenblok (Afbeelding Ⓗ ②) GROEN wordt. Als ROOD knippert, is het batterijniveau laag. 7. Controleer dat op het toetsenblok:• ononderbroken ROOD is (Afbeelding Ⓗ ①). • wordt ingeschakeld (ON) (Afbeelding Ⓑ ②). 8. Hetlaser-gereedschap gebruiken. 9. Wanneer u klaar bent met het werken met het laser-gereedschap in de verticale positie, schakel het gereedschap dan uit (OFF) met een druk op.

81NLControles op de nauwkeurigheid uitvoerenOPMERKING:• Het laser-gereedschap is in de fabriek verzegeld en gekalibreerd op de Specicaties roterende laser die in deze handleiding worden vermeld. • U wordt geadviseerd de nauwkeurigheidcontroles uit te voeren voordat u het laser-gereedschap gaat gebruiken. • Geef het lasergereedschap voldoende tijd om zichzelf waterpas te stellen (ten minste 5 seconden), voordat u de nauwkeurigheidscontrole uitvoert. • Het lasergereedschap moet regelmatig worden gecontroleerd zodat de nauwkeurige werking is gewaarborgd, vooral voor opstellingen die grote nauwkeurigheid vragen. Horizontale controle1. Monteer het laser-gereedschap in zijn horizontale positie (Afbeelding Ⓐ ①) op een statief 5m van de wand, met de voorzijde van het laser-gereedschap naar de wand gericht (Afbeelding Ⓝ ①). 2.

Schakel het laser-gereedschap in (ON) in de stand voor de automatische waterpasstelling (Afbeelding Ⓜ ①). 3. Wacht 5 seconden tot het gereedschap zichzelf waterpas heeft gesteld en controleer dat de laser draait. 4. Markeer, waar de laser-lijn op de wand verschijnt, punt D1 (Afbeelding Ⓝ ①). Indien beschikbaar, kunt u de laserlijn gemakkelijker vinden met een detector. 5. Draai het laser-gereedschap 180° op het statief. De achterzijde van het laser-gereedschap moet nu op de wand zijn gericht (Afbeelding Ⓝ ②). 6. Markeer, waar de laserlijn op de wand verschijnt, punt D2 (Afbeelding Ⓝ ①). 7. Meet de verticale afstand tussen punten D1 en D2 (Afbeelding Ⓝ ③). • Als de afstand tussen D1 en D2 < 2,0mm is, hoeft u de laser niet te laten kalibreren. U kunt dan uw laser-gereedschap blijven gebruiken.

• Als de afstand tussen D1 en D2 ≥2,0mmis, moet u uw laser-gereedschap laten kalibreren in een geautoriseerd Stanley-servicecentrum. Zoek het Stanley-servicecentrum bij u in de buurt, ga naar www. 2helpU. com. 8. Draai het laser-gereedschap 90° zodat de linkerzijde naar de wand is gericht (Afbeelding Ⓝ ④). 9.

Herhaal stappen 4. tot en met 7. voor de zijden van het laser-gereedschap. Verticale controle1. Monteer het laser-gereedschap in zijn verticale positie (Afbeelding Ⓐ ②) op een statief dat waterpas op 1m van de wand staat, die ten minste 2m hoog is, met de linkerzijde van het laser-gereedschap naar de wand gericht (Afbeelding Ⓞ ①). 2. Schakel het laser-gereedschap in (ON) in de Handmatige stand (Afbeelding Ⓜ ①). 3. Markeer, waar de straal van de roterende laser op de vloer verschijnt op 1m van de wand, punt A (Afbeelding Ⓞ ①):4. Markeer, waar de straal van de roterende laser, de vloer en de wand alle bij elkaar komen, punt B. 5. Markeer, waar de straal van de roterende laser op 2m hoogte op de wand verschijnt, punt D1. 6. Draai het laser-gereedschap 180° op het statief. De rechterzijde van het laser-gereedschap moet nu op de wand zijn gericht (Afbeelding Ⓝ ②). 7.

82NL8. Markeer, waar de laserlijn op de wand, op 2 m boven de vloer, verschijnt, punt D2 (Afbeelding Ⓝ ①). 9. Meet de horizontale afstand tussen punten D1 en D2 (Afbeelding Ⓝ ③). • Als de afstand tussen D1 en D2 < 1,2mm is, hoeft u de laser niet te laten kalibreren. U kunt dan uw laser-gereedschap blijven gebruiken. • Als de afstand tussen D1 en D2 ≥1. 2mm is, moet u uw laser-gereedschap laten kalibreren in een geautoriseerd Stanley servicecentrum. Zoek het Stanley-servicecentrum bij u in de buurt, ga naar www. 2helpU. com. Controle Nauwkeurigheid Loodrechtpunt1. Monteer het laser-gereedschap in zijn horizontale positie (Afbeelding Ⓐ ①) op een statief in een vertrek met een plafond dat tenminste 7,5m hoger is dan de hoogte van het statief (Afbeelding Ⓟ ①). 2. Schakel het laser-gereedschap in (ON) in de stand voor de automatische waterpasstelling (Afbeelding Ⓜ ①). 3.

Markeer waar de laserstraal van de Loodrechtpunt verschijnt op het plafond, punt A (Afbeelding Ⓟ ①). 4. Draai het laser-gereedschap 180° op het statief (Afbeelding Ⓟ ②). 5. Markeer waar de laserstraal van de loodrechtpunt nu op het plafond verschijnt, punt B (Afbeelding Ⓟ ②). 6. Meet de afstand tussen punten A en B (Afbeelding Ⓟ ②). 7. Als de afstand tussen punten A en B groter is dan de toegestane afstand voor de bijbehorende plafondhoogte in de volgende tabel, is kalibratie noodzakelijk. PlafondhoogteToe te stane afstand tussen A & B7,5m 4,5mm15m 9,0mm Als kalibratie noodzakelijk is, moet de laser worden nagezien in een geautoriseerd servicecentrum. Zoek het Stanley-servicecentrum bij u in de buurt, ga naar www. 2helpU. com. De rotatiesnelheid wijzigenDoorloop door op te drukken de beschikbare snelheden voor de roterende laserstraal.

Druk op Snelheid roterende laserstraalStandaard 300 TPM x1 600 TPMx2 0 (Laserstraal Loodrechtpunt)x3 150 TPMDe verticale kanteling aanpassenDe optie Verticale kanteling past met de Afstelknop (Afbeelding Ⓑ ①) en het waterpasglaasje (Afbeelding Ⓑ ②) de grondplaat van het laser-gereedschap +/- 5° over lengte aan. Vergrendel eerst de laser. • U kunt de grondplaat van het laser-gereedschap dichter naar het oppervlak toe verplaatsen (Afbeelding Ⓘ ③), door de Stelknop naar rechts te draaien (Afbeelding Ⓘ ②). Wanneer u de knop draait, zal de bel in het waterpasglaasje omhoog gaan (Afbeelding Ⓘ ①).

83NL• U kunt de grondplaat van het laser-gereedschap verder van het oppervlak verplaatsen (Afbeelding Ⓘ ③), door de Stelknop naar links te draaien (Afbeelding Ⓘ ②). Wanneer u de knop draait, zal de bel in het waterpasglaasje naar beneden gaan (Afbeelding Ⓘ ①). De detector gebruikenMet de detector kan de gebruiker de locatie van de laser bepalen over langere afstanden, of bij omstandigheden met slecht licht waardoor de laser niet goed zichtbaar is. Installatie van de detectorU kunt de detector in de hand gebruiken, of u kunt deze met een klem aan een meetlat, stang of paal, of een soortgelijk voorwerp bevestigen. De detector gebruiken met een klem1. Leid de klem op de detector en gebruik daarvoor de uitlijningsgaten op de klem (Afbeelding Ⓕ ①)en de achterzijde van de detector (Afbeelding Ⓕ ②. 2. Draai de bevestigingsschroef naar rechts vast (Afbeelding Ⓕ ③). 3.

U kunt de bevestigingsknop (Afbeelding Ⓕ ④) naar rechts los draaien. 4. Bevestig de klemmen aan een lat, stok of een soortgelijk waterpas voorwerp. 5. Draai de bevestigingsknop (Figure Ⓕ ④) naar rechts zodat de klem vast komt te zitten op een lat, stok of een soortgelijk waterpas voorwerp. 6. Verplaats de detector omhoog en omlaag door de klem los te draaien zodat u het Referentieniveau kunt vinden (Afbeelding Ⓕ ⑤). 7. Draai, zodra u het Referentieniveau hebt gevonden, de bevestigingsknop naar rechts zodat de klem op z'n plaats blijft. 8. Lees de positie af die wordt getoond op de rand met de Referentielijn van de klem (Afbeelding Ⓕ ⑥). De detector bedienenHet detector inschakelen (ON)1. Druk aan de voorzijde van de detector op en schakel de detector in (ON). 2. Controleer dat op het toetsenblok gaat branden (Afbeelding Ⓓ ⑧). U moet ook een korte toon horen. 3. Gebruik de detector.

84NLDe nauwkeurigheid afstellenZet de detector AAN, druk op en wissel tussen de nauwkeurigheidsstanden HOOG en LAAG van de detector. • De standaard-instelling voor de nauwkeurigheid is HOOG. • Een lage nauwkeurigheid (LOW) wordt aangeduid met een ROOD brandend (Afbeelding Ⓓ ⑨). Nauwkeu-righeids- instelling LED Wanneer gebruikenHIGH (≤ 1mm)Wanneer grote nauwkeurigheid vereist is. LOW (≤ 2mm)• Wanneer grote nauwkeurigheid niet vereist is. • Een stabiel referentieniveau niet kan worden verkregen door trillingen. • Hete lucht de laserstraal verstoort. Het volume van de luidspreker aanpassenWanneer u de detector inschakelt (ON), staat het volume standaard op LOUD (Luid). U kunt het volume wijzigen in SOFT (Zacht) of MUTE (Gedempt), door op te drukken en de volume-instellingen (LOUD/SOFT/MUTE) te doorlopen. Het referentieniveau detecteren1.

Zet de detector AAN, positioneer de detector waar de laserstraal wordt geprojecteerd. 2. Blijf waterpas door middel van het waterpasglaasje van de detector (Afbeelding Ⓓ ②). 3. Richt, binnen 40° van de bron van de laserstraal, het ontvangstvenster (Afbeelding Ⓓ ③) naar de laserstraal. 4. Lijn met de Laser-gedetecteerde LED's de referentielijn (Afbeelding Ⓓ ①)uit met de laserstraal. LED omlaagDe Referentielijn is hoger dan de laserstraal. Verplaats de detector omlaag (Afbeelding Ⓓ ④). LED omhoogDe Referentielijn is lager dan de laserstraal. Ver-plaats de detector omhoog (Afbeelding Ⓓ ④). LED referentielijnDe Referentielijn wordt uitgelijnd met de laser-straal. (Afbeelding Ⓓ ⑤). OPMERKING: Als het volume van de luidspreker is ingeschakeld (ON - LOUD/SOFT), helpt een toon met het uitlijnen van de detector. Toon BetekenisSnel akoestisch signaalDe detector moet omlaag worden verplaatst.

85NLOnderhoud en reiniging• Wanneer u het laser-gereedschap niet gebruikt, maak dan de externe delen ervan schoon met een vochtige doek, veeg het gereedschap droog met een droge doek en berg het vervolgens op in de meegeleverde gereedschapsdoos.• Maak het laser-gereedschap NOOIT schoon met oplosmiddelen.• Berg het laser-gereedschap niet op bij temperaturen lager dan ‑10˚C of hoger dan 40˚C.• Zorg ervoor dat u nauwkeurig werk kunt blijven leveren, controleer regelmatig de kalibratie van het laser-gereedschap.• Controles van de kalibratie en andere onderhoudswerkzaamheden moeten door Stanley-servicecentra worden uitgevoerd.
