English

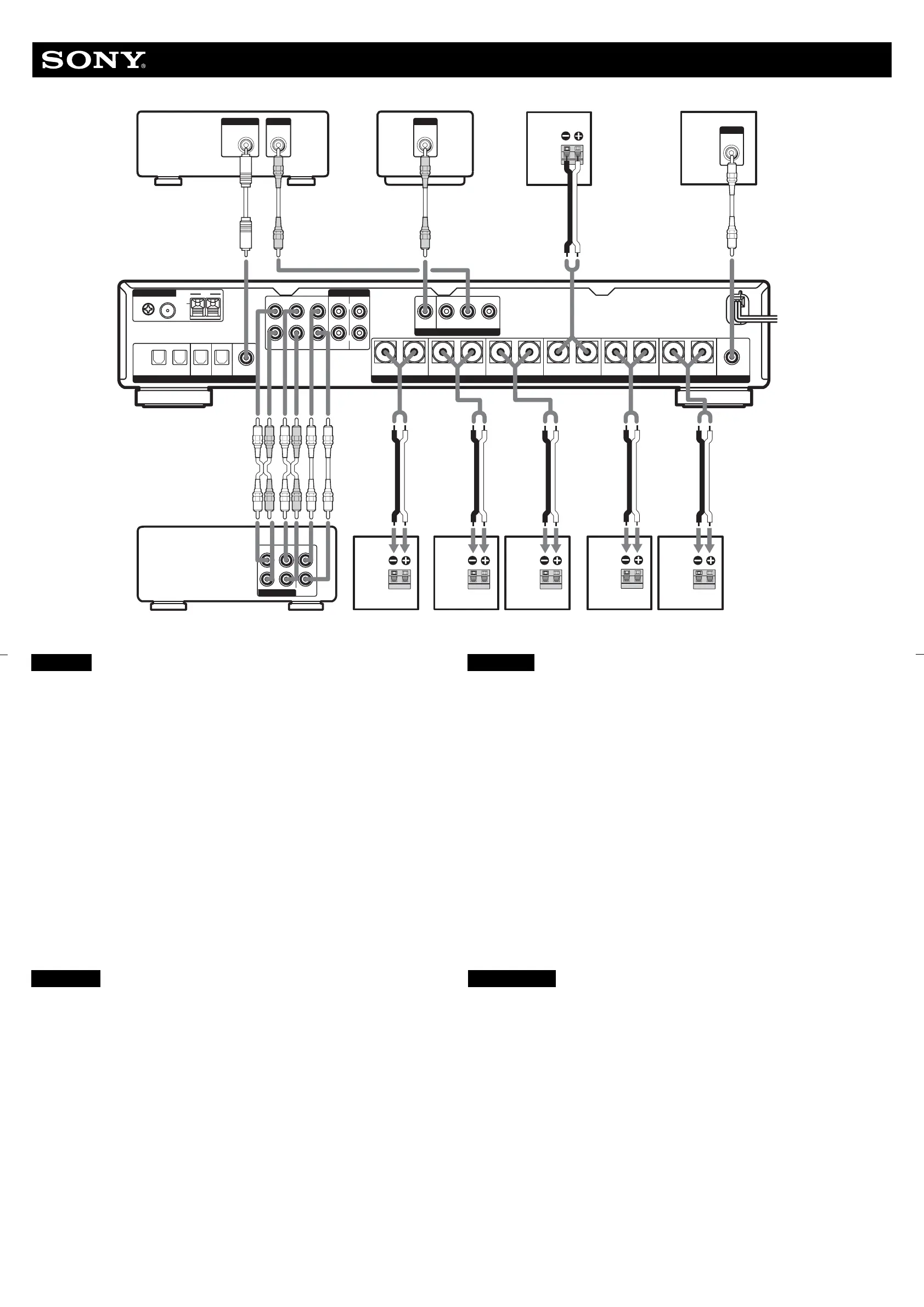

• Be sure to turn off the power of all

your components before making any

connections.

•Use the recommended cords (not

supplied) to connect each component

to the receiver.

(a) Audio cord (White (L)/Red (R))

(b) Coaxial digital cord

(c) Video cord (Yellow)

(d) Monaural audio cord (Black)

(e) Speaker cord

•Please also refer to the operating

instructions provided with the

components you want to connect.

A – G Speakers

AFront (L)BFront (R)

CCenterDSub woofer

ESurround (L)FSurround (R)

GSurround back

Refer to the other side of this sheet for

the speaker settings.

H TV

Switch the input selector on your

TV to see the video from each

component.

I DVD player*

1Select “AUDIO SETUP” in the

setup display.

2Set “AUDIO DRC” to “WIDE

RANGE”.

3Set “DIGITAL OUT” to “ON”.

4Set “DOLBY DIGITAL” to

“DOLBY DIGITAL”.

5Set “DTS” to “ON”.

Note

Select the appropriate sound format

depending on the disc you want to play

back.

*The above setting is an example of Sony

DVD players.

I Play Station 2

1Select “AUDIO SETTING” in

the setup display.

2Select “AUDIO DIGITAL

OUTPUT”.

3Set “OPTICAL DIGITAL

OUTPUT” to “ON”.

4Set “DOLBY DIGITAL” to

“DOLBY DIGITAL”.

5Set “DTS” to “ON”.

“Play Station 2” is a trademark of Sony

Computer Entertainment.

4-255-828-11(1)

STR-DB900

Installation Guide / Guide d’installation / Installationsanleitung / Installatie-handleiding

J Super Audio CD

player*

Select the appropriate playback

area (multi-channel or 2-channel)

depending on the disc you want

to listen to.

*The above setting is an example for Sony

Super Audio CD players.

If no sound comes out

Press INPUT MODE to select “AUTO

IN”.

This completes the preparations

necessary to use this unit. Please refer to

the provided operating instructions for

details on how to operate the unit.

Français

•Avant de raccorder les appareils

veillez à tous les éteindre.

•Utilisez les cordons recommandés

(non fournis) pour relier chaque

appareil à l’ampli-tuner.

(a)

Cordon audio (Blanc (G)/Rouge (D))

(b) Cordon numérique coaxial

(c) Cordon vidéo (Jaune)

(d) Cordon audio mono (Noir)

(e) Cordons d’enceintes

•Veuillez aussi vous reporter au mode

d’emploi fourni avec chaque appareil

pour les liaisons.

A – G Enceintes

AAvant (G)BAvant (D)

CCentreD

Caisson de grave

ESurround (G)FSurround (D)

GSurround arrière

Reportez-vous au verso de cette feuille

pour le réglage des enceintes.

H Téléviseur

Réglez le sélecteur d’entrée de

votre téléviseur pour voir

l’image de chaque appareil.

I Lecteur DVD*

1

Sélectionnez « AUDIO SETUP »

dans l’affichage de

configuration.

2Réglez « AUDIO DRC » sur

« WIDE RANGE».

3Réglez « DIGITAL OUT » sur

« ON ».

4Réglez « DOLBY DIGITAL »

sur « DOLBY DIGITAL ».

5Réglez « DTS » sur « ON ».

Remarque

Sélectionnez le format sonore approprié

selon le disque que vous voulez lire.

* Les réglages ci-dessus s’appliquent à un

lecteur DVD Sony pris comme exemple.

I Play Station 2

1Sélectionnez « AUDIO

SETTING » dans l’affichage

de configuration.

2Sélectionnez « AUDIO

DIGITAL OUTPUT ».

3Réglez « OPTICAL DIGITAL

OUTPUT » sur « ON ».

4Réglez « DOLBY DIGITAL »

sur « DOLBY DIGITAL ».

5Réglez « DTS » sur « ON ».

« Play Station 2 » est une marque de

fabrique de Sony Computer

Entertainment.

J Lecteur CD Super

Audio*

Sélectionnez la zone de lecture

appropriée (multicanaux ou 2

canaux) selon le disque que vous

voulez écouter.

*Exemple de lecteurs CD Super Audio de

marque Sony.

Si aucun son n’est audible

Appuyez sur INPUT MODE pour

sélectionner « AUTO IN».

Les préparatifs sont terminés et

l’appareil peut être utilisé. Veuillez

vous reporter au mode d’emploi de

l’appareil pour le détail.

Deutsch

•Schalten Sie alle Geräte aus, bevor

Sie Anschlüsse vornehmen.

•Verwenden zum Anschließen der

einzelnen Geräte an den Receiver die

empfohlenen Kabel (nicht

mitgeliefert).

(a) Audiokabel (Weiß (L)/Rot (R))

(b) Koaxiales Digitalkabel

(c) Videokabel (Geib)

(d)

Monaurales Audiokabel (Schwarz)

(e) Lautsprecherkabel

•Lesen Sie bitte auch die

Bedienungsanleitungen der einzelnen

Geräte.

A – G Lautsprecher

AFront (L)BFront (R)

CCenterDSubwoofer

ESurround (L)FSurround (R)

GSurround-Rück

Zu den Lautsprechereinstellungen siehe

Rückseite.

H Fernseher

Stellen Sie den Eingangswähler

Ihres Fernsehers so ein, dass die

Videosignale der Geräte

wiedergegeben werden.

I DVD-Player*

1Wählen Sie im Setup-Menü

„AUDIO SETUP“.

2Setzen Sie „AUDIO DRC“ auf

„WIDE RANGE“.

3Setzen Sie „DIGITAL OUT“ auf

„ON“.

4Setzen Sie „DOLBY DIGITAL“

auf „DOLBY DIGITAL“.

5Setzen Sie „DTS“ auf „ON“.

Hinweise

Stellen Sie das Audioformat entsprechend

der wiederzugebenden Disc ein.

*

Bei den angegebenen Einstellungen handelt es

sich um ein Beispiel für einen Sony DVD-

Player.

I Play Station 2

1Wählen Sie im Setup-Menü

„AUDIO SETTING“.

2Wählen Sie „AUDIO DIGITAL

OUTPUT“.

3Setzen Sie „OPTICAL DIGITAL

OUTPUT“ auf „ON“.

4Setzen Sie „DOLBY DIGITAL“

auf „DOLBY DIGITAL“.

5Setzen Sie „DTS“ auf „ON“.

„Play Station 2“ ist ein Warenzeichen

der Sony Computer Entertainment.

Nederlands

•Schakel vooral eerst de stroom van

alle betrokken apparaten uit, voordat

u enige aansluiting gaat maken.

•Gebruik de aanbevolen

aansluitsnoeren (niet bijgeleverd) om

uw apparatuur aan te sluiten op de

tuner/versterker.

(a)

Audio-aansluitsnoer (Wit (L)/Rood (R))

(b) Coaxiale digitaalkabel

(c) Videokabel (Geel)

(d) Mono audiosnoer (Zwart)

(e) Luidsprekersnoeren

•Zie voor het aansluiten tevens de

gebruiksaanwijzingen behorende bij

de aan te sluiten apparatuur.

A – G Luidsprekers

ALinksvoorBRechtsvoor

CMiddenD

Lagetonen-luidspreker

ELinksachterFRechtsachter

GMiddenachter

Zie voor de luidspreker-instellingen de

andere kant van dit vel.

H TV-toestel

Gebruik de ingangskeuzetoetsen

van uw TV-toestel om de beelden

van uw video-apparatuur op het

scherm te zien.

I DVD-speler*

1Kies het onderdeel “AUDIO

SETUP” in het instelscherm.

2Kies voor het punt “AUDIO

DRC” de stand “WIDE

RANGE”.

3Zet de “DIGITAL OUT”

uitgangskeuze op “ON”.

4Stel “DOLBY DIGITAL” in op

“DOLBY DIGITAL”.

5

Zet de “DTS” weergavestand

op “ON”.

Opmerkingen

Kies de geschikte geluidsinstellingen voor

het soort disc dat u wilt afspelen.

*Deze stappen geven de juiste instellingen

voor een Sony DVD-speler.

I Play Station 2

1Kies het onderdeel “AUDIO

SETTING” in het instelscherm.

2Kies voor “AUDIO DIGITAL

OUTPUT”.

3Zet de “OPTICAL DIGITAL

OUTPUT” op “ON”.

4Stel “DOLBY DIGITAL” in op

“DOLBY DIGITAL”.

5Zet de “DTS” weergavestand

op “ON”.

“Play Station 2” is een handelsmerk van

Sony Computer Entertainment.

J Super Audio CD-

speler*

Kies het geschikte

weergaveformaat (meerkanaals of

2-kanaals geluid) voor de disc die

u wilt beluisteren.

*De bovenstaande instelling geldt als

voorbeeld voor Sony Super Audio CD-

spelers.

Als er geen geluid wordt

weergegeven

Druk op de INPUT MODE toets om te

kiezen voor “AUTO IN”.

Hiermee zijn de voorbereidingen voor

het gebruik van dit apparaat compleet.

Zie verder voor de bediening van het

apparaat de bijgeleverde

gebruiksaanwijzing.

J Super Audio CD-

Player*

Stellen Sie den

Wiedergabemodus (Mehrkanal

oder 2-Kanal) entsprechend der

wiederzugebenden Disc ein.

*Das obige Beispiel zeigt die Einstellung

für einen Sony Super Audio CD-Player.

Wenn kein Ton zu hören ist

Wählen Sie durch Drücken von INPUT

MODE die Option „AUTO IN“.

Die Vorbereitungen sind damit beendet,

und das Gerät kann verwendet werden.

Einzelheiten zur Bedienung entnehmen

Sie bitte der mitgelieferten

Bedienungsanleitung.
