1. COAX OUT: Connects to coaxial cable

2. IR Blaster: For IR blaster cable

3. IR Receiver: For IR receive cable

4. MODE: Please see table below

Features

• Support 7.1 ch sound & HDCP 1.4 bypass

• Extends the transmission range up to

120m from the HDMI sources under

(1080p60 24-bit color depth) through

Belden 1694A coaxial cable.

• Extends the transmission range up to

G59/U 70m from the HDMI sources under

(1080p60 24-bit color depth) through

RG59/U-3GHz solid coaxial cable Bus-

powered (no external power required)

• Video resolutions support 480i, 576i, 720p,

1080i, and 1080p

(Does NOT support 480p)

• Bi-directional IR path-through

Package contents

• HDMI over Coaxial Extender (TX & RX)

• IR blaster cable

• IR receiver cable

• DC 5V/2A power adapter x2

• Quick Start Guide

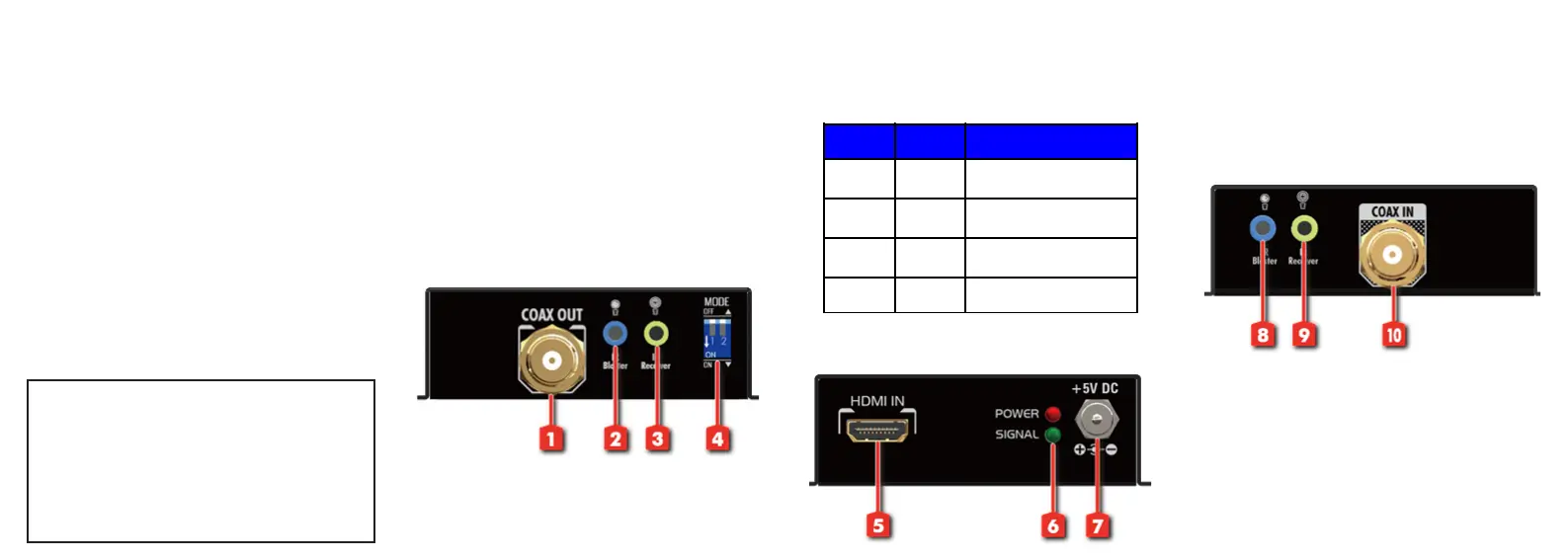

Layout

Transmitter Front

NOTE:

The length depends on the characteristics and

quality of the coax cables. Higher resolutions

and longer transmission distances require low

skew cables for best performance. Solid and

shielded coax cable such as Belden 1694A with

metal 75ΩBNC connectors is recommended.

Pin #1 Pin #2 EDID feature

OFF ( OFF (↑)↑)Full-HD(1080p@60)

24bit & 7.1ch audio

OFF (↑)ON (↓)Full-HD(1080p@60)

24bit & 2ch audio

ON (↓)OFF (↑)HD(1080p@30) (1080i@60)

(720p@60) 24bit & 2ch audio

ON ( ON (↓)↓)EDID Learning Mode

Transmitter Rear

5. HDMI IN: Connects to a HDMI source

6. POWER/SIGNAL LED:

Red light - POWER

Green light - SIGNAL ACTIVE

7. +5V DC: Connects to 5V DC power supply

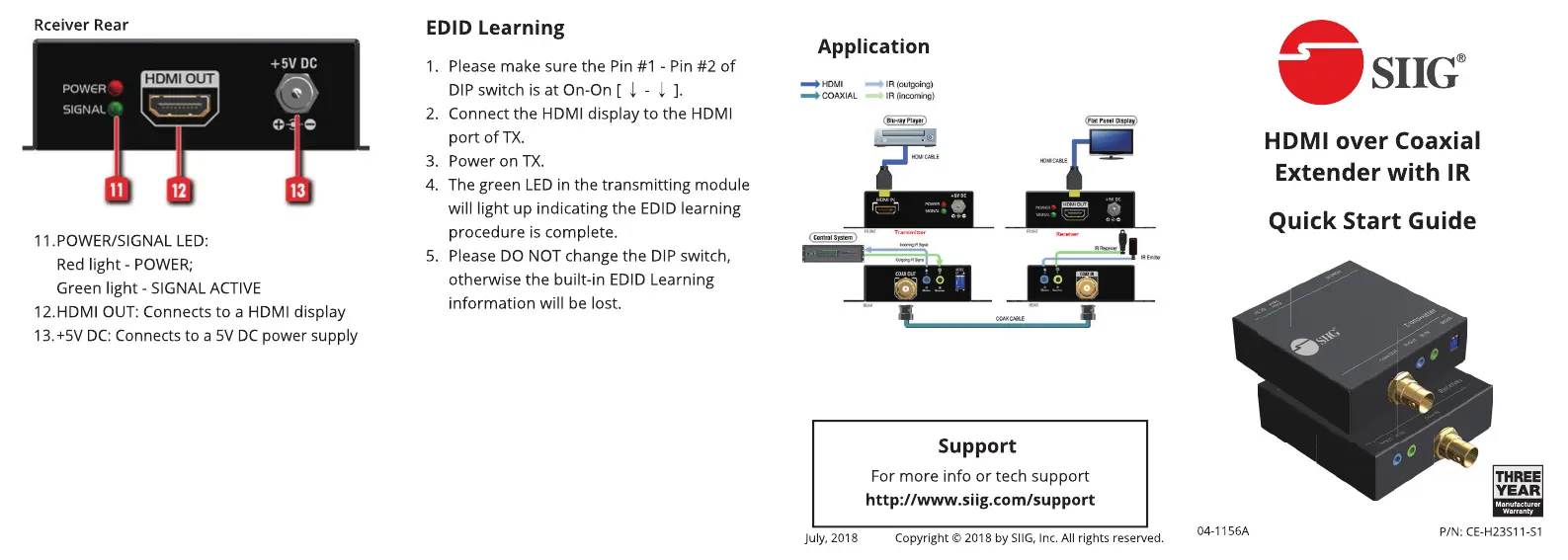

Receiver Front

8. IR Blaster: For IR blaster cable

9. IR Receiver: For IR receive cable

10. COAX IN: Connects to coaxial cable
