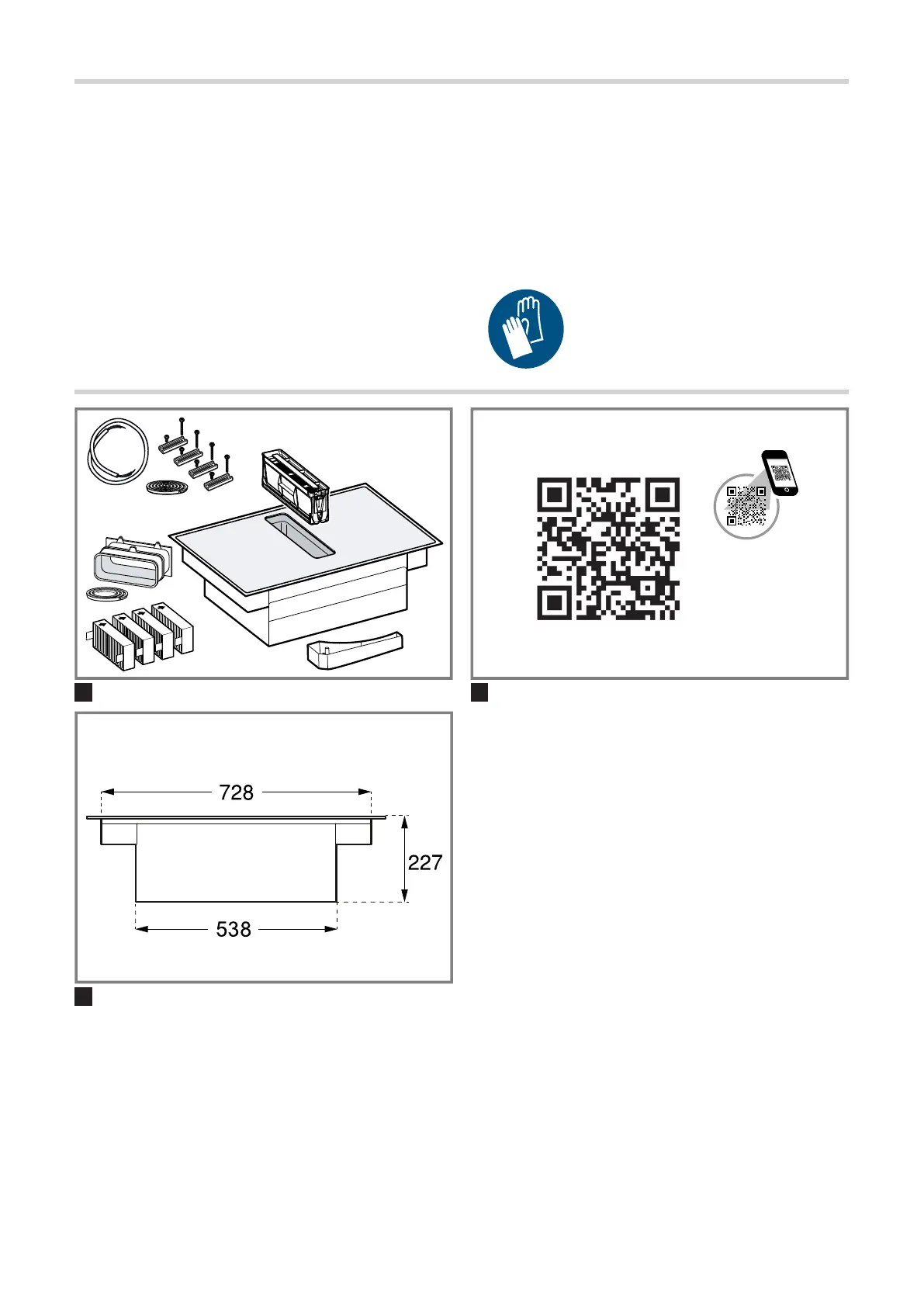

2Afmetingen van het apparaatHier vindt u de afmetingen van het apparaat. →Fig. 3Inbouwafmetingen voorvlakkanaalbochtenHier vindt u een overzicht van de inbouwafmetingenvan de vlakkanaalbochten. Zijaanzicht:→Fig. 4, →Fig. 5, →Fig. 6Vooraanzicht:→Fig. 7InstallatievariantenHier vindt u een overzicht van de verschillende instal-latievarianten. Geurfilter en adapter voor circulatiefunctie:→Fig. 8Geurfilter, diffusor en afdichting voorcirculatiefunctie:→Fig. 9Akoestisch filter en afdichting voor afvoerfunctie:→Fig. 10Opmerking:Geschikte kanalen voor de installatiekunt u via de klantenservice, op onze website of inde vakhandel verkrijgen. VeiligheidsafstandenNeem de veiligheidsafstanden van het apparaat inacht. Afstanden tot het overloopreservoir→Fig. 11Positie van overloopreservoir:→Fig. 12Bij een afstand van 50 mm tussen meubelachter-wand en wand is het vermogen optimaal.

Doe geen voorwerpen in de lade die de maximalehoogte van de lade overschrijden. De voorwerpenkunnen tegen de apparaatsokkel stoten en hierdoorde functies storen. →Fig. 14Algemene aanwijzingen¡ Lees deze gebruiksaanwijzing zorgvuldigdoor. ¡ Alleen een geautoriseerde vakman maghet apparaat aansluiten. ¡ Sluit voor aanvang van alle werkzaamhe-den altijd de stroomtoevoer af. ¡ Dit apparaat nooit in boten of voertuigengebruiken. ¡ Houd de aanbevelingen van de fabrikantvan het werkblad aan. Veilige montageNeem bij het monteren van het apparaat de veilig-heidsaanwijzingen in acht. De veiligheid is alleen gewaarborgd bij een deskun-dige montage volgens de montagehandleiding. Deinstallateur is verantwoordelijk voor een goede wer-king op de plaats van opstelling. WAARSCHUWING‒Gevaar: magnetisme. Het apparaat bevat permanente magneten.

Dezekunnen elektronische implantaten, zoals pacema-kers, of insulinepompen beïnvloeden. ▶ Personen met elektronische implantaten dienenminimaal een afstand van 10 cm tot het apparaataan te houden. WAARSCHUWING‒Kans op vergiftiging. Teruggezogen verbrandingsgassen kunnen leidentot vergiftiging. Vuurbronnen die de lucht in de ruim-te verbruiken (bijv. apparaten die op gas, olie, houtof kolen worden gestookt, geisers, warmwatertoestel-len) betrekken de verbrandingslucht uit de opstel-lingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af naar buiten. In combinatie met eeningeschakelde afzuigkap wordt aan de keuken enaan de naastgelegen ruimtes lucht onttrokken. Zon-der voldoende luchttoevoer ontstaat er een onder-.

37druk. Giftige gassen uit de schoorsteen of het afvoer-kanaal worden teruggezogen in de woonruimte. ▶ Altijd voor voldoende luchttoevoer zorgen, wan-neer het apparaat in luchtafvoermodus werkt, ener tegelijkertijd vuurbron is die gebruik maakt vande aanwezige lucht. ▶ U kunt het apparaat alleen dan zonder risico ge-bruiken wanneer de onderdruk in de ruimte waarinde vuurbron zich bevindt niet groter is dan 4 Pa(0,04 mbar). Dit kan worden bereikt wanneer devoor de verbranding benodigde lucht door niet af-sluitbare openingen, bijv. in deuren, ramen, incombinatie met een ventilatiekast in de muur ofdoor andere technische voorzieningen, kan wor-den toegevoerd. Een luchtaanvoer/afvoereenheidin de muur alleen is niet voldoende om aan de mi-nimale eisen te voldoen. ▶ Raadpleeg in ieder geval het bedrijf dat in uw huiszorgt voor de schoorsteenreiniging.

Dit bedrijf is instaat het totale ventilatiesysteem van uw huis tebeoordelen en kan een voorstel doen voor pas-sende maatregelen op het gebied van de luchttoe-voer. ▶ Indien het apparaat alleen met recirculatie wordtgebruikt, is een onbeperkt gebruik mogelijk. WAARSCHUWING‒Kans op brand. De vetafzettingen in het vetfilter kunnen ontbranden. ▶ Werk in de buurt van het apparaat nooit met openvuur (bijv. flamberen). ▶ Installeer het apparaat alleen in de buurt van eenvuurbron voor vaste brandstoffen (bijv. hout of ko-len), wanneer een gesloten, niet afneembare af-dekking aanwezig is. Er mogen geen vonken weg-springen. WAARSCHUWING‒Kans op letsel. Wijzigingen aan de elektrische of mechanische op-bouw zijn gevaarlijk en kunnen leiden tot functiesto-ringen. ▶ Geen wijzigingen aan de elektrische of mechani-sche opbouw aanbrengen.

WAARSCHUWING‒Kans op verstikking. Kinderen kunnen verpakkingsmateriaal over hethoofd trekken en hierin verstrikt raken en stikken. ▶ Verpakkingsmateriaal uit de buurt van kinderenhouden. ▶ Laat kinderen niet met verpakkingsmateriaal spe-len. WAARSCHUWING‒Kans op vergiftiging. Teruggezogen verbrandingsgassen kunnen leidentot vergiftiging. ▶ De luchtafvoer niet in een rookkanaal of rookgas-afvoer leiden dat in bedrijf is. ▶ Voer de luchtafvoer niet in een schacht die dientvoor het ontluchten van opstelruimtes voor haar-den. ▶ Moet de luchtafvoer in een rook- of afvoergas-schoorsteen worden geleid die niet in gebruik is,dan dient hiervoor toestemming van een vakbe-kwame schoorsteenveger te worden verkregen. Teruggezogen verbrandingsgassen kunnen leidentot vergiftiging.

▶ Wanneer een afzuigkap wordt geïnstalleerd meteen haard die afhankelijk is van de ruimtelucht,dan moet de stroomtoevoer van de afzuigkap zijnvoorzien van een geschikte veiligheidsschakeling. Aanwijzingen voor de elektrischeaansluitingOm het apparaat elektrisch veilig te kunnen aanslui-ten, dient u deze aanwijzingen in acht te nemen. WAARSCHUWING‒Kans op elektrischeschok. Het apparaat moet op elk gewenst moment van destroom kunnen worden afgesloten. Het apparaatmag alleen op een geaard stopcontact worden aan-gesloten die volgens de voorschriften is geïnstal-leerd. ▶ In de vast geplaatste elektrische installatie moeteen alpolige scheidingsinrichting volgens de voor-waarden van de overspanningscategorie III en vol-gens de opbouwvoorschriften worden ingebouwd. ▶ De vaste aansluiting mag alleen door een elektri-cien worden aangelegd.

Wij adviseren een aard-lekschakelaar (FI-schakelaar) in de stroomkringnaar het apparaat te installeren. ¡ De aansluitkabel niet knikken of inklemmen en uitde buurt van scherpe randen houden. ¡ De aansluitkabel zodanig plaatsen dat deze de he-te behuizing van het apparaat niet raakt.

¡ Alleen de bij het apparaat meegeleverde of doorde technische servicedienst geleverde aansluitka-bel gebruiken. ¡ Dit apparaat voldoet aan de ontstoringsvoorschrif-ten van de EG. ¡ Het apparaat is conform de beschermingsklasse1. Daarom het apparaat alleen met een aard-draadaansluiting gebruiken. ¡ De fabrikant is niet verantwoordelijk voor bedrijfs-storingen of mogelijke schade als gevolg van eenonjuiste elektrische installatie. Elektrische aansluiting voorbereidenVereiste:Alleen de daarvoor bestemde service-dienst mag werkzaamheden aan het binnenste vanhet apparaat uitvoeren of het netsnoer vervangen. 1. De aanwijzingen voor de elektrische aansluiting inacht nemen. Bij een foute montage, een ondeskundige inbouwof aansluiting vervalt de garantie. 2. Is er een langere netkabel nodig, neem dan con-tact op met de servicedienst. Er zijn kabels tot2,20m beschikbaar. 3.

Bij een aansluiting van 2N~/3N~ komt de fase L1(grey) overeen met de ventilatormotor. Kabel in de aansluitdoos bevestigen1. Het netsnoer met de trekontlasting bevestigen. 2. De schroef op de juiste positie aantrekken. ‒ Geen accuschroevendraaier gebruiken. →Fig. 233. Om het sluiten van de aansluitdoos te vergemak-kelijken, de kabels in het middelste gedeelte vande aansluitdoos aanbrengen. 4. Sluit het deksel van de contactdoos. Aanwijzingen m. b. t. de luchtafvoerleidingDe fabrikant van het apparaat geeft geen garantie bijklachten die te wijten zijn aan het buizentraject. ¡ Een korte, rechte afvoerbuis met een zo groot mo-gelijke buisdiameter gebruiken. ¡ Lange, ruwe afvoerbuizen, vele buisbochten ofkleine buisdiameters verminderen het afzuigver-mogen en verhogen het ventilatorgeluid. ¡ Een afvoerbuis van niet brandbaar materiaal ge-bruiken.

¡ Gebruik bij een afwijkende buisdiameter een af-dichtstrip. ¡ Geen platte buizen met scherpe bochten gebrui-ken. Ronde buizenRonde buizen met een binnendiameter van 150mmgebruiken. Aanwijzing voor de luchtafvoerfunctieVoor de luchtafvoerfunctie moet een terugslagklepworden ingebouwd. Opmerkingen¡ Wanneer bij het apparaat geen terugslagklep ismeegeleverd, dan kan men een terugslagklep inde vakhandel verkrijgen. ¡ Wanneer de afvoerlucht door de buitenwand wordtgeleid, dan moet een telescopische muurcassetteworden gebruikt. Meubel controleren1. Controleren of het inbouwmeubel horizontaal staaten voldoende draagvermogen heeft. Het maximale gewicht van het apparaat bedraagtca. 25 kg. Het werkblad waarin u het apparaat inbouwt, moetbelastingen van ca. 60 kg weerstaan. 2. Ervoor zorgen dat de stabiliteit van het inbouw-meubel ook na de uitsnijwerkzaamheden is gega-randeerd. 3.

Het draagvermogen en de stabiliteit door geschik-te onderconstructies garanderen, vooral bij dunnewerkbladen. ‒ Het gewicht van het apparaat inclusief extra be-lading in acht nemen. ‒ Hittebestendig en vochtbestendig versterkings-materiaal gebruiken. 4. Controleren of het inbouwmeubel tot 90°C hitte-bestendig is. 5. Geen andere apparaten, bijv. ovens, koelappara-ten, vaatwasmachines of wasmachines onderbou-wen. 6. Pas na installatie in de inbouwopening controlerenof het apparaat waterpas is. 7. U kunt de afstand tot een bovenkast vrij kiezen. Daarbij rekening houden met de gebruikersvrien-delijkheid en ergonomie bij het gebruik van deplaat. Vlak geïntegreerde inbouwBij de vlak geïntegreerde inbouw bevindt het appa-raat zich met het werkblad op een niveau. Storendeniveauverschillen tussen het apparaat en het werk-blad ontbreken.

U kunt het apparaat in de volgendetemperatuurbestendige en waterbestendigewerkbladen inbouwen:¡ Werkbladen van steen¡ Werkbladen van kunststof, bijv. Corian®¡ Werkbladen van massief houtInbouw in werkbladen van spaanplaat is niet moge-lijk.

39Houd bij inbouw boven een lade de minimale af-standen aan1. Om het overloopreservoir bij een ingebouwd ap-paraat te verwijderen, de minimumafstanden inacht nemen. →Fig. 112. De positie van het overloopreservoir in acht ne-men. →Fig. 25Zelfklevende tape aanbrengen▶ De meegeleverde lange zelfklevende tape op deaanzet van het werkblad aanbrengen. →Fig. 26Meubel voor circulatiefunctie met de adapter voor-bereidenOpmerkingen¡ Wij raden installatie op een niet thermisch geïso-leerde buitenwand of koude vloer aan (µ≥0,5W/m²°C) af. ¡ De uitblaaszijde niet direct op andere apparatenof scheidingswanden aansluiten. Wanneer u geenscheidingswanden kunt inbouwen, nakijken onderandere inbouwwijzen. 1. Bij de combinatie met de adapter voor de uitspa-ring in de achterwand de overeenkomstige matenaanhouden. →Fig. 272. De dikte van het werkblad meten.

De maat op desjabloon overbrengen en een lijn tekenen die hier-mee overeenkomt. →Fig. 283. Op de sjabloon langs de gemarkeerde lijn van dewerkbladdikte A, de snijmiddenlijn B en de refe-rentielijn naar de binnenste luchtuitlaat C snijden. 4. Het midden van de uitsnijding in het werkblad alshartlijn op de meubelachterwand aftekenen. →Fig. 295. De sjabloon aan de middenlijn van de meubelach-terwand en aan de onderkant van het werkbladuitlijnen. 6. Maak de uitsnijding in de achterwand aan dehand van de sjabloon. 7. Na de uitsnijwerkzaamheden de spaanders verwij-deren. 8. De snijvlakken hittebestendig en waterdicht afdich-ten. →Fig. 24Beluchting1. Bij circulatielucht in de plint van het meubel eenluchtuitlaat maken. ‒ Zorg ervoor dat de luchtuitlaat een minimalediameter van ca. 400cm² heeft.

‒ Om de trek en het geluid zo laag mogelijk tehouden, in de sokkelplaat de uitlaatopening zogroot mogelijk maken. 2. Om een juiste werking van het apparaat te garan-deren de kookplaat via een luchtuitlaat met eenminimum doorsnede van 200cm² in de onderkastgepast ventileren.

Apparaat met circulatiefunctie met adapter inbouwenDe afdichting op de adapter bevestigen▶ De afdichting op de adapter met max. 5 mm totde rand bevestigen. →Fig. 30Adapter aanbrengen1. Reinig en ontvet het lijmvlak rond de uitsnijding opde achterwand van het meubel. 2. Plaats de adapter in de uitlaatopening aan de ach-terkant van de kookplaat. →Fig. 313. Verwijder de beschermfolie van de zelfklevendetape van de adapter. →Fig. 32Apparaat in de uitsnijding van het werkblad plaatsen1. Verifieer dat de aansluitkabel met het apparaat isverbonden. 2. Het apparaat volledig in de uitsnijding van hetwerkblad plaatsen. →Fig. 33Borgklemmen vastschroeven▶ De meegeleverde bevestigingsklemmen aan hetwerkblad en voorzichtig aan het apparaat vast-schroeven. ‒ Let erop dat de kookplaat op dezelfde hoogteligt als het werkblad en dat het apparaat nietwegglijdt.

‒ Geen elektrische schroefmachine gebruiken. →Fig. 34Adapter bevestigen1. De adapter aan de middelste houder vasthoudenen met de zijdelingse houders tegen de meubel-achterwand in de onderkast schuiven en vastplak-ken. →Fig. 352. Indien nodig de adapter tevens met schroeven be-vestigen. →Fig. 36Meubel voor circulatiefunctie met circulatiekanaalvoorbereiden1. Indien nodig de achterwand van het meubel ver-wijderen. 2. Bij de combinatie met de vlakkanaalbocht voor deuitsparing in de achterwand de betreffende afme-tingen in acht nemen. →Fig. 373. Bij circulatielucht in de plint van het meubel eenluchtuitlaat maken. ‒ Zorg ervoor dat de luchtuitlaat een minimalediameter van ca. 400cm² heeft. ‒ Om de trek en het geluid zo laag mogelijk tehouden, in de sokkelplaat de uitlaatopening zogroot mogelijk maken. 4.

Om een juiste werking van het apparaat te garan-deren de kookplaat via een luchtuitlaat met eenminimum doorsnede van 200cm² in de onderkastgepast ventileren. 5. Na de uitsnijwerkzaamheden de spaanders verwij-deren. 6.

40Apparaat in de uitsnijding van het werkblad plaatsen1. Verifieer dat de aansluitkabel met het apparaat isverbonden. 2. Het apparaat volledig in de uitsnijding van hetwerkblad plaatsen. →Fig. 41Buizen tussen apparaat en diffusor plaatsen1. De componenten van het circulatiekanaal met el-kaar verbinden. ‒ De plattebuis-verbinders door vastklikken be-vestigen. ‒ Schroef voor een extra bevestiging de platte-buis-verbinders met vier schroeven voor kunst-stof PT4x8in elkaar. →Fig. 422. Het circulatiekanaal met de vlakkanaalbocht aande achterzijde van de kookplaat verbinden. →Fig. 433. De diffusor met het circulatiekanaal verbinden. →Fig. 44Borgklemmen vastschroeven▶ De meegeleverde bevestigingsklemmen aan hetwerkblad en voorzichtig aan het apparaat vast-schroeven. ‒ Let erop dat de kookplaat op dezelfde hoogteligt als het werkblad en dat het apparaat nietwegglijdt.

‒ Geen elektrische schroefmachine gebruiken. →Fig. 34Meubel voor circulatiefunctie voorbereiden1. Indien nodig de achterwand van het meubel ver-wijderen. 2. Bij de combinatie met een vlakkanaalbocht voorde uitsparing in de achterwand de betreffende af-metingen in acht nemen. →Fig. 453. Na de uitsnijwerkzaamheden de spaanders verwij-deren. 4. De snijvlakken hittebestendig en waterdicht afdich-ten. →Fig. 38Apparaat voor circulatiefunctie inbouwen1. Bij de circulatiefunctie de afdichting en de akoesti-sche filters gebruiken. 2. Aanwijzingen m. b. t. de luchtafvoerleiding aanhou-den. →Pagina38Afdichting bevestigen▶ De meegeleverde afdichting op de vlakkanaal-bocht op maximaal 5mm van de rand bevestigen. →Fig. 39Buizen plaatsen1. De vlakkanaalbocht in de uitlaatopening op deachterzijde van het apparaat aanbrengen. →Fig. 402. Indien nodig extra buiselementen monteren.

Het apparaat volledig in de uitsnijding van hetwerkblad plaatsen. →Fig. 41Borgklemmen vastschroeven▶ De meegeleverde bevestigingsklemmen aan hetwerkblad en voorzichtig aan het apparaat vast-schroeven. ‒ Let erop dat de kookplaat op dezelfde hoogteligt als het werkblad en dat het apparaat nietwegglijdt. ‒ Geen elektrische schroefmachine gebruiken. →Fig. 34Luchtafvoerverbinding maken1. De luchtafvoerbuis bevestigen aan de bocht vande platte buis. 2. De verbinding met de afvoerluchtopening maken. 3. Verbindingspunten goed afdichten. Filter plaatsenOpmerking:Bij circulatiefunctie het geurfilter aan-brengen. Bij afvoerluchtfunctie het akoestische filter aanbren-gen. 1. Let op de stroomrichting van het filter. 2. Twee van de filters links en rechts in het apparaatplaatsen en naar voren schuiven. →Fig. 463. De andere filters links en rechts in het apparaataanbrengen. →Fig.

47Vetfilter plaatsen▶ Het vetfilter plaatsen. →Fig. 48Stroom aansluiten1. De aansluitgegevens op het typeplaatje in acht ne-men. 2. Bij 3N de kabel volgens de afbeelding op hetstopcontact aansluiten. →Fig. 493. Bij 2N de kabel volgens de afbeelding op hetstopcontact aansluiten. →Fig. 504. Bij 1N de kabel volgens de afbeelding op hetstopcontact aansluiten. →Fig. 515. Bij 2 L /2N de kabel volgens de afbeelding ophet stopcontact aansluiten. →Fig. 526. De kleuren van de kabels in acht nemen. – BN: bruin– BU: blauw– GN/YE: groen en geel– BK: zwart– GY: grijs7. Afhankelijk van het aansluittype indien nodig de affabriek geleverde adereindhulzen anders aanbren-gen. 8. Om indien nodig twee kabels te verbinden, eenadereindhuls plaatsen. ‒ De aders inkorten. ‒ De isolatie verwijderen. Functie controleren1. Het apparaat inschakelen. 2.

41Elektrische aansluiting controleren en corrigeren1. Het apparaat van de stroomaansluiting loskoppe-len. 2. Controleren of de aansluiting op het apparaat ende aansluiting aan de zijde van het gebouw methet aansluitschema in deze montagehandleidingovereenkomen. →"Elektrische aansluiting voor-bereiden", Pagina37 →"Stroom aansluiten",Pagina403. Bij 3N de volgende afbeelding in acht nemen. →Fig. 534. Bij 2N de volgende afbeelding in acht nemen. →Fig. 545. Bij 1N de volgende afbeelding in acht nemen. →Fig. 55Voegen verzegelenVereiste:Voor het voegen beslist een functietest uit-voeren. 1. De spleet rondom met geschikte, hittebestendigesilicone verzegelen, bijv. Novasil® S70 of Ottose-al® S70. →Fig. 56Ongeschikte siliconelijm leidt bij werkbladen vannatuursteen tot permanente verkleuringen. 2. De voeg gladmaken met een door de fabrikantaanbevolen middel. 3.

Volg de aanwijzingen voor de verwerking van desiliconenlijm op. 4. De siliconelijm minstens 24uur laten drogen. De droogduur is afhankelijk van de omgevings-temperatuur. 5. Het apparaat pas in bedrijf nemen wanneer de sili-cone volledig is gedroogd. Display omschakelen naarcirculatiefunctie1. Indien nodig voor de circulatiefunctie het displayvan de elektronische regeling naar de basisinstel-lingen omschakelen. 2. Het hoofdstuk "Basisinstellingen" in de gebruiks-aanwijzing in acht nemen. Apparaat demonterenLET OP. Gereedschappen kunnen het apparaatframe bescha-digen. ▶ Het apparaat er niet van bovenaf uittillen. 1. Haal de stekker van het apparaat uit het stopcon-tact. 2. Het luchtafvoerkanaal verwijderen of de luchtcircu-latieverbindingen loskoppelen. 3. De siliconenkit verwijderen. 4. Het apparaat van onderaf naar buiten drukken.
