Installation and
User's Manual for

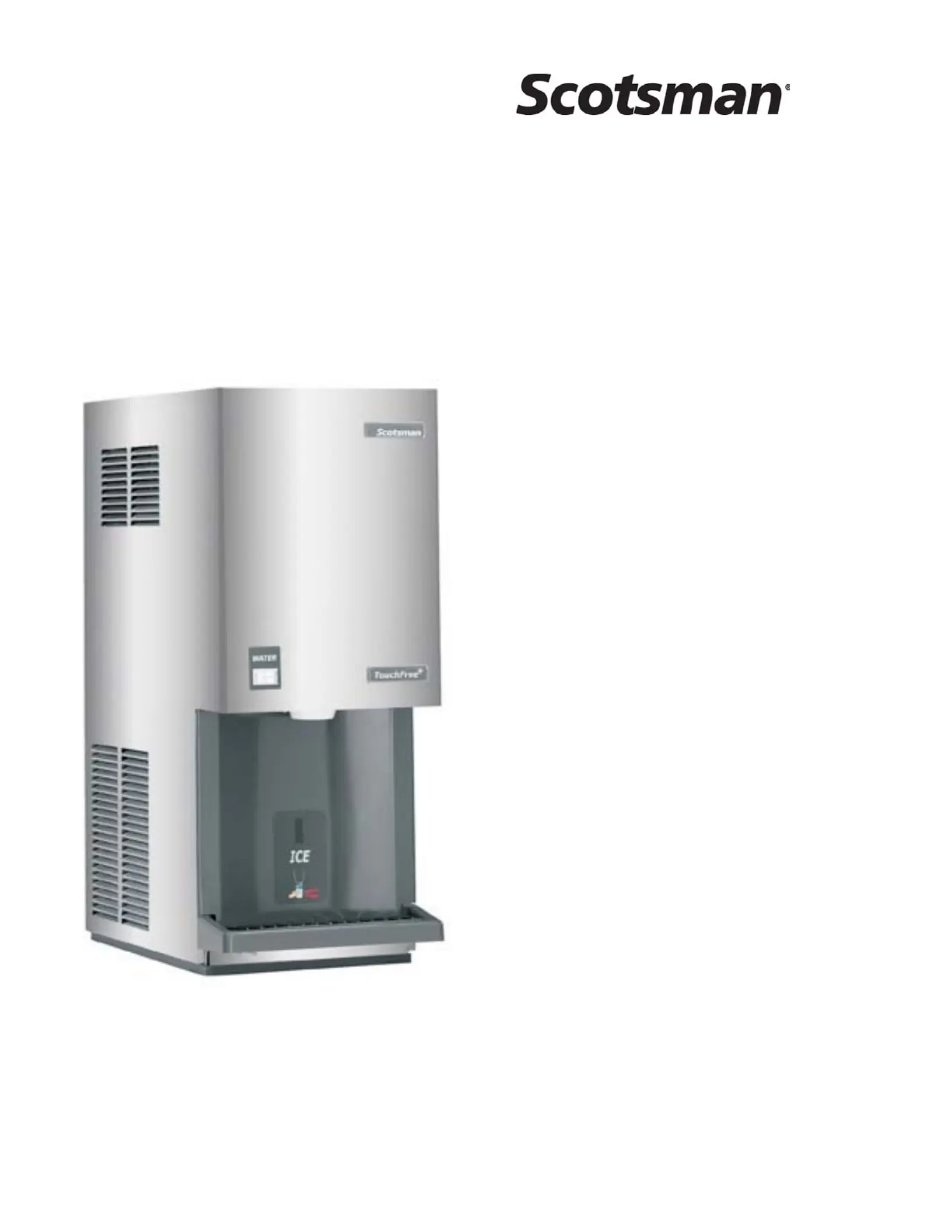

Ice Maker-Dispenser
Models MDT3F12 and MDT4F12
Introduction
Purpose of this manual: To provide detailed
installation and operation instructions; to give
insights into how the machine works; and to list
possible causes for basic problems.
The MDT3F and MDT4F are combination ice
makers and dispensers. The refrigeration system
is air cooled, using R-134a as a refrigerant. The
control system uses electric eyes as a bin control
and a water level sensor as the water safety
control. As ice is made, it fills a plastic storage bin.
When ice is needed, a motor rotates a stainless
steel vane inside the storage bin and sweeps the
ice into the spout.
MDT3F & MDT4F User Manual
November 2008
Page 1
New Table of Contents
Specifications: Page 2· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
To The Installer: · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Page 3
For The Electrician Page 4· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
For The Plumber Page 5· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
Wall Mount Kit (KWB4): Page 6· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
Final Check List & Initial Start Up Page 7· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
User Operation Page 8· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
Mechanical Operation Page 9· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
Maintenance: Page 10· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
Inspection: Page 11· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
Dispense Area Sanitation Page 12· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
Service Diagnosis Page 13· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
Service Diagnosis: Circuit Board Page 14· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
Note this symbol when it appears.
It marks a possible hazard.
Specifications:
Scotsman ice machines, like the MDT3F or
MDT4F, are designed to be installed indoors, in a
controlled environment. The minimum and
maximum operating conditions are:
·
Minimum Air Temperature: 50
o
F.
·
Maximum Air Temperature: 100
o
F.
·
Minimum Water Temperature: 40
o
F.
·
Maximum Water Temperature: 100
o
F.
·
60 Hz voltage may vary between 104 and 126
volts.
·
Water Pressure may vary between 20 and 80
psi.
Operating the machine outside these conditions
constitutes misuse and voids the warranty.
Scotsman Ice Systems are designed and
manufactured with the highest regard for safety
and performance. They meet or exceed the
standards of UL, NSF and CUL.
Scotsman assumes no liability or responsibility of
any kind for products manufactured by Scotsman
that have been altered in any way, including the
use of parts and/of other components not
specifically approved by Scotsman.
MDT3F & MDT4F User Manual
November 2008
Page 2
Specifications:
Model Number Dimensions
W" x D" x H"
Basic
Electrical
Refrigerant
Charge
(R134a)
Min.
Circuit
Ampacity
Max Fuse
Size
MDT4FA-1A 14 x 23
7
8
x 34¼ 115/60/1 14 oz. 15.1 20
MDT4FA-6A 14 x 23
7
8
x 34¼ 230/50/1 14 oz. 7.5 15
MDT3FA-1A 14 x 23
7
8
x 34¼ 115/60/1 12 oz. 9.4 15
MDT3FA-6A 14 x 23
7
8
x 34¼ 230/50/1 12 oz. 5.3 15
Scotsman reserves the right to make design
changes and/or improvements at any time.
Specifications and designs are subject to change
without notice.
SIDE
AIR
INTAKE
15.24 CM
6.00 IN
15.24 CM
6.00 IN
SIDE
EXHAUST
FRONT
RIGHT SIDE
BACK
BOTTOM
15.24 CM
6.00 IN
87.00 CM
34.25 IN
50.09 CM
19.72 IN
39.41 CM
15.52 IN
3.99 CM
1.57 IN
60.11 CM
23.63 IN
60.67 CM
23.89 IN
MINIMUM
CLEARENCE
MINIMUM
CLEARENCE
MINIMUM
CLEARENCE
35.56 CM
14.00 IN
32.32 CM
12.73 IN
5.61 CM
2.21 IN
10.08 CM
3.97 IN
17.86 CM
7.03 IN
5.22 CM
2.06 IN
11.60 CM
4.57 IN
ELECTRICAL
FLARE
WATER
INLET
4.13 CM
1.63 IN
11.75 CM
4.63 IN
3.98 CM
1.57 IN
10.48 CM
4.13 IN
15.56 CM
6.13 IN
OPTIONAL WATER INLET,
DRAINS, & ELECTRICAL
1.00 IN
2.54 CM
