Scheppach C-PHS410-X Handleiding

Inhoudsopgave1 Productbeschrijving (afb. 1-9). 552 Inhoud van de levering (afb. 1). 563 Beoogd gebruik. 564 Veiligheidsvoorschriften. 565 Technische gegevens. 596 Uitpakken. 607 Voor de ingebruikname. 608 Bediening. 619 Werkinstructies. 6210 Reiniging. 6311 Onderhoud. 6312 Opslag en transport. 6413 Reparatie & bestellen van reserveonderdelen. 6414 Afvalverwerking en hergebruik. 6415 Verhelpen van storingen. 6516 Garantievoorwaarden - Scheppach 20V IXES-serie. 6517 EU-conformiteitsverklaring. 6718 Explosietekening. 266Verklaring van de symbolen op hetproductHet gebruik van symbolen in deze handleiding is bedoeldom uw aandacht te vestigen op eventuele risico's. De vei-ligheidssymbolen en de bijbehorende uitleg moeten goedworden begrepen. De waarschuwingen zelf voorkomengeen risico's en kunnen de juiste maatregelen betreffendeongevallenpreventie niet vervangen.

Lees voorafgaand aan de ingebruikname degebruikshandleiding en de veiligheidsvoor-schriften. Let op. Het niet in acht nemen van de op hetproduct aangebrachte veiligheidstekens enwaarschuwingen alsook het niet in acht ne-men van de veiligheids- en bedieningsaan-wijzingen kan tot ernstig of zelfs dodelijk let-sel leiden. Draag een veiligheidsbril. Draag gehoorbescherming. Draag altijd een veiligheidshelm. Draag veiligheidshandschoenen. Stevig schoeisel dragen. Veiligheidskleding dragen. Stel het product niet bloot aan regen. Hetproduct mag alleen in droge omgevingscon-dities worden gestationeerd, opgeslagen engebruikt. Voer onderhouds-, ombouw-, instel- en rei-nigingswerkzaamheden alleen uit als de mo-tor is uitgeschakeld en de accu is verwij-derd. Houd uw handen uit de buurt van het rote-rende inzetgereedschap. Houd afstand van andere mensen en elektri-citeitskabels.

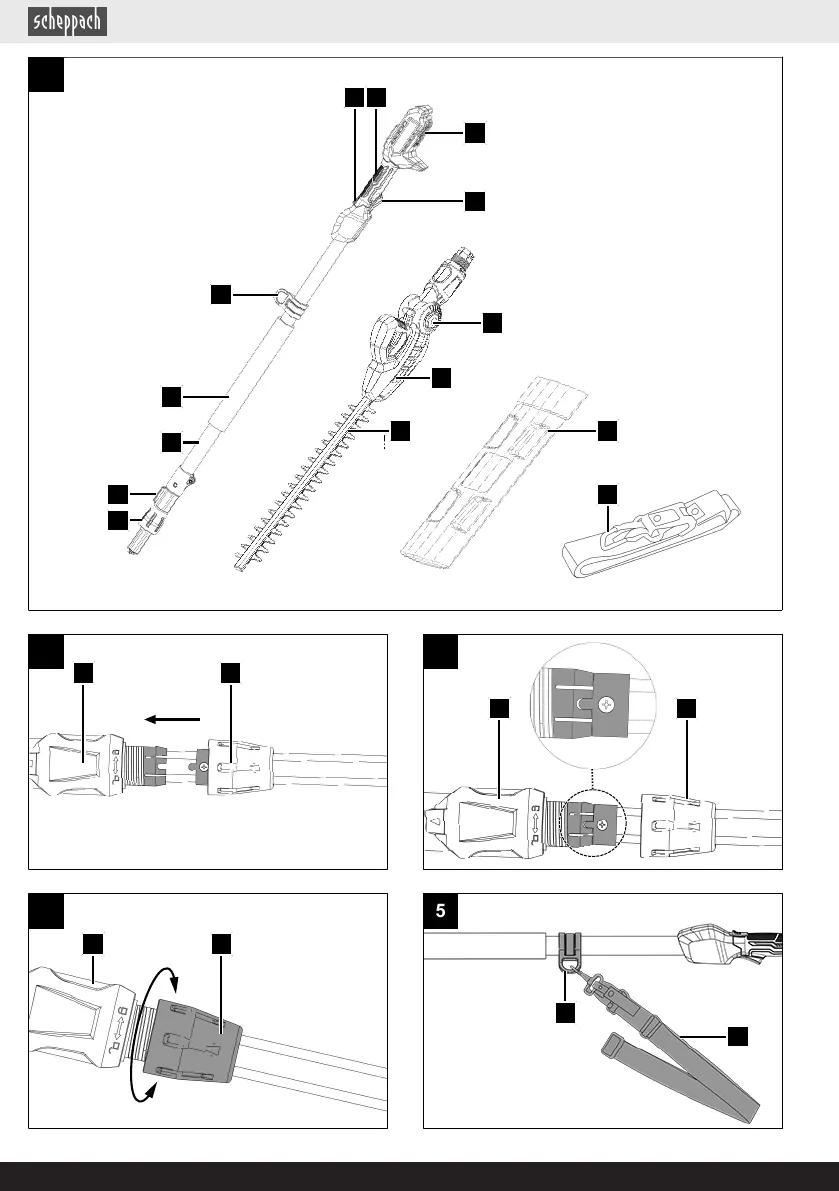

2 Inhoud van de levering (afb. 1)Pos. Aantal Aanduiding11. 1 x Inzetgereedschap (heggenschaar)13. 1 x Mesbescherming14. 1 x Schouderriem1 x Accu telescoop heggenschaar1 x Gebruikshandleiding3 Beoogd gebruikHet product mag alleen op de meegeleverde motorkopgemonteerd worden. Deze heggenschaar is geschikt voor het snoeien vanheggen, bosjes en struiken. Het product mag uitsluitend worden gebruikt waarvoor hetbedoeld is. Elk ander of verdergaand gebruik is niet vol-gens de voorschriften. De gebruiker/bediener en niet defabrikant is aansprakelijk voor ontstane schade of elkevorm van letsel. Ook de naleving van de veiligheidsvoorschriften, de mon-tagehandleiding en de aanwijzingen in de gebruikshand-leiding maken deel uit van het beoogd gebruik. Personen, die het product bedienen of onderhoud aan hetproduct verrichten, moeten hiermee bekend zijn en op dehoogte zijn van de mogelijke gevaren.

De fabrikant is niet aansprakelijk voor wijzigingen die aanhet product worden aangebracht en de hieruit voortvloei-ende schade. Het product mag uitsluitend met de originele onderdelenen originele accessoires van de fabrikant worden ge-bruikt. De veiligheids-, werk- en onderhoudsvoorschriften van defabrikant alsook de in de technische gegevens aangege-ven afmetingen moeten in acht worden genomen. Let erop dat onze producten volgens het beoogd gebruikniet voor bedrijfsmatige, ambachtelijke of industriële toe-passingen zijn ontworpen. Wij aanvaarden geen aanspra-kelijkheid wanneer het product in bedrijfsmatige, ambach-telijke of industriële ondernemingen of bij soortgelijkewerkzaamheden worden ingezet.

Verklaring van de signaalwoorden inde gebruikshandleiding GEVAARSignaalwoord voor aanduiding van een directaanwezige, gevaarlijke situatie die, indien de-ze niet wordt vermeden, de dood of ernstigeverwondingen tot gevolgd heeft.

WAARSCHUWINGSignaalwoord voor aanduiding van een mo-gelijke gevaarlijke situatie die, indien dezeniet wordt vermeden, tot de dood of ernstigeverwondingen kan leiden. VOORZICHTIGSignaalwoord voor aanduiding van een mo-gelijke gevaarlijke situatie die, indien dezeniet wordt vermeden, tot geringe of matigeverwondingen kan leiden. LET OPSignaalwoord voor aanduiding van een mo-gelijke gevaarlijke situatie die, indien dezeniet wordt vermeden, materiële schade aanproducten of eigendommen tot gevolg kanhebben. 4 VeiligheidsvoorschriftenBewaar alle veiligheidsvoorschriften en -aanwijzingenvoor toekomstig gebruik. Het in de veiligheidsvoorschriften gebruikte begrip "Elek-trisch gereedschap" is van toepassing op netgevoed elek-trisch gereedschap (met netsnoer) of op accugevoedelektrisch gereedschap (zonder netsnoer).

WAARSCHUWINGLees alle veiligheidsvoorschriften, aanwijzin-gen, afbeeldingen en technische gegevensdie bij dit elektrische gereedschap zijn mee-geleverd. Nalatigheden bij het niet naleven van de onderstaandeaanwijzingen kunnen elektrische schok, brand en/ofernstige verwondingen veroorzaken. 1) Veiligheid op de werkpleka) Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen kunnen lei-den tot ongevallen. b) Werk met het elektrisch gereedschap niet in eenexplosiegevaarlijke omgeving, waarin zich brand-bare vloeistoffen, gas of stof bevinden. Elektrischapparaat produceert vonken, waardoor stof of dam-pen kunnen ontbranden. c) Houd kinderen en andere personen tijdens het ge-bruik uit de buurt van het elektrische gereed-schap. Bij afbuiging kunt u de controle over het elek-trische apparaat verliezen.

2) Elektrische veiligheida) De aansluitstekker van het elektrische gereed-schap moet in het stopcontact passen. De stekkermag op geen enkele wijze worden gewijzigd. Ge-bruik geen adapterstekker samen met geaard elek-trisch gereedschap. Ongewijzigde stekkers en pas-sende stopcontacten verminderen het risico op elektri-sche schok.

c) Houd elektrisch gereedschap uit de buurt van re-gen of vocht. Het indringen van water in een elek-trisch apparaat vergroot het risico op een elektrischeschok. d) Gebruik het netsnoer niet om het elektrische ge-reedschap te dragen, aan op te hangen of om destekker uit het stopcontact te trekken. Houd hetnetsnoer uit de buurt van hitte, scherpe randen ofbewegende delen. Beschadigde of opgewikkeldesnoeren verhogen het risico op een elektrische schok. e) Als u met een elektrisch gereedschap in de openlucht werkt, gebruik dan alleen een verlengsnoerdat ook geschikt is voor gebruik buitenshuis. Detoepassing van een voor buitenshuis gebruik geschiktverlengsnoer vermindert het risico op een elektrischeschok. f) Als het gebruik van het elektrische gereedschapin een vochtige omgeving niet kan worden verme-den, gebruik dan een aardlekschakelaar.

Het ge-bruik van een aardlekschakelaar voorkomt het risicoop een elektrische schok. 3) Veiligheid van personena) Wees altijd voorzichtig, let op waar u mee bezigbent en ga verstandig te werk bij werkzaamhedenmet elektrisch gereedschap. Maak geen gebruikvan elektrisch gereedschap als u moe bent of on-der invloed bent van drugs, alcohol of medica-menten. Een moment van onachtzaamheid bij ge-bruik van het elektrische gereedschap kan leiden toternstig letsel. b) Draag persoonlijke beschermingsmiddelen en ookaltijd een veiligheidsbril. Het dragen van persoonlij-ke beschermingsmiddelen zoals een stofmasker, an-tislip-veiligheidsschoenen, een veiligheidshelm of ge-hoorbescherming, al naar gelang het soort gereed-schap en de toepassing ervan, verkleint het risico opverwondingen. c) Vermijd ingebruikname zonder toezicht.

Contro-leer of het elektrisch gereedschap is uitgescha-keld voordat u het op de stroomvoorziening en/ofde accu aansluit, het gereedschap oppakt ofdraagt.

Als u tijdens het dragen van het elektrischegereedschap uw vinger op de schakelaar hebt of hetreeds ingeschakelde elektrische apparaat op destroomvoorziening aansluit, kan dit tot letsel en onge-vallen leiden. d) Verwijder instelgereedschap of de moersleutel,voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draai-end onderdeel van het elektrische gereedschap be-vindt, kan verwondingen veroorzaken. e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat ualtijd stabiel staat. Daardoor kunt u het elektrischegereedschap in onverwachte situaties beter ondercontrole houden. f) Draag geschikte kleding. Draag geen wijde kledingof sieraden. Houd haren en kleding uit de buurtvan bewegende delen. Loszittende kleding, sieradenof lange haren kunnen worden vastgegrepen door be-wegende delen.

g) Als stofafzuig- en -opvanginrichtingen kunnenworden gemonteerd, moeten deze worden aange-sloten en juist worden toegepast. Het gebruik vaneen stofafzuiging kan gevaar door stof verminderen. h) Voorkom een vals gevoel van zekerheid en houd ualtijd aan de veiligheidsvoorschriften voor elektri-sche apparaten, ook als u ervaren bent met hetelektrisch apparaat. Achteloos handelen kan in eenfractie van een seconde tot ernstige verwondingen lei-den. 4) Gebruik en behandeling van hetelektrische gereedschapa) Zorg dat het elektrische gereedschap niet overbe-last raakt. Gebruik voor de werkzaamheden hetdaarvoor bedoelde elektrische gereedschap. Methet juiste elektrische apparaat werkt u beter en veili-ger in het aangegeven vermogensbereik. b) Gebruik geen elektrisch apparaat, waarvan deschakelaar defect is.

Een elektrisch gereedschap,dat niet meer in- of uitgeschakeld kan worden, is ge-vaarlijk en moet gerepareerd worden. c) Trek de stekker uit het stopcontact en/of verwijderde uitneembare accu voordat u de apparaatinstel-lingen wijzigt, inzetstukken vervangt of het elektri-sche apparaat weglegt.

Deze voorzorgsmaatregelvoorkomt dat het elektrische gereedschap per ongelukwordt gestart. d) Bewaar niet-gebruikte elektrische apparaten bui-ten bereik van kinderen. Laat het elektrisch appa-raat niet gebruiken door personen die er niet meevertrouwd zijn of deze aanwijzingen niet hebbengelezen. Elektrische apparaten zijn gevaarlijk als zedoor onervaren personen worden gebruikt. e) Voer zorgvuldig onderhoud uit aan elektrische ap-paraten en inzetstukken. Controleer of bewegendedelen probleemloos functioneren en niet klem-men, of onderdelen gebroken of beschadigd zijn,waardoor de functie van het elektrische gereed-schap wordt beïnvloed. Laat beschadigde onder-delen voor gebruik van het elektrische apparaateerst repareren. Veel ongevallen ontstaan doorslecht onderhouden elektrische apparaten. f) Houd snijgereedschap scherp en schoon.

Zorgvul-dig onderhouden snijgereedschap met scherpe snij-randen klemt minder snel vast en is makkelijker te ge-bruiken. g) Gebruik elektrische apparaten, inzetstuk, inzet-stukken enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandighedenwaarin gewerkt wordt en de uit te voeren werk-zaamheden. Het gebruik van elektrisch gereedschapvoor andere toepassingen dan het voorgeschrevengebruik kan leiden tot gevaarlijke situaties. h) Houd grepen en greepoppervlakken droog,schoon en vrij van olie en vet. Als grepen en gree-poppervlakken glad zijn, kan het elektrisch gereed-schap in onvoorziene situaties niet veilig bediend enonder controle gehouden worden. NL | 57www. scheppach. com.

5) Gebruik en behandeling van hetaccugereedschapa) Laad de accu's alleen op met laders die door defabrikant zijn aanbevolen. Een oplader die voor deene accu geschikt is, hoeft nog niet geschikt te zijnvoor andere accu's. In een dergelijk geval kan brandontstaan. b) Gebruik alleen de hiervoor bedoelde accu's in deelektrische apparaten. Gebruik van andere accu'skan letsel veroorzaken en brandgevaar opleveren. c) Houd de niet gebruikte accu verwijderd van paper-clips, munten, sleutels, spijkers, schroeven of an-dere kleine metalen voorwerpen die een overbrug-ging van de contacten kunnen veroorzaken. Eenkortsluiting tussen de accucontacten kan tot schroei-plekken of brand leiden. d) Bij verkeerde toepassing kan vloeistof uit de accuuittreden. Vermijd contact met deze vloeistof. Spoel de vloeistof bij toevallig contact af met wa-ter.

Als de vloeistof in de ogen terechtkomt, moetu een arts consulteren. Uittredende accuvloeistofkan de huid irriteren of brandwonden veroorzaken. e) Gebruik geen beschadigde of gewijzigde accu. Be-schadigde of gewijzigde accu's kunnen onvoorspel-baar gedrag vertonen en leiden tot vuur, explosie ofgevaar voor letsel. f) Stel een accu niet bloot aan vuur of te hoge tem-peraturen. Vuur of temperaturen boven 130 °C kun-nen een explosie veroorzaken. g) Neem alle aanwijzingen voor het opladen in achten laad de accu of het accugereedschap nooit bui-ten het in de gebruikshandleiding aangegeventemperatuurbereik. Onjuist opladen of laden buitenhet toegestane temperatuurbereik kan de accu versto-ren en het brandgevaar verhogen. 6) Servicea) Laat uw elektrisch gereedschap uitsluitend doorgekwalificeerd deskundig personeel reparerenmet uitsluitend originele reserveonderdelen.

Hier-mee wordt de veiligheid van het elektrische gereed-schap gewaarborgd. b) Voer nooit onderhoud aan beschadigde accu's uit. Al het onderhoud van accu's mag uitsluitend door defabrikant of gevolmachtigde servicecentra worden uit-gevoerd. 4.

1 Algemene veiligheidsvoorschriftena) Wees altijd voorzichtig, let op waar u mee bezigbent en ga verstandig te werk bij werkzaamhedenmet elektrisch gereedschap. Maak geen gebruikvan elektrisch gereedschap als u moe bent of on-der invloed bent van drugs, alcohol of medica-menten. Een moment van onachtzaamheid bij ge-bruik van het elektrische gereedschap kan leiden toternstig letsel. b) Nationale voorschriften kunnen het gebruik van hetproduct beperken. c) Las regelmatig pauzes in en beweeg hierbij de han-den om de doorbloeding te bevorderen. d) Houd het product tijdens het werk altijd goed vastmet beide handen. Zorg voor een veilige stand. 4. 2 Veiligheidsvoorschriften voorheggenscharena) Gebruik de heggenschaar niet bij slechte weers-omstandigheden, met name niet bij gevaar vooronweer. Dit vermindert het gevaar dat u door de blik-sem kan worden getroffen.

b) Zorg dat alle netkabels zich buiten het snijbereikbevinden. Leidingen kunnen in hagen en struikjesverborgen liggen en onvoorzien door het mes wordenaangesneden. c) Houd de heggenschaar alleen aan de geïsoleerdehandgrepen vast, omdat het snijmes of de eigennetkabel in aanraking kan komen met verborgenstroomleidingen. Als het mes in contact komt meteen onder spanning staande kabel, kunnen de meta-len onderdelen van het apparaat onder spanning ko-men te staan en elektrische schokken veroorzaken. d) Houd alle lichaamsdelen uit de buurt van het mes. Probeer nooit om bij draaiende messen het snoei-materiaal te verwijderen of te snoeien materiaalvast te houden. De messen bewegen zich na het uit-schakelen van de schakelaar verder. Een momentvan onachtzaamheid bij gebruik van de heggenschaarkan tot ernstige verwondingen leiden.

e) Controleer of alle schakelaars zijn uitgeschakelden of de accu is verwijderd, voordat u het vastge-klemde snoeimateriaal verwijdert of het productgaat onderhouden. Een onverwacht gebruik van deheggenschaar bij het verwijderen van vastgeklemdmateriaal kan tot ernstige verwondingen leiden.

f) Draag de heggenschaar aan de greep bij stil-staand mes en let op dat u niet de schakelaar in-drukt. Het juist dragen van de heggenschaar vermin-dert het gevaar op onvoorzien gebruik en daardoorletsel door het mes. g) Bij transport of het bewaren van de heggenschaaraltijd de afdekking over het mes trekken. Een juistebediening van de heggenschaar vermindert het ge-vaar voor letsel door het mes. 4. 2. 1 Veiligheidsvoorschriften voorheggenscharen met verlengd bereika) Draag hoofdbescherming als u boven uw hoofdwerkt met de heggenschaar met verlengd bereik. Vallende takken kunnen ernstige verwondingen ver-oorzaken. b) Bedien de heggenschaar met verlengd bereik al-tijd met beide handen. Houd de heggenschaar metverlengd bereik met beide handen vast om te voorko-men dat u de controle verliest.

c) Verminder het risico op dodelijke elektrischeschokken door de heggenschaar met verlengd be-reik nooit in de buurt van elektriciteitskabels tegebruiken. Contact met of gebruik in de buurt vanelektriciteitskabels kan leiden tot ernstig letsel of eendodelijke elektrische schok. 4. 2. 2 Overige veiligheidsvoorschriftena) Draag bij de werkzaamheden met dit product altijdveiligheidshandschoenen, een veiligheidsbril, gehoor-bescherming, stevige schoenen en een lange broek. 58 | NL www. scheppach. com.

b) De heggenschaar is voor werkzaamheden bestemd,waarbij de bediener op de grond staat en niet op eenladder of overige instabiele oppervlakken. c) Elektrisch gevaar, zorg voor ten minste 10 m afstandtot bovenleidingen. d) Probeer niet om een geblokkeerde/vastgeklemdemaaibalk los te maken, voordat u het product hebt uit-geschakeld en de accu hebt verwijderd. Er bestaatgevaar voor verwonding. e) De messen moeten regelmatig worden gecontroleerdop slijtage. Laat ze indien nodig slijpen. Stompe mes-sen overbelasten het product. De hieruit voortvloeien-de schade valt niet onder de garantie. f) Als u tijdens uw werkzaamheden met het productwordt onderbroken, beëindigt u eerst de huidige werk-zaamheden en schakelt u vervolgens het product uit. g) Bewaar niet-gebruikte elektrische apparaten bui-ten bereik van kinderen.

Laat het elektrisch appa-raat niet gebruiken door personen die er niet meevertrouwd zijn of deze aanwijzingen niet hebbengelezen. Elektrische apparaten zijn gevaarlijk als zedoor onervaren personen worden gebruikt. Restrisico'sHet product is vervaardigd volgens de stand van detechniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn vanenkele restrisico's. • Snijwonden. • Beschadiging van de ogen als er geen voorgeschre-ven oogbescherming wordt gedragen. • Beschadiging van het gehoor, als de voorgeschrevengehoorbescherming niet wordt gedragen. • Restrisico's kunnen worden geminimaliseerd als de“veiligheidsvoorschriften” en het “gebruik conform devoorschriften” alsook de bedieningshandleiding wor-den opgevolgd. • Gebruik het product zoals in deze gebruikshandleidingwordt aanbevolen. U verkrijgt dan optimale prestatiesmet uw product.

Dit veld kan onderbepaalde omstandigheden interfereren met actieve ofpassieve medische implantaten. Om het risico op ern-stig of dodelijk letsel te beperken, raden we personenmet medische implantaten aan om hun arts en de fabri-kant van het medische implantaat te raadplegen voor-dat het elektrische apparaat wordt gebruikt. WAARSCHUWINGBij langdurige werkzaamheden kunnen door de trillin-gen stoornissen in de doorbloeding in de handen vande gebruiker optreden (witte vinger syndroom). Raynaud-syndroom (dove vingers) is een vaatziekte,waarbij kleine bloedvaten in de vingers en tenen acuutverkrampen. De desbetreffende lichaamsdelen wordendan niet meer voldoende van bloed voorzien waardoorze een bleke kleur krijgen. Het frequente gebruik vantrillende producten kan zenuwbeschadigingen veroorza-ken bij personen met een verminderde doorbloeding(bijv. rokers, diabetici).

Als u ongewone beperkingen bespeurt, stopt u direct dewerkzaamheden en raadpleegt u een arts. LET OPHet product maakt deel uit van de 20V IXES serie enmag alleen met accu's uit deze serie worden gebruikt. Accu's mogen alleen met opladers uit deze serie wor-den opgeladen. Let hierbij op de specificaties van de fa-brikant. WAARSCHUWINGNeem de veiligheidsvoorschriften en aanwij-zingen voor het opladen en het juiste gebruikin acht zoals in de gebruikshandleiding vanuw accu en oplader van de 20V IXES serieaangegeven. Een gedetailleerde beschrijvingvoor het laadproces en overige informatievindt u in deze afzonderlijke bediening.

GeluidswaardenGeluidsdruk LpA81,0 dBGeluidsvermogen LwA89,0 dBMeetonnauwkeurigheid KpA3 dBTrillingseigenschappenTrilling ah voorste handgreep 3,04 m/s2Trilling ah achterste handgreep 2,69 m/s2Meetonnauwkeurigheid K 1,5 m/s2De aangegeven totale trillingswaarde en de aangegevengeluidsemissiewaarde zijn gemeten volgens een stan-daardtestmethode en kunnen worden gebruikt om elektri-sche apparaten met elkaar te vergelijken. De aangegeven geluidsemissiewaarden en de aangege-ven totale trillingswaarde kunnen ook worden gebruikt alsvoorlopige indicatie van de belasting. WAARSCHUWINGDe geluidsemissies en de trillingsemissie-waarde kunnen van de opgegeven waarde af-wijken wanneer de machine daadwerkelijkwordt gebruikt. Dit is afhankelijk van de wijzewaarop het elektrische apparaat wordt ge-bruikt en de aard van het werkstuk dat wordtbewerkt. Probeer om de belasting zo gering mogelijk te houden.

Zo kan bijvoorbeeld de werktijd worden beperkt. Hierbijmoeten alle aspecten van de bedrijfscyclus in aanmer-king worden genomen (zoals de tijd dat de machine uit-geschakeld is en de tijd dat deze ingeschakeld is, maaronbelast draait). 6 Uitpakken WAARSCHUWINGHet product en de verpakkingsmaterialen zijn geenkinderspeelgoed. Kinderen mogen niet met plastic zakken, folies enkleine onderdelen spelen. Er bestaat gevaar voorinslikken en verstikkingsgevaar. • Open de verpakking en haal het product er voorzichtiguit. • Verwijder het verpakkingsmateriaal evenals de ver-pakkings- en transportbeveiligingen (indien voorhan-den). • Controleer of de inhoud van de levering volledig is. • Controleer het product en de hulpstukken op trans-portschade. Meld eventuele schade direct bij hettransportbedrijf dat het product heeft bezorgd. Recla-maties op een later tijdstip worden niet erkend.

• Gebruik bij accessoires alsook slijtage- en reserveon-derdelen uitsluitend originele onderdelen. Reserveon-derdelen zijn verkrijgbaar bij de leverancier. • Geef bij bestellingen onze artikelnummers alsook typeen bouwjaar van het product aan. 7 Voor de ingebruikname GEVAARGevaar voor letsel. Als een onvolledig gemonteerd product wordt gebruikt,kan dit ernstig letsel veroorzaken. – Gebruik het product pas nadat het volledig gemon-teerd is. – Voor elk gebruik een visuele inspectie uitvoeren omte controleren of het product compleet is en geenbeschadigde of versleten onderdelen bevat. Veilig-heids- en veiligheidsinrichtingen moeten intact zijn. WAARSCHUWINGGevaar voor letsel. Neem de accu voor alle werkzaamheden aan het elek-trische gereedschap (bijv. onderhoud, werktuigwisseletc. ) alsook bij het transport en het bewaren uit hetelektrische gereedschap.

Bij onvoorzien indrukken vande aan/uit-schakelaar bestaat gevaar voor letsel. WAARSCHUWINGZorg er altijd voor dat het inzetgereedschap correct isaangebracht. • Plaats het product op een vlak, recht oppervlak. 7. 1 Inzetgereedschap (11) op detelescoopbuis (7) monteren (afb. 2-4)1. Breng het gewenste inzetgereedschap (11) op de te-lescoopbuis (7) aan. Neem de groef- en veerpositie in acht. 2. Door vastschroeven van de vergrendelmoer (5) wordthet inzetgereedschap (11) gefixeerd. 7. 2 Telescoophoogte verstellen (afb. 1)De telescoopbuis (7) kan traploos via de vergrendeling (6)worden versteld. 1. Draai de vergrendeling (6) op de telescoopbuis (7)los. 2. Wijzig de telescoopbuis door te schuiven of te trek-ken. 3. Sluit de vergrendeling (6) weer en fixeer daarmee degewenste werklengte op de telescoopbuis (7). 7. 3 Snijhoek verstellen (afb.

1, 9)Met een gewijzigde snijhoek kunt u ook ontoegankelijkeposities bewerken. 1. Druk de beide vergrendelknoppen (10) op het inzetge-reedschap heggenschaar (11). 2. Pas de kanteling van de motorbehuizing aan in devergrendeltrappen.

Heggenschaar (11):Snijhoekpositie 1 – 117. 4 Schouderriem (14) aanbrengen(afb. 5, 6) WAARSCHUWINGGevaar voor letsel. Draag bij de werkzaamheden altijd een schouderriem. Schakel het product altijd uit, voordat u de schouder-riem losmaakt. 1. Haak de schouderriem (14) in de riemhouder (9). 2. Plaats de schouderriem (14) over één schouder. 3. Stel de riemlengte dusdanig in dat de riemhouder (9)zich op heuphoogte bevindt. 7. 5 Accu (16) in de accu-houder (3)plaatsen/verwijderen (afb. 7) VOORZICHTIGGevaar voor letsel. Plaats de accu pas, als het accu-gereedschap klaar isvoor gebruik. Accu plaatsen1. Schuif de accu (16) in de accu-houder (3). De accu(16) klikt hoorbaar vast. Accu uitnemen1. Druk op de ontgrendelingsknop (15) van de accu (16)en trek de accu (16) uit de accu-houder (3). 8 BedieningLET OPHet product voor de ingebruikstelling in ieder gevalvolledig monteren.

WAARSCHUWINGGevaar voor letsel. De aan/uit-schakelaar en de veiligheidsschakelaar mo-gen niet worden vergrendeld. – Werk niet met het product als de schakelaars be-schadigd zijn. De aan/uit-schakelaar en de veilig-heidsschakelaar moeten het product uitschakelenals ze worden losgelaten. – Voor elk gebruik moet u controleren of het productcorrect werkt. WAARSCHUWINGElektrische schok en schade aan het productmogelijk. Contact met een stroomvoerende leiding tijdens hetsnoeien kan leiden tot een elektrische schok. Het snoei-en in vreemde objecten kan leiden tot schade aan demaaibalk. – Doorzoek heggen en struiken op verborgen voor-werpen, zoals stroomdraden, draadafscheidingenen plantensteunen, voordat u gaat snoeienLET OPLet op dat de omgevingstemperatuur, tijdens de werk-zaamheden niet hoger is dan 50°C en niet lager is dan–20°C.

LET OPHet product maakt deel uit van de 20V IXES serie enmag alleen met accu's uit deze serie worden gebruikt. Accu's mogen alleen met opladers uit deze serie wor-den opgeladen. Let hierbij op de specificaties van de fa-brikant. GEVAARGevaar voor letsel.

Als het product vastzit, probeer het product er dan nietmet geweld uit te trekken. – Zet de motor af. – Gebruik een hefboomarm of wig om het product vrijte krijgen. VOORZICHTIGNa het uitschakelen loopt het product na. Wacht tot hetproduct volledig tot stilstand is gekomen. 8. 1 Het product in-/uitschakelen enbedienen (afb. 1, 8) WAARSCHUWINGRisico op letsel door terugslag. – Gebruik het product nooit met één hand. Aanwijzingen:Met de aan/uit-schakelaar kunt u het toerental traploos re-gelen. Hoe dieper u de aan/uit-schakelaar indrukt, hoehoger het toerental. Let er voor het inschakelen op dat het product geen voor-werpen aanraakt. 1. Verwijder de mesbescherming (13) van de maaibalk(12). Inschakelen1. Houd het product met uw linkerhand vast aan de voor-ste handgreep (8) en met uw rechterhand aan de ach-terste handgreep (2). Duim en vingers moeten dehandgrepen (2/8) stevig omsluiten. 2.

3. Druk met uw duim op de inschakelvergrendeling (1)op de achterste handgreep (2). 4. Houd de inschakelvergrendeling (1) ingedrukt. 5. Voor het inschakelen van het product, drukt u de aan/uit-schakelaar (4) in. 6. Maak de inschakelvergrendeling (1) los. Opmerking:Het is niet nodig om de inschakelblokkering na het startenvan het product ingedrukt te houden. De inschakelblokke-ring moet een onvoorzien starten van het product verhin-deren. Uitschakelen1. Voor het uitschakelen, laat u de aan/uit-schakelaar (4)los. 2. Plaats na de werkzaamheden met het product demeegeleverde mesbescherming (13) aan. 8. 2 OverbelastingsbeveiligingBij overbelasting van de accu schakelt deze vanzelf uit. Na een afkoeltijd (variërend in tijd) kan het product weerworden ingeschakeld. 9 Werkinstructies VOORZICHTIGNa het uitschakelen loopt het product na. Wacht tot hetproduct volledig tot stilstand is gekomen.

Aanwijzingen:Let er voor het inschakelen op dat het product geen voor-werpen aanraakt. Enige geluidsoverlast van dit product is onvermijdelijk. Stel werkzaamheden met lawaai uit tot goedgekeurde enaangewezen tijden. Houdt u evt. aan de rusttijden. Werk alleen op vrije, vlakke oppervlakken met het inzet-gereedschap. Inspecteer het te snijden gebied zorgvuldig en verwijderalle vreemde voorwerpen. Vermijd het stoten tegen stenen, metaal of andere obsta-kels. Het inzetgereedschap kan beschadigd raken en er be-staat een risico op terugslag. • Voorgeschreven beschermende uitrusting dragen. • Let op dat overige personen zich op een veilige af-stand bevinden ten opzichte van uw werkomge-ving. Een ieder die de werkomgeving betreedt,moet een persoonlijke beschermingsuitrustingdragen.

Fragmenten van het werkstuk of gebroken in-zetstukken kunnen wegvliegen en verwondingen ver-oorzaken, ook buiten het directe werkbereik. • Als er vreemde voorwerpen worden aangetroffen,schakelt u het product direct uit en verwijdert u de ac-cu.

Controleer het product op beschadigingen en voerde noodzakelijke reparaties uit voordat u het productopnieuw start en ermee gaat werken. Indien het pro-duct bij het starten ongewoon sterk trilt, moet deze di-rect worden onderzocht. • Houd het elektrisch gereedschap aan de geïso-leerde greepvlakken vast, als u werkzaamhedenuitvoert, waarbij het inzetstuk verborgenstroomsnoeren kan raken. Als de machine in con-tact komt met een onder spanning staande kabel,kunnen de metalen onderdelen van het apparaat on-der spanning komen te staan en elektrische schokkenveroorzaken. • Het gebruik van het product bij onweer is verboden -Bliksemgevaar. • Controleer het product voor elk gebruik op zichtbaredefecten, zoals losse, versleten of beschadigde on-derdelen. • Product inschakelen en pas daarna het te bewerkenmateriaal toevoeren. • Oefen niet te veel druk uit op het product.

Laat hetproduct het werk doen. • Houd het product tijdens het werk altijd goed vastmet beide handen. Zorg voor een veilige stand. • Voorkom een onnatuurlijke lichaamshouding. • Controleer of de draagriem in een comfortabele posi-tie is, zodat u het product gemakkelijker kunt vasthou-den. 9. 1 Heggenschaar9. 1. 1 Snijtechnieken• Snij dikke takken eerst weg met de snoeischaar. • Met de dubbelzijdige maaibalk is het mogelijk om eensnede in beide richtingen te maken of door pendelbe-wegingen van de ene zijde naar de andere zijde tegaan. • Beweeg bij een verticale snede het product gelijkma-tig naar voren of in een boog omhoog en omlaag. • Beweeg bij een horizontale snede het product sikkel-vormig naar de rand van de heg, zodat afgesnedentakjes naar de grond vallen. • Om lange rechte lijnen te verkrijgen, is het raadzaamom koorden te spannen. 9. 1.

2 Snijhoeken snijdenHet is raadzaam om heggen in een trapeze-achtige vormte snijden, om het kaal worden van de onderste takken tevoorkomen. Dit komt overeen met de natuurlijke planten-groei en hierdoor kan de heg optimaal groeien.

Bij hetsnijden worden alleen de nieuwe jonge scheuten geredu-ceerd, zo vormt zich een dichte haag en een goede visue-le bescherming. • Snij eerst de zijkant van de heg bij. Beweeg daartoehet product met de groeirichting van onder naar bo-ven. Als u van boven naar onder snijdt, bewegen dedunnere takjes naar buiten, waardoor er uitgedundeplaatsen of gaten kunnen ontstaan. • Snij daarna de bovenkant naar wens recht, puntvor-mig of rond. • Trim nu jonge planten in de gewenste vorm. Dehoofdstammen moeten onbeschadigd blijven, totdatde heg de geplande hoogte heeft bereikt. Alle anderetakken worden tot de helft gesnoeid. 9. 1. 3 Snoei op het juiste moment• Bladhaag: juni en oktober62 | NL www. scheppach. com.

• Conifeerhaag: april en augustus• Snelgroeiende haag: vanaf mei om de 6 wekenLet op voor nestelende vogels in de haag. Stel in dat ge-val het knippen uit of sla dit gedeelte over. 9. 2 Na gebruik• Schakel het product voor het neerleggen altijd uiten wacht tot het product tot stilstand is gekomen. • Verwijder de accu. • Plaats na de werkzaamheden met het product demeegeleverde mesbescherming aan. • Laat het product afkoelen. 10 Reiniging WAARSCHUWINGLaat reparatie- en onderhoudswerkzaamhe-den, die niet in deze gebruikshandleiding be-schreven staan, uitvoeren door een gespeci-aliseerde werkplaats. Gebruik uitsluitend ori-ginele reserveonderdelen. Er bestaat gevaar voor ongevallen. Voer on-derhouds- en reinigingswerkzaamhedendoorgaans uit met een verwijderde accu. Erbestaat gevaar voor verwonding.

Laat hetproduct altijd afkoelen voordat onderhouds-of reinigingswerkzaamheden worden uitge-voerd. Elementen van de motor zijn heet. Erbestaat gevaar voor letsel en brandwonden. Het product kan onverwacht starten en kan daardoorverwondingen veroorzaken. – Verwijder de accu. – Laat het product afkoelen. – Verwijder het inzetstuk. 1. Wacht tot alle bewegende delen tot stilstand zijn ge-komen. 2. Wij adviseren u, om het product direct na elk gebruikte reinigen. 3. Houd grepen en greepoppervlakken droog, schoon envrij van olie en vet. Als grepen en greepoppervlakkenglad zijn, kan het elektrisch gereedschap in onvoorzie-ne situaties niet veilig bediend en onder controle ge-houden worden. 4. Reinig de grepen indien nodig met een doekje*, be-vochtigd met een. 5. Dompel het product om te reinigen nooit onder in wa-ter of andere vloeistoffen. 6. Spuit het product nooit af met water. 7.

Zorg dat de veiligheidsinrichtingen, de ventilatiesleu-ven en de motorbehuizing zo stof- en vuilvrij mogelijkzijn. Wrijf het product met een schone doek* af enblaas deze met perslucht* bij lage druk uit. Wij advise-ren u, om het product direct na elk gebruik te reinigen. 8.

Ventilatieopeningen moeten altijd vrij zijn. 9. Gebruik geen reinigingsmiddelen of oplosmiddelen;deze kunnen de kunststofonderdelen van het productaantasten. Zorg ervoor dat er geen water in het pro-duct kan komen. 10. 1 Heggenschaar1. Reinig de maaibalk na elk gebruik met een doek be-vochtigd met olie. 2. Olie de maaibalk na elk gebruik met het oliekannetjeof een spray. 11 Onderhoud WAARSCHUWINGLaat reparatie- en onderhoudswerkzaamhe-den, die niet in deze gebruikshandleiding be-schreven staan, uitvoeren door een gespeci-aliseerde werkplaats. Gebruik uitsluitend ori-ginele reserveonderdelen. Er bestaat gevaar voor ongevallen. Voer on-derhouds- en reinigingswerkzaamhedendoorgaans uit met een verwijderde accu. Erbestaat gevaar voor verwonding. Laat hetproduct altijd afkoelen voordat onderhouds-of reinigingswerkzaamheden worden uitge-voerd. Elementen van de motor zijn heet.

Erbestaat gevaar voor letsel en brandwonden. Het product kan onverwacht starten en kan daardoorverwondingen veroorzaken. – Verwijder de accu. – Laat het product afkoelen. – Verwijder het inzetstuk. • Controleer het product voor elk gebruik op zichtbaredefecten, zoals losse, versleten of beschadigde on-derdelen. • Controleer afdekkingen en veiligheidsvoorzieningenop beschadigingen en kijk of ze goed zitten. Vervangze indien nodig. • Regelmatig, zorgvuldig onderhoud is noodzakelijk omhet veiligheidsniveau en het vermogen van het pro-duct ongewijzigd te garanderen. • Product op een vlakke, horizontale ondergrond plaat-sen. • Spuit het product nooit af met water. • Vervang vanwege veiligheidsredenen versleten of be-schadigde onderdelen. • Werkzaamheden die in deze gebruikshandleiding nietzijn beschreven, mogen alleen worden uitgevoerddoor een gespecialiseerde werkplaats.

Aanwijzingen:Onderhoud het product zorgvuldig. Controleer of bewe-gende delen probleemloos functioneren en niet klemmen,of onderdelen gebroken of beschadigd zijn, waardoor defunctie van het product wordt beïnvloed.

11. 1 Heggenschaar1. Controleer de vaste zitting van de schroeven in demaaibalken. 2. Lichte afslijting aan de snijtanden kunt u zelf gladma-ken. Slijp daartoe de tanden met een oliesteen. Alleenscherpe snijtanden zorgen voor goede snijprestaties. 3. Stompe, verbogen of beschadigde maaibalken moe-ten worden vervangen. 12 Opslag en transportBewaar het product en de bijbehorende accessoires opeen donkere, droge en vorstvrije en voor kinderen ontoe-gankelijke plaats. De optimale bewaartemperatuur ligt tussen 5 °C en 30 ˚C. Bewaar het product in de originele verpakking. Dek het product af om het te beschermen tegen stof ofvocht. Bewaar de gebruikshandleiding bij het product. 12. 1 Voorbereiden voor de opslag1. Verwijder de accu. 2. Bevestig alle veiligheidsafdekkingen. 3. Maak het product helemaal leeg. 4. Reinig en controleer het product op schade. 12.

2 Transport WAARSCHUWINGGevaar voor letsel. Neem de accu voor alle werkzaamheden aan het elek-trische gereedschap (bijv. onderhoud, werktuigwisseletc. ) alsook bij het transport en het bewaren uit hetelektrische gereedschap. Bij onvoorzien indrukken vande aan/uit-schakelaar bestaat gevaar voor letsel. • Het product mag alleen vervoerd worden aan de daar-voor bestemde handgreep. • Bevestig alle veiligheidsafdekkingen. • Om beschadigingen en letsel te vermijden, moet hetproduct tijdens het transport in voertuigen worden be-veiligd tegen omvallen en wegglijden. 13 Reparatie & bestellen vanreserveonderdelenLet op dat bij dit product de volgende delen onderhevigzijn aan gebruiksmatige of natuurlijke slijtage, resp. devolgende delen als verbruiksmateriaal wordt gebruikt.

LET OPConform de wetgeving voor productgaranties wordt ergeen garantie geboden voor schade die ontstaan isdoor incorrecte reparaties of door het niet gebruikenvan originele reserveonderdelen. Neem contact op met een servicecentrum of een erken-de specialist. Overeenkomstig geldt dit ook voor acces-soires.

Reserveonderdelen en accessoires zijn verkrijgbaar bijons servicecentrum. Scan hiertoe de QR-code op de titel-pagina. 13. 1 Bestelling van reserveonderdelenBij het bestellen van reserveonderdelen moeten de vol-gende gegevens worden vermeld:• Modelaanduiding• Artikelnummer• Gegevens op het typeplaatjeReserveonderdelen/accessoiresAccu SBP2. 0 Artikelnr. : 7909201708Accu SBP4. 0 Artikelnr. : 7909201709Oplader SBC2. 4A Artikelnr. : 7909201710Oplader SBC4. 5A Artikelnr. : 7909201711Oplader SDBC2. 4A Artikelnr. : 7909201712Oplader SDBC4. 5A Artikelnr. : 7909201713StarterKit SBSK2. 0 Artikelnr. : 7909201720StarterKit SBSK4. 0 Artikelnr. : 790920172114 Afvalverwerking en hergebruikAanwijzingen op de verpakkingDe verpakkingsmaterialen zijn re-cyclebaar. Verpakkingen milieu-vriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankteelektrische en elektronische apparatuur (AEEA)Afgedankte elektrische en elektronische appa-ratuur behoort niet bij het huishoudelijke af-val, maar moeten worden ingezameld resp. ge-scheiden worden afgevoerd. • Oude batterijen of accu’s die niet vast in het afge-dankte apparatuur zijn geïntegreerd, moeten vóór hetafvoeren op niet-destructieve wijze worden verwijderd. Het afvoeren hiervan is geregeld in de wetgeving in-zake batterijen. • Eigenaars resp. gebruikers van elektrische en elektro-nische apparaten zijn wettelijk verplicht om na gebruikde batterijen en accu's in te leveren. • De eindgebruiker is verantwoordelijk voor het wissenvan persoonsgerelateerde gegevens op het af te voe-ren afgedankte apparaat.

• Het symbool van de doorgekruiste vuilnisbak betekentdat afgedankte elektrische en elektronische appara-tuur niet bij het huishoudelijk afval mag worden ge-gooid. • Afgedankte elektrische en elektronische apparatuurkunnen bij de volgende punten kosteloos worden in-geleverd:– Openbare afvalverwijderings- of inzamelpunten(bijv.

gemeentewerven)– Verkooppunten van elektrische apparaten (statio-nair en online), voor zover dealers verplicht zijn zeterug te nemen of dit vrijwillig aanbieden. – Tot drie afgedankte elektronische apparaten perapparaattype, met een randlengte van niet meerdan 25 centimeter, kunnen gratis naar de fabrikantworden teruggebracht zonder eerst een nieuw ap-paraat van de fabrikant te hoeven kopen, of naareen ander erkend verzamelpunt in je omgevingworden gebracht. 64 | NL www. scheppach. com.

– Voor verdere aanvullende terugnamevoorwaardenvan de fabrikanten en distributeurs verzoeken wiju contact op te nemen met de betreffende klanten-service. • Bij levering van een nieuw elektrisch apparaat door defabrikaat aan een particulier huishouden, kan de fabri-kant op verzoek van de eindgebruiker zorgen voor hetkosteloos afhalen van het afgedankte elektrische ap-paraat. Neem hiertoe contact op met de klantenser-vice van de fabrikant. • Deze uitspraken zijn alleen geldig voor apparaten diein de landen van de Europese Unie worden geïnstal-leerd en verkocht en die onder de Europese Richtlijn2012/19/EU vallen. In landen buiten de EuropeseUnie kunnen andere voorschriften gelden voor het af-voeren van afgedankte elektrische en elektronischeapparatuur. Aanwijzingen voor de lithium-ion accu'sAccu voor het afvoeren van het apparaat demon-teren.

• Gooi de accu niet bij het huishoudelijk afval, in openvuur (explosiegevaar) of in water. Beschadigde accu'skunnen het milieu en uw gezondheid schaden, als ergiftige dampen of vloeistoffen gaan lekken. • Defecte of verbruikte accu's moeten overeenkomstigrichtlijn 2006/66/EG worden gerecycled. • Lever het apparaat en de oplader in bij een afvalver-werkingsstation. De gebruikte kunststof- en metalenonderdelen kunnen per type gescheiden worden enzo worden gerecycled. • Voer accu's in ontladen toestand af. Wij adviseren depolen af te plakken met tape om ze te beschermen te-gen kortsluiting. Open de accu niet. • Gooi uw accu's weg volgens de lokale voorschriften. Lever accu's in bij een afvalverwerkingsstation voorverbruikte accu's, waar ze milieuvriendelijk kunnenworden gerecycled. Neem hiertoe contact op met hetplaatselijke afvalverwerkingsstation.
