Scheppach BCH3300PB Handleiding

www.scheppach.com54 | NLVerklaring van de symbolen op het productHet gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De vei-ligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betre?ende ongevallenpreventie niet vervangen.Lees voorafgaand aan de ingebruikname de gebruikshandleiding en de veiligheidsvoor-schriften!Let op! Benzine is zeer licht ontvlambaar. Vermijd roken, open vuur of vonkenregen in de buurt van brandstof. Waarschuwing!

Bij het niet in acht nemen, bestaat levensgevaar, gevaar voor letsel of beschadiging aan het werktuigLet op gevaar voor letsel!Handen en voeten niet bij een draaiende motor met het mes in aanraking brengen.Houd kinderen, toeschouwers en assistenten 15 m uit de buurt van de bosmaaier!Stevig schoeisel dragen!Gebruik een veiligheidshelm, gehoorbescherming en veiligheidsbril!Werkhandschoenen dragen!Let op! De uitlaat en andere delen van de motor worden tijdens het bedrijf zeer heet, niet aanraken!40:1Symbool voor de in te vullen “mengverhouding benzine/olie” op de tankdop.Let op! Gevaar voor verwonding door weggeslingerde voorwerpenHet product voldoet aan de geldende EU-bepalingen.Het product voldoet aan de geldende Servische richtlijnen.Let op voor terugslag!

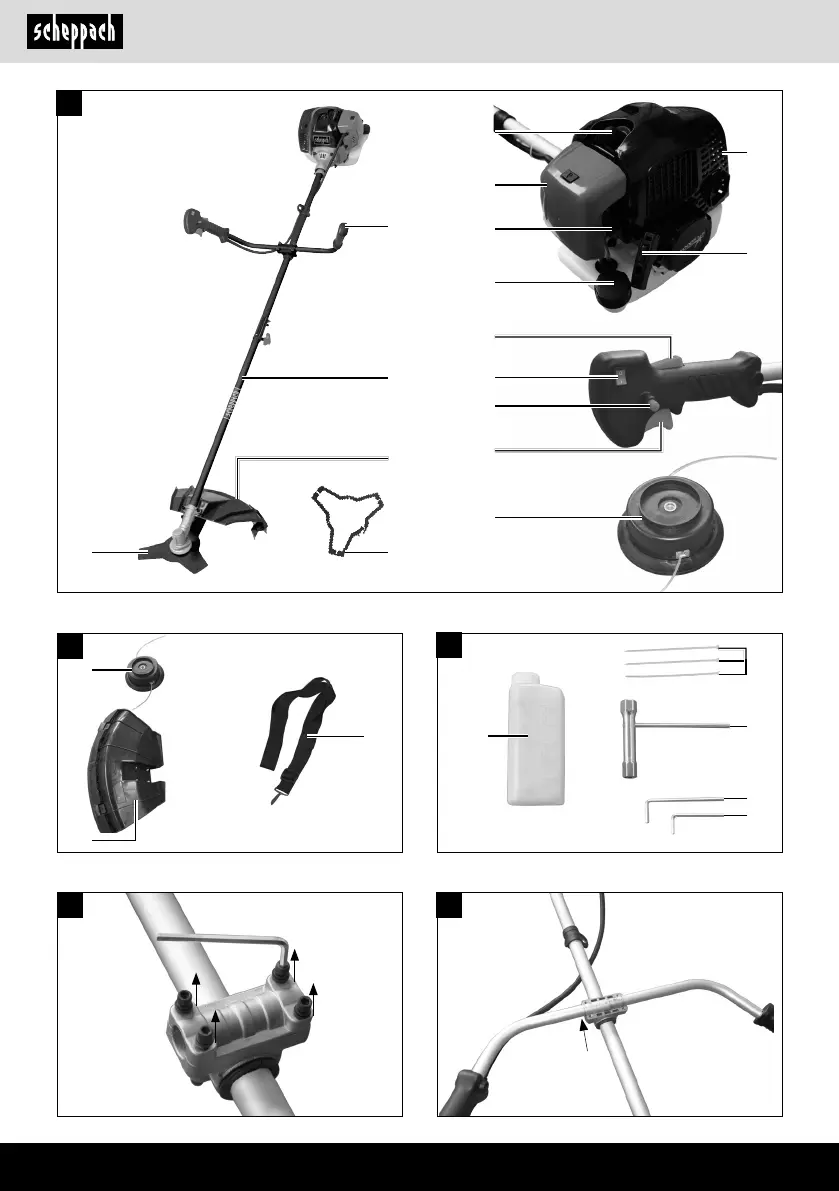

www. scheppach. comNL | 57 5. Geleidingshandgreep6. Aan/uit-schakelaar7. Gashendelblokkering8. Gashendel9. "Vergrendeling" gashendel10. Choke-hendel11. Starterkoord12. Bougiestekker13. Afdekking ventilatorhuis14. Benzinetank15. Behuizing voor motorkoeling16. Brandstofpomp17. Draagriem18. Menges olie-benzine19. Bougiesleutel20. Inbussleutel gr. 421. Inbussleutel gr. 522. Kabelbinder3. Beoogd gebruikHet product mag uitsluitend worden gebruikt waarvoor het bedoeld is. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor ontstane schade of elke vorm van letsel. Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de ge-bruikshandleiding maken deel uit van het beoogd ge-bruik.

Personen die het product gebruiken of onderhoud aan het product verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren. De fabrikant is niet aansprakelijk voor wijzigingen die aan het product worden aangebracht en de hieruit voortvloeiende schade. Het product mag uitsluitend met de originele onderde-len en originele accessoires van de fabrikant worden gebruikt. De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aan-gegeven afmetingen moeten in acht worden genomen. De motorzeis (gebruik van het snijmes) is geschikt voor het snoeien van lichte houtige gewassen, zwaar onkruid en kreupelhout. De motortrimmer (gebruik van de draadspoel met snij-draad) is geschikt voor het maaien van gazons, gras-velden en licht onkruid.

Het opvolgen van de gebruiks-handleiding van de fabrikant is een voorwaarde voor een correct gebruik van de machine. 1. InleidingFabrikant:Scheppach GmbHGünzburger Straße 69D-89335 IchenhausenGeachte klant,Wij wensen u veel plezier en succes bij het werken met uw nieuwe product.

Aanwijzing:De fabrikant van dit product is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aan-sprakelijk voor schade die aan dit product of door dit product ontstaan bij:• Ondeskundige behandeling• Het niet in acht nemen van de gebruikshandleiding• Reparaties door derden, niet geautoriseerde vak-mensen• Inbouw en vervanging van niet-originele reserveon-derdelen• Gebruik dat niet conform de voorschriften is• Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113Let op:De gebruikshandleiding maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen, hoe u met het product veilig, vakkundig en economisch werkt, hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltij-den vermindert en de betrouwbaarheid en levensduur van het product verhoogt.

Aanvullend op de veilig-heidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het product geldende voorschriften van uw land in acht nemen. Maak u voor aanvang van de werkzaamheden bekend met alle bedienings- en veiligheidsinstructies. Gebruik het product uitsluitend als beschreven en voor de aan-gegeven toepassingen. Bewaar de gebruikshandlei-ding daarom goed, en verstrek alle documentatie als het product wordt doorgegeven aan derden. 2. Productbeschrijving (afb. 1)Leveringsomvang1. Spoel met snijdraad2. Bescherming3. Stuurbeugel met aandrijfas4. Snijmes.

www. scheppach. com58 | NLVerklaring van de signaalwoorden in de gebruiks-handleidingm GEVAARSignaalwoord voor aanduiding van een direct aanwezige, gevaarlijke situatie die, indien deze niet wordt vermeden, de dood of ernstige ver-wondingen tot gevolgd heeft. m WAARSCHUWINGSignaalwoord voor aanduiding van een moge-lijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot de dood of ernstige ver-wondingen kan leiden. m VOORZICHTIGSignaalwoord voor aanduiding van een moge-lijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot geringe of matige verwon-dingen kan leiden. LET OPSignaalwoord voor aanduiding van een mogelij-ke gevaarlijke situatie die, indien deze niet wordt vermeden, materiële schade aan producten of ei-gendommen tot gevolg kan hebben. 4.

Algemene veiligheidsvoorschriftenm WAARSCHUWING Lees alle veiligheidsvoor-schriften en aanwijzingen, afbeeldingen en techni-sche gegevens, waar dit product van is voorzien. Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik. VeiligheidsinstructiesDit apparaat is niet bestemd voor gebruik door per-sonen (inclusief kinderen) met fysieke, sensorische of verstandelijke beperkingen of met een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon, of zijn geïnstrueerd over het gebruik van het apparaat. Kinderen moeten onder toezicht staan, zodat ze niet met het apparaat kunnen gaan spelen.

Elk ander gebruik, dat in deze handleiding niet uitdruk-kelijk toegelaten wordt, kan tot schade aan het appa-raat leiden en een ernstig gevaar voor de gebruiker vormen. Let met name ook op de beperkingen in de veiligheidsvoorschriften. Let op.

Vanwege het risico op lichamelijk letsel bij de gebruiker, mag de benzinemotorzeis niet worden gebruikt voor de volgende werkzaamheden: voor het reinigen van looppaden en als hakselaar voor het verkleinen van boom- en hegsnijafval. Verder mag de benzinemotorzeis niet worden gebruikt voor het egali-seren van bodemone?enheden, zoals molshopen. Om veiligheidsredenen mag de zeis met benzinemotor niet als aandrijfaggregaat voor andere gereedschapssets van welk type dan ook worden gebruikt. De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand ge-bruik is niet volgens de voorschriften. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor ont-stane schade of elke vorm van letsel.

Wie mogen het apparaat niet gebruiken:Personen die niet bekend zijn met de gebruikshand-leiding, kinderen onder de 16 jaar en personen die onder invloed van alcohol, drugs of medicijnen staan. Gebruiksuren van de zeis met benzinemotorOok al mag een motorzeis op elk moment worden ge-bruikt, toch moet de gebruiker rekening houden met de mensen in zijn omgeving. Let erop dat onze producten volgens het beoogd ge-bruik niet voor bedrijfsmatige, ambachtelijke of indus-triële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het product in be-drijfsmatige, ambachtelijke of industriële ondernemin-gen of bij soortgelijke werkzaamheden worden ingezet. De fabrikant is niet aansprakelijk voor schade die het gevolg is van oneigenlijk gebruik of onjuiste bediening.

www. scheppach. comNL | 59 • Kantel in dat geval niet verder dan absoluut nood-zakelijk en til alleen het gedeelte op dat van de be-diener verwijderd is. Beide handen moeten in de bedieningspositie zijn, voordat u het apparaat weer naar de grond beweegt. • Houd handen en voeten uit de buurt van de rote-rende onderdelen. • Het apparaat nooit optillen of dragen als de motor nog draait. • Verwijder de bougie uit het voetstuk: – als u niet met het apparaat werkt, – voor het verhelpen van een blokkade, – voor controle, reiniging of werkzaamheden aan het apparaat, – na het aanraken van een voorwerp. Controleer het apparaat op schade en repareer dit zo nodig, – als het onregelmatig begint te trillen (direct con-troleren). 4. Onderhoud en opslag• Let op dat alle moeren, bouten en schroeven goed zijn vastgedraaid omer zeker van te zijn dat het ap-paraat zich in een veilige werktoestand bevindt.

• Controleer regelmatig de grasvanginrichting op slij-tage. • Vervang om wille van veiligheidsredenen versleten of beschadigde onderdelen. • Bij roterende maaiers mogen uitsluitend reserve-snij-inrichtingen van het overeenkomstige type wor-den gebruikt. – Bewaar het apparaat nooit volgetankt in een ge-bouw, waar gassen vlammen of vonken kunnen bereiken. – Laat de motor voor opslag in een reservoir af-koelen. – Om het gevaar op brand te beperken dient u de motor, geluiddemper, accuvak en brandstoftank vrij van gras, bladeren en overtollig vet te houden. – Als de benzinetank moet worden geleegd, doe dat dan buiten. Bijzondere veiligheidswaarschuwing1. Houd de grepen van de motorzeis goed met bei-de handen vast. Als u de werkzaamheden onder-breekt, brengt u de gashendel in neutrale stand. 2. Neem bij werkzaamheden een stabiele, gelijkma-tige houding in. 3.

Houd de motorsnelheid op het voor het snijden vereiste niveau; zet de motorsnelheid nooit hoger dan het vereiste niveau. 1. Opleiding• Lees de instructies zorgvuldig door.

Zorg dat u ver-trouwd bent met de bedieningselementen en het gebruik van het apparaat conform de voorschriften. • Laat kinderen of personen nooit het apparaat gebrui-ken als ze niet met deze aanwijzingen bekend zijn. De wettelijke bepalingen van een land kunnen een minimumleeftijd voor de gebruiker voorschrijven. • Maai nooit wanneer personen, met name kinderen, of dieren zich in de buurt bevinden. • De bediener of gebruiker is verantwoordelijk voor onge-vallen of schade aan andere mensen of hun eigendom. • Laat de motor niet in ruimtes draaien. De uitlaatgas-sen bevatten schadelijke koolmonoxide. 2. Voorbereiding• Draag tijdens het maaien altijd goed schoeisel en een lange broek. • Gebruik het apparaat niet als u op blote voeten loopt of sandalen draagt.

• Inspecteer grondig het gebied waar het apparaat moet worden gebruikt; verwijder alle stenen, stok-ken, draden, botten en andere voorwerpen. • Controleer de lemmeten, pennen en snij-inrich-ting voor elk gebruik of zichtbare schade of slijta-ge. Vervang versleten of beschadigde lemmeten en schroeven paargewijs zodat de balans kan worden gewaarborgd. • Wees bij apparaten met lemmeten voorzichtig, aan-gezien een lemmet er voor kan zorgen dat de ande-re lemmeten gaan roteren. 3. Bedrijf• Gebruik het apparaat alleen bij daglicht of goede kunstmatige verlichting. • Gebruik het apparaat niet bij vochtig gras. • Neem bij werkzaamheden, met name op hellingen, een veilige stabiele stand in. • Loop en ren niet. • Wees met name voorzichtig als u op een helling van richting verandert. • Snijd geen gras op overmatig steile hellingen.

• Wees met name voorzichtig als het apparaat moet worden omgedraaid of als u het naar u toe trekt. • Gebruik het apparaat nooit met defecte veiligheids-voorzieningen of -borden alsook zonder bescher-ming voor uzelf. • Schakel de motor overeenkomstig de aanwijzingen in en houd uw voeten buiten het bereik van de lem-met(en).

www. scheppach. com60 | NLSnijsnelheid max. 6800 min-1Snijgegevens bosmaaierSnijdiameter 255 mmSnijbladdikte 1,4 mmTandenaantal 3Snijsnelheid max. 8300 min-1AandrijvingCilinderinhoud 32,6 cm³Nominaal motorvermogen 1,0 kWVolume van de benzinetank 750 cm³CO2-uitstoot 885,9 g/kWhMotortype2-takt motor, luchtgekoeldGewicht 6,9 kgTechnische wijzigingen voorbehouden. Geluid en trillingm Waarschuwing: Lawaai kan ernstige gezondheids-klachten tot gevolg hebben. Als het geluid van de ma-chine hoger is dan 85 dB, dient u geschikte gehoorbe-scherming te dragen. GeluidswaardenGeluidsvermogensniveau LWA106 dB Geluidsdrukniveau LpA98 dBOnzekerheid KWA/pA3 dBTrillingseigenschappenTrilling Ahvlinks 4,1 m/s²rechts 5,1 m/s²Meetonzekerheid Khv1,5 m/s²Beperk de geluidsproductie en trilling tot een minimum. • Gebruik uitsluitend goed functionerende apparaten. • Onderhoud en reinig het apparaat regelmatig.

• Pas uw werkwijze aan het apparaat aan. • Zorg dat het apparaat niet overbelast raakt. • Laat het apparaat eventueel controleren. • Schakel het apparaat uit als deze niet in bedrijf is. • Draag handschoenen. 6. Uitpakken• Open de verpakking en haal het product er voorzichtig uit. 4. Als het gras tijdens het bedrijf in het lemmet vast-klemt, of u moet het apparaat controleren resp. bij-vullen met brandstof, schakelt u altijd de motor uit. 5. Als het lemmet een hard voorwerp, zoals bijvoor-beeld een steen, raakt, stopt u direct de motor en controleert u of het lemmet is beschadigd. Ver-vang in dit geval het lemmet door een nieuwe. 6. Als iemand u tijdens de werkzaamheden roept, moet u altijd de motor uitschakelen voordat u zich omdraait. 7. Raak nooit de bougies of kabel aan terwijl de mo-tor draait. Bij het niet in acht nemen, bestaat een gevaar op een elektrische schok. 8.

Bij het niet in acht nemen, kunnen ern-stige brandwonden ontstaan. 9. Als u op een locatie klaar bent met snijden en de werkzaamheden op een andere locatie wilt voort-zetten, schakelt u de motor uit en draait u de machi-ne dusdanig dat het lemmet van uw lichaam afwijst. 10. Controleer of de snij-inrichting bij neutrale stand van de motor is gestopt met draaien, voordat u opnieuw met het apparaat gaat werken. Restrisico'sHet product is vervaardigd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's. • Bovendien kunnen er ondanks alle getro?en voor-zieningen verborgen restrisico's bestaan. • Restrisico's kunnen worden geminimaliseerd als de “veiligheidsvoorschriften” en het “gebruik conform de voorschriften” alsook de bedieningshandleiding worden opgevolgd.

• Voorkom het onvoorzien opstarten van het product. Gebruik het inzetstuk dat in deze gebruikshandlei-ding wordt aanbevolen. U verkrijgt dan optimale prestaties met uw product. • Houd uw handen en voeten buiten de werkomge-ving, wanneer het product in bedrijf is. 5. Technische gegevensSnijgegevens grastrimmerSnijdiameter 450 mmDraaddikte 2 x 2,4 mmDraadlengte 4 m.

www. scheppach. comNL | 61 Doe telkens de juiste benzine en 2-takt-olie in de meege-leverde menges. Schud vervolgens de tank goed door. Gebruik nooit olie voor 4-takt-motoren of watergekoel-de 2-takt-motoren. Hierdoor kan de bougie verontrei-nigd raken, de uitlaat geblokkeerd raken of de zuiger-veer verstopt raken. Brandstofmengsels die een maand of langer niet zijn gebruikt, kunnen de carburateur verstoppen of de wer-king van de motor beïnvloeden. Voer brandstof wat u niet nodig heeft, in een luchtdichte tank en bewaar deze in een donkere, koele ruimte. 2. Brandstof-mengtabelMengmethode: 40 delen benzine op 1 deel olieVoorbeeld:1 l benzine: 0,025 l 2-takt-olie5 l benzine: 0,125 l 2-takt-olieWaarschuwing. Let op de uitlaatgassen. Schakel de motor voor het tanken altijd uit. Gooi nooit benzine in het apparaat, terwijl de motor draait of heet is. Er bestaat brandgevaar. 8.

Montage en bedieningm Let op. Het product voor de ingebruikstelling in ieder ge-val volledig monteren. MontageBij de samenstelling van deze machine moet u de aan-gegeven montage-aanwijzingen opvolgen. 1. Monteer de greep aan de machine (afb. 4 - 6)• Draai de inbusbouten los en breng vervolgens de linker- en rechtergreep in het midden van de greep-houder. • Monteer vervolgens de greephouder en haal de in-busbouten aan. 2. As monteren (afb. 7)• Druk het onderste deel van de schacht (b) omlaag tot de vergrendelbouten (a) in het boorgat (c) van de schacht vastklikt. Het is eenvoudiger als u de on-derkant van de schacht (b) iets in beide richtingen draait. De pen (a) bevindt zich in de juiste positie wanneer deze volledig in het boorgat is geplaatst. • Haal vervolgens de knop (d) goed aan.

• Verwijder het verpakkingsmateriaal evenals de ver-pakkings- en transportbeveiligingen (indien voor-handen). • Controleer of de inhoud van de levering volledig is. • Controleer het product en de hulpstukken op trans-portschade. Bij klachten moet direct contact worden opgenomen met de expediteur.

Reclamaties op een later tijdstip worden niet erkend. • Bewaar de verpakking indien mogelijk tot na het ver-strijken van de garantietijd. • Maak u voor aanvang van de werkzaamheden be-kend met het product aan de hand van de gebruiks-handleiding. • Gebruik bij accessoires alsook slijtage- en reserve-onderdelen uitsluitend originele onderdelen. Reser-veonderdelen zijn verkrijgbaar bij de leverancier. • Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan. m WAARSCHUWING. Het product en de verpakkingsmaterialen zijn geen kinderspeelgoed. Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen. Er be-staat gevaar voor inslikken en verstikkingsgevaar. 7. Voor de ingebruiknameControleer het apparaat voor elke ingebruikname op: • Dichtheid van het brandstofsysteem.

• Perfecte staat en volledigheid van de veiligheids-voorzieningen en de snij-inrichting. • Stevige bevestiging van de schroefverbindingen. • Soepel lopen van alle bewegende delen. 1. Brandstof en olieAanbevolen brandsto?enGebruiken uitsluitend een mengsel van loodvrije ben-zine en speciale 2-taktmotorolie. Meng het brandstof-mengsel volgens de brandstofmengtabel. Let op: Gebruik geen brandstofmengsel dat meer dan 90 dagen lang opgeslagen is geweest. Let op: Gebruik geen 2-takt olie dat een mengverhou-ding van 100:1 adviseert. Bij schade aan de motor op basis van onvoldoende smering vervalt de garantie van de fabrikant. Let op: Gebruik alleen aangewezen en goedgekeurde tanks voor het transport en de opslag van brandstof.

www. scheppach. com62 | NL5. Breng de draagriem aan. (afb. 17 - 21)• Breng de band aan zoals afgebeeld. BedrijfBij het werken met het apparaat moet de kunststof-beschermkap voor mes- of draadbediening zijn ge-monteerd om te voorkomen dat voorwerpen worden weggeslingerd. Het geïntegreerde mes (A) in de snijdraad-bescherm-kap snijdt het draad automatisch af op de optimale lengte. (afb. 16)Benzine bijvullenm Letselgevaar. Benzine is explosief. Voor het vullen van de tanks met benzine de motor uitschakelen en laten afkoelen. m Gevaar voor schade aan het apparaat. Het apparaat wordt zonder motor- of transmissie-olie geleverd. LET OP. Voor de ingebruikname moet u het benzi-ne/olie-mengsel bijvullen. • Schroef de tankdop (14) los en neem deze af. (afb. 1)• Giet voorzichtig het benzine/olie-mengsel in. Niet morsen. • Schroef de tankdop met de hand vast. Benzine aftappen (afb.

40)• Houd een opvangbak onder de aftapplug voor de benzine. • Schroef de tankdop los en verwijder deze. • Tap het benzine/oliemengsel volledig af. • Schroef de tankdop met de hand weer vast. Apparaat startenStart het apparaat niet, voordat u deze volledig heeft gemonteerd. m Letselgevaar. Gebruik het apparaat niet als u een defect hebt ontdekt. Als een onderdeel is beschadigd, moet u dit eerst vervangen voordat u het apparaat gaat gebruiken. Voor gebruik controleren. • Controleer of het apparaat zich in een veilige toe-stand bevindt:• Controleer het apparaat op lekken. 3. Handgreep monteren (afb. 11 - 13)• Bevestig de bescherming met de als standaardac-cessoire meegeleverde sleutel. • Haal de schroeven goed aan. m Waarschuwing. Gebruik uitsluitend reserveonder-delen en accessoires van de fabrikant.

Lijn de beide boorgaten van de ens en de afdek-king uit. Houd de ens vast met een schroeven-draaier en draai de steeksleutel rechtsom; de moer zal loskomen. • Bevestig de nylon-snijkop. Verwijderen de afdekking door de moer los te draai-en. Houd de ens vast, bevestig de nylon snijkop op de steel en draai deze linksom; de nylon-snijkop wordt bevestigd. (afb. 15)• Losmaken de nylon-snijkop. Houd de ens vast met een schroevendraaier en draai vervolgens de nylon-snijkop rechtsom; nu kan hij worden vervangen. Bosmaaier / snijmes• Bevestig het lemmet. (afb. 8 - 10)Verwijder de buitenens na het losdraaien van de moeren. Lijn vervolgens het lemmet (4), de buiten-ens (24), de afdekking (23) en de moer uit. Let op dat de draairichting van het lemmet moet overeen-komen met de richting van de pijl op het lemmet.

Houd de ens vast met een schroevendraaier en draai de moer linksom vast; zorg ervoor dat de moer goed vastzit. • Losmaken van het lemmet. Houd de ens vast met een schroevendraaier en draai de moer los; dan kunt u het lemmet verwijderen. •m Waarschuwing. Controleer voor gebruik of de snijkop goed is gemon-teerd. Aanwijzing: De verpakkingsmaterialen bestaan uit gerecycled materiaal. Verwijder de verpakkingsmate-rialen overeenkomstig de richtlijnen.

www. scheppach. comNL | 63 12. Als de motor warm is, kan de gashendel direct in de aan-stand worden gezet wanneer de machine opnieuw wordt gestart. Aanwijzing: Als de motor ook na meerdere pogingen niet aanspringt, dient u het hoofdstuk "Verhelpen van storingen aan de motor". Aanwijzing: Trek het starterkoord er altijd recht uit. Als het starterkoord onder een hoek wordt aangetrok-ken, kan er wrijving bij het oog ontstaan. Door deze wrijving slijt het koord door en slijt sneller. Houd altijd de greep van het starterkoord vast, terwijl het koord weer naar binnen wordt getrokken. Laat het koord nooit in uitgetrokken toestand, terug-schieten. Aanwijzing: Start de motor niet in hoog gras. m Let op: Na het uitschakelen van de motor blijft de zeis nog enkele seconden nalopen; blijf dus uit de buurt van de snijkop van de motorzeis tot deze volledig tot stilstand is gekomen. 9.

WerkwijzeVerlengen van de snijdraadWaarschuwing. Gebruik geen metaaldraad of met kunststof omhulde metalen draad van welke soort dan ook in de trimmerdraadklos. De gebruiker kan hierdoor ernstig gewond raken. Om de snijdraad te verlengen, laat u de motor vol gas draaien en tikt u met de spoel een keer op de grond. De draad wordt dan automatisch langer. (afb. 41)Vervolgens snijdt het mes binnen in de beschermings-plaat de draad op de juiste lengte af. (afb. 16)m Voorzichtig: Verwijder regelmatig alle gras- en on-kruidresten om het oververhitten van de steelbuis te voorkomen. Gras-/onkruidresten hopen zich op onder het veiligheidsschild, waardoor er onvoldoende koe-ling van de steelbuis ontstaat. Verwijder deze resten voorzichtig met een schroevendraaier of gelijksoortig. (afb.

42)Verschillende maaimethodesWanneer het apparaat correct is gemonteerd, maait het onkruid en hoog gras op moeilijk bereikbare plaat-sen, zoals langs hekken, muren en funderingen, en rondom bomen. • Controleer het apparaat op zichtbare schade. • Controleer of alle onderdelen van het apparaat goed zijn aangebracht.

• Controleer of alle veiligheidsvoorzieningen zich in goede staat bevinden. m Letselgevaar. Verwijder voor aanvang van de werkzaamheden altijd eerst alle voorwerpen die op de grond liggen en tijdens het gebruik door de maaier kunnen worden weggeslin-gerd. Starten (afb. 21 - 27)Chokehendel:• Warme motor / choke gesloten: • Koude motor / choke open: Zodra het apparaat conform de voorschriften is ge-monteerd, start u de motor als volgt:1. Apparaat op een hard, vlak oppervlak opstellen. 2. Druk de motorschakelaar in de Aan-positie. (afb. 22)3. Open de chokehendel (10). (afb. 23)4. Druk de brandstofpomp (16) meer dan 5 keer in. (afb. 24)5. Trek 3 tot 5 keer aan de greep van de starterkoord (11) om de motor te starten. (afb. 25)6. Trek de kabel aan tot de motor start. (afb. 25)7. Wacht kort en zet vervolgens de chokehendel (10). (afb. 26)8.

Als de motor stationair draait, drukt u eerst de vrijgavehendel (7) in en drukt u vervolgens op de gashendel (8). Het apparaat draait. Als u de ga-shendel op half gas wil vergrendelen, drukt u op de vergrendelknop (9). (afb. 27)9. Draadlengte tijdens de werkzaamheden aanpassen:Dit apparaat beschikt over een snijkop, die functi-oneert volgens het principe "aanraken en verder". U kunt meer draadlengte geven door met de snij-kop tegen de schijf te tikken, terwijl de motor op hoogste snelheid draait: De nylondraad wordt automatisch vrijgegeven en het mes snijdt de overtollige lengte af. (afb. 41)10. Als er problemen optreden, schakelt u de motor uit; het apparaat stopt. Als u de snijkop wilt stop-pen, laat u de gashendel (8) los. (afb. 27)11. Als er zich een probleem voordoet, trekt u de pen van de veiligheidsband los en maakt u direct de motorzeis los. Motor uitschakelen (afb. 22).

www. scheppach. com64 | NLm Waarschuwing: Verwijderen met het apparaat geen voorwerpen van trottoirs etc. Het apparaat is een krachtig gereedschap, en klei-ne stenen of andere voorwerpen kunnen 15 meter of meer worden weggeslingerd en verwondingen of schade aan auto's, huizen en ruiten veroorzaken. VastklemmenAls het snijmes vastloopt omdat de vegetatie te dicht is, dient u de motor onmiddellijk te stoppen. Maak het apparaat vrij van gras en kreupelhout voordat u deze weer opnieuw in gebruik neemt. (afb. 42)Vermijd terugslagBij het werken met het snijmes bestaat het risico op te-rugslag als het een stevig obstakel raakt (boomstam, tak, boomstronk, steen of iets dergelijks). Het apparaat wordt daarbij tegen de draairichting van het gereedschap in te-ruggeslingerd. Dit kan leiden tot verlies van controle over het apparaat.

Gebruik het snijmes niet nabij hekken, me-talen stijlen, afbakeningsstenen of fundamenten. 10. Reiniging en opslagReiniging• Houd de grepen olievrij zodat u een goede houvast heeft. • Reinig zo nodig het apparaat met een vochtige doek en eventueel met een mild spoelmiddel. • Zorg dat de veiligheidsinrichtingen, de ventilaties-leuven en de motorbehuizing zo stof- en vuilvrij mo-gelijk zijn. Wrijf het product met een schone doek af en blaas deze met perslucht bij lage druk uit. • Wij adviseren u, om het product direct na elk gebruik te reinigen. • Maak het product regelmatig schoon met een voch-tige doek en een beetje zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de kunststofonderdelen van het product aantasten. Let op dat er geen water in het product binnendringt. m Let op. • Trek vóór elke reiniging de bougiestekker los.

• Dompel het apparaat om te reinigen nooit onder in water of andere vloeisto?en. • Bewaar de motorzeis op een veilige en droge plaats en buiten het bereik van kinderen.

OpslagVoorzichtig: Berg het apparaat nooit langer op dan 30 dagen zonder de volgende stappen uit te voeren:Het kan ook worden gebruikt voor "maaien" om wild-groei dicht bij de grond te verwijderen voor het voor-bereiden van een tuin of het schoonmaken van een speciek gebied. (afb. 43)m Let op: Zelfs bij voorzichtig gebruik zal het maaien bij funderingen, stenen of betonnen muren, etc. leiden tot boven normale slijtage van de draad. Trimmen/maaienZwenk de trimmer met een zeisachtige beweging van zijkant naar zijkant. Houd de draadspoel altijd parallel ten opzichte van de ondergrond. Controleer het ter-rein en stel de gewenste maaihoogte vast. Houd de draadspoel in de gewenste hoogte om een gelijkmati-ge snede te verkrijgen. (afb.

43)Laag trimmenHoud de trimmer met een lichte kanteling recht voor u, zodat de onderkant van de spoel zich boven de grond bevindt en de draad de juiste maaihoogte raakt. Maai altijd van u af. Trek de trimmer niet naar u toe. Maaien bij een hek / fundamentBenader bij het maaien langzaam gaashekken, pike-thekken, natuurstenen muren en fundamenten om er dicht langs te maaien, maar zonder dat u met de draad tegen de hindernis slaat. Als de draad bijvoorbeeld in contact komt met stenen, stenen muren of fundamen-ten, zal deze slijten of rafelen. Als de draad het gaas raakt, breekt het af. Trimmen rondom bomenTrim rondom boomstammen, benader deze langzaam zodat de draad de schors niet raakt. Loop rond de boom en maai hierbij van links naar rechts. Benader gras of onkruid met het uiteinde van de draad en kantel de draadspoel iets naar voren. Waarschuwing: Wees uiterst voorzichtig bij maaien.

Neem bij dergelijke werkzaamheden een afstand van 30 meter tussen u en andere personen of dieren in acht. MaaienBij het maaien, pakt u alle vegetatie tot op de bodem mee. Hiertoe kantelt u de spoel naar rechts in een hoek van 30 graden. Zet de handgreep in de gewenste positie.

www. scheppach. comNL | 65 Onderhoudsschemana 12 bedrijfsurenna 24 bedrijfsurenna 36 bedrijfsurenLuchtlter reinigen reinigen vervangenBougie controleren reinigen vervangenDeskundige controle vereist:• Als de maaier een voorwerp tegenkomt. • Als de motor plotseling stopt. • Als het mes is verbogen (niet zelf weer rechtbui-gen. ). • Als de aandrijving beschadigd is. Vervangen van de spoel/het snijdraad (afb. 35 - 39)1. De spoel (1), zoals in hoofdstuk 8. 4 beschreven, demonteren. De spoel samendrukken en een be-huizingshelft verwijderen (afb. 35). 2. Spoelschotel uit de spoelbehuizing nemen (afb. 36). 3. Eventueel snijdraad verwijderen. 4. Vouw de nieuwe snijdraad in het midden en hang deze lus in de uitsparing van de spoelschotel. (afb. 37)5. Wikkel de draad onder spanning linksom op. De spoelverdeler scheidt hierbij de beide helften van het snijdraad. (afb. 38)6.

Haak de laatste 15 cm van de twee draadeinden in de tegenoverliggende draadhouders van de spoelschotel. (afb. 39)7. Breng de beide draadeinden door de metalen oogjes in de spoelbehuizing. 8. Druk de spoelschotel in de spoelbehuizing. (afb. 36)9. Trek kort en stevig aan beide draadeinden om ze uit de draadhouders los te maken. 10. Voeg de behuizingshelften weer samen. (afb. 35)11. Overtollig draad tot ca. 13 cm afkorten. Dit ver-mindert de belasting van de motor tijdens het star-ten en opwarmen. 12. Spoel weer monteren (zie hoofdstuk 8. 4). Als de volledige spoel wordt vervangen, kunt u punt 3-6 overslaan. Slijpen van het snijmesHet snijmes kan na verloop van tijd bot worden. • Als u dit constateert, moet u de schroef losdraaien waarmee het snijmes op de beschermkap is beves-tigd. • Zet het mes vast in een bankschroef.

• Slijp alle 3 de lemmets van het mes met een plat-te vijl en let erop dat de hoek van de snijkant wordt aangehouden. Vijl slechts in één richting. Het apparaat opbergenAls u het apparaat langer dan 30 dagen wilt opbergen, moet deze hiervoor geschikt worden gemaakt.

Anders zal de in de carburateur aanwezige, resterende brand-stof verdund worden en kan een rubberachtig bezink-sel achterblijven. Hierdoor wordt het starten moeilijker en zullen er kostbare reparatiewerkzaamheden moe-ten worden uitgevoerd. 1. Verwijder langzaam het deksel van de brandstof-tank om eventuele druk in de tank af te tappen. Leeg de tank voorzichtig. 2. Start de motor en laat deze draaien tot de mo-tor stopt om het brandstof uit de carburateur te verwijderen. 3. Laat de motor afkoelen (ca. 5 minuten). 4. Verwijder de bougie5. Doe 1 theelepel schoon 2-takt-olie in de verbran-dingsruimte. Trek nu meerdere keren langzaam aan het starterkoord om de interne componenten van een oliecoating te voorzien. Plaats de bougie weer terug. Aanwijzing: Berg het apparaat op een droge locatie op, ver uit de buurt van mogelijke ontstekingsbronnen, zoals bijv.

een oven, heetwaterboiler met gas, gasdroger etc. Opnieuw in gebruik nemen1. Verwijder de bougie. 2. Trek snel aan het starterkoord om overtollige olie uit de verbrandingsruimte te verwijderen. 3. Reinig de bougie en let op de juiste elektrodeaf-stand op de bougie; of plaats een nieuwe bougie met de juiste elektrodeafstand. 4. Bereid het apparaat voor gebruik voor. 5. Vul de tank met het juiste brandstof-/oliemengsel. Zie de brandstof-mengtabel. TransportAls u het apparaat wilt transporteren, moet u de ben-zinetank leegmaken, zoals in hoofdstuk 8 wordt toe-gelicht. Verwijder grof vuil van het apparaat met een borstel of handveger. 11. OnderhoudSchakel altijd de motor uit en verwijder de bougiestek-ker alvorens de onderhouds- of reinigingswerkzaam-heden uit te voeren. 1. Besproei het apparaat nooit met water. Dit be-schadigd de motor. 2. Reinig het apparaat met een doek, een handveger etc.

www. scheppach. com66 | NL12. Reparatie & bestellen van reserve-onderdelenNa reparatie of onderhoud controleren of alle veilig-heidstechnische delen zijn bevestigd en in optimale toestand zijn. Delen, waarbij er gevaar voor verwon-ding voor andere personen en kinderen bestaat, on-toegankelijk bewaren. Let op: Conform de wetgeving voor productgaranties wordt er geen garantie geboden voor schade die ont-staan is door incorrecte reparaties of door het niet ge-bruiken van originele reserveonderdelen. Draag hiertoe een klantenservice of een geautoriseer-de specialist op. Overeenkomstig geldt dit ook voor accessoires. Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina. Aansluitingen en reparatiesAansluitingen en reparaties aan de elektrische appa-ratuur mogen uitsluitend door een elektromonteur wor-den uitgevoerd.

Geef bij vragen de volgende gegevens door:• Stroomtype van de motor• Gegevens van het typeplaatje van de machine• Gegevens van het typeplaatje van de motorBelangrijke aanwijzing bij reparatie:Houd er bij retourlevering van het product voor repara-tie rekening mee dat het om veiligheidsredenen vrij van olie en brandstof naar het servicestation moet worden gestuurd. 12. 1 Bestelling van reserveonderdelenBij het bestellen van reserveonderdelen moeten de volgende gegevens worden vermeld:• Modelaanduiding• Artikelnummer• Gegevens op het typeplaatje12. 2 Service-informatieLet op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*: Spoel, snijmes, bougie, luchtlter* niet persé meegeleverd.

Vervang of scherp het lemmet aan het einde van elk maaiseizoen of wanneer dit nodig is. Als de lemmets niet zijn uitgebalanceerd, zal de motor-zeis sterk trillen, wat letselgevaar oplevert. Bougie vervangen reinigen, (afb. 32 - 33)1.

Zodra de motor is afgekoeld, verwijdert u de bou-gie met de meegeleverde steeksleutel. 2. Reinig de bougie met een staalborstel. 3. Stel de opening met een voelermaat in op 0,5 tot 0,7 mm. 4. Plaats de bougie voorzichtig met de hand, zodat het schroefdraad niet beschadigd raakt. 5. Nadat u de bougie heeft geplaatst, draait u deze met de bougiesleutel vast. Luchtlter reinigen, (afb. 30 - 31)Vervuilde luchtlters verminderen het motorvermogen door een te geringe luchttoevoer naar de carburateur. Regelmatige controle is daarom absoluut noodzakelijk. • Maak het deksel van de luchtlter los en verwijderd het sponslterelement. • Plaats het deksel van het luchtlter weer terug zodat er niets in het luchtkanaal kan vallen. • Reinig het lterelement in een warm sopje, spoel het af en laat deze aan de lucht drogen. Let op: Luchtlter nooit met benzine of brandbare oplosmiddelen reinigen.

m Waarschuwing. Laat de motor nooit draaien, als het luchtlterele-ment niet is geplaatst. Haakse overbrenging smerenBehandel deze met vet op lithiumbasis. Verwijder de bout en breng het vet in, verdraai de schacht met de hand tot het vet uittreedt en breng vervolgens de bout weer aan. Apparaat bewarenReinig het apparaat na gebruik grondig. Bewaar het ap-paraat op een droge locatie; laat de motor eerst afkoelen.

www. scheppach. comNL | 67 Brandsto?en en oliën• Voor het afvoeren van het apparaat moeten de brandstoftank en het motorreservoir worden ge-leegd. • Brandstof en motorolie horen niet bij het huishoude-lijke afval of in het riool, maar moeten worden inge-zameld resp. gescheiden worden afgevoerd. • Lege olie- en brandstoftanks moet milieuvriendelijk worden afgevoerd. 13. Afvalverwerking en hergebruikAanwijzingen op de verpakking De verpakkingsmaterialen zijn re-cyclebaar. Verpakkingen milieu-vriendelijk afvoeren. Informatie over het afvoeren van versleten appara-tuur kunt u opvragen bij uw gemeente. 14. Verhelpen van storingenDe volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw product niet goed werkt. Als u het probleem hiermee niet kunt vinden en oplossen, neem dan contact op met uw service-werkplaats.

Belangrijke aanwijzing bij reparatie:Houd er bij retourlevering van het product voor reparatie rekening mee dat het product om veiligheidsredenen vrij van olie en brandstof naar het servicestation moet worden gestuurd. Storing Mogelijke oorzaak OplossingHet apparaat springt niet aan Onjuist handelen bij het starten Volg de aanwijzingen voor het startenWeggeslipte of vochtige bougieBougie reinigen of door nieuwe vervangenOnjuiste instelling carburateur Erkende klantenservice raadplegenLemmet resp. draadspoel onjuist gemonteerdMonteer het lemmet resp. de draadspoel opnieuwGeen brandstof in de tank Controleer het brandstofpeilHet apparaat springt aan, heeft echter niet het volledige vermogenOnjuiste instelling van de choke-kabelSluit de chokehendelVuil luchtlter Luchtlter reinigenOnjuiste instelling carburateur Erkende klantenservice raadplegenSnijmessen stomp Snijmessen slijpen resp.
