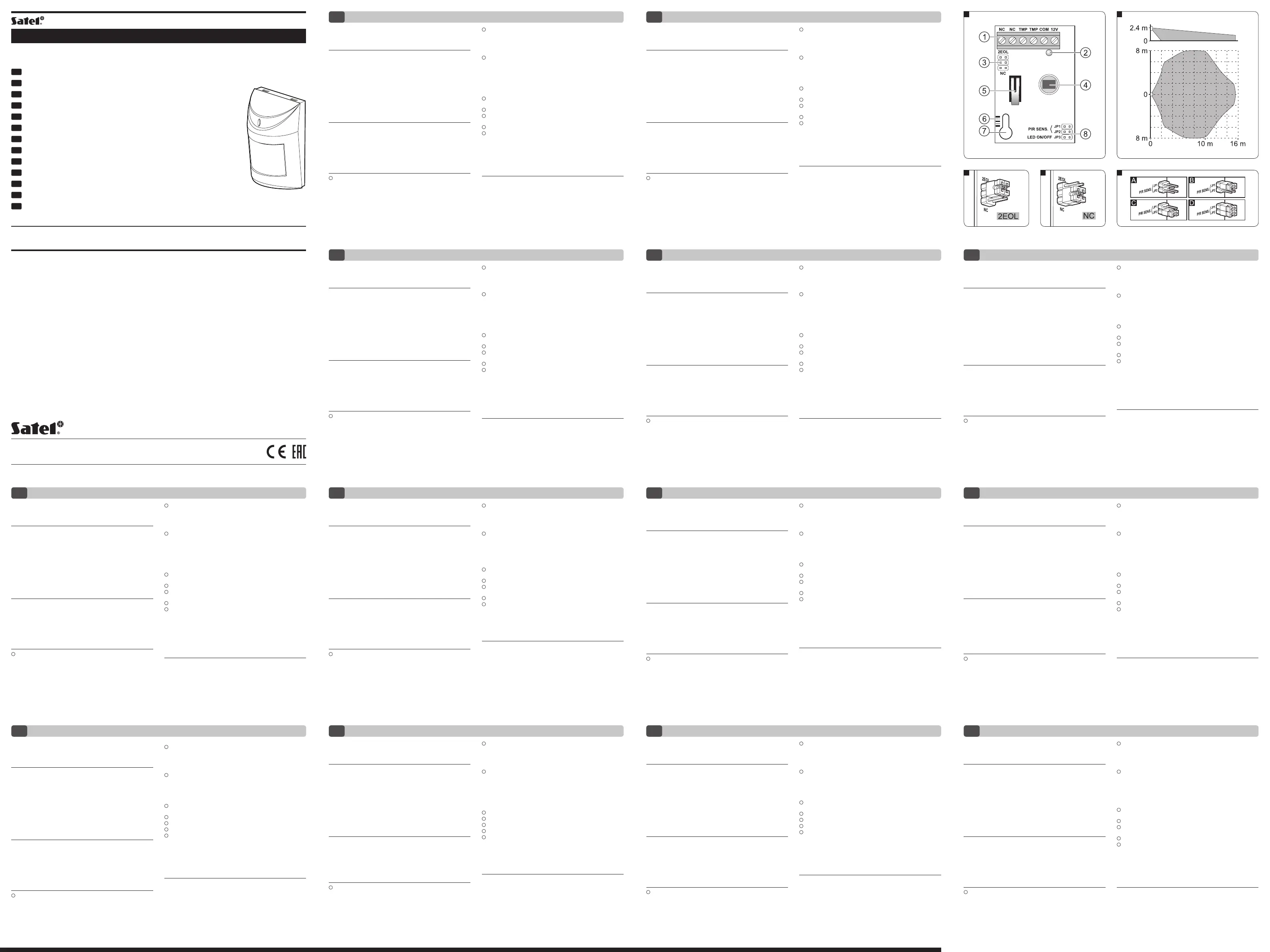

SATEL sp. z o.o.

ul. Budowlanych 66; 80-298 Gdansk, POLAND

tel. +48 58 320-94-00; www.satel.eu

PL

CYFROWA PASYWNA CZUJKA PODCZERWIENI

EN

DIGITAL PASSIVE INFRARED DETECTOR

DE

DIGITALER PASSIV-INFRAROT-BEWEGUNGSMELDER

RU

ЦИФРОВОЙ ПАССИВНЫЙ ИК-ИЗВЕЩАТЕЛЬ

UA

ЦИФРОВИЙ ПАСИВНИЙ ІЧ-СПОВІЩУВАЧ

FR

DETECTEUR NUMERIQUE INFRAROUGE PASSIF

NL

DIGITALE PASSIEF INFRAROOD DETECTOR

IT

RILEVATORE DIGITALE PASSIVO AD INFRAROSSI

ES

DETECTOR INFRARROJO PASIVO

CZ

DIGITAL PASSIVE INFRARED DETECTOR

SK

DIGITÁLY PIR DETEKTOR

FI

DIGITAALINEN PASSIIVI- INFRAPUNATUNNISTIN

HU

DIGITÁLIS PASSZÍV INFRAÉRZÉKELŐ

Czujka AQUA Plus umożliwia wykrycie ruchu w chronionym obszarze.

Instrukcja dotyczy czujki z wersją elektroniki 3.0 (lub nowszą) i wersją

oprogramowania 3.00 (lub nowszą).

WŁAŚCIWOŚCI

• Podwójny pyroelement.

• Cyfrowy algorytm detekcji ruchu.

• Cyfrowa kompensacja temperatury.

• Wybór czułości detekcji.

• Wbudowane rezystory parametryczne (2EOL).

• Dioda LED do sygnalizacji alarmu.

• Kontrola napięcia zasilania.

• Ochrona sabotażowa przed otwarciem obudowy.

• Regulowany uchwyt montażowy w zestawie.

OPIS

Po wykryciu przez czujkę ruchu w chronionym obszarze, styki przekaźnika

alarmowego zostaną otwarte na 2 sekundy.

Kontrola napięcia zasilania

W przypadku spadku napięcia poniżej 9 V (±5%) na czas dłuższy niż

2 sekundy, czujka zgłosi awarię. Awaria sygnalizowana jest włączeniem

przekaźnika alarmowego oraz świeceniem diody LED. Sygnalizacja awarii

trwa przez cały czas jej występowania.

PŁYTKA ELEKTRONIKI

1

zaciski:

NC – wyjście alarmowe (przekaźnik NC).

TMP – wyjście sabotażowe (NC).

COM – masa.

12V – wejście zasilania.

2

czerwona dioda LED sygnalizująca:

–alarm – świeci przez 2 sekundy;

–rozruch – szybko miga;

–niskie napięcie zasilania – świeci.

3

kołki do konguracji wyjść czujki:

–wbudowane rezystory mają być używane – załóż zworki w sposób

pokazany na rysunku 2 (wyjścia połącz w sposób pokazany

na rysunku 10).

–wbudowane rezystory nie mają być używane – załóż zworki

w sposób pokazany na rysunku 3 (wyjścia połącz w sposób

pokazany na rysunku 11).

4

podwójny pyroelement. Nie dotykaj pyroelementu, aby go nie

zabrudzić.

5

styk sabotażowy (NC).

6

podziałka do pozycjonowania pyroelementu względem soczewki

(patrz: rys. 9).

7

otwór na wkręt mocujący.

8

kołki do konguracji czujki:

PIR SENS. – wybór czułości detekcji czujnika podczerwieni – patrz: rys. 4

(A – niska czułość, B i C – średnia czułość, D – wysoka

czułość).

LED ON/OFF – włączenie/wyłączenie diody LED (zworka założona – dioda

LED włączona; zworka zdjęta – dioda LED wyłączona).

OBSZAR DETEKCJI

Rysunek 5 obrazuje obszar detekcji czujki ze standardowo montowaną

soczewką EWA. Soczewkę tę można wymienić na inną:

LR – dalekiego zasięgu z kontrolą strefy podejścia: zasięg 30 m;

szerokość wiązki głównej na końcu zasięgu 3 m.

VB – kurtyna pionowa: zasięg 22,5 m; szerokość wiązki na końcu

zasięgu 2,2 m.

Az AQUA Plus érzékelő a védett területen belüli mozgás érzékelését teszi

lehetővé. Ez a kézikönyv a 3.0 (vagy újabb) elektronikai és 3.00 (vagy újabb)

rmware változattal rendelkező érzékelőkre vonatkozik.

TULAJDONSÁGOK

• Duálelemes pyroérzékelő.

• Digitális mozgásérzékelési algoritmus.

• Digitális hőmérsékletkompenzálás.

• Állítható érzékenység.

• Beépített EOL ellenállások (Dupla EOL).

• Riasztásjelző LED.

• Tápfeszültség felügyelet.

• Fedéleltávolítás elleni szabotázsvédelem.

• Állítható tartó.

LEÍRÁS

Az érzékelő által védett területen történő mozgás érzékelését követően

a riasztásrelé-kimenet 2 mp-re nyitni fog.

Tápfeszültség felügyelet

Amennyiben a tápfeszültség értéke több, mint 2 mp ideig 9 V (± 5%) alá

csökken, akkor az érzékelő hibát fog jelezni. A hibát a riasztásrelé aktiválása

és jelző LED folyamatos piros fénye jelzi. A hibajelzés a hiba fennállásának

teljes ideje alatt jelzésre kerül.

ÁRAMKÖRI LAP

1

csatlakozók:

NC – riasztáskimenet (NC relé).

TMP – szabotázskimenet (NC).

COM – közös föld.

12V – tápfeszültség bemenet.

2

piros LED jelzései:

–riasztás – 2 mp-es felvillanás;

–bemelegedés – gyors villogás;

–alacsony tápfeszültség – folyamatos világítás.

3

érzékelő kimeneteinek beállítására szolgáló érintkezők:

–beépített lezáróellenállások használata – rövidzárakat helyezze fel a 2.

ábrának megfelelően (kimeneteket csatlakoztassa a 10. ábra szerint),

–beépített lezáróellenállások használata mellőzése – rövidzárakat

helyezze fel a

–3. ábrának megfelelően (kimeneteket csatlakoztassa a 11. ábra szerint).

4

duálelemes pyroérzékelő. Az érzékelő beszennyezését elkerülendő

ne érintse meg a pyroelektromos érzékelőt.

5

szabotázskapcsoló (NC).

6

pyroelektromos érzékelő lencséhez képest elfoglalt helyzetét jelző

beosztás (9. ábra).

7

rögzítőcsavar nyílása.

8

érzékelő működésének beállítására szolgáló érintkezők:

PIR SENS. – PIR érzékelő érzékenységének kiválasztása – 4. ábra

(A – alacsony, B és C – közepes, D – magas).

LED ON/OFF – jelző LED működésének engedélyezése/letiltása (rövidzár

felhelyezve – LED engedélyezve; rövidzár eltávolítva – LED

letiltva).

ÉRZÉKELÉSI TERÜLET

Az 5. ábra EWA típusú lencsével rendelkező érzékelő által lefedett területet

ábrázolja. A lencse opcionálisan kicserélhető:

LR – hosszú kiterjedésű lencsére: 30 m-es tartomány;

a sugár 3 m széles a tartomány végén.

VB – függőleges sorompó lencsére: 22.5 m-es tartomány;

a sugár 2.2 m széles a tartomány végén.

AQUA Plus ilmaisimet tunnistavat liikkeen valvonta-alueella. Tämä manuaali

kattaa ilmaisimet joiden elektroniikkaversio on 3.0 (tai uudempi) ja rmwaren

versio 3.00 (tai uudempi).

OMINAISUUDET

• Kaksielementtinen pyro-sensori.

• Digitaalinen liiketunnistusalgoritmi.

• Digitaalinen lämpötilakompensointi.

• Tunnistusherkkyys valittavissa.

• Sisäänrakennetut EOL vastukset (kaksoispäätevastukset).

• Hälytyksen ilmaisu LED.

• Jännitesyötön valvonta.

• Kansisuojakytkin kotelon avaamisen valvontaan.

• Säädettävä asennusjalusta mukana.

KUVAUS

Kun ilmaisin on havainnut liikettä valvonta-alueellaan, niin sen hälytysrele

vetää/aukeaa 2 sekunniksi.

Jännitesyötön valvonta

Jos tunnistimen käyttöjännite laskee alle 9 V (± 5%) yli 2 sek. ajaksi, tunnistin

ilmaisee sen vikana. Vika ilmaistaan liipaisemalla hälytysrele sekä samalla

punainen LEDi syttyy ja palaa kiinteästi. Vikailmaisu jatkuu niin kauan kuin

vikatila on voimassa.

PIIRILEVY

1

liittimet:

NC – hälytysulostulo (NC rele).

TMP – kansisuoja ulostulo (NC).

COM – yhteinen maa(-).

12V – virransyöttö (+).

2

punaisen LEDin ilmaisut:

–hälytys – ON päällä noin 2 sekuntia;

–lämpenee – hidas vilkunta;

–jännitesyöttö alhainen – ON palaa kiinteästi.

3

Hyppyliittimet ulostulojen toimintojen asettamiseksi:

–Ota käyttöön sisäänrakennetut päätevastukset – aseta hyppyliittimet

kuten kuvassa 2 (kaapeloi liitännät keskukseen kuten kuvassa 10),

–Kun sisäänrakennettuja vastuksia ei käytetä – aseta hyppyliittimet

kuten kuvassa 3 (kaapeloi liitännät keskukseen kuten kuvassa 11).

4

kaksielementtinen pyro-sensori. Älä koske pyro-sensoriin,

jotta se ei likaannu.

5

kansisuojakytkin (NC).

6

taulukko pyro-sensorin sijoituksesta suhteessa linssiin (katso: Kuva 9).

7

kiinnitysruuvien kolot.

8

ilmaisimen määrittely pinnit:

PIR SENS. – PIR-ilmaisimen herkkyyden asetus – katso: Kuva 4

(A – alhainen herkkyys, B ja C – keskitason herkkyys,

D – korkea herkkyys).

LED ON/OFF – käytössä/pois LED ilmaisuille (liitin siltaava – LED-käytössä;

liitin pois – LEDi ei käytössä).

PEITTOALUE

Kuvassa 5 näkyy ilmaisimen peittoalue EWA (laaja) linssillä. Linssin voi

vaihtaa eri tyyppiseksi:

LR – Käytävälinssi: kantama 30 m; pää- keilan leveys 3 m alueen

päässä.

VB – Vertikaaliverho: alue 22.5 m; leveys 2.2 m alueen päässä.

Detektor AQUA Plus umožňuje zistenie pohybu v chránenom priestore.

Príručka sa týka detektora s doskou elektroniky 3.0 (alebo novšou) a s verziou

rmvéru 3.00 (alebo novšou).

VLASTNOSTI

• Dvojitý pirelement.

• Digitálny algoritmus detekcie pohybu.

• Digitálna kompenzácia teploty.

• Výber citlivosti detekcie.

• Zabudované rezistory (2EOL).

• LED-ka na signalizáciu alarmu.

• Kontrola napätia napájania.

• Sabotážna ochrana pred otvorením krytu.

• Nastaviteľná konzola v sete.

POPIS

Po zistení pohybu detektorom v chránenom priestore sú kontakty alarmového

relé rozpojené na 2 sekundy.

Kontrola napätia napájania

V prípade poklesu napätia pod 9 V (±5%) na čas dlhší ako 2 sekundy,

zahlási detektor poruchu. Porucha je signalizovaná zapnutím alarmového

relé a svietením LED-ky. Signalizácia poruchy trvá po celý čas jej trvania.

DOSKA ELEKTRONIKY

1

svorky:

NC – alarmový výstup (relé NC).

TMP – sabotážny výstup (NC).

COM – zem.

12V – vstup napájania.

2

červená LED-ka signalizuje:

–alarm – svieti 2 sekundy;

–spúšťací režim – bliká rýchlo;

–nízke napätie napájania – svieti.

3

jumpre na konguráciu výstupov detektora:

–zabudované rezistory majú byť používané – nasadiť jumpre

spôsobom zobrazeným na obrázku 2 (výstupy pripojiť spôsobom

zobrazeným na obrázku 10).

–zabudované rezistory nemajú byť používané – nasadiť jumpre

spôsobom na obrázku 3 (výstupy pripojiť spôsobom zobrazeným

na obrázku 11).

4

dvojitý pirelement. Je zakázané dotýkať sa ho, aby sa nezašpinil.

5

sabotážny kontakt (NC).

6

ryska na nastavenie pirelementu vzhľadom na šošovku (pozri: obr. 9).

7

otvor na skrutku.

8

jumpre na nastavenie detektora:

PIR SENS. – výber citlivosti detektora PIR – pozri: obr. 4 (A – nízka

citlivosť, B a C – stredná citlivosť, D – vysoká citlivosť).

LED ON/OFF – zapnutie/vypnutie LED-ky (nasadený jumper – zapnutá

LED-ka; bez jumpera – vypnutá LED-ka).

CHRÁNENÝ PRIESTOR

Obrázok 5 zobrazuje priestor chránený detektorom so štandardne dodávanou

šošovkou EWA. Šošovku je možné vymeniť za inú:

LR – ďaleký dosah s kontrolu priestoru pod detektorom: dosah 30 m;

šírka hlavného lúča na konci dosahu 3 m.

VB – záclona: dosah 22,5 m; šírka hlavného lúča na konci

dosahu 2,2 m.

Detektory AQUA Plus slouží k detekci pohybu ve sledovaném prostoru.

Tento manuál se vztahuje k detektoru s verzí elektroniky 3.0 (nebo novější)

a verzí rmware 3.00 (nebo novější).

VLASTNOSTI

• Duální pyroelektrický element.

• Digitální algoritmus detekce pohybu.

• Digitální teplotní kompenzace.

• Nastavitelná citlivost detekce.

• Integrované EOL rezistory (Dvojité EOL).

• LED poplachová kontrolka.

• Kontrola napájecího napětí.

• Tamper ochrana proti otevření krytu.

• Součástí je nastavitelný montážní držák.

POPIS

Po zaregistrování pohybu ve sledovaném prostoru detektor rozepne relé

na přibližně 2 sekundy.

Kontrola napájecího napětí

Pokud napětí klesne pod 9V (±5%) na více jak 2 sekundy nebo je porucha

v signálové cestě, detektor bude signalizovat poruchu. Porucha je signali

-

zována aktivací poplachového relé a svícením LED kontrolky. Porucha bude

signalizována do té doby, než porucha pomine.

DESKA S ELEKTRONIKOU

1

svorky:

NC – poplachový výstup (relé NC).

TMP – tamper kontakt (NC).

COM – společná zem.

12V – napájecí vstup.

2

červená LED zobrazuje:

–poplach – svítí po dobu 2 sekund;

–spouštění – pomalé blikání;

–nízké napájecí napětí – svítí.

3

kongurační piny výstupů detektoru:

–pokud mají být použity integrované rezistory – nasaďte propojky

podle obrázku 2 (výstupy zapojte podle obrázku 10),

–pokud nemají být použity integrované rezistory – nasaďte propojky

podle obrázku 3 (výstupy zapojte podle obrázku 11).

4

duální pyroelement. Nedotýkejte se pyroelektrického senzoru,

abyste jej neušpinili.

5

tamper kontakt (NC).

6

měřítko pro umístění pyroelementu vůči čočce (obrázek 9).

7

montážní otvory.

8

kongurační piny detektoru:

PIR SENS. – nastavení citlivosti PIR senzoru – viz: Obr. 4 (A – nízká

citlivost, B a C – střední citlivost, D – vysoká citlivost).

LED ON/OFF – povolení/zakázání signalizace LED kontrolkou (propojka

propojena – LED povolena; propojka sejmuta – LED

zakázána).

DIAGRAM POKRYTÍ

Obrázek 5 znázorňuje pokrytí prostoru se standardně dodávanou čočkou

EWA, ale s možností výměny za jinou:

LR – čočka s dlouhým dosahem: dosah 30m; hlavní paprsek 3m široký

na konci dosahu.

VB – čočka typu záclona: dosah 22,5m; paprsek 2,2m široký na konci

dosahu.

El detector AQUA Plus posibilita detectar un movimiento en el área protegida.

El presente manual se aplica al detector con electrónica en versión 3.0

(o posterior) y con rmware en versión 3.00 (o posterior).

PROPIEDADES

• Pirosensor doble.

• Algoritmo numérico de detección de movimiento.

• Compensación digital de temperatura.

• Sensibilidad de detección ajustable.

• Resistencias 2EOL integradas.

• Diodo LED para indicar alarma.

• Control de tensión de alimentación.

• Protección antisabotaje contra la apertura de la caja.

• Soporte de montaje ajustable incluido en el pack de entrega.

DESCRIPCIÓN

Después de que el sensor detecte un movimiento en el área protegida,

los contactos de relé de alarma se abrirán durante 2 segundos.

Control de tensión de alimentación

Cuando la tensión descienda por debajo de 9 V (±5%) por un período

de tiempo más largo que 2 segundos, el detector indicará una avería.

La avería se señalará mediante la activación del relé de alarma y mediante

el encendido del diodo LED. La señalización de avería continuará mientras

dicha avería persista.

PLACA ELECTRÓNICA

1

contactos:

NC – salida de alarma (relé NC).

TMP – salida de sabotaje (NC).

COM – masa.

12V – entrada de alimentación.

2

diodo LED rojo para indicar:

–alarma – encendido durante 2 segundos;

–arranque – parpadeo rápido;

–tensión de alimentación baja – encendido.

3

pins para congurar las salidas del detector:

–las resistencias incorporadas deben ser usadas –

instalar los jumpers como se maestra en la g. 2

(conectar las salidas como se maestra en la g. 10).

–las resistencias incorporadas no deben ser usadas –

instalar los jumpers como se maestra en la g. 3

(conectar las salidas como se maestra en la g. 11).

4

pirosensor doble. No se debe tocar el dicho pirosensor

para no ensuciarlo.

5

protección antisabotaje (NC).

6

potenciómetro para posicionar el pirosensor respecto

a la lente (ver: g. 9).

7

oricio para el tornillo de jación.

8

pins para congurar el detector:

PIR SENS. – selección de sensibilidad de detección del sensor IPR –

ver: g. 4 (A – sensibilidad baja, B y C – sensibilidad media,

D – sensibilidad alta).

LED ON/OFF – activación/desactivación del diodo LED (jumper instala

-

do – diodo LED encendido; jumper retirado – diodo LED

apagado).

ALCANCE DE DETECCIÓN

La gura 5 muestra el alcance de detección del detector con lente tipo EWA.

Es posible cambiar esta lente a otra:

LR – de gran alcance con control de zona de detección: alcance 30 m;

anchura de paz principal en el extremo del alcance 3 m.

VB – cortina vertical: alcance 22,5 m; anchura de haz en el extremo

del alcance 2,2 m.

Il rilevatore AQUA Plus, rende possibile la rilevazione di movimento all’interno

di un’area protetta. Il presente manuale si riferisce ai rilevatori con scheda

di versione 3.0 (oppure superiore) e con il rmware di versione 3.00

(oppure superiore).

CARATTERISTICHE

• Sensore piroelettrico a doppio elemento.

• Algoritmo digitale di rilevazione del movimento.

• Compensazione digitale della temperatura.

• Regolazione della sensibilità di rilevazione del movimento.

• Resistenze di bilanciamento integrate (2EOL).

• LED di segnalazione allarme.

• Supervisione della tensione di alimentazione.

• Protezione anti-manomissione contro l’apertura dell’alloggiamento.

• Supporto regolabile in dotazione.

DESCRIZIONE

Dopo il rilevamento del movimento all’interno di un’area protetta, il contatto

del relè di allarme sarà aperto per 2 secondi.

Funzione di supervisione della tensione di alimentazione

Il rilevatore è in grado di segnalare un guasto quando la tensione di alimen

-

tazione scende sotto i 9 V (± 5%) per più di 2 secondi. Il guasto è indicato

dall’attivazione del relè di allarme e dall’accensione del LED. La segnalazione

di guasto rimane attiva no alla scomparsa del problema.

SCHEDA ELETTRONICA

1

terminali:

NC – uscita di allarme (relè NC).

TMP – uscita anti-manomissione (NC).

COM – massa.

12V – ingresso alimentazione.

2

LED di segnalazione:

–allarme – si illumina per 2 secondi;

–stato di inizializzazione – lampeggi rapidi;

–bassa tensione alimentazione – acceso sso.

3

pin per la congurazione delle uscite del rilevatore:

–utilizzo delle resistenze di bilanciamento integrate – posizionare i ju-

mper come in Fig. 2 (collegare le uscite come mostrato in Fig. 10).

–resistenze di bilanciamento integrate non utilizzate – posizionare

i jumper come in Fig. 3 (collegare le uscite come mostrato in Fig. 11).

4

sensore piroelettrico. Non toccare il sensore per evitare la sua

contaminazione.

5

contatto anti-manomissione (NC).

6

scala per il posizionamento del sensore piroelettrico relativamente

alla lente (vedi: dis. 9).

7

foro per la vite di ssaggio.

8

pin per la congurazione del rilevatore:

PIR SENS. – denizione della sensibilità del rilevatore PIR – vedi: Fig. 4

(A – sensibilità bassa, B e C – sensibilità media, D – sen-

sibilità alta).

LED ON/OFF– abilitazione/disabilitazione del LED (jumper inserito –

segnalazione abilitata; jumper disinserito – segnalazione

disabilitata).

AREA DI COPERTURA

Nel disegno 5 è mostrata l’area di copertura del rilevatore con la lente di tipo

EWA. Le lenti EWA, sono montate nel rilevatore come standard, possono

essere eventualmente sostituite con altre:

LR – area di copertura remota con controllo della zona di anti-

striscamento: campo di copertura = 30 m; larghezza del raggio

principale al termine del campo di copertura = 3 m.

VB – tenda verticale: campo di copertura = 22,5 m; larghezza

del raggio al termine del campo di copertura = 2,2 m.

De AQUA Plus detector kan beweging detecteren in een beschermd gebied.

Deze handleiding heeft betrekking op detectoren met elektronische versie

3.0 (of nieuwer) en rmware versie 3.00 (of nieuwer).

EIGENSCHAPPEN

• Dual pyro sensor element.

• Digitale bewegingsdetectie algoritme.

• Digitale temperatuur compensatie.

• Selecteerbare detectie gevoeligheid.

• Ingebouwde EOL weerstanden (2 EOL).

• LED alarm indicatie.

• Voeding voltage controle.

• Sabotage bescherming tegen het openen van de behuizing.

• Aanpasbare muurmontagebeugel inbegrepen.

BESCHRIJVING

Nadat beweging door de detector gedetecteerd is zal het alarm relais worden

geopend voor 2 seconden.

Voeding voltage controle

Indien het voltage onder de 9 V (± 5%) komt voor langer dan 2 seconden,

dan zal de detector een storing signaleren. De storing wordt weergegeven

door activering van het alarm relais en een rood brandende LED indicatie.

De storingsindicatie zal aanhouden totdat de storing verholpen is.

ELEKTRONISCHE PRINT

1

Aansluitingen:

NC – alarm uitgang (NC relais).

TMP – sabotage uitgang (NC).

COM – common ground.

12V – voedingsingang.

2

Rode LED ter indicatie van:

–alarm – AAN voor 2 seconden;

–opwarmen – knippert langzaam;

–laag voedingsvoltage – AAN.

3

Conguratie jumpers:

–de ingebouwde weerstanden gebruiken – plaats de jumpers zoals

getoond in Fig. 2 (sluit de detector aan zoals getoond in Fig. 10),

–de ingebouwde weerstanden niet gebruiken – plaats de jumpers

zoals getoond in Fig. 3 (sluit de detector aan zoals getoond

in Fig. 11).

4

Dual pyro-sensor element. Raak de pyro elektrische sensor niet

aan, zodat deze niet vuil wordt.

5

Sabotageschakelaar(NC).

6

Schaling voor het positioneren van de pyro-sensor t.o.v. de lens

(zie: Fig. 9).

7

Schroefgat voor het vast zetten.

8

Detector conguratie jumpers:

PIR SENS. – PIR sensor gevoeligheid – zie: Fig. 4

(A – laag, B en C – medium, D – hoog).

LED ON/OFF – Aan/Uit zetten van de LED indicatie (jumper geplaats – LED

AAN; jumper verwijdert – LED UIT).

DETECTIE GEBIED

Fig. 5 Detectie gebied van de detector met een EWA lens type.

De EWA lens is standaard gemonteerd in de detector, en kan optioneel

worden vervangen voor:

LR – Long range (long Beam): Bereik 30 m; en 3 m breed aan het einde

van het bereik;

VB – Verticale gordijnlens: Bereik 22.5 m; en 2.2 m breed aan het

einde van het bereik.

Le détecteur AQUA Plus permet de détecter des mouvements dans

l’espace protégé. La notice est applicable au détecteur avec l’électronique

en version 3.0 (ou ultérieure) et le logiciel en version 3.00 (ou ultérieure).

CARACTERISTIQUES

• Double pyroélément.

• Algorithme numérique de détection de mouvement.

• Compensation numérique de température.

• Choix de la sensibilité de détection.

• Résistances FDL intégrées (2EOL).

• Voyant LED pour la signalisation de l’alarme.

• Contrôle de la tension d’alimentation.

• Autoprotection à l’ouverture du boîtier.

• Support réglable pour le montage inclus.

DESCRIPTION

Lorsque le détecteur détecte un mouvement dans l’espace protégé, les con

-

tacts du relais d’alarme seront ouverts pour 2 secondes.

Contrôle de la tension d’alimentation

Dans le cas de la chute de la tension au-dessous de 9 V (±5%) pendant

plus de 2 secondes, le détecteur signale une panne. La panne est signalée

par l’activation du relais d’alarme et par le voyant LED qui est allumé. Elle est

signalée aussi longtemps qu’elle dure.

CARTE ÉLECTRONIQUE

1

bornes :

NC – sortie d’alarme (relais NC).

TMP – sortie anti-sabotage (NC).

COM – masse.

12V – entrée d’alimentation.

2

voyant LED rouge indiquant :

–alarme – allumé 2 secondes ;

–démarrage – clignote rapidement ;

–basse tension d’alimentation – allumé.

3

broches pour la conguration des sorties du détecteur :

–résistances FDL intégrées seront utilisées – placez le cavalier

sur les broches selon le mode présenté sur la gure 2 (connectez

les sorties comme illustré sur la gure 10).

–résistances FDL intégrées ne seront pas utilisées – placez le cava

-

lier sur les broches selon le mode présenté sur la gure 3 (connec-

tez les sorties comme illustré sur la gure 11).

4

double pyroélément. Ne pas toucher le pyroélément pour ne pas

le salir.

5

contact d’autoprotection (NC).

6

graduation à positionner le pyroélément par rapport à la lentille

(voir : g. 9).

7

trou pour vis de xation.

8

broches pour la conguration du détecteur :

PIR SENS. – sélection de la sensibilité de détection du capteur infraro

-

uge – voir : g. 4 (A – sensibilité faible, B et C – sensibilité

moyenne, D – haute sensibilité).

LED ON/OFF – activation/désactivation du voyant LED (cavalier placé

– voyant LED activé ; cavalier enlevé – voyant LED

désactivé).

ZONE DE DÉTECTION

La gure 5 illustre la zone de détection du détecteur avec la lentille EWA

montée en standard. Cette lentille peut être remplacée par :

LR – longue portée avec contrôle de la zone anti-rampement : portée

de 30 m ; largeur du faisceau principal au bout de la portée de 3 m.

VB – barrière verticale : portée de 22,5 m ; largeur du faisceau

principal au bout de la portée de 2,2 m.

Сповіщувач AQUA Plus дозволяє виявити рух у зоні, яка охороняється.

Ця інструкція відноситься до сповіщувачів у мікропрограмній версії 3.00

(або новішою) з версією друкованої плати 3.0 (або новішою).

ВЛАСТИВОСТІ

• Подвійний піроелемент.

• Цифровий алгоритм виявлення руху.

• Цифрова компенсація температури.

• Вибір чутливості детектування руху.

• Вбудовані кінцеві резистори (2EOL).

• Світлодіод для індикації виявлення руху.

• Контроль напруги живлення.

• Тамперний (антисаботажний) захист, який реагує на відкриття

корпусу.

• Кронштейн з регуляцією, який входить у комплект поставки.

ОПИС

Виявлення руху сповіщувачем призведе до розімкнення контактів реле

на прибл. 2 секунди.

Функція контролю напруги живлення

У випадку пониження напруги нижче ніж 9 В (±5%), яке продовжується

довше 2 секунд, сповіщувач сигналізує аварію. Аварію сигналізує

ввімкнення реле тривоги та свічення світлодіоду. Сигналізація аварії

триває протягом усього часу її наявності.

ПЛАТА ЕЛЕКТРОНІКИ

1

клеми:

NC – вихід тривоги (реле NC).

TMP – тамперний вихід (NC).

COM – маса.

12V – вхід живлення.

2

Світлодіод для індикації:

–тривоги – світиться протягом 2 секунд;

–стану пуску – швидко мерехтить;

–низької напруги живлення – свiтиться.

3

контакти для налаштування виходів сповіщувача:

–вбудовані кінцеві резистори використовуються – перемички вста-

новлені як на малюнку 2 (виходи під’єднані як на малюнку 10).

–вбудовані кінцеві резистори не використовуються – перемички

встановлені як на малюнку 3 (виходи під’єднані як на малюнку 11).

4

подвійний піроелемент. Рекомендується не доторкатися

до піроелементу, щоб не забруднити його.

5

тамперний контакт (NC).

6

шкала для позиціювання піроелементу по відношенню до лінзи

(див. мал. 9).

7

отвір під шуруп для кріплення.

8

контакти для налаштування сповіщувача:

PIR SENS. – визначення чутливості ІЧ тракту – мал. 4 (A – низька

чутливість, B i C – середня чутливість, D – висока

чутливість).

LED ON/OFF – ввімкнення/вимкнення індикації за допомогою світло

-

діоду (перемичка встановлена – індикація ввімкнена;

перемичка знята – індикація вимкнена).

РАДІУС ДІЇ СПОВІЩУВАЧА

На малюнку 5 зображено радіус дії сповіщувача з лінзою типу EWA.

У сповіщувачі стандартно встановлена надширококутна лінза EWA,

але її можна замінити на іншу:

LR – далекої дії з контролем зони доступу: радіус дії 30 м; ширина

головного променя в кінці радіусу дії 3 м.

VB – вертикальна завіса: радіус дії 22,5 м; ширина головного

променя в кінці радіусу дії 2,2 м.

Извещатель AQUA Plus позволяет обнаружить движение в охраняемой

зоне. Руководство распространяется на извещатели с печатной платой

версии 3.0 (или более поздней) и с микропрограммой версии 3.00 (или

более поздней).

СВОЙСТВА

• Двойной пироэлемент.

• Цифровой алгоритм обнаружения движения.

• Цифровая компенсация температуры.

• Выбор чувствительности обнаружения.

• Встроенные оконечные резисторы (2EOL).

• Светодиод для сигнализации тревоги.

• Контроль напряжения питания.

• Тамперная защита от открытия корпуса.

• Регулируемый кронштейн в комплекте.

ОПИСАНИЕ

После обнаружения движения извещателем в охраняемой зоне, контакты

реле будут разомкнуты на время 2 секунд.

Контроль напряжения питания

В случае падения напряжения ниже 9 В (±5%), продолжающегося

свыше 2 секунд, извещатель сигнализирует аварию. Аварию сигнали-

зирует включение реле и свечение светодиода. Сигнализация аварии

продолжается в течение всего времени ее наличия.

ПЕЧАТНАЯ ПЛАТА

1

клеммы:

NC – выход тревоги (реле NC).

TMP – тамперный выход (NC).

COM – масса (0 В).

12V – вход питания.

2

красный светодиод для индикации:

–тревоги – светодиод горит в течение 2 секунд;

–пускового состояния – светодиод быстро мигает;

–низкого напряжения питания – светодиод горит.

3

штырьки для настройки выхода извещателя:

–встроенные резисторы должны использоваться – установите

перемычки согласно рисунку 2 (выходы подключите согласно

рисунку 10),

–встроенные резисторы не должны использоваться – установите

перемычки согласно рисунку 3 (выходы подключите согласно

рисунку 11).

4

двойной пироэлемент. Не трогайте пироэлемент, чтобы не

загрязнить его.

5

тамперный контакт (NC).

6

шкала для позиционирования пироэлемента по отношению

к линзе (см.: рис. 9).

7

отверстие под монтажный шуруп.

8

штырьки для настройки извещателя:

PIR SENS. – выбор чувствительности обнаружения ИК-датчика – см.:

рис. 4 (A – низкая чувствительность, B и C – средняя

чувствительность, D – высокая чувствительность).

LED ON/OFF – включение/выключение светодиодов (перемычка

установлена – светодиод включен; перемычка снята

– светодиод не горит).

ОХРАНЯЕМАЯ ПЛОЩАДЬ

На рисунке 5 представлена охраняемая зона извещателя с устанав-

ливаемой в стандарте линзой EWA. Линзу можно заменить другой:

LR – линзой дальнего действия с контролем зоны под

извещателем: дальность 30 м; главный луч – ширина 3 м

(в конце дальности).

VB – линзой вертикальная штора: дальность 22,5 м; ширина 2,2 м

(в конце дальности).

Der Melder AQUA Plus ermöglicht die Bewegungserfassung im geschützten

Raum. Die Anleitung bezieht sich auf den Melder mit der Elektronikversion

3.0 (oder höher) und mit der Firmwareversion 3.00 (oder höher).

EIGENSCHAFTEN

• Zweifaches Pyroelement.

• Digitaler Detektionsalgorithmus.

• Digitale Temperaturkompensation.

• Auswahl der Detektionsempndlichkeit.

• Eingebaute Abschlusswiderstände (2EOL).

• LED zur Signalisierung des Alarms.

• Kontrolle der Spannungsversorgung.

• Sabotageschutz vor dem Öffnen des Gehäuses.

• Einstellbarer Befestigungsfuß im Lieferumfang.

BESCHREIBUNG

Nachdem der Melder eine Bewegung im geschützten Raum erkennt, werden

die Kontakte des Alarmrelais 2 Sekunden lang geöffnet.

Kontrolle der Spannungsversorgung

Wenn die Spannung unter 9 V (±5%) für längere Zeit als 2 Sekunden

fällt, dann wird der Melder eine Störung melden. Die Störung wird durch

die Aktivierung des Alarmrelais und durch dauerhaftes Leuchten der LED sig-

nalisiert. Die Störungssignalisierung dauert solange, bis die Störung vorliegt.

Elektronikplatine

1

Schraubklemmen:

NC – Alarmausgang (Relais NC).

TMP – Sabotageausgang (NC).

COM – Masse.

12V – Stromversorgungseingang.

2

rote LED zur Anzeige:

–Alarm – leuchtet 2 Sek. lang;

–Anlauf – blinkt schnell;

–niedrige Spannungsversorgung – leuchtet.

3

Pins zur Konguration der Ausgänge des Melders:

–Wenn die integrierten Widerstände verwendet werden sollen –

setzen Sie die Steckbrücken wie in der Abbildung 2 auf (verbinden

Sie die Ausgänge wie in der Abbildung 10).

–Wenn die integrierten Widerstände nicht verwendet werden sollen –

setzen Sie die Steckbrücken wie in der Abbildung 3 auf (verbinden

Sie die Ausgänge wie in der Abbildung 11).

4

PIR-Sensor. Berühren Sie den Pyrosensor nicht, um es nicht zu

verschmutzen.

5

Sabotagekontakt (NC).

6

Justierung zum Positionieren des Pyroelements im Verhältnis zur

Linse (siehe: Abb. 9).

7

Montageöffnung.

8

Pins zur Konguration des Melders:

PIR SENS. – Auswahl der Empndlichkeit des Infrarotsensors – siehe:

Abb. 4 (A – niedrige Empndlichkeit, B und C – durch-

schnittliche Empndlichkeit, D – hohe Empndlichkeit).

LED ON/OFF – Ein-/Ausschalten der LED (Steckbrücke aufgesetzt – LED

eingeschaltet; Steckbrücke abgenommen – LED ausge-

schaltet).

ERFASSUNGSBEREICH

Die Abbildung 5 zeigt den Erfassungsbereich des Melders mit der stan-

dardmäßig montierten Linse EWA. Die Linse kann gegen eine andere

austauscht werden:

LR – Langstreckenlinse mit Kontrolle der Unterkriechzone: Reichweite

30 m; Breite des Hauptstrahls am Ende der Reichweite – 3 m.

VB – Vorhanglinse: Reichweite 22,5 m; Breite des Hauptstrahls am

Ende der Reichweite – 2,2 m.

The AQUA Plus detector allows detection of motion in the protected area.

This manual applies to the detector with electronics version 3.0 (or newer)

and rmware version 3.00 (or newer).

FEATURES

• Dual element pyrosensor.

• Digital motion detection algorithm.

• Digital temperature compensation.

• Selectable detection sensitivity.

• Built-in EOL resistors (Double EOL).

• LED alarm indicator.

• Supply voltage control.

• Tamper protection against cover removal.

• Adjustable mounting bracket included.

DESCRIPTION

After motion is sensed by the detector in the coverage area, the alarm relay

contacts will open for 2 seconds.

Supply voltage control

In the event of the voltage drop below 9 V (± 5%) for more than 2 seconds,

the detector will signal a trouble. The trouble is indicated by the activation of

alarm relay and the steady red light of LED indicator. The trouble signaling

will continue as long as the trouble persists.

Electronics board

1

terminals:

NC – alarm output (NC relay).

TMP – tamper output (NC).

COM – common ground.

12V – power input.

2

red color LED to indicate:

–alarm – ON for 2 seconds;

–warm-up – blinking slowly;

–low supply voltage – ON.

3

conguration pins for detector outputs:

–the built-in resistors are to be used – place the jumpers as shown

in Fig. 2 (connect the outputs as shown in Fig. 10),

–the built-in resistors are not to be used – place the jumpers as

shown in Fig. 3 (connect the outputs as shown in Fig. 11).

4

dual element pyrosensor. Do not touch the pyroelectric sensor,

so as not to soil it.

5

tamper switch (NC).

6

scale for positioning of pyroelectric sensor against the lens

(see: Fig. 9).

7

xing screw hole.

8

detector conguration pins:

PIR SENS. – selecting the PIR sensor sensitivity – see: Fig. 4

(A – low sensitivity, B and C – medium sensitivity,

D – high sensitivity).

LED ON/OFF – enable/disable the LED indicator (jumper installed – LED

enabled; jumper removed – LED disabled).

COVERAGE AREA

Fig. 5 shows the coverage area of a detector with EWA type lens. The lens

can be optionally replaced with:

LR – long range array: range 30 m; main beam 3 m wide at the end

of range.

VB – vertical barrier array: range 22.5 m; beam 2.2 m wide at the end

of range.

AQUA Plus

aqua_plus_int 11/18

PLEN

DE

FR

CZ

NL

SK

ITES

FIHU

RUUA

15

234

Product specificaties
