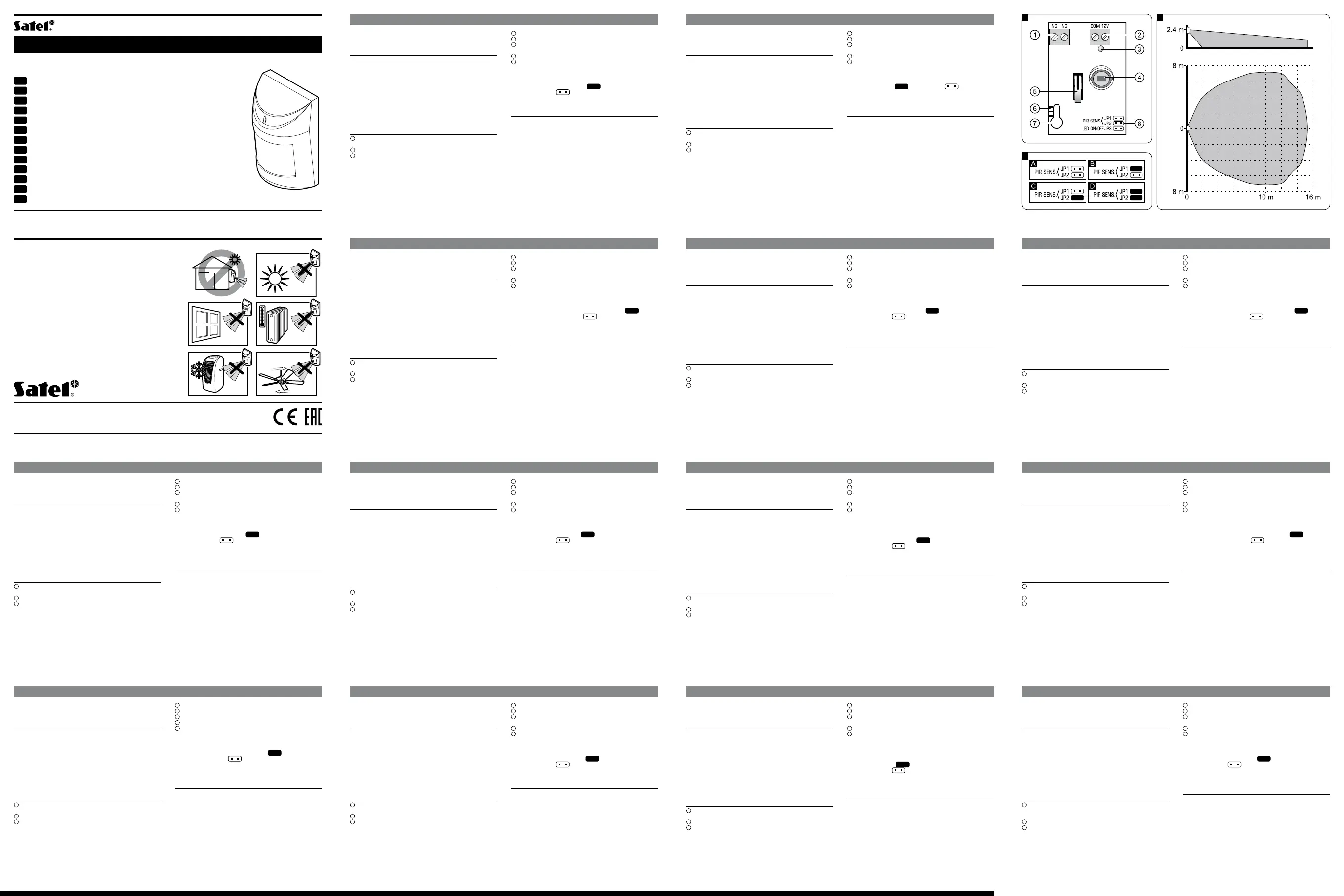

PL

CYFROWA PASYWNA CZUJKA PODCZERWIENI

EN

DIGITAL PASSIVE INFRARED DETECTOR

DE

DIGITALER PASSIV-INFRAROT-BEWEGUNGSMELDER

RU

ЦИФРОВОЙ ПИК-ИЗВЕЩАТЕЛЬ

UA

ЦИФРОВИЙ ПАСИВНИЙ ІЧ-СПОВІЩУВАЧ

FR

DETECTEUR INFRAROUGE PASSIF NUMERIQUE

NL

DIGITALE PASSIEF INFRAROOD DETECTOR

IT

RILEVATORE DIGITALE AD INFRAROSSI PASSIVI

ES

DETECTOR INFRARROJO PASIVO DIGITAL

CZ

DIGITÁLNÍ PASIVNÍ INFRAČERVENÝ DETEKTOR

SK

DIGITÁLNY PASÍVNY PIR DETEKTOR

GR

ΨΗΦΙΑΚΟΣ ΠΑΘΗΤΙΚΟΣ ΥΠΕΡΥΘΡΟΣ ΑΝΙΧΝΕΥΤΗΣ

HU

DIGITÁLIS PASSZÍV INFRAVÖRÖS MOZGÁSÉRZÉKELŐ

Czujka AQUA Plus 2E umożliwia wykrycie ruchu w chronionym

obszarze. Dedykowana jest do współpracy z centralami alarmowymi

obsługującymi kongurację 2EOL/NC (2 x 1,1 kΩ).

WŁAŚCIWOŚCI

• Podwójny pyroelement.

• Wbudowane rezystory parametryczne (2EOL).

• Cyfrowy algorytm detekcji ruchu.

• Funkcja prealarmu.

• Dwutorowa analiza sygnału z pyroelementu: wartościowa

i ilościowa.

• Cyfrowa kompensacja temperatury.

• Sygnalizacja niskiego napięcia zasilania (spadek napięcia

poniżej 9 V ±5%).

• Dioda LED do sygnalizacji.

• Ochrona sabotażowa przed otwarciem obudowy.

• Regulowany uchwyt montażowy w zestawie.

PŁYTKA ELEKTRONIKI

1

zaciski wyjścia alarmowego (połączyć z wejściem centrali

zaprogramowanym jako 2EOL/NC).

2

zaciski do podłączenia zasilania +12 V DC.

3

czerwona dioda LED sygnalizująca:

–prealarm – krótki błysk (ok. 120 ms);

–alarm – świeci przez 2 sekundy;

–rozruch – szybko miga;

–niskie napięcie zasilania – świeci.

4

pyroelement.

5

styk sabotażowy (NC).

6

podziałka do pozycjonowania pyroelementu względem soczewki

(patrz: rys. 7).

7

otwór na wkręt mocujący.

8

kołki do konguracji czujki:

PIR SENS. – określanie czułości czujki. Na rysunku 2

przedstawione zostały dostępne ustawienia

czułości: A – niska, B i C – średnia,

D – wysoka [ – kołki zwarte;

– kołki rozwarte].

LED ON/OFF – włączenie/wyłączenie diody LED. Dioda LED

jest włączona, gdy kołki są zwarte.

OBSZAR DETEKCJI

Rysunek 3 obrazuje obszar detekcji czujki ze standardowo

montowaną soczewką EWA. Soczewkę tę można wymienić

na inną:

LR dalekiego zasięgu z kontrolą strefy podejścia: zasięg 30 m;

szerokość wiązki głównej na końcu zasięgu 3 m.

VB kurtyna pionowa: zasięg 22,5 m; szerokość wiązki na końcu

zasięgu 2,2 m.

Der AQUA Plus 2E Melder ermöglicht die Bewegungserfassung

im geschützten Bereich. Er ist mit den Alarmzentralen kompatibel,

die die Konguration 2EOL/NC (2 x 1,1 kΩ) bedienen.

EIGENSCHAFTEN

• Zweifaches Pyroelement.

• Eingebaute Abschlusswiderstände (2EOL).

• Digitaler Detektionsalgorithmus.

• Voralarm-Funktion.

• 2-Wege-Signalanalyse aus dem Pyroelement: Quantitativ-

und Wertanalyse.

• Digitale Temperaturkompensation.

• Signalisierung niedriger Spannungsversorgung (Spannung

unter 9 V ±5%).

• LED-Anzeige.

• Sabotageschutz vor dem Öffnen des Gehäuses.

• Einstellbarer Befestigungsfuß im Lieferumfang.

ELEKTRONIKPLATINE

1

Klemmen des Alarmausgangs (mit der als 2EOL/NC

programmierten Linie der Zentrale).

2

Klemmen für den +12 V DC Anschluss.

3

rote LED zur Anzeige:

–Voralarm – kurzes Blinken (ca. 120 ms);

–Alarm – leuchtet 2 Sek. lang;

–Anlauf – blinkt schnell;

–niedrige Spannungsversorgung – leuchtet.

4

Pyroelement.

5

Sabotagekontakt (NC).

6

Justierung zum Positionieren des Pyroelements im Verhältnis

zur Linse (siehe: Abb. 7).

7

Montageöffnung.

8

Pins zur Konguration des Melders:

PIR SENS. – Denierung der Empndlichkeit des

Melders. Die Abbildung 2 zeigt die verfügba-

ren Einstellungsmöglichkeiten: A – niedrige,

B und C – mittlere, D – hohe [ – Pins

kurzgeschl; – Pins geöffnet].

LED ON/OFF – Ein-/Ausschalten der Signalisierung über

LED. Die LED-Anzeige ist aktiv, wenn die Pins

kurzgeschlossen sind.

ERFASSUNGSBEREICH

Die Abbildung 3 zeigt den Erfassungsbereich des Melders mit der

standardmäßig montierten Linse EWA. die Linse kann gegen eine

andere ausgetauscht werden:

LR Langstreckenlinse mit Kontrolle der Unterkriechzone:

Reichweite 30 m; Breite des Hauptstrahls am Ende der

Reichweite – 3 m.

VB Vorhanglinse: Reichweite 22,5 m; Breite des Hauptstrahls

am Ende der Reichweite – 2,2 m.

Извещатель AQUA Plus 2E позволяет обнаружить движение

в охраняемой зоне. Он предназначен для работы с приемно-

контрольными приборами (ПКП) с поддержкой шлейфа

2EOL/NC (2 x 1,1 кОм).

СВОЙСТВА

• Сдвоенный пироэлемент.

• Встроенные оконечные резисторы (2EOL).

• Цифровой алгоритм обнаружения движения.

• Функция предварительной тревоги.

• Двухфакторный анализ сигнала: качественный

и количественный.

• Цифровая компенсация температуры.

• Сигнализация низкого напряжения питания (падение

напряжения ниже 9 В ±5%).

• Светодиодный индикатор.

• Тамперная защита от вскрытия корпуса.

• Регулируемый кронштейн в комплекте.

ПЕЧАТНАЯ ПЛАТА

1

клеммы выхода тревоги (подключить к зоне ПКП,

запрограммированной как 2EOL/NC).

2

клеммы для подключения питания +12 В DC.

3

красный светодиод для индикации:

–предварительной тревоги – короткая вспышка

(прибл. 120 мс);

–тревоги – горит в течение 2 секунд;

–пускового состояния – быстро мигает;

–низкого напряжения питания – горит.

4

пироэлемент

5

тамперный контакт (NC).

6

шкала для позиционирования пироэлемента по отношению

к линзе (см.: рис. 7).

7

отверстие под крепежный шуруп.

8

штырьки для настройки извещателя:

PIR SENS. – установка чувствительности извещате-

ля. Рисунок 2 представляет способ ее

установки: A – низкая, B и C – средняя,

D – высокая [ – штырьки замкнуты;

– штырьки разомкнуты].

LED ON/OFF – включение/выключение светодиодной инди-

кации. Индикация включена, если штырьки

замкнуты.

ОХРАНЯЕМАЯ ПЛОЩАДЬ

На рисунке 3 представлена охраняемая площадь для изве-

щателя с линзой EWA. В извещателе стандартно установлена

сверхширокоугольная линза (EWA), но ее можно заменить

другой линзой:

LR дальнего действия с контролем зоны доступа (тип «кори-

дор»): дальность 30 м; главный луч – ширина 3 м (в конце

дальности).

VB вертикальная штора: дальность 22,5 м; ширина 2,2 м

(в конце дальности).

Сповіщувач AQUA Plus 2E дозволяє виявити рух у зоні,

яка охороняється. Він працює з приладами приймально-

контрольними (ППК), які підтримують шлейфи 2EOL/NC

(2 x 1,1 кОм).

ВЛАСТИВОСТІ

• Подвійний піроелемент.

• Вбудовані кінцеві резистори (2EOL).

• Цифровий алгоритм виявлення руху.

• Функція передтривоги.

• Двофакторний аналіз сигналу від піроелементу: за

значенням і за кількістю.

• Цифрова компенсація температури.

• Сигналізація низької напруги живлення (падіння напруги

нижче 9 В ±5%).

• Світлодіод для індикації.

• Тамперний (антисаботажний) контакт, який реагує на

відкриття корпусу.

• Кронштейн з регуляцією, який входить у комплект поставки.

ПЛАТА ЕЛЕКТРОНІКИ

1

клеми виходу тривоги (з’єднати з зоною ППК, запрограмо-

ваною як тип 2EOL/NC).

2

клеми для під’єднання живлення +12 В DC.

3

червоний світлодіод для індикації:

–передтривоги – короткий спалах (прибл. 120 мс);

–тривоги – світиться протягом 2 секунд;

–стану пуску – швидко мерехтить;

–низької напруги живлення – свiтиться.

4

піроелемент.

5

тамперний контакт (NC).

6

шкала для позиціювання піроелементу по відношенню до

лінзи (див. мал.: 7).

7

отвір для кріпильного шурупа.

8

штирки для налаштування сповіщувача:

PIR SENS. – визначає чутливість сповіщувача. На

малюнку 2 показано спосіб встановлення

чутливості сповіщувача: A – низька,

B i C – середня, D – висока [ – штирки

замкнуті; – штирки розімкнуті].

LED ON/OFF – ввімкнення/вимкнення світлодіодної інди-

кації. Сигналізація ввімкнена, якщо штирки

замкнуті.

РАДІУС ДІЇ СПОВІЩУВАЧА

На малюнку 3 зображено радіус дії сповіщувача з лінзою типу

EWA. У сповіщувачі стандартно встановлена надширококутна

лінза EWA, але її можна замінити на іншу:

LR далекої дії з контролем зони доступу (тип «коридор»):

радіус дії 30 м; ширина головного променя в кінці радіусу

дії 3 м.

VB вертикальна завіса: радіус дії 22,5 м; ширина головного

променя в кінці радіусу дії 2,2 м.

Le détecteur AQUA Plus 2E peut détecter des mouvements dans

la zone protégée. Il est dédié au travail avec centrales d’alarme

gérant la conguration 2FDL/NF (2 x 1,1 kΩ).

CARACTÉRISTIQUES

• Double pyroélément.

• Résistances 2FDL intégrées.

• Algorithme numérique de détection de mouvement.

• Fonction de préalarme.

• Analyse bidirectionnelle du signal du pyroélément : du point

de vue de quantité et de valeur.

• Compensation numérique de température.

• Signalisation de la basse tension d’alimentation

(chute de tension au-dessus de 9 V ±5%).

• Indicateur LED.

• Protection anti-sabotage à l’ouverture.

• Support de montage réglable inclus.

CARTE ÉLECTRONIQUE

1

broches de sortie d’alarme (connecter avec la zone de la centrale

programmée comme 2FDL/NF).

2

broches pour connecter l’alimentation +12 V DC

3

voyant LED rouge indiquant:

–préalarme – ash court (env. 120 ms);

–alarme – allumé 2 secondes;

–démarrage – clignote rapidement;

–basse tension d’alimentation – allumé.

4

pyroélément.

5

contact d’autoprotection (NC).

6

graduation à positionner le pyroélément par rapport

à la lentille (voir : g. 7).

7

trou pour vis de xation.

8

broches à congurer le détecteur :

PIR SENS. – réglage de la sensibilité du détecteur.

La gure 2 indique les réglages disponibles

de la sensibilité: A – basse, B y C – moyenne,

D – haute [ – broches fermées;

– broches ouvertes].

LED ON/OFF – activation/désactivation de la signalisation

à l’aide du voyant LED. Le voyant LED est

activé lorsque les broches sont fermées.

ZONE DE COUVERTURE

La gure 3 présente la zone de couverture de détection du détec-

teur avec lentille de type EWA celle-ci est installée en standard.

La lentille peut être remplacée par une autre :

LR de longue portée avec contrôle de la zone d’approche :

portée 30 m ; largeur du faisceau principale de 3 m

à la n de la portée.

VB rideau vertical : portée 22,5 m ; largeur du faisceau principale

de 2,2 m à la n de la portée.

De AQUA Plus 2E detector kan beweging detecteren in een

beschermd gebied. Deze is bedoeld om gebruikt te worden met

alarmsystemen welke de 2EOL/NC (2 x 1.1 kΩ) conguratie

ondersteunen.

EIGENSCHAPPEN

• Dual pro sensor element.

• Ingebouwde EOL weerstanden.

• Digitale bewegingsdetectie algoritme.

• Vooralarm optie.

• Tweeweg pyro sensor signaal analyse, gebaseerd op waarde

en aantallen.

• Digitale temperatuur compensatie.

• Lage voedingsvoltage signalering

(voltage beneden de 9 V ±5%).

• LED indicatie.

• Sabotage bescherming tegen het openen van de behuizing.

• Aanpasbare muurmontagebeugel inbegrepen.

ELEKTRONISCHE PRINT

1

Alarm uitgang aansluiting (om aan te sluiten op een zone

van het alarmsysteem geprogrammeerd als 2EOL/NC).

2

Aansluiting voor de +12 V DC voeding.

3

Rode LED voor indicatie van:

–vooralarm – kort knipperen (ongeveer 120 ms);

–alarm – AAN voor 2 seconden;

–opwarmen – snel knipperen;

–laag voeding voltage – AAN.

4

Pyro elektrische sensor.

5

Sabotagecontact (NC).

6

Schaling voor het positioneren van de pyro elektrische sensor

t.o.v. de lens (zie: Fig. 7).

7

Schroefgat voor het vast zetten.

8

Detector conguratie pins:

PIR SENS. – Detector gevoeligheidsinstelling. Getoond

in Fig. 2 zijn de beschikbare gevoeligheids-

instellingen: A – laag, B en C – medium,

D – hoog [ – pins kortgesloten;

– pins open].

LED ON/OFF – Aan/Uit zetten van de LED signalering. De sig

-

nalering is geactiveerd als de pins zijn kortge-

sloten.

DETECTIE GEBIED

FIGUUR 3. Detectie gebied van de detector met een EWA lens

type. De EWA lens is standaard gemonteerd in de detector, en kan

optioneel worden vervangen voor:

LR Long range (long Beam): Bereik 30 m; en 3 m breed

aan het einde van het bereik; of

VB Verticale gordijnlens: Bereik 22.5 m; en 2.2 m breed

aan het einde van het bereik.

Il rilevatore AQUA Plus 2E, rende possibile la rilevazione di mo-

vimento all’interno di un’area protetta. L’apparecchiatura si inter-

faccia con le centrali di allarme, che gestiscono la congurazione

2EOL/NC (2 x 1,1 kΩ).

PROPRIETÀ

• Sensore Piroelettrico a doppio elemento.

• Resistenze di bilanciamento integrate (2EOL).

• Algoritmo digitale di rilevazione del movimento.

• Funzione di pre-allarme.

• Doppia analisi del segnale proveniente dal piroelemento:

qualitativa e quantitativa.

• Compensazione digitale della temperatura.

• Segnalazione di tensione di alimentazione bassa (caduta della

tensione al di sotto di 9 V ±5%).

• LED di segnalazione.

• Protezione anti-manomissione, contro l’apertura

dell’alloggiamento.

• Supporto regolabile in dotazione.

SCHEDA ELETTRONICA

1

morsetti di uscita di allarme (collegare alla zona della centrale

di allarme programmata come il tipo 2EOL/NC).

2

morsetti di ingresso alimentazione +12 Vcc.

3

LED rosso di segnalazione:

–del pre-allarme – lampeggio breve (circa 120 ms);

–dell’allarme – si illumina per 2 secondi;

–dello stato di inizializzazione – lampeggi rapidi;

–di bassa tensione alimentazione – acceso sso.

4

sensore piroelettrico.

5

contatto anti-manomissione (NC).

6

scala per il posizionamento del sensore piroelettrico relativamente

alle lenti (vedi: dis. 7).

7

foro per la vite di ssaggio.

8

pin per la congurazione del rilevatore:

PIR SENS. – denizione della sensibilità del rilevatore.

La modalità di regolazione della sensibilità

è mostrata nel disegno 2: A – sensibilità

bassa, B e C – sensibilità media, D – sensi-

bilità alta [ – pin cortocircuitati;

– pin aperti].

LED ON/OFF – abilitazione / disabilitazione della segnalazione

attraverso l’ausilio del LED. La segnalazione

è abilitata quando i pin sono cortocircuitati.

AREA DI COPERTURA

Nel disegno 3 è mostrata l’area di copertura del rilevatore con

la lente di tipo EWA. Le lenti EWA, sono montate nel rilevatore come

standard, possono essere eventualmente sostituite con altre:

LR area di copertura remota con controllo della zona di passaggio:

campo di copertura = 30 m; larghezza del raggio principale

al termine del campo di copertura = 3 m.

VB tenda verticale: campo di copertura = 22,5 m; larghezza

del raggio al termine del campo di copertura = 2,2 m.

El detector AQUA Plus 2E posibilita detectar un movimiento en el ob-

jeto supervisado. Está dedicado a operar con las centrales de alarma

gestionadas por la conguración 2EOL/NC (2 x 1,1 kΩ).

PROPIEDADES

• Pirosensor doble.

• Resistencias de n de línea integradas (2EOL).

• Algoritmo digital de detección de movimiento.

• Función de prealarma.

• Análisis bidireccional de señal desde el pirosensor, basado

en el valor y la cantidad.

• Compensación digital de temperatura.

• Señalización de baja tensión de alimentación

(descenso de tensión por debajo de 9 V ±5%).

• Indicador LED.

• Protección antisabotaje contra la apertura de la caja.

• Soporte de montaje ajustable incluido en el set.

PLACA ELECTRÓNICA

1

contactos de la salida de alarma (conectar con zona

de la central programada como 2EOL/NC).

2

contacto para conectar la alimentación +12 V DC.

3

diodo LED rojo para indicar:

–prealarma – ash corto (aprox. 120 ms);

–alarma – encendido ON durante 2 segundos;

–arranque – parpadeo rápido;

–tensión baja de alimentación – encendido ON.

4

pirosensor.

5

protección antisabotaje (NC).

6

escala para posicionar el pirosensor en relación

a la lente (ver: g. 7).

7

oricio para el tornillo de jación.

8

pins para congurar del detector:

PIR SENS. – ajuste de sensibilidad del detector.

En la gura 2 están presentados los paráme-

tros disponibles de la sensibilidad: A – baja,

B y C – mediana, D – alta [ – pins

cerrados; – pins abiertos].

LED ON/OFF – activación/desactivación del diodo LED.

El diodo LED está activado cuando los pins

están cerrados.

ÁREA DE COBERTURA

En la gura 3 está presentada el área de cobertura con la lente

de tipo EWA instalada de fábrica pero puede ser reemplazada

por otra:

LR lente de gran alcance con el control de la zona de detección:

rango 30 m; anchura del haz principal de 3 m en el extremo

del rango.

VB cortina vertical: rango 22,5 m; del haz principal

de 2,2 m en el extremo del rango.

Detektory AQUA Plus 2E slouží k detekci pohybu ve sledovaném

prostoru. Jsou určeny pro připojení k zabezpečovacím ústřednám

s podporou zakončení zón 2EOL/NC (2 x 1,1 kΩ).

VLASTNOSTI

• Duální pyroelektrický element.

• Integrované EOL rezistory.

• Digitální algoritmus detekce pohybu.

• Funkce předpoplachu.

• Dvoucestná analýza signálu z pyrosenzoru, založená

na hodnotě a kvantitě.

• Digitální teplotní kompenzace.

• Signalizace nízkého napětí (pokles napětí pod 9V ±5%).

• LED kontrolka.

• Tamper ochrana proti otevření krytu.

• Součástí je nastavitelný montážní držák.

DESKA ELEKTRONIKY

1

svorky poplachového výstupu (pro připojení k zabezpečovací

ústředně s nastavenou zónou jako 2EOL/NC).

2

svorky pro připojení napájení +12 V DC.

3

červená LED kontrolka znázorňuje:

–předpoplach – krátké bliknutí (přibl. 120 ms);

–poplach – svítí po dobu 2 sekund;

–startovací stav – rychlé blikání;

–nízké napájecí napětí – svítí.

4

pyroelement.

5

tamper kontakt (NC).

6

měřítko pro umístění pyroelementu vůči čočce (obrázek 7).

7

montážní otvory.

8

kongurační piny detektoru:

PIR SENS. – nastavení citlivosti. Na obrázku 2 jsou zná-

zorněna nastavení pro dostupné citlivosti:

A – nízká citlivost, B a C – střední citlivost,

D – vysoká citlivost [ – piny propoje-

ny; – piny rozpojeny].

LED ON/OFF – povolení/zakázání signalizace LED kontrol-

kou. Signalizace je povolena při propojených

pinech.

DIAGRAM POKRYTÍ

Obrázek 3 znázorňuje pokrytí prostoru se standardně dodávanou

čočkou EWA, ale s možností výměny za jinou:

LR čočka s dlouhým dosahem: dosah 30 m; hlavní paprsek 3 m

široký na konci dosahu.

VB čočka typu záclona: dosah 22,5 m; paprsek 2,2 m široký

na konci dosahu.

Detektor AQUA Plus 2E umožňuje zistiť pohyb v chránenom

priestore. Je určený na spoluprácu so zabezpečovacími ústredňami

obsluhujúcimi konguráciu 2EOL/NC (2 x 1,1 kΩ).

VLASTNOSTI

• Dvojitý pirelement.

• Zabudované rezistory (2EOL).

• Digitálny algoritmus detekcie pohybu.

• Funkcia prealarmu.

• Dvojnásobná analýza signálu z pirelementu: hodnota a počet.

• Digitálna kompenzácia teploty.

• Signalizácia nízkeho napätia napájania (pokles napätia pod

9 V ±5%).

• Signalizačná LED-ka.

• Sabotážna ochrana pred otvorením krytu.

• Nastaviteľná konzola v komplete.

DOSKA ELEKTRONIKY

1

svorky alarmového výstupu (pripojiť na vstup ústredne

naprogramovaný ako 2EOL/NC).

2

svorky na pripojenie napájania +12 V DC.

3

červená LED-ka signalizuje:

–prealarm – krátke bliknutie (približne 120 ms);

–alarm – svieti počas dvoch sekúnd;

–štartovací režim – rýchlo bliká;

–nízke napätie napájania – svieti.

4

pirelement.

5

sabotážny kontakt (NC).

6

rysky na určenie pozície pirelementu vzhľadom na šošovku

(pozri: obr. 7).

7

otvor na úchytnú skrutku.

8

jumpre na konguráciu detektora:

PIR SENS. – nastavenie citlivosti detektora. Na obrázku 2

sú zobrazené dostupné nastavenia citlivosti:

A – nízka, B a C – stredná,

D – vysoká [ – jumper nasedený;

– bez jumpera].

LED ON/OFF – zapnutie/vypnutie LED-ky. LED-ka je zapnutá,

keď je jumper nasadený.

ROZSAH DETEKCIE

Obrázok 3 zobrazuje rozsah detekcie detektora so štandardne dodá-

vanou šošovkou EWA. Túto šošovku je možné vymeniť za inú:

LR ďalekého dosahu s kontrolou priestoru pod detektorom: dosah

30 m; šírka lúča na konci dosahu 3 m.

VB šošovka typu záclona: dosah 22,5 m; šírka lúča na konci

dosahu 2,2 m.

Ο ανιχνευτής AQUA Plus 2E ανιχνεύει κίνηση στην προστατευόμενη

περιοχή. Δημιουργήθηκε για να συνεργάζεται με πίνακες ασφαλείας που

υποστηρίζουν το πρότυπο καλωδίωσης 2EOL/NC (2 x 1,1 kΩ).

ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ

• Διπλό πυροηλεκτρικό στοιχείο.

• Ενσωματωμένες αντιστάσεις EOL.

• Αλγόριθμος ψηφιακής ανάλυσης κίνησης.

• Δυνατότητα προ-συναγερμού.

• Διπλή ανάλυση σήματος πυροηλεκτρικού στοιχείου, βασισμένη

σε τιμή και ποσότητα.

• Ψηφιακός ισοσταθμιστής θερμοκρασίας.

• Ένδειξη χαμηλής τάσης τροφοδοσίας (όταν πέσει κάτω από

9 V ±5%).

• Ενδεικτικό LED.

• Προστασία ανοίγματος καλύμματος.

• Περιλαμβάνεται ρυθμιζόμενη βάση στήριξης.

ΗΛΕΚΤΡΟΝΙΚΉ ΠΛΑΚΈΤΑ

1

Κλέμα εξόδου συναγερμού (συνδέεται σε ζώνη συναγερμού

προγραμματισμένη ως 2EOL/NC).

2

Κλέμα τροφοδοσίας +12 V DC.

3

Κόκκινο LED για ένδειξη:

–προσυναγερμός – σύντομο αναβόσβημα

(περίπου. 120 ms);

–Συναγερμός – Αναμμένο για 2 δευτερολ.;

–Προθέρμανση – γρήγορο αναβόσβημα;

–Χαμηλή τάση τροφοδοσίας – Αναμμένο.

4

Πυροηλεκτρικός αισθητήρας.

5

Επαφή προστασίας (NC).

6

Κλίμακα ρύθμισης πυροηλεκτρικού στοιχείου σε σχέση με το

φακό (σχεδιάγραμμα. 7).

7

Πέρασμα βίδας.

8

Ακροδέκτες ρύθμισης αισθητήρα:

PIR SENS. – Για την ρύθμιση της ευαισθησίας.

Σχεδιάγραμμα. 2 υπάρχουν οι εξής διαθέσι-

μες επιλογές: A – χαμηλή,

B και C – μεσαία, D – Υψηλή

[ – Ακροδέκτες βραχυκυκλωμένοι;

– Ακροδέκτες ανοιχτοί].

LED ON/OFF – Ενεργοποίηση/απενεργοποίηση του ενδεικτικού

LED. Το ενδεικτικό LED είναι ενεργοποιημένο

όταν οι ακροδέκτες είναι βραχυκυκλωμένοι.

ΠΕΡΙΟΧΉ ΚΆΛΥΨΗΣ

Το σχεδιάγραμμα 3 δείχνει την περιοχή κάλυψης ενός ανιχνευτή

με φακό EWA, ο οποίος είναι ο εργοστασιακός αλλά μπορεί να

αντικατασταθεί με άλλου τύπου:

LR Μεγάλης εμβέλειας: εμβέλεια 30 m; Πλάτος κύριας δέσμης

στο τέλος της εμβέλειας 3 m.

VB Κάθετου φραγμού (κουρτίνας): εμβέλεια 22.5 m; Πλάτος κύριας

δέσμης στο τέλος της εμβέλειας 2,2 m.

Az AQUA Plus 2E érzékelő a védett területen belüli mozgás

érzékelésére alkalmas. A 2EOL/NC (2 x 1.1 kΩ) zónakialakítás

használatát támogató vezérlőpanelekhez használható.

TULAJDONSÁGOK

• Duálelemes pyroelektromos érzékelő.

• Beépített EOL ellenállások.

• Digitális mozgásérzékelési algoritmus.

• Előriasztás tulajdonság.

• A pyroelektromos érzékelő jelének érték és mennyiség alapján

történő kétmódú elemzése.

• Digitális hőmérsékletkompenzáció.

• Alacsony tápfeszültség jelzés (9 V ±5% feszültség alatt).

• Jelző LED.

• Fedél eltávolítása elleni szabotázsvédelem.

• Állítható tartó.

ÁRAMKÖRI LAP

1

riasztáskimenet csatlakozók (a vezérlőpanel 2EOL/NC

zónakialakításúként beprogramozott zónabemenetére

csatlakoztatáshoz).

2

+12 V DC tápfeszültség csatlakozók.

3

piros színű jelző LED:

–előriasztás – rövid villanás (kb. 120 ms);

–riasztás – BE 2 mp-re;

–bemelegedés – gyors villogás;

–alacsony tápfeszültség – BE.

4

pyroelektromos érzékelő.

5

szabotázskapcsoló (NC).

6

skála a pyroelektromos érzékelő lencséhez képesti helyzetének

jelzésére (lásd 7. ábra).

7

rögzítőcsavar nyílás.

8

érzékelő beállító érintkezőtüskéi:

PIR SENS. – érzékelő érzékenységének beállítása.

Beállítható érzékenységi szintek (2. ábra):

A – alacsony, B és C – közepes,

D – magas [ – érintkezők rövidrezárva;

– érintkezők nyitva].

LED ON/OFF – jelző LED engedélyezése/tiltása. A jelző LED

működése az érintkezők rövidrezárt állapotá-

ban van engedélyezve.

ÉRZÉKELÉSI TERÜLET

A 3. ábra az EWA lencsével ellátott, ajánlott magasságba felsze-

relt érzékelő érzékelési területét mutatja. A lencse lecserélhető

másik fajtára:

LR hosszú tartomány hozzáférési zóna felügyelettel: 30 m-es

tartomány, a fősugár 3 m széles a tartomány végén.

VB függőleges sorompó: 22.5 m-es tartomány; 30 m-es tartomány,

a fősugár 2.2 m széles a tartomány végén.

PL

The AQUA Plus 2E detector can detect motion in a protected

area. It is dedicated to be used with control panels which support

the 2EOL/NC (2 x 1.1 kΩ) conguration.

FEATURES

• Dual element pyrosensor.

• Built-in EOL resistors.

• Digital motion detection algorithm.

• Pre-alarm feature.

• Two-way pyrosensor signal analysis, based on value and

quantity.

• Digital temperature compensation.

• Low supply voltage signaling (voltage drop below 9 V ±5%).

• LED indicator.

• Tamper protection against cover removal.

• Adjustable mounting bracket included.

ELECTRONICS BOARD

1

alarm output terminals (to be connected to control panel zone

programmed as 2EOL/NC).

2

terminals to connect +12 V DC power.

3

red color LED to indicate:

–prealarm – short ash (approx. 120 ms);

–alarm – ON for 2 seconds;

–warm-up – blinking rapidly;

–low supply voltage – ON.

4

pyroelectric sensor.

5

tamper contact (NC).

6

scale for positioning of pyroelectric sensor against

the lens (see: Fig. 7).

7

xing screw hole.

8

detector conguration pins:

PIR SENS. – setting the detector sensitivity. Shown

in Fig. 2 are the available sensitivity settings:

A – low, B and C – medium, D – high

[ – pins shorted; – pins open].

LED ON/OFF – enabling/disabling the LED indicator.

The LED indicator is enabled when

the pins are shorted.

COVERAGE AREA

Figure 3 shows the coverage area for a detector with the EWA

lens, which is mounted as standard but can be replaced with

another one:

LR long range array: range 30 m; main beam 3 m

wide at the end of range.

VB vertical barrier array: range 22.5 m; beam 2.2 m

wide at the end of range.

EN

DERUUA

FRNLITES

CZSKGRHU

AQUA Plus 2E

aqua_plus_2E_int 02/15

13

2

SATEL sp. z o.o.

ul. Budowlanych 66; 80-298 Gdansk, POLAND

tel. +48 58 320 94 00; [email protected]; www.satel.eu

Product specificaties
