Pagina 1/3
www.saluscontrols.nl

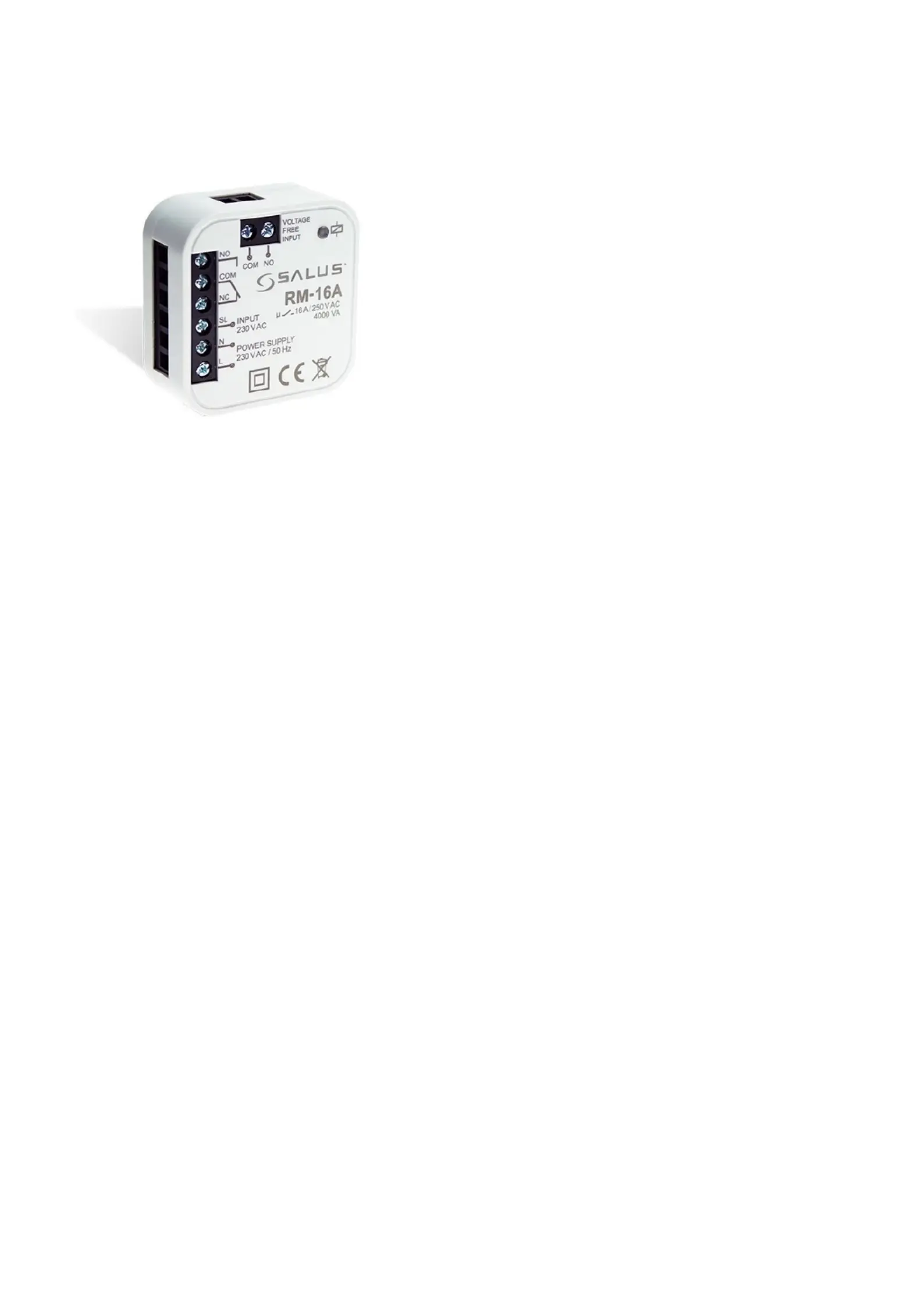

RM16A Relais Handleiding
RM16A Relais opent en sluit circuits om
andere apparaten aan te kunnen sturen.
Schakelcapaciteit: 16 A / 250 V AC, 4000 VA
Spanning: 230 V AC 50 Hz
Ingang NO/COM: Potenaal vrij NO /COM
Ingang SL: aansluing met controller 230V
Afmengen [mm]: W- - -47 H 47 D 20
Opes:
1. Verbind de Salus Controls Thermostaat met de NO/COM relais met de NC/COM uitgang van de
boilerregeling.
2. Verbind de Salus Thermostaat met de NO/COM relais met de controller van de verwarmingsketel
die een NC/COM uitgang nodig hee.
3. Verbind de ontvanger die een hoger vermogen nodig hee dan de relais in de thermostaat /
apparaat. Het maximale elektrische vermogen van de ontvanger mag niet hoger zijn dan 16A.
4. Verbind andere apparaten dan de elektrische actuators met de klemstrook KL06/KL08RF om
pompen, elektrische verwarming of kleppen aan te sturen
www.saluscontrols.nl
Relais Salus RM16A

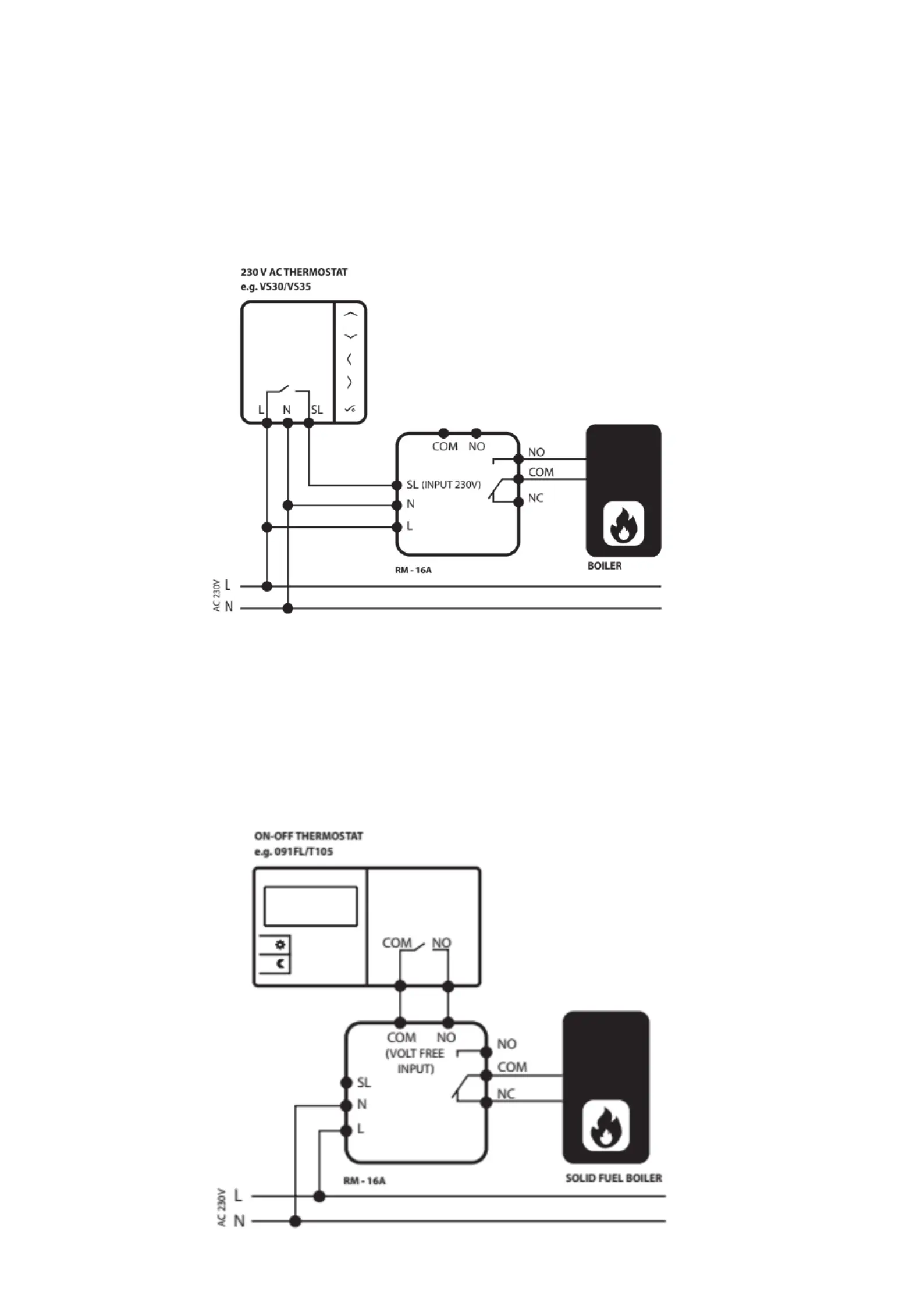

Aansluitdiagram #1
Aan te sluiten apparaten:
Thermostaat met 230V AC
Verwarmingsketel uitgerust met AAN UIT Volt vrij contact.-
Aansluitdiagram #2
Aan te sluiten apparaten:
Thermostaat op baerijen met NO/COM volt vrij uitgang (Normaly open Contact)-
Verwarmingsketel controller, met NC/COM volt vrij contact (normally closed)-
www.saluscontrols.nl

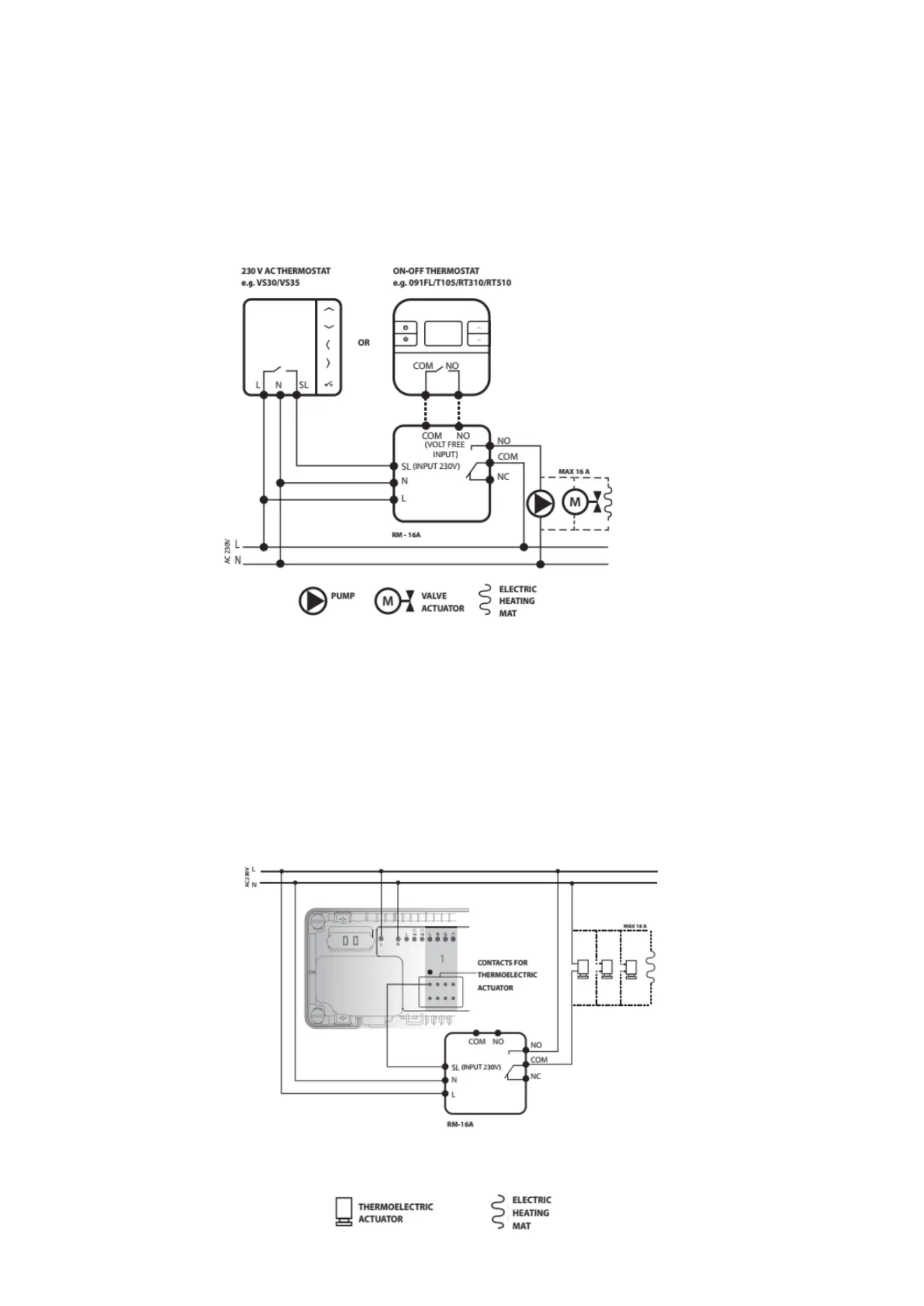

Aansluitdiagram #3
Aan te sluiten apparaten:
Thermostaat met 230V AC uitgang of baerij thermostaat met NO/COM volt vrij contact-
Een elektrisch apparaat, die meer vermogen nodig hee dan de relais van de thermostaat kan verwerken.
Waarschuwing: Maximum huidig verbruik mag niet hoger zijn dan 16A.
Aansluitdiagram #4
Aan te sluiten apparaten:
Klemstrook KL06/KL08RF met meerder actuators
Of
Andere apparaten dan thermo elektrische actuators verbonden met de klemstrook om zijn contacten te -
schakelen zoals pompen, elektrische verwarming en kleppen.
Product specificaties
| Merk: | Salus |
| Categorie: | Thermostaat |
| Model: | RM-16A |
