De hi-hat (VH-13) en basdrum (KD-140) monteren

Voor details raadpleegt u de gebruikershandleiding van het betreende component.

01

Doos 1

02

04

Montageprocedure

Doos 2

❏V-Kick (KD-140)

❏V-Pad voor snare (PD-128S)

❏V-Pad voor tom (PD-128 x 2)

❏V-Pad voor tom (PD-108 x 2)

❏Plastic klopper

* De plastic klopper bevindt zich in de

KD-140 verpakking.

MDS-25

* Als u de onderdelen behorend bij de MDS-25

controleert, raadpleegt u de MDS-25 gebruikers-

handleiding.

De hi-hat (VH-13) monteren

De basdrum monteren (KD-140)

Het kickpedaal bevestigen

Breng de inkepingen op één lijn

Knop waarmee de

poot wordt vastgezet

De hoek van de poot aanpassen

Bekken ophangingen

Pad ophangingen

Pad ophangingen

De meegeleverde onderdelen

controleren

❏Drum geluidsmodule (TD-30)

❏V-hi-hat (VH-13)

❏V-Cymbal Crash (CY-14C x 2)

❏V-Cymbal Ride (CY-15R)

❏Set handleidingen

❏TD-30KV Installatiegids (dit document)

❏VH-13 Gebruikershandleiding

❏CY-15R/CY-14C Gebruikershandleiding

❏ KD-140 Gebruikershandleiding

❏PD-128S/128/108 Gebruikershandlei-

ding

* De TD-30 gebruikershandleiding en MDS-

25 gebruikershandleiding bevinden zich in

de respectievelijke verpakkingen.

De standaard monteren (MDS-25)

De onderdelen bevestigen

Monteer de standaard met gebruik van de procedure die in de MDS-25 gebruikershandleiding

wordt beschreven.

Z.O.Z.

Copyright © 2012 ROLAND CORPORATION

Alle rechten voorbehouden. Niets van deze uitgave mag, in welke vorm dan ook, zonder schriftelijke toestemming van ROLAND CORPORATION gereproduceerd worden.

* Open de standaard niet verder dan 120 graden. De twee pijpen

aan de uiteindes mogen niet meer dan 1.6 meter uit elkaar

staan. Als u dit niet in acht neemt, kunnen de kabels in de

standaard beschadigen of kan de standaard omvallen.

Voor details raadpleegt u de gebruikershandleiding van elk component.

Voordat u dit apparaat in gebruik neemt, leest u de secties getiteld ‘Het apparaat op een veilige manier gebruiken’ en ‘Belangrijke opmerkingen’.

In deze secties vindt u belangrijke informatie over het op juiste wijze gebruiken van het apparaat. Bovendien kunt u de installatiegids en de

gebruikershandleidingen in zijn geheel doorlezen om een goed beeld te krijgen van alles dat uw nieuwe apparaat te bieden heeft. Bewaar deze

installatiegids en handleidingen, zodat u er later aan kunt refereren.

* Deze verpakking bevat geen kickpedaal, snare

standaard of hi-hat standaard. Deze in de handel

verkrijgbare onderdelen dienen apart aangeschaft

te worden.

❏Onderdelen meegeleverd met de

V-Cymbals

❏Vleugelmoer x 3

❏Vilt ring x 3

❏Stopper x 3

❏Onderdelen meegeleverd met de

V-Hi-Hat

* Deze onderdelen bevinden zich in

de VH-13 verpakking.

❏Speciale VH-13 koppeling

❏Klem

❏Houder (3 types)

❏Verbindingskabel

❏Drumsleutel

* De uitleg in deze gids gaat er van uit dat u de MDS-25 als de drumstandaard gebruikt.

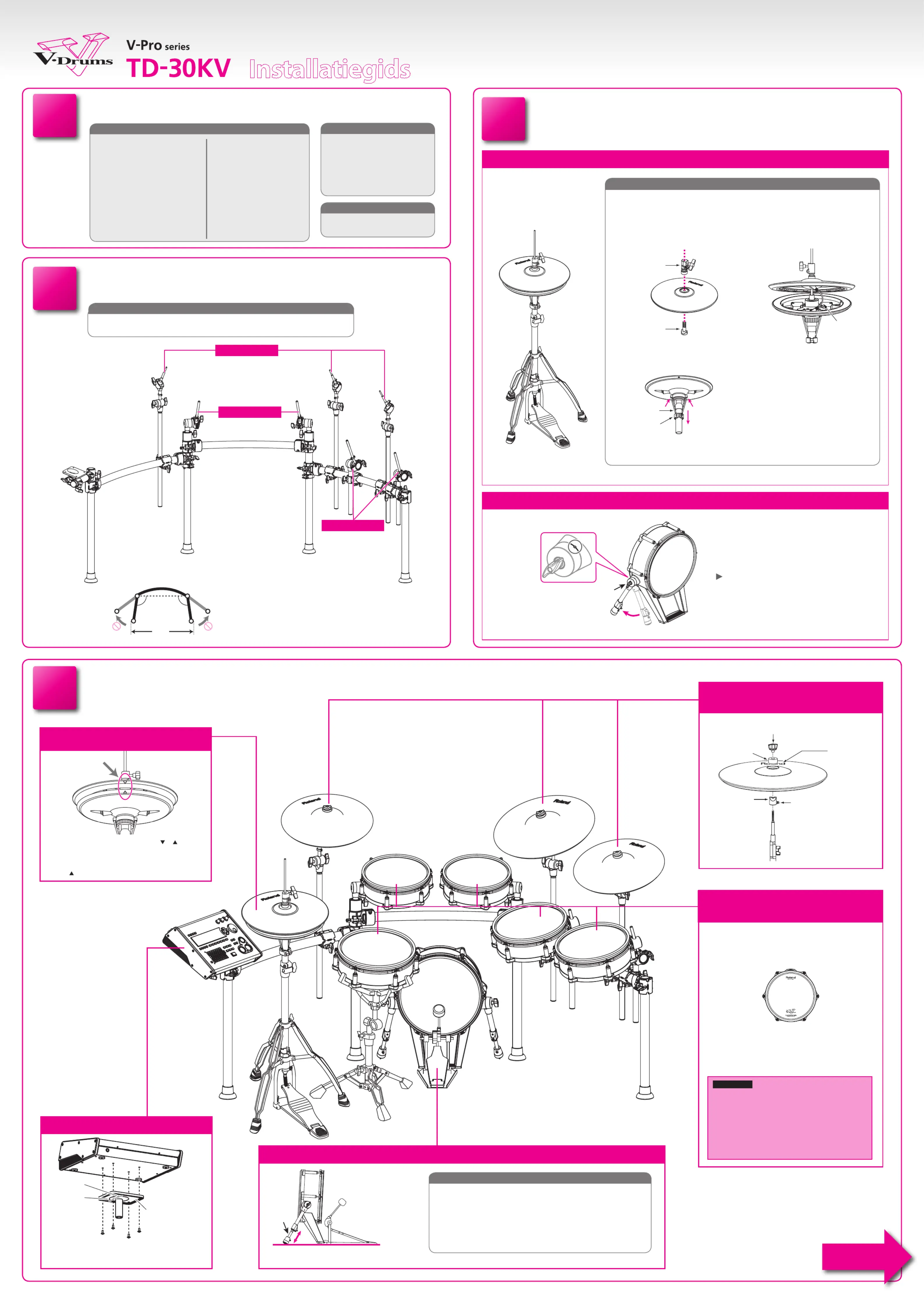

Installatiegids

Het kickpedaal (KD-140) aanpassen

De velspanning aanpassen

Breng de markeringen op de hi-hat (VH-13)

op één lijn.

De drum geluidsmodule (TD-30) bevestigen

De velspannin

g van

de snare (PD-128S) en

toms (PD-108/128) aanpassen

Tijdens het spelen moeten de markeringen ( en ) op

de bovenste hi-hat en onderste hi-hat altijd op elkaar

afgestemd zijn zoals in de illustratie wordt aangegeven.

Als deze markeringen zich niet op één lijn bevinden, kan

het systeem mogelijk niet correct functioneren. Plaats

het

teken zo, dat het naar de uitvoerende wijst.

Geluidsmodule

montageplaat

Smal

Breed

* De montageplaat voor de geluidsmodule wordt meegeleverd

met de standaard (MDS-25).

KD-140

KIK

PD-128S

PD-128

PD-128

PD-108PD-108

T1T2

T3

T4

SNR

VH-13

CY-14C

CY-15R

CY-14C

CR1 (BOW/EDGE)

RD (BOW/BELL)

RDE (BOW/EDGE)

CR2 (BOW/EDGE)

TD-30

Plaats het

Roland logo aan

de tegenover-

liggende kant van

het speelgebied.

Vleugelmoer (Draai deze aan om de

gewenste beweging te verkrijgen)

Vilt ring

Stopper

(Zorg dat deze

op juiste wijze

wordt gericht)

Draai de moer met

een drumsleutel aan.

21

53

4

6

Pas de velspanning aan voordat u gaat spelen. Een iets lossere stemming maakt

dat de respons en terugslag van de klopper lijkt op die van een akoestische

basdrum.

1. Pas elke stembout beetje bij beetje aan, kruiselings over het vel.

2. Pas de strakheid van elke stembout aan, zodat het vel gelijkmatig wordt

gespannen.

Voordat u gaat spelen moet u eerst de velspanning aanpassen.

U kunt de velspanning stemmen/aanpassen zoals u op een

akoestisch drumstel zou doen, om hetzelfde dynamische

‘gevoel’ te verkrijgen.

1. Pas elke stembout beetje bij beetje aan, kruiselings over

het vel, zoals in de illustratie wordt aangegeven.

2. Pas de strakheid van elke stembout aan, zodat het vel

gelijkmatig wordt gespannen.

Het crash bekken (CY-14C) en ride

bekken (CY-15R) bevestigen

De volledige onderkant van het kickpedaal staat

in contact met de vloer.

Staaf

Montageprocedure

Monteer de standaard met gebruik van de procedure die in de VH-13 gebruikershandleiding wordt

beschreven.

1. Monteer de bovenste hi-hat met gebruik

van de speciaal daarvoor bedoelde VH-13

koppeling (meegeleverd).

Speciale

VH-13 koppeling

Speciale

VH-13 koppeling

(stopper)

2. Bevestig de onderste hi-hat op de hi-hat

standaard.

Houder

Klem

Naar beneden

trekken en

vastzetten

3. Gebruik de meegeleverde verbindings-

kabel om de bovenste hi-hat en onderste

hi-hat aan te sluiten.

Verbindings-

kabel

OPMERKING

Het aanpassen van de velspanning is alleen op de respons

van het vel van invloed, en verandert de toonhoogte van

het geluid niet, hetgeen op een akoestisch drumstel wel

het geval is. Aanpassingen in toonhoogte kunnen gemaakt

worden door het geluid in de drum geluidsmodule te

bewerken.

Voor details raadpleegt u de gebruikershandleiding van de

drum geluidsmodule die u gebruikt.

1.6 m

120˚

120˚
