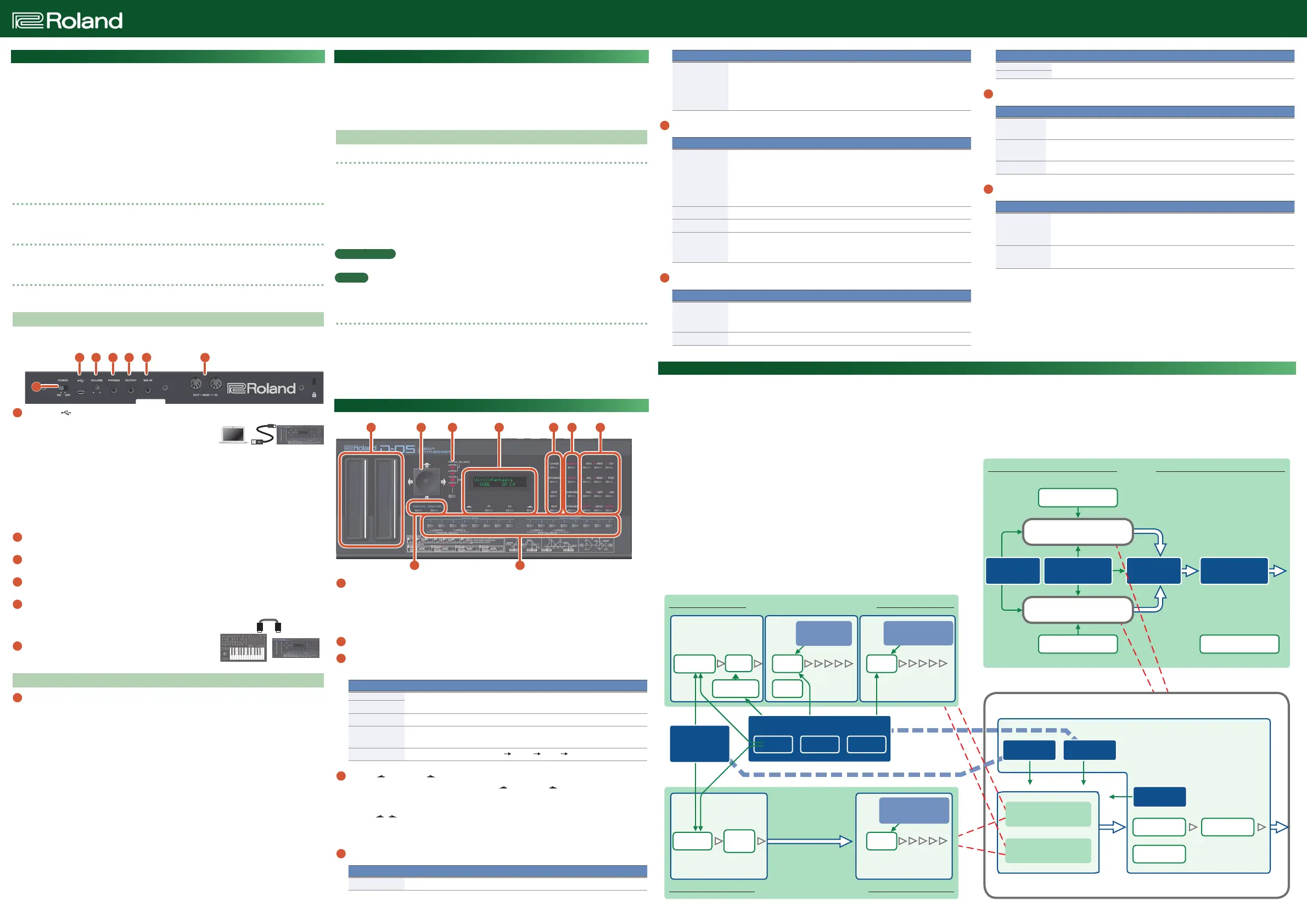

GebruikershandleidingLINEAR SYNTHESIZER

D-05

Copyright © 2017 ROLAND CORPORATION

Lees “HET APPARAAT VEILIG GEBRUIKEN” en “BELANGRIJKE OPMERKINGEN” (het infoblad “HET APPARAAT VEILIG GEBRUIKEN”) zorgvuldig door alvorens het apparaat te gebruiken.

Na dit te lezen bewaart u deze instructies best binnen handbereik om ze onmiddellijk te kunnen raadplegen.

Inleiding

De D-05 is een geluidsmodule die kan worden gebruikt in combinatie met het K-25m-klavier (apart

verkrijgbaar). Het geluid is hoorbaar via de ingebouwde luidsprekers.

* De D-05 kan werken op batterijen of op stroom via de USB-bus. Als u batterijen gebruikt, plaats dan

vier AA-batterijen en zorg ervoor dat deze correct zijn geplaatst.

* Verkeerd gebruik van de batterijen kan leiden tot explosie en lekkende vloeistof. Zorg ervoor

dat u alle voorschriften inzake batterijen in “HET APPARAAT VEILIG GEBRUIKEN” en “BELANGRIJKE

OPMERKINGEN” (infoblad “APPARAAT VEILIG GEBRUIKEN”) naleeft.

* Wanneer u het apparaat omkantelt, moet u de knoppen en regelaars beschermen tegen schade. Ga

ook voorzichtig om met het apparaat, laat het niet vallen.

* Als de batterijen bijna leeg zijn, verschijnt “Battery Low” op de display. Vervang de batterij zo snel

mogelijk.

De D-05 gebruiken in combinatie met de DK-01 Boutique Dock (apart verkrijgbaar)

&

Raadpleeg de Gebruikershandleiding van de DK-01 om te installeren/verwijderen/de hoek te

verstellen.

De D-05 gebruiken in combinatie met het K-25m-klavier (apart verkrijgbaar)

&

Raadpleeg de Gebruikershandleiding van de K-25m om te installeren/verwijderen/de hoek te

verstellen.

De D-05 afspelen via MIDI of USB

U kunt de D-05 ook afspelen via MIDI of USB. Raadpleeg “Uw apparatuur aansluiten” voor meer

informatie.

Uw apparatuur aansluiten

* Zet het volume altijd op nul en schakel alle apparaten uit voordat u aansluitingen maakt om defecten

of storingen aan de apparatuur te voorkomen.

A B C D E F

G

A

Micro USB ()-poort

Gebruik een in de handel verkrijgbare USB 2.0-kabel (A-micro

B) om deze poort met uw computer te verbinden. Die kan

worden gebruikt voor de overdracht van USB MIDI- en USB-

audiogegevens. U moet het USB-stuurprogramma installeren

wanneer

u de D-05 op uw computer aansluit. Download het USB-stuurprogramma van de

Roland-website. Raadpleeg het bestand Readme.htm dat is inbegrepen in de download voor meer

informatie.

&

https://www.roland.com/support/

* Gebruik geen micro USB-kabel die alleen is ontworpen om een apparaat op te laden. Laadkabels

kunnen geen gegevens doorgeven.

B

[VOLUME]-regelaar

Regelt het volume.

C

PHONES-aansluiting

Sluit hier de hoofdtelefoon (apart verkrijgbaar) aan.

D

OUTPUT-aansluiting

Sluit deze aansluiting aan op uw versterker of monitorluidsprekers.

E

MIX IN-aansluiting

Dit is de audio-ingang. Geluid van het aangesloten apparaat

wordt uitgestuurd via de OUTPUT-aansluiting en de PHONES-

aansluiting.

F

MIDI-aansluiting

U kunt de D-05 bespelen door een MIDI-apparaat aan te

sluiten via een in de handel verkrijgbare MIDI-kabel.

De D-05 inschakelen

G

[POWER]-schakelaar

Dit schakelt het apparaat in en uit.

* Nadat u alles hebt aangesloten, schakelt u de stroom in deze volgorde in: eerst de D-05 en

vervolgens het aangesloten systeem. Inschakelen in de verkeerde volgorde kan defecten of schade

veroorzaken. Zorg er bij het uitschakelen van de stroom voor dat u eerst het aangesloten systeem

uitschakelt, en dan pas de D-05.

* Zet altijd het volume helemaal op nul voordat u het apparaat in- of uitschakelt. Zelfs als het volume

volledig op nul staat, kunt u nog geluid horen wanneer het apparaat wordt in- of uitgeschakeld. Dit

is normaal en wijst niet op een defect.

* De D-05 wordt automatisch uitgeschakeld na een vooraf ingestelde tijdsspanne sinds het apparaat

voor het laatst werd bediend of gebruikt om muziek af te spelen (de Auto Off-functie). Als u niet wilt

dat het apparaat automatisch wordt uitgeschakeld, schakelt u de Auto Off-functie uit.

•

Instellingen die worden bewerkt op het moment dat het apparaat wordt uitgeschakeld, gaan

verloren. Als u instellingen wilt behouden, moet u deze opslaan.

•

Druk opnieuw op de aan-/uitknop om het apparaat weer in te schakelen.

De fabrieksinstellingen herstellen (Factory Reset)

Hier leest u hoe u de D-05 kunt herstellen naar de fabrieksinstellingen.

1.

Schakel de stroom in terwijl u de PATCH BANK [2]-knop ingedrukt houdt.

Als u het herstellen van de fabrieksinstellingen wilt annuleren, schakelt u het apparaat uit.

2.

Druk op de [ENTER]-knop om de fabrieksinstellingen te herstellen.

3.

Als alle knoppen knipperen, schakelt u de D-05 uit en vervolgens opnieuw in.

Back-up/herstel van gegevens

Back-up

1.

Sluit uw computer aan op de USB-poort van de D-05 via een USB-kabel.

2.

Schakel de stroom in terwijl u de [FUNCTION]-knop ingedrukt houdt.

3.

Open het “D-05”-station op uw computer.

De back-upbestanden bevinden zich in de “BACKUP”-map van het “D-05”-station.

4.

Kopieer het weergegeven bestand naar uw computer.

5.

Nadat het kopiëren is voltooid, werpt u het USB-station uit.

Windows 10/8/7

Klik met de rechtermuisknop op het pictogram “D-05” en voer “Uitwerpen” uit.

Mac OS

Sleep het pictogram “D-05” naar de prullenbak in de Dock.

6.

Schakel de D-05 uit.

Herstellen

1.

Zoals beschreven in de procedure voor “Back-up” stap 1–3 opent u het “D-05”-station op uw

computer.

2.

Kopieer de D-05-back-upbestanden naar de “RESTORE”-map van het “D-05”-station.

3.

Nadat het kopiëren is voltooid, werpt u het USB-station uit en drukt u op de [ENTER]-knop.

4.

Als de ledlampjes niet meer knipperen, schakelt u het apparaat uit.

Paneelbeschrijvingen

1 2 3 4 6 7 8

5 9

1

Ribbon Controller (C1/C2)

Dit zijn Ribbon Controllers met aanraakfunctie. C1 (links) is Pitch Bend (toonhoogteverschuiving) en

C2 (rechts) is Modulation (modulatie).

* Als een K-25m-klavier, USB of MIDI niet zijn aangesloten, wordt er een voorbeeldklank weergegeven

wanneer u de C1 Controller aanraakt.

2

Joystick

3

UPPER / LOWER / VALUE / LOCAL

Met deze knoppen wisselt u de functie van de joystick.

Indicator / knopUitleg

UPPER

Met de richting omhoog/omlaag wijzigt u de volumebalans van een partij en met de

richting links/rechts wijzigt u de gedeeltelijke balans van de geselecteerde partij.

LOWER

VALUEVoert waarden in, zoals bij het bewerken.

LOCAL

Schakelt lokaal bewerken in (een functie waarmee u de joystick kunt gebruiken om

tegelijkertijd aangrenzende items op de display te bewerken).

SelectieknopSchakelt in de volgorde van UPPER

LOWER VALUE LOCAL.

4

Display/[]-/[F1]-/[F2]-/[]-knoppen

Van links te beginnen worden deze aangeduid als [

] / [F1] / [F2] / [].

Ingeschakelde knoppen (knoppen die een handeling uitvoeren wanneer u ze indrukt) zijn opgelicht;

uitgeschakelde knoppen zijn gedoofd.

Gebruik [

] [] om te schakelen tussen pagina's. Deze zijn opgelicht als een aangrenzende PAGE

bestaat.

* Voer nooit druk uit op de display en sla er nooit tegen.

5

[FUNCTION] [PRESET/USER]-knoppen

KnopUitleg

FUNCTIONHiermee opent u het functiemenuscherm.

D-05MIDI-klavier

MIDI INMIDI OUT

KnopUitleg

PRESET/USER

Wijzigt de patchgroep.

Druk op deze knop en gebruik vervolgens [INCREMENT] [DECREMENT] om te wisselen.

Kies uit P-1–6 en U-1–8.

Nadat u de wijziging hebt gemaakt, geeft u de patchbank en het patchnummer op om

te bevestigen.

6

[CHASE]-/[PORTAMENTO]-/[EDIT]-/[EXIT]-knoppen

KnopUitleg

CHASE

Hiermee schakelt u de Chase-functie in en uit.

Chase is een functie waarbij de bovenste toon weerklinkt wanneer u op een toets

drukt en waarbij vervolgens een noot met delay weerklinkt op de onderste (of

bovenste) partij. Deze functie werkt als de toetsmodus Whole of Dual is. Afhankelijk

van de patch kunt u hiermee eecten produceren die lijken op delay of Sound-on-

Sound.

PORTAMENTOHiermee schakelt u de Portamento-functie in en uit.

EDITHiermee opent u het bewerkingsmenuscherm.

EXIT

Hiermee keert u terug naar het vorige scherm.

Op sommige schermen annuleert u met deze knop de bewerking die op dat ogenblik

wordt uitgevoerd.

7

[SEQUENCER]-/[WRITE]-/[INCREMENT]-/[DECREMENT]-knoppen

KnopUitleg

SEQUENCER

Hiermee opent u het Sequencer-scherm.

Houd de [SHIFT]-knop ingedrukt en druk op de [SEQUENCER]-knop om naar het

Arpeggiator-scherm te gaan.

WRITESlaat het geluid of de Sequencer-instellingen op.

KnopUitleg

INCREMENT

Wordt gebruikt om de waarde in stappen te verhogen of verlagen.

DECREMENT

8

Tien toetsen/[SHIFT]-/[ENTER]-knoppen

KnopUitleg

Tien toetsen

Gebruik deze knoppen om de patchnaam of de toonnaam te bewerken.

Voor sommige items kunt u met deze knoppen ook een numerieke waarde invoeren.

SHIFT

Gebruik deze knop in combinatie met andere knoppen om parameters te openen of

andere parameters te bedienen.

ENTERDruk op deze knop om een waarde te bevestigen of een bewerking uit te voeren.

9

PATCH BANK [1]–[8]-/NUMBER [1]–[8]-knoppen

KnopUitleg

PATCH BANK [1]–

[8]

Selecteer patchbanken.

Bij het bewerken kunt u deze knoppen gebruiken om Partials (deeltonen) te selecteren.

NUMBER [1]–[8]

Selecteer het patchnummer.

Bij het bewerken kunt u deze knoppen gebruiken om Partials in of uit te schakelen.

Door tegelijk op twee van de [1]–[16]-knoppen te drukken, kunt u deze twee stappen met een tie

(overbinding) verbinden.

Patch

Een “patch” bevat geluidsgegevens en gegevens voor de performancefuncties.

Meerdere patches kunnen in een patchgeheugen worden opgeslagen en desgewenst worden

opgeroepen terwijl u speelt.

Op de D-05 bestaat een patch uit twee geluiden (de hogere toon en de lagere toon), instellingen die

opgeven hoe patches worden afgespeeld en instellingen zoals de klaviermodus, de uitvoermodus en

reverb.

Toon

De hogere en lagere toon bestaan elk uit twee “Partials” of deeltonen (geluidsbronnen) en algemene

instellingen die opgeven hoe de Partials worden bediend.

De algemene instellingen bevatten het type selecties voor de twee Partials, hoe de twee Partials

worden gecombineerd (de “structuur”) en instellingen zoals LFO, toonhoogte-enveloppe, equalizer

en chorus.

Partial

Een Partial is de meest elementaire eenheid van geluid op de D-05. Er zijn twee typen Partials: een

synthesizergeluidsgenerator en een PCM-geluidsgenerator. Partials van het synthesizertype bieden

een TVF (Time Variant Filter) en een TVA en Partials van het PCM-type bieden een TVA (Time Variant

Amplier).

Hoe de geluidsengine is gestructureerd

Patch

PatchnaamTone Tune

Toon-

balans

Variaties van

bedieningsfuncties

Tone Tune

Toon

Algemeen

P. ENVLFO1–3

Structuur

Equalizer

Toonnaam

Chorus

Partial (synthesizergeluidsgenerator)

Partial (PCM-geluidsgenerator)

WG

Toonhoogte

Golfvorm

Pulsbreedte

TVF

Cuto

Resonantie

TVF-ENV

Filterenveloppe

TVA

Niveau

TVA-ENV

Versterkerenveloppe

WG

Toonhoogte

PCM-

golfvorm

TVA

Niveau

TVA-ENV

Versterkerenveloppe

LFO (Low Frequency Oscillator)

LFO 1LFO 2LFO 3

P. ENV

Toonhoogte-

enveloppe

Toetsmodus

Uitvoermodus

(reverb, enz.)

LOWER-toon

UPPER-toon

Partial 1

Partial 2
