Pontec PondoTronic 24 Handleiding

- NL - 19 - NL - NL WAARSCHUWING Originele handleiding. De handleiding behoort bij het apparaat en moet bij doorgeven van het apparaat steeds meege-geven worden. WAARSCHUWING  Ontkoppel alle elektrische apparaten in het water van het voe-dingsnet, voordat u in het water grijpt. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken.  Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd werden over het veilige ge-bruik van het apparaat en de gevaren begrijpen, die hiermee sa-menhangen. Kinderen mogen niet met het apparaat spelen. Reini-ging en onderhoud door de gebruiker mogen niet worden uitge-voerd door kinderen, die niet onder toezicht staan.

Veiligheidsinstructies Elektrische aansluiting • Voor de elektrische installatie in de openlucht gelden speciale voorschriften. De elektrische installatie mag uitslui-tend door een professionele elektricien uitgevoerd worden. – De professionele elektricien is krachtens zijn professionele opleiding, kennis en ervaring gekwalificeerd en mag elektrische installaties in de openlucht uitvoeren. Hij of zij kan mogelijke gevaren herkennen en leeft de regionale en nationale normen, voorschriften en bepalingen na. – Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien. • Sluit het apparaat alleen aan, wanneer de elektrische gegevens van het apparaat en de voeding overeenkomen. • Gebruik het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde contactdoos.

Het apparaat moet beveiligd zijn via een aardlekschakelaar met een vastgestelde lekstroom van maximaal 30 mA. • Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwater-bestendig). • Bescherm open stekkers en stopcontacten tegen vocht.

Veilig gebruik • Gebruik het apparaat niet als elektrische snoeren of behuizing beschadigd zijn. • Voer het apparaat niet af als de stroomkabel beschadigd is. De stroomkabel kan niet worden vervangen. • Het apparaat niet aan de elektrische leiding dragen of aan de leiding trekken. • Installeer de leidingen zodanig, dat deze tegen beschadigingen zijn beschermd en niemand erover kan struikelen. • Breng nooit technische veranderingen aan het apparaat aan. • Voer uitsluitend die werkzaamheden aan het apparaat uit die in deze gebruiksaanwijzing zijn beschreven. • Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren.

- NL - 20 Beoogd gebruik Gebruik het in deze gebruiksaanwijzing beschreven product uitsluitend op de volgende manier: • Voor het schoonmaken van tuinvijvers. • Voor gebruik met schoon water. • Met in achtneming van deze technische gegevens. (→ Technische gegevens) De volgende inperkingen gelden voor het apparaat: • Dit product is niet geschikt voor algemene verlichting, maar uitsluitend bedoeld voor het beschreven toepassings-doeleinde. • Gebruik de UV-C-lamp nooit buiten de behuizing of voor andere doeleinden. De UV-C-straling is ook in lage dose-ringen gevaarlijk voor de ogen en de huid. • Niet gebruiken voor commerciële of industriële doeleinden. • Nooit gebruiken zonder doorstromend water. • Nooit met andere vloeistoffen dan water gebruiken. • Niet gebruiken voor de sterilisatie van drinkwater of andere vloeistoffen.

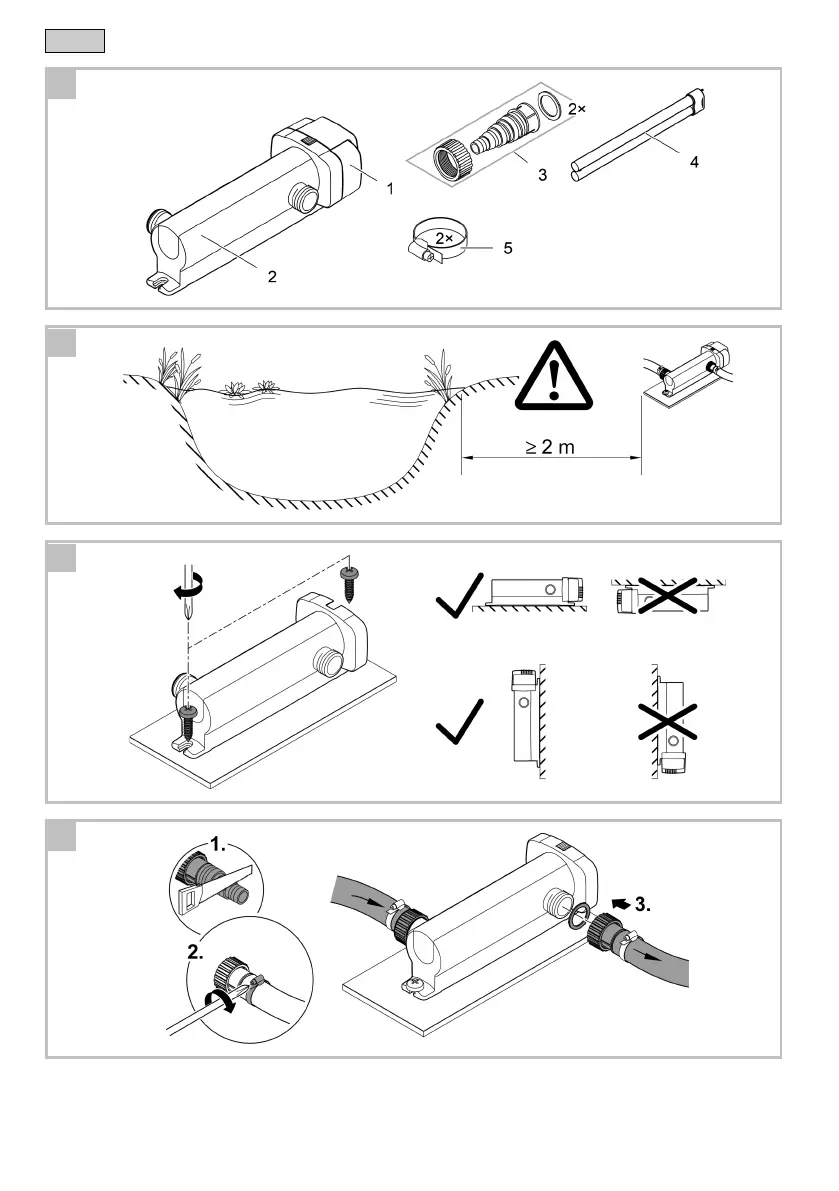

• Niet gebruiken in combinatie met chemicaliën, levensmiddelen, licht brandbare of explosieve stoffen. Productbeschrijving Leveringsomvang  A PondoTronic UVC 18/24 1 Kop van het apparaat 2 Behuizing 3 Transparant getrapte slangaansluiting met wartelmoer en vlakke afdichting • voor slangdiameter 19… 38 mm 4 UVC-lamp 5 Slangklem 20 … 50 mm Eigenschappen De UV-straling van de UVC-zuiveringsunit verwijdert zwevende algen, bacteriën en ziektekiemen. De UVC-zuiveringsunit wordt in de waterkringloop geïntegreerd, idealiter voor een vijverfilter. Symbolen op het apparaat Het apparaat is beschermd tegen spatwater en tegen het aanraken van gevaarlijke delen. Gevaarlijke UVC-straling. Bescherm het apparaat tegen direct zonlicht. De lamp is geschikt voor directe bevestiging op normale ontvlambare bevestigingsflenzen. Bescherm het apparaat tegen vorst.

- NL - 21 Plaatsen en aansluiten Voorwaarde • De apparaatkop is verwijderd. (→ Apparaatkop demonteren) Apparaat opstellen Zo gaat u te werk:  B, C • Stel het apparaat ten minste 2 m van de vijverrand op. • Stel het apparaat alleen in de toegestane posities op. Hierdoor is een foutloos bedrijf gewaarborgd. • Houd voldoende vrije ruimte voor onderhoudswerkzaamheden. • Bouw de apparaatkop weer in, nadat u de behuizing op de ondergrond hebt vastgeschroefd. (→ Apparaatkop mon-teren) Aansluitingen uitvoeren Zo gaat u te werk:  D 1. Indien nodig, slangpilaar op de diameter van de gebruikte slang inkorten. – Hierdoor worden drukverliezen verminderd. 2. Schuif de slangklem over de slang, steek de slang op de slangtule en zet deze vast met de slangklem. – Bij een slangpilaar met afzonderlijke warten eerst de warten over de slang schuiven. 3. Sluit de slangpilaar met pakking aan op de behuizing.

– Ingang en uitgang aansluiten. – Slangpilaar handvast aandraaien. Ingebruikname Voorwaarde • Schakel eerst de pomp in en daarna het UVC-zuiveringsapparaat. • Controleer alle aansluitingen op dichtheid. Inschakelen/uitschakelen • Inschakelen: Steek de netstekker in het stopcontact. – Het apparaat schakelt onmiddellijk aan. • Uitschakelen: Trek de netstekker uit het stopcontact. Functie controleren  E • De functieweergave brandt, als de UV-C-lamp is ingeschakeld. Reiniging en onderhoud OPMERKING Gebruik geen agressieve reinigingsmiddelen of chemische oplossingen. Deze middelen kunnen de behuizing bescha-digen en de werking van het apparaat in het gedrang brengen; ze zijn tevens schadelijk voor dieren, planten en het milieu.  Reinig de behuizing uitsluitend met schoon water en een zachte borstel.

- NL - 22 Apparaatkop demonteren VOORZICHTIG Ultraviolette straling van de UVC-lamp kan ogen en huid beschadigen.  Gebruik de UVC-lamp nooit buiten de behuizing of in een beschadigde behuizing.  Koppel het apparaat los van de stroomvoorziening, voordat u met de onderhoudswerkzaamheden begint of voordat u de UVC-lamp vervangt. VOORZICHTIG Kwartsglas en UVC-lamp kunnen breken en snijwonden veroorzaken.  Voer alle werkzaamheden aan de UVC-unit voorzichtig uit, om snijwonden te voorkomen.  Vermijd schudden, stoten en plotselinge bewegingen vermijden, om glasbreuk te voorkomen. Zo gaat u te werk:  F • Druk de vergrendelingshaak in, draai vervolgens de apparaatkop tegen de wijzers van de klok in tot aan de aanslag en trek de apparaatkop voorzichtig uit de behuizing.

 Uit veiligheidsoverwegingen kan de UVC-lamp pas worden ingeschakeld, als het UVC-voorzuiveringsapparaat correct in het apparaat is ingebouwd. Apparaatkop monteren Zo gaat u te werk:  G 1. Controleer de O-ring op de apparaatkop op juiste bevestiging. – Reinig de O-ring, als deze beschadigd is, moet de O-ring worden vervangen. 2. Schuif de apparaatkop voorzichtig en met een lichte druk tot aan de aanslag in de behuizing. – Verdraai de apparaatkop iets, tot de pallen en groeven van de bajonetsluiting in elkaar grijpen. 3. Draai de apparaatkop met de wijzers van de klok mee tot aan de aanslag. Kwartsglas reinigen / UVC-lamp vervangen Vervang de UVC-lamp uiterlijk na 8000 bedrijfsuren. Bij een constant bedrijf komt dat neer op ongeveer een vijversei-zoen. Hierdoor wordt een optimale prestatie van het filter gegarandeerd.

(→ Apparaatkop demonteren) • Gebruik uitsluitend UVC-lampen waarvan de omschrijving en het aangegeven vermogen overeenkomen met die op het typeplaatje. (→ Technische gegevens) Zo gaat u te werk:  H • Draai de plaatschroef los, tot de punt van de schroef in de behuizing van de klemschroef is verzonken. • Trek het kwartsglas met een lichte draaibeweging voorzichtig naar voren toe weg. • Druk het kwartsglas met de O-ring bij het inbouwen voorzichtig tot aan de aanslag in de apparaatkop. – De O-ring moet in de spleet tussen de kop van het apparaat en het kwartsglas liggen. • Draai de klemschroef tot aan de aanslag vast. • Veeg het kwartsglas met een vochtige doek af, om vuil en vingerafdrukken te verwijderen. • Na afronden van de werkzaamheden de apparaatkop inbouwen. (→ Apparaatkop monteren).

- NL - 23 Opslag/overwinteren Buiten het toegestane omgevingstemperatuurbereik moet u het apparaat de-installeren. (→ Technische gegevens) • Sla het apparaat droog en vorstvrij op. Storing verhelpen Storing Oorzaak Oplossing Het apparaat presteert niet naar behoren Het water is extreem vervuild Algen en bladeren uit de vijver verwijderen Water verversen Kwartsglas is verontreinigd Kwartsglas reinigen De uv C-lamp heeft geen lichtopbrengst meer Vervang de lamp na ca.

8000 bedrijfsuren Pompvermogen te hoog Pompcapaciteit verlagen De uv C-lamp brandt niet Netstekker niet aangesloten Netstekker aansluiten Uv C-lamp defect Uv C-lamp vervangen Aansluiting defect Elektrische aansluiting controleren Technische gegevens Omschrijving PondoTronic UVC 18 PondoTronic UVC 24 Aansluitspanning V AC 220-240 220-240 Netfrequentie Hz 50/60 50/60 Opgenomen vermogen W 18 24 Lengte netspanningskabel m 5 5 Beschermingsgraad IP24 IP24 Toelaatbare watertemperatuurbereik °C +4 … +35 +4 … +35 Maximaal toelaatbaar debiet l/h 3500 4500 Maximaal toelaatbare bedrijfsdruk bar 0,6 0,6 UVC-lamp Type 18 W TC-L (UV-C) 24 W TC-L (UV-C) Afmetingen Lengte mm 460 460 Breedte mm 150 150 Hoogte mm 130 130 Gewicht kg 2 2 Slijtagedelen • UV-C-lamp, kwartsglas en O-ring voor kwartsglas Afvoer van het afgedankte apparaat OPMERKING Dit apparaat niet met het huishoudelijk afval afvoeren.

 Gooi de UVC-lamp en het apparaat weg via het daartoe bestemde recyclingsysteem.  Maak het apparaat, door het afsnijden van de kabels, onbruikbaar. Garantievoorwaarden PfG geeft vanaf de verkoopdatum gedurende 2 jaar garantie op aantoonbare materiaal- en fabricagefouten. Op slijtde-len, zoals lampen, is geen garantie van toepassing. Om aanspraak te kunnen maken op garantie moet u in het bezit zijn van de kassabon. De aanspraak op garantie vervalt bij onoordeelkundig gebruik, elektrische of mechanische be-schadiging als gevolg van misbruik en tevens in geval van onvakkundige reparatie door niet bevoegde monteurs.

Re-paraties mogen uitsluitend worden verricht door PfG of door monteurs die door PfG hiervoor de bevoegdheid hebben gekregen. Om gebruik te maken van de garantie, kunt u het beschadigde apparaat of het defecte onderdeel samen met een foutenbeschrijving en de kassabon opsturen aan PfG. PfG behoudt zich het recht voor montagekosten aan te rekenen. PfG is niet aansprakelijk voor transportschade. Deze dient u onmiddellijk te verhalen op het transportbedrijf. Andere aanspraken, om het even van welke aard, maar in het bijzonder voor gevolgschade, zijn uitgesloten. Deze ga-rantie is geen inbreuk op de aanspraken van de eindverbruiker jegens de dealer.
