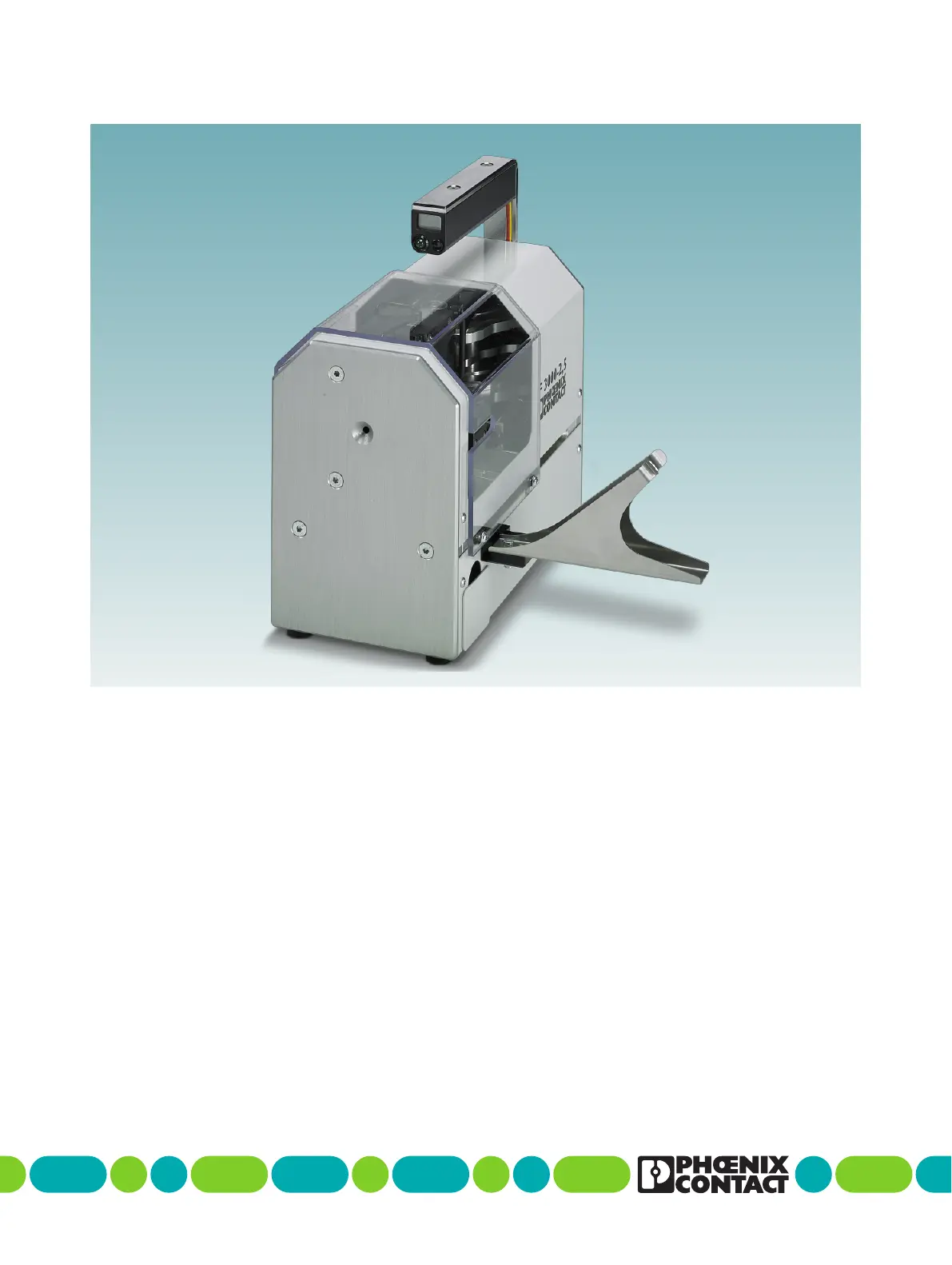

Phoenix Contact CF 3000-2,5 Handleiding

Voor uw veiligheid102649_nl_03 Phoenix Contact 5 / 28Nederlands1 Voor uw veiligheidLees dit handboek zorgvuldig en bewaar het voor latere raadpleging.1.1 Codering van de waarschuwingen1.2 Kwalificatie van de gebruikersDit handboek is gericht op personen die vertrouwd zijn met de betreffende veiligheidscon-cepten voor de omgang met elektrische machines. Deze personen moeten gevaren kunnen herkennen.De CF 3000 mag alleen in gebruik genomen, bediend en onderhouden worden door perso-nen die daartoe gekwalificeerd zijn en die dit handboek strikt naleven.Geautoriseerde operatorsAlleen geautoriseerde en daartoe opgeleide operators mogen met de CF 3000 werken.De exploitant moet het handboek beschikbaar stellen aan de operator en ervoor zorgen dat de operator het gelezen en begrepen heeft.Dit symbool duidt op gevaren die persoonlijk letsel kunnen veroorzaken.

Er zijn drie signaalwoorden die de ernst van het mogelijke letsel aangeven.GEVAARWijst op een gevaar met een hoog risiconiveau. Als het gevaar niet wordt verme-den, leidt dit tot dodelijk of ernstig letsel.WAARSCHUWINGWijst op een gevaar met een gemiddeld risiconiveau. Als het gevaar niet wordt vermeden, kan dit dodelijk of ernstig letsel veroorzaken.VOORZICHTIGWijst op gevaar met een laag risiconiveau. Als het gevaar niet wordt vermeden, kan dit leiden tot gering of matig letsel.Dit symbool met het signaalwoord LET OP waarschuwt voor handelingen die kunnen leiden tot materiële schade of een storing.Hier vindt u aanvullende informatie of verdere informatiebronnen.

2,5 mm² en een striplengte van 8 mm.Met een extra uitrustingsset kunnen bovendien adereindhulzen met een doorsnede van 0,25 mm² en 0,34 mm² en een striplengte van 8 mm verwerkt worden.Gebruik alleen adereindhulzen en originele reserveonderdelen van Phoenix Contact (zie Pagina 21 voor bestelgegevens).In de invoertrechter op de CF 3000 mag u alleen de voor verwerking bedoelde pvc-geïso-leerde aders invoeren, in geen geval massieve metaaldelen of soortgelijke voorwerpen.Zelf uitgevoerde wijzigingen aan het apparaat die verder gaan dan het wisselen van de uit-rusting alsmede wijzigingen aan de CF 3000 zijn om veiligheidstechnische redenen verbo-den. Gebruik de CF 3000 alleen in veiligheidstechnische onberispelijke toestand.1.4 VeiligheidsaanwijzingenDe beschermkap is voor uw veiligheid ingebouwd.

U mag in geen geval veranderingen aan de beschermkap aanbrengen, u mag hem niet verwijderen of middels ombouwen overbrug-gen. Gebruik de CF 3000 alleen met gesloten beschermkap.Trek de netstekker altijd uit voordat u een doorsnedewissel of onderhoudswerkzaamheden uitvoert. Trek de netstekker uit het stopcontact voordat u gaat werken met geopende be-schermkap. Schakel de CF 3000 tijdens pauzes en als hij niet gebruikt wordt uit. Als u de beschermkap verwijdert, schakelt de CF 3000 om veiligheidsredenen automatisch uit.Controleer of er geen vreemde voorwerpen in de behuizing aanwezig zijn.U mag de behuizing niet losschroeven.

Voor uw veiligheid102649_nl_03 Phoenix Contact 7 / 28Nederlands1.5 Vereisten voor de plaats van opstellingDe plaats van opstelling moet vlak en horizontaal zijn.Vermijd vochtige of stoffige plaatsen tijdens gebruik en opslag. Vermijd bovendien plaatsen die zijn blootgesteld aan hitte, direct zonlicht of lage temperaturen (temperatuurbereik: 15 °C ... 35 °C).Bij verplaatsing van een koude naar een warme plek kan condens ontstaan. Om het con-densaat te laten verdampen, opent u de beschermkap voordat u de CF 3000 gebruikt.Mors geen vloeistoffen op de CF 3000.Stel de CF 3000 niet bloot aan sterke trillingen en stoten.1.6 AfvoerenDe doorgestreepte afvalbak duidt erop dat de artikelen gescheiden moeten worden verzameld en afgevoerd. Phoenix Contact of onze servicepartners nemen de artike-len terug voor kosteloze afvoer.

CF 3000-2,58 / 28 Phoenix Contact102649_nl_032 Beschrijving van de CF 30002.1 Omvang van de leveringAfbeelding 2-1 Omvang van de levering1 Basisapparaat, CF 30002 Netkabel, verschillende uitvoering voor CF 3000-2,5 en CF 3000-2,5 120 V3 Afvalvak, voor isolatieresten4 Adereindhuls, voor adereindhulzen 0,5 mm² ... 2,5 mm² (5 stuks) en per doorsnede een reserve-adereindhulstoevoer en een kabelvoering (zonder afbeelding)5 Bewerkingsinzetstuk, voor 0,5 mm² ... 2,5 mm² (5 stuks)6 Reserve-locator, bij elk bewerkingsinzetstuk (5 stuks)7 Borgbout, ø 6 mm8 BorstelDe adereindhulstoevoer en het bewerkingsinzetstuk hebben dezelfde kleurcode als de adereindhulzen (volgens DIN-kleurserie). Ze worden in een koffer geleverd. De koffer bevat ook nog een kleine borstel (zie Pagina 15).U kunt een uitrustingsset voor 0,25 mm² en 0,34 mm² bestellen (bestelgegevens zie Pagina 21).

Beschrijving van de CF 3000102649_nl_03 Phoenix Contact 9 / 28Nederlands2.2 Overzicht van de actuatorsAfbeelding 2-2 Actuators1 Handgreep2 Teller, toont het aantal bewerkte adereindhulzen en wordt op 0 gezet als hij wordt uit-geschakeld3 Resetknop, zet de teller op 04 Inschakelindicatie, brandt bij ingeschakelde stroomtoevoer5 Invoertrechter, voor het invoeren van de ader in de CF 30006 Bewerkingsinzetstuk, positioneert de adereindhuls en stript de kabel7 Borgbout, vergrendelt het bewerkingsinzetstuk8 Beschermkap, de CF 3000 werkt alleen met volkomen gesloten kap9 Netaansluiting, apparaataansluiting voor de netkabel10 Netzekeringen, in de netaansluiting geïntegreerde fijnzekeringen11 Netschakelaar, schakelt de stroomvoorziening van de CF 3000 aan of uit12 Transformatorzekering, secundaire apparaatzekering13 Reverse-toets, apparaat gaat naar de onderhoudspositie (zie Pagina 16)14 Houder, houder voor de hulsdispenser15 Afvalvak,vangt de isolatieresten op16 Adereindhulstoevoer, positioneert de adereindhulzen17 Veiligheidslabel, waarschuwing voor gevaarlijke contactspanning na het losschroe-ven van de behuizing.

CF 3000-2,510 / 28 Phoenix Contact102649_nl_033 CF 3000 instellen en bedienenNeem de „Vereisten voor de plaats van opstelling“ in acht (zie Pagina 7).3.1 CF 3000 instellenU kunt de CF 3000 ombouwen naar doorsneden van 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm² en 2,5 mm².Bewerkingsinzetstuk, adereindhulstoevoer en band-adereindhulzen van een door-snede hebben een kleurcode (kleurreeks volgens DIN 46288-4).Beschermkap openenWAARSCHUWING: Gevaar voor letselSchakel de CF 3000 met de netschakelaar uit (A). Trek de netstekker (B) uit.• Schuif de beschermkap terug.Verpakking band-adereindhulzen openen• Scheur de flap af aan de rand (A).• Trek de band ongeveer 20 cm uit (B).De adereindhulstoevoer voorbereidenLET OP: Breng de adereindhulzen precies volgens voor-schrift in, omdat anders mogelijk een foutief krimpen ontstaat.

CF 3000 instellen en bedienen102649_nl_03 Phoenix Contact 11 / 28NederlandsDe adereindhulstoevoer monterenLET OP: Het bewerkingsinzetstuk mag nog niet gemonteerd zijn.• Schuif de beschermkap terug.• Voer de adereindhulstoevoer zijdelings in de CF 3000. Steek de adereindhulstoevoer in de bouten in het voorpaneel.• De adereindhulstoevoer moet direct tegen de behuizingswand aan liggen.

Controleer of de adereindhulstoevoer onberispelijk vergrendeld is.• Vouw de spenderhouder om zodat deze loodrecht staat op CF 3000.• Breng de spender van de adereindhulzen in de houder aan.LET OP: Controleer of de adereindhulsband ongehinderd kan lopen.Bewerkingsinzetstuk monterenLET OP: Let op de kleurcodering van het bewerkingsinzet-stuk.• Het bewerkingsinzetstuk zijdelings in de juiste geleiding schui-ven (A).• Voer de borgbout tot aan de aanslag in de boring van het be-werkingsinzetstuk (B).• Sluit de beschermkap.Voeding aansluitenLET OP: De CF 3000 is verkrijgbaar in twee varianten voor 230 V en 120 V. Let op de juiste netaansluiting (zie typeplaat-je).• Sluit de netkabel aan. Schakel de CF 3000 in.⇒ De CF 3000 is nu gereed voor gebruik.

CF 3000-2,512 / 28 Phoenix Contact102649_nl_033.2 Strippen en krimpenAder uitlijnen• Voor de bewerking moet de ader recht worden uitgelijnd.a) Buiging in orde, maximaal 2 tot 3 mm tot een lengte van 6 mmb) Te grote buigingAders op maat snijden • Knip de aders zuiver en recht af, bijv. met de kabelschaar CUTFOX 12 (artikelnr. 1212128) van Phoenix Contact.a) Juiste snedeb) Snijvlak samengedruktc) Snijvlak schuind) Litzen zijn langer dan de isolatiee) Litzen zijn korter dan de isolatieStrippen en krimpen• Sluit de beschermkap (A).• Lees de teller (B) af en reset deze op 0.• Schakel de CF 3000 met de netschakelaar in.• Schuif de ader (C) recht tot aan de aanslag in de invoertrechter. Het strippen en krimpen start automatisch.• Nadat de CF 3000 tot stilstand is gekomen, trek de ader recht naar buiten.Bij storingen resp.

CF 3000 instellen en bedienen102649_nl_03 Phoenix Contact 13 / 28Nederlands3.3 Verstelbare messenAls de aderisolatie niet volledig is verwijderd, controleer dan eerst de specificaties van de doorsnede en de stripmessen (zie Pagina 18)Als het fout blijft bestaan ondanks de hierboven beschreven oplossing, gebruik dan verstel-bare stripmessen.De bestelgegevens voor de verstelbare stripmessen staan in de bijlage (zie Pagina 22).– Bewerkingsinzetstuk met verstelbaar mes: CF 3000 BBE-AME...– Verstelbaar stripmes: CF 3000 AB...Beschermkap openenWAARSCHUWING: Gevaar voor letselSchakel de CF 3000 met de netschakelaar uit (A). Trek de netstekker (B) uit.• Schuif de beschermkap terug.Bewerkingsinzetstuk demonteren• Verwijder de borgbout (A). • Trek het bewerkingsinzetstuk zijwaarts uit (B).Snijdiepte instellen• Stel de snijdiepte in.

Pas de snijdiepte alleen in kleine stappen aan.– Rechtsom (+): de snede wordt dieper– Linksom (-): de snede wordt minder diepDe verstelbare stripmessen hebben een standaardpositie die over-eenkomt met de snijdiepte van de niet-verstelbare messen.– X: Uitgangspositie voor 0,5 tot 2,5 mm², stripmes CF 3000 AB 0,5 tot CF 3000 AB 2,5 – Y: Uitgangspositie voor 0,25 mm², stripmes CF 3000 AB 0,25Verstelbaar bewerkingsinzetstuk monteren• Het bewerkingsinzetstuk zijdelings in de juiste geleiding schui-ven (A).• Voer de borgbout tot aan de aanslag in de boring van het be-werkingsinzetstuk (B).

CF 3000-2,514 / 28 Phoenix Contact102649_nl_03Adereindhulzen verwijderen• Trek de connector omhoog (A). • Schuif de adereindhulzen eruit (B).Voeding aansluiten• Sluit de beschermkap.• Sluit de netkabel aan (A).• Schakel de CF 3000 in (B).Ader strippen• Bereid de ader voor (zie Pagina 12)• Schuif de geleider recht tot aan de aanslag in de invoertrechter.• Trek na het starten van het stripproces voorzichtig aan de ader totdat deze loslaat.Stripresultaat controleren• Controleer het stripresultaat. Pas de snijdiepte opnieuw aan in-dien nodig.De messen moeten netjes door de isolatie snijden, maar een kleine veiligheidsafstand tot de ader in acht nemen. De messen mogen niet in de koperen litze snijden.De snede moet 0,1 tot 0,2 mm voor de koperen ader stoppen.• Stel de CF 3000 opnieuw in (zie Pagina 10).De messen snijden te diep in de ader.

CF 3000 instellen en bedienen102649_nl_03 Phoenix Contact 15 / 28Nederlands3.4 Verzorging3.4.1 Dagelijkse reiniging3.4.2 De invoertrechter schoonmakenBeschermkap openen• Lees de meter af indien nodig (A).WAARSCHUWING: Gevaar voor letselSchakel de CF 3000 met de netschakelaar uit (B). Trek de netstekker (C) uit.• Schuif de beschermkap terug.CF 3000 dagelijks schoonmaken• Maak het afvalvak voor isolatieresten elke dag leeg.• Controleer of isolatieresten in de binnenruimte van de CF 3000 liggen en verwijder deze.• Plaats het vak.• Sluit de beschermkap.De invoertrechter schoonmakenLET OP:Schakel de CF 3000 uit voordat u de borstel plaatst.• Als de invoertrechter vuil is, maakt u deze met een borstel (bij-geleverd) schoon.

CF 3000-2,516 / 28 Phoenix Contact102649_nl_034 Verhelpen van storingen4.1 OnderhoudspositieDe onderhoudspositie wordt gebruikt als vervangbare onderdelen verwijderd moeten wor-den in het geval van foutief krimpen of een ingeklemde ader.Als het krimpen niet voltooid wordt, neemt de besturing automatisch de onderhoudspositie in. Als de CF 3000 de krimpcyclus naar de eindpositie uitvoert ondanks een foutieve krimp, moet u de CF 3000 naar de onderhoudspositie brengen.

Druk hiervoor op de Reverse-toets.4.2 StoringsbeeldenTabel 4-1 StoringsbeeldenFout/storing Verhelpen Storingsbeeld nummerZieAder kan niet ingevoerd worden Op Reverse-toets drukken Storingsbeeld 1 Pagina 17Krimpen wordt niet beëindigd Ader verwijderen Storingsbeeld 2 Pagina 17Ader klemt in CF 3000 Ader verwijderen Storingsbeeld 2 Pagina 17Aderisolatie wordt onvolledig verwijderd Doorsnedegegevens controlerenStripmes controlerenStoringsbeeld 3 Pagina 18Adereindhuls wordt niet van band gescheiden Scheidingsmes van de locator controlerenStoringsbeeld 4 Pagina 18CF 3000 functioneert niet bij het inschakelen van de netschakelaarNetaansluiting/zekeringen contro-lerenStoringsbeeld 5 Pagina 19CF 3000 werkt te langzaam Trafozekering controleren Storingsbeeld 6 Pagina 19Centreervorken defect Centreervorken vervangen Storingsbeeld 7 Pagina 20

Verhelpen van storingen102649_nl_03 Phoenix Contact 17 / 28Nederlands4.3 Storingsbeeld 1De ader kan niet ingevoerd worden4.4 Storingsbeeld 2Het krimpen wordt niet beëindigd of de geleider klemt in de CF 3000.U kunt geen ader invoeren wanneer de CF 3000 in de onderhouds-positie staat.• Druk op de Reverse-toets om de startpositie te bereiken.• Als de ader klem zit in CF 3000, druk dan op de Reverse-knop. De CF 3000 gaat naar de onderhoudspositie.Beschermkap openenWAARSCHUWING: Gevaar voor letselSchakel de CF 3000 met de netschakelaar uit (A). Trek de netstekker (B) uit.• Schuif de beschermkap terug.Bewerkingsinzetstuk demonteren en ader verwijderen• Verwijder de borgbout (A). Trek het bewerkingsinzetstuk zij-waarts uit (B).• Verwijder de adereindhuls (C).• Buig de ader opzij (D).• Trek de connector omhoog. Trek de adereindhulzen naar bui-ten.• Sluit de beschermkap.• Sluit de netstekker aan.

CF 3000-2,518 / 28 Phoenix Contact102649_nl_034.5 Storingsbeeld 3De aderisolatie wordt onvolledig verwijderd4.6 Storingsbeeld 4De adereindhuls wordt niet van band gescheidenDoorsnedegegevens controleren• Als de strip van de ader niet volledig verwijderd wordt, moet u de gegevens over de doorsnede controleren.De aderdoorsnede moet overeenstemmen met de gegeven doorsnede van het bewerkingsinzetstuk en de adereindhul-stoevoer.• Pas de inzetstukken aan de geselecteerde aderdoorsnede aan (zie Pagina 10).Stripmes vervangen• Controleer of de stripmessen (A) beschadigd zijn.• Als de stripmessen van het bewerkingsinzetstuk versleten of beschadigd zijn, moet u deze vervangen (zie Pagina 21 voor bestelgegevens).• Draai de inbusbout (B) los. Vervang de stripmessen.

Draai de schroef weer vast.Als de fout blijft bestaan ondanks de hierboven beschreven oplos-sing, gebruik dan verstelbare messen (zie Pagina 13).ABLocator vervangenIndien het scheidingsmes (A) beschadigd is geraakt of afgebroken is, wordt de adereindhuls niet van de band gescheiden.• Verwijder het bewerkingsinzetstuk (zie Pagina 10).• Controleer het scheidingsmes (A). Demonteer de locator als het scheidingsmes defect is. • Draai de kruiskopschroef (B) los.• Demonteer de locator.• Installeer een nieuwe locator voor de overeenkomstige door-snede (zie Pagina 21 voor bestelgegevens).• Draai de kruiskopschroef vast.AB

Verhelpen van storingen102649_nl_03 Phoenix Contact 19 / 28Nederlands4.7 Storingsbeeld 5De CF 3000 functioneert niet bij het inschakelen van de netschakelaar• Controleer of de aansluitingen tussen de CF 3000 en de stekker onberispelijk zijn.4.8 Storingsbeeld 6De CF 3000 werkt te langzaamNetstekker eruit trekkenWAARSCHUWING: Gevaar voor letselSchakel de CF 3000 met de netschakelaar uit (A). Trek de netstekker (B) uit.Netzekeringen controleren• Trek de zekeringhouder eruit.• Vervang defecte netzekeringen (voor bestelgegevens zie Pagina 21).CF 3000-2,5: 2 x 0,63 A/T/250 VCF 3000-2,5 120V: 2 x 1,25 A/T/120 V• Schuif de zekeringhouder erin.LET OP: De zekeringhouder moet vastklikken.Netstekker eruit trekkenWAARSCHUWING: Gevaar voor letselSchakel de CF 3000 met de netschakelaar uit (A).

Phoenix Contact 27 / 28Neem de volgende aanwijzingen in achtAlgemene gebruiksvoorwaarden voor technische documentatiePhoenix Contact behoudt zich het recht voor de technische documentatie en de in deze technische documentatie beschreven producten zonder voorafgaande kennisgeving te wij-zigen, te corrigeren en/of te verbeteren, voor zover van toepassing. Dat geldt eveneens voor wijzigingen i.v.m. technische verbeteringen.Het bezitten van technische documentatie (met name van gebruikersdocumentatie) impli-ceert geen informatieplicht voor Phoenix Contact m.b.t. eventuele wijzigingen van de pro-ducten en/of de technische documentatie. U bent zelf verantwoordelijk voor de controle op de geschiktheid en de toepassing van de producten in de concrete toepassing, met name met betrekking tot het voldoen aan de geldende normen en wetgeving.

Alle aan de techni-sche documentatie te ontlenen informatie wordt zonder enige vorm van uitdrukkelijke, con-cludente of stilzwijgende garantie ter beschikking gesteld. Voorts gelden uitsluitend de bepalingen van de op het desbetreffende moment actuele Al-gemene Voorwaarden van Phoenix Contact, met name voor een eventuele garantieaan-spraak.Dit handboek inclusief de daarin opgenomen afbeeldingen zijn beschermd volgens de wet op het auteursrecht. Geen enkele wijziging van de inhoud of gedeeltelijke publicatie is toe-gestaan.Phoenix Contact behoudt zich het recht voor om voor de hier gebruikte productaanduidin-gen van Phoenix Contact-producten eigen eigendomsrechten vast te leggen. Het vastleg-gen van eigendomsrechten hierop door derden is verboden.Andere productaanduidingen kunnen wettelijk beschermd zijn, ook wanneer deze niet als zodanig zijn aangeduid.

Phoenix Contact GmbH & Co. KG • Flachsmarktstraße 8 • 32825 Blomberg • Germanyphoenixcontact.com28 / 2828Zo kunt u ons bereikenInternet Actuele informatie over producten van Phoenix Contact en onze algemene voorwaarden vindt u op:phoenixcontact.comZorg dat u altijd de beschikking heeft over de actuele documentatie. U kunt de documentatie downloaden op:phoenixcontact.net/products.Vertegenwoordigingen Neem bij problemen die u niet met behulp van deze documentatie kunt oplossen, contact op met uw plaatselijke vertegenwoordiger. Het adres vindt u op phoenixcontact.com.Uitgever Phoenix Contact GmbH & Co. KGFlachsmarktstraße 832825 BlombergDUITSLANDHeeft u opmerkingen en voorstellen ter verbetering van de inhoud en vormgeving van dit handboek, dan zou u ons een plezier doen wanneer u ons uw voorstellen toezendt:[email protected]
