C-SAT-BOX

28 80 56 1

U

C

20 V DC

I

N

400 mA / 25°C

I

n

(8/20)

µ

s

Line-

6

2,5 kA

Ausgangsspannungsbegrenzung bei 1 kV/

µ

s

Line-

6

≤

80 V

Cut-off frequency47 MHz - 2200 MHz

T

- 40 °C ... + 80 °C

IP-Code

40

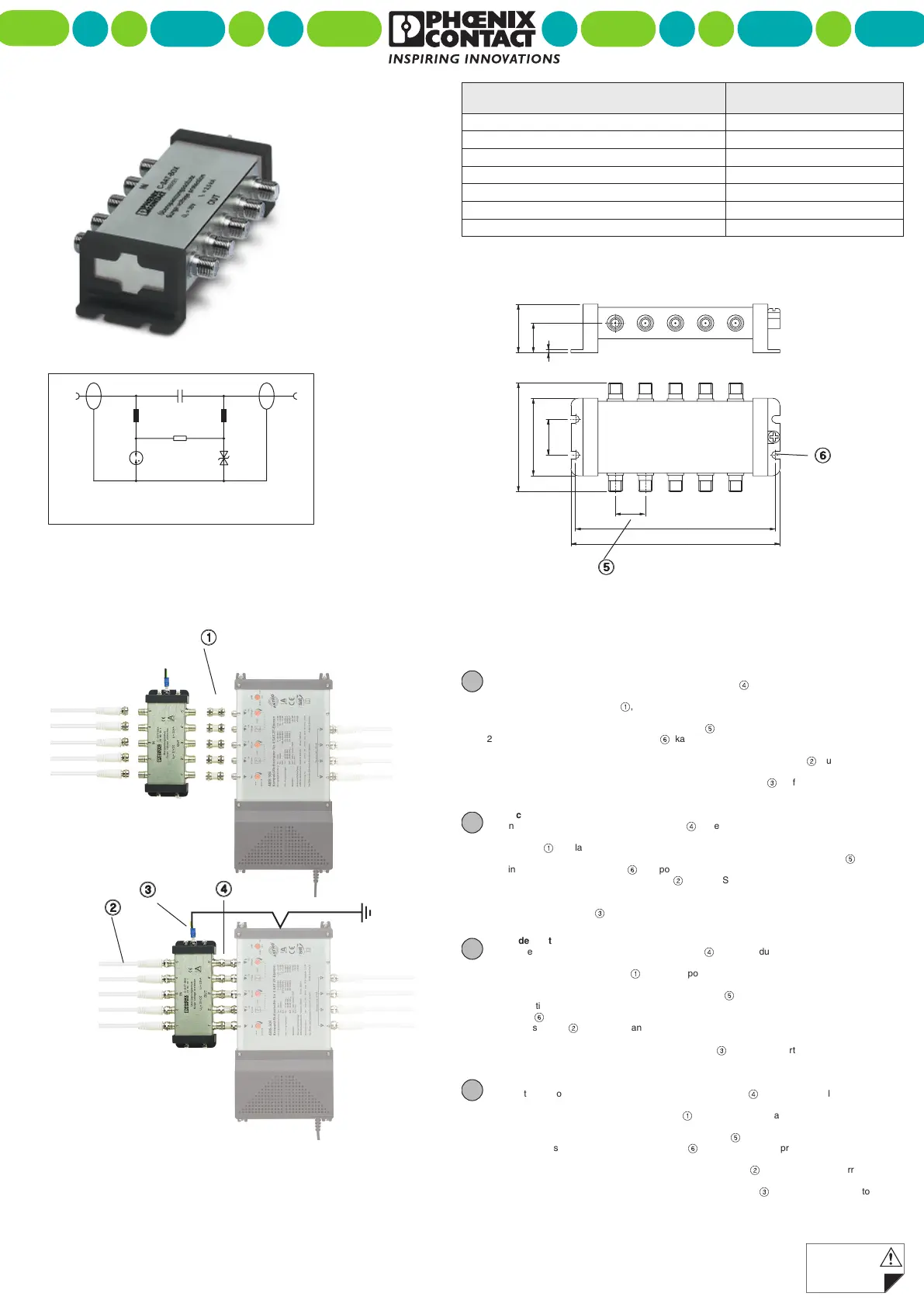

C-SAT-BOX

Installations Instructions

Safety

instructions

see back view

Anschluss

1. Verbinden Sie die OUT-Seite des Überspannungsschutzes

4

mit der IN-Seite des Antennenver-

teilers (Multiswitch oder Verstärker). Dieses kann entweder durch kurze Antennenkabel mit F-Con-

nectoren oder mit F-Adaptern

1

, die als Zubehör erhältlich sind, erfolgen. Bei der Verwendung

von F-Adaptern ist darauf zu achten, dass die Buchsen des Antennenverteilers die gleiche Posi-

tion wie die des Überspannungsschutzes besitzen

5

.

2. Mit den seitlichen Befestigungswinkeln

6

kann der Überspannungsschutz auf einer ebenen Flä-

che montiert werden.

3. Verbinden Sie die von der SAT-Antenne ankommenden Antennenleitungen

2

, und eventuell vor-

handene terrestrische Antennen, mit der IN-Seite des Überspannungsschutzes.

4. Verbinden Sie das Gehäuse über die seitlichen Erdungsschraube

3

auf kürzestem Wege mit

dem örtlichen Potenzialausgleich.

Connection

1. Connect the OUT side of the surge protection

4

to the IN side of the antenna distributor

(multiswitch or amplifier). This can either be done using short antenna cables with F connectors or

F adapters

1

, available as accessories. When using F adapters, please note that the sockets of

the antenna distributor must have the same position as those of the surge protection

5

.

2. Using the lateral fixing brackets

6

, it is possible to mount the surge protection on a flat surface.

3. Connect the incoming antenna conductors

2

from the SAT antenna and any terrestrial antennas

to the IN side of the surge protection.

4. Connect the housing to the local equipotential bonding along the shortest possible route using the

lateral grounding screw

3

.

Raccordement

1. Reliez le côté OUT de la protection antisurtension

4

au côté IN du répartiteur d'antenne

(connecteur multiple ou amplificateur). Ceci peut être réalisé avec un court câble d'antenne avec

connecteurs F ou adaptateurs F

1

qui sont disponibles sous forme d'accessoires. Lorsque l'on

utilise des adaptateurs F, il faut veiller à ce que les connecteurs femelles du répartiteur d'antennes

aient la même position que la protection antisurtension

5

.

2. La protection antisurtension peut être montée sur une surface plane avec les équerres de fixation

latérales

6

.

3. Reliez les câbles

2

arrivant de l'antenne SAT et ceux des antennes terrestres éventuellement

présentes au côté IN de la protection antisurtension.

4. Reliez le boîtier avec la vis de mise à la terre latérale

3

par le plus court chemin à l'équipotentia-

lité locale.

Conexión

1. Conecte el lado OUT de la protección contra sobretensiones

4

con el lado IN del distribuidor de

antena (multiswitch o amplificador). Esto se puede realizar, o mediante cables de antena cortos

con conectores F, o mediante adaptadores F

1

, entregables como accesorios. Al utilizar

adaptadores F, p1-ha de prestarse atención a que las hembras del distribuidor de antena tengan la

misma posición que la protección contra sobretensiones

5

.

2. A través de las escuadras laterales de fijación

6

se podrá montar la protección contra

sobretensiones en una superficie plana.

3. Conecte las líneas de antena que llegan desde la antena SAT

2

, así como antenas terrestres que

puedan existir, con el lado IN de la protección contra sobretensiones.

4. Conecte la carcasa a través del tornillo lateral de puesta a tierra

3

por el camino más corto con la

conexión equipotencial local.

DE

EN

FR

ES

OUT

IN

133

139

20

24

73

52

34

21

2

55

55

11

11

22

22

33

33

44

44

66

66
