B20249 Rev. 1
Ball Valve Lock- out
Part Number: PSL- BV2
© Panduit Corp. 2014
INSTALLATION INSTRUCTIONS
GMPSL- IN5
For Instructions in Local Languages
and Technical Support:
www.panduit.com/resources/install_maintain.asp
www.panduit.com
E- mail:
techsupport@panduit.com
Phone:
8664056654--
Page of 1 1

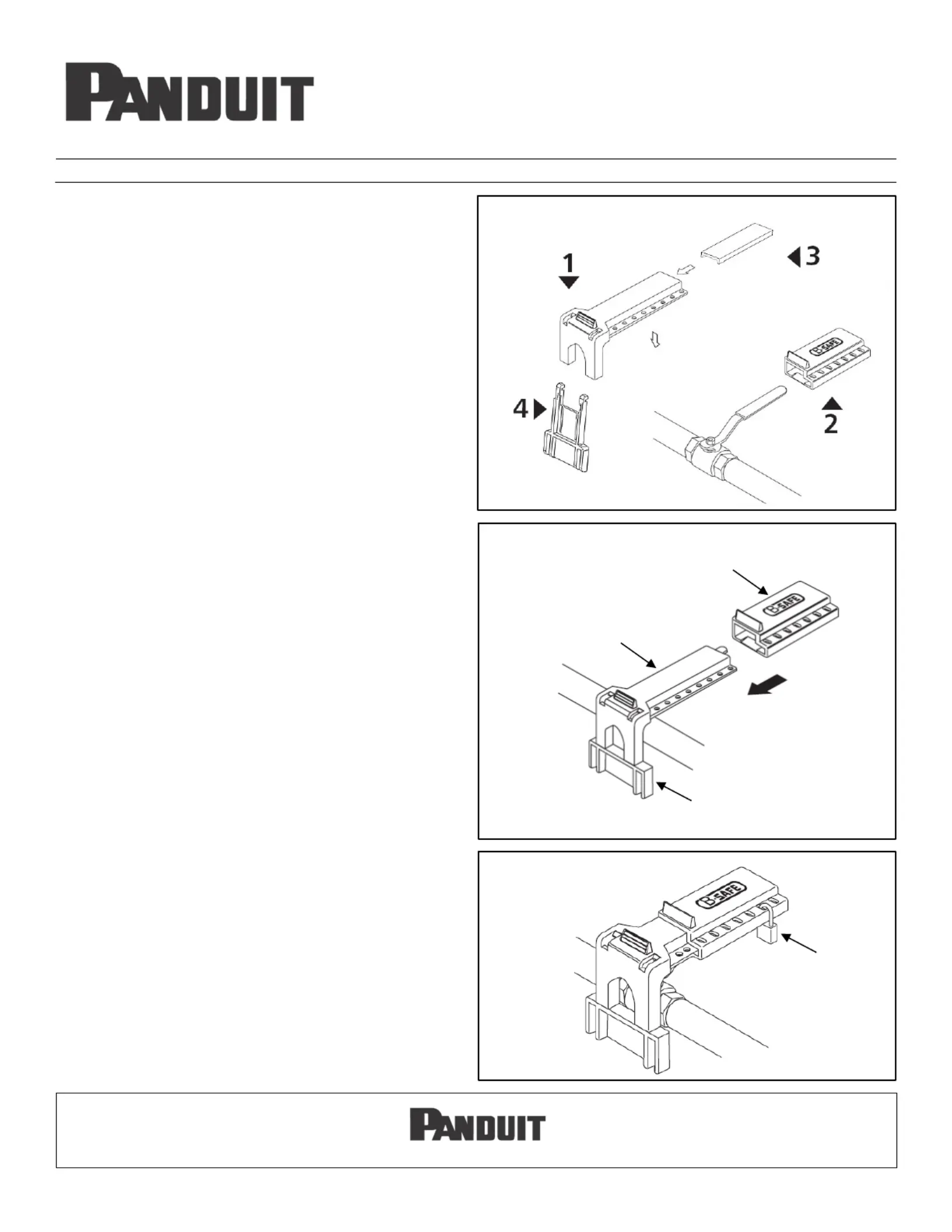

Parts
1. Valve handle cover
2. -Multiple lockout sliding piece
3. aSliding djusting piece
4. Front extension
Installation
1. Cover the valve handle with the valve
handle cover (part 1).
2.Forlarge a ball valve (2” to 3”), slide the
front extension (part 4) into the front of the
valve handle cover. – Figure A
3. For maximum adjustment, depending on
the thickness of the valve handle, insert the
sliding adjusting piece (part 3).Figure A –
4. Slide the multiple locksliding piece - out
(part 2) over parts 1 and 3.
5. Apply padlock.
Valve handle
cover
Multiple lock-out
sliding piece
Front
extension
Figure A
Figure B
Orientation
1. Locked valve in closed position.
Figure C
P adlock
Product specificaties
| Merk: | Panduit |
| Categorie: | Niet gecategoriseerd |
| Model: | PSL-BV2 |
| Kleur van het product: | Rood |
| Breedte: | 31.8 mm |
| Hoogte: | 76.2 mm |
| Bekbreedte (max): | - mm |
