Pagina 1/8

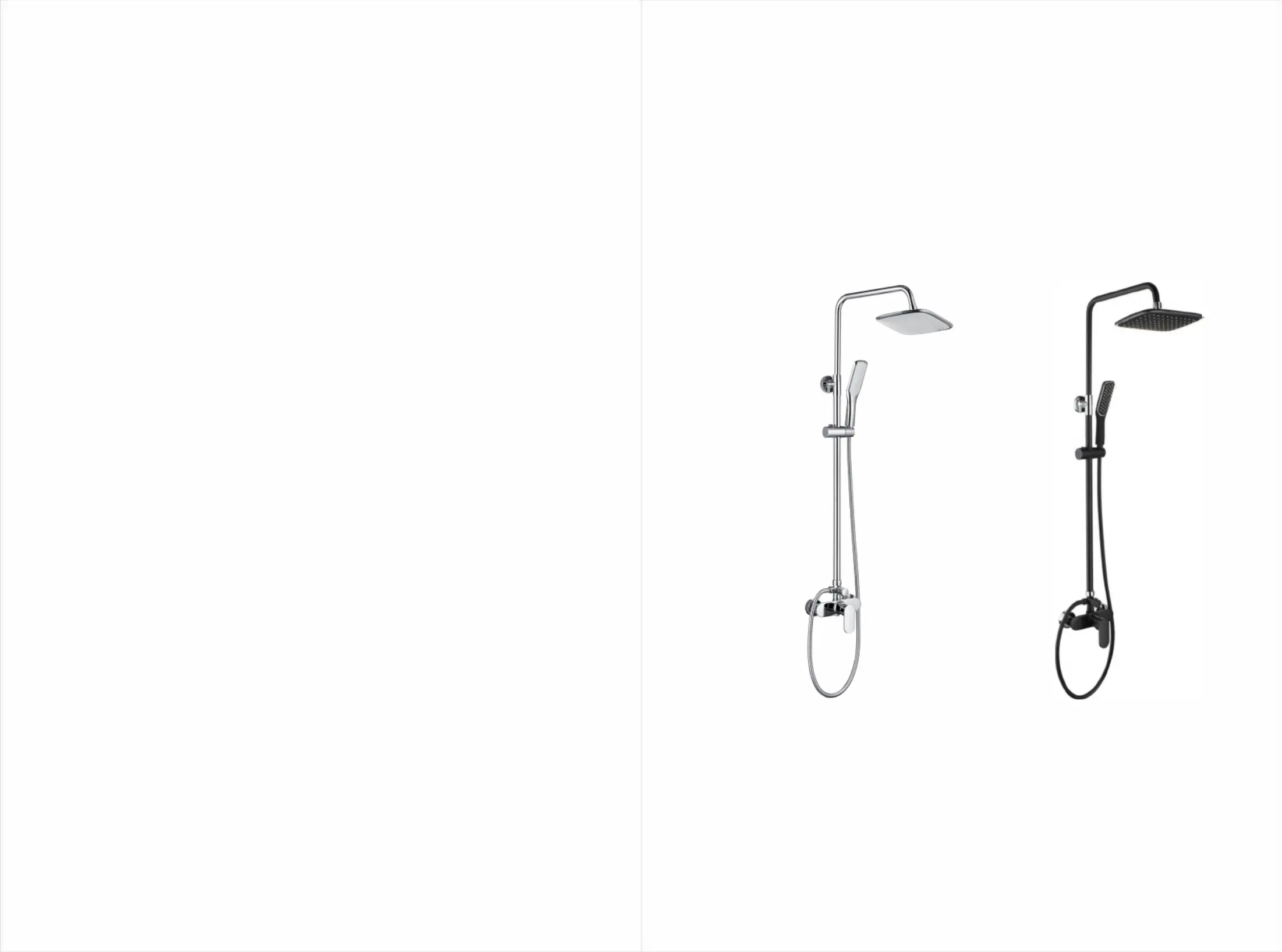

COLONNE DE DOUCHE
SHOWER COLUMN
OCEACDKI001 CH, OCEACDKI001
oceanic
oceanic
.oceanic.eu
- Pression minimum : 1 bar / maximum : 5 bars (au-delà, monter
un réducteur de pression).
- S’assurer que les pressions d’alimentation de l’eau chaude et
de l’eau froide sont bien équilibrées.
- Température conseillée pour le réglage de l’installation d’eau
chaude : 60°C (maximale : 80°C)
- Température d’eau froide minimale : 10°C (une température
inférieure endommagerait votre robinet).
Une eau très dure est fortement chargée en calcaire ce qui
accélère l’entartrage de votre robinetterie.
Le traitement de votre eau avec un adoucisseur permet de
protéger vos installations et prolonger la durée de vie de votre
équipement.
Condition d’utilisation
Avant toute manipulation, assurez-vous de la présence de tous les
composants et vérifiez visuellement leur bon état de surface. Au
moment du montage et/ou de l’installation, assurez-vous qu’en
respectant bien les éventuelles consignes, vous ne rencontrez
pas de difficulté de vissage, serrage, emboîtage.
Déballage
[Schéma partie 2]
- Placer les joints dans les connecteurs femelles du mitigeur
avant de serrer les écrous du mitigeur.
- Lors de la première utilisation, assurez-vous du fonctionnement
de votre produit (en particulier que l’eau s’écoule à la bonne
température et avec le bon débit).
NB : Pour le raccord à votre installation : bien serrer le raccord ou
les écrous à l’aide d’une clef. Eviter tout serrage excessif,
susceptible de casser le filetage ou de provoquer des micro-
fissures qui pourraient s’élargir avec le temps et la pression de
l’eau et provoquer une fuite.
[Schéma partie 3]
La colonne de douche nécessite un point de fixation mural.
- Identifiez ce point de fixation dans le prolongement vertical de la
sortie d’eau supérieure du mitigeur. Pour la hauteur de ce point
réferrez-vous aux mesures fournies plus bas dans le schéma.
- Percez le mur à l’aide d’un de diamètre 6mm pour une forêt
profondeur de 40 mm pour y introduire une cheville adaptée au
matériau de votre mur.
- Positionnez le support de fixation de la colonne à l’aide de la vis
adaptée.
[Schéma partie 4]
- Introduisez le support mural le long de la colonne de manière a
ce que le bouton de déverrouillage soit orienté vers le haut
[Schéma partie 5]
- Vissez la partie haute de la colonne dans sa partie basse
[Schéma partie 6]
- Enclenchez la colonne dans le point de fixation mural
- Enclenchez également la partie basse de la colonne en y
insérant le joint d’étanchéité.
- Serrez la partie basse à l’aide d’une clé
[Schéma partie 7]
- Serrez le support de fixation mural à l‘aide de la clé Allen fournie
- Raccordez le flexible à la partie basse de la colonne et serrez à
l’aide d’une clé
- Vissez le pommeau de douche à l’autre extrémité du flexible
- Vissez la tête de douche à la colonne
[Schéma partie 1]
- Lors du montage, les filetages ne doivent pas être endommagés
(les écrous doivent pouvoir se visser librement). A défaut,
l’étanchéité ne serait pas parfaite.
- Placer du ruban en PTFE (tel que Teflon) sur les raccords
excentrés mâle-mâle pour assurer l’étanchéité, puis visser les
dans les conduits d’alimentation en eau chaude et en eau froide
au niveau du mur pour les faire correspondre avec l’écartement
des connections du mitigeur. Vérifier l’horizontalité des
connecteurs au moment de leur serrage.
- Placer les rosaces sur les connecteurs.
Déballage
[Drawing part 1]
- During assembly, the connection threads must not be damaged
(it must be easy to screw the nuts on the threads).
- Place a PTFE ribbon (such as Teflon) on the offset male-male
connectors to ensure the watertightness, then screw them into the
hot and cold water supply hoses inside the wall and make them
correspond to the distance between the connectors of the mixer.
Check the level of the connectors during the fastening, it must be
horizontal.
- Place the cover cups on the connectors.
[Drawing part 2]
- Place the gasket into the female connectors of the mixer before
to proceed to the tightening.
- When using for the first time, make sure that your product is
working (in particular that the water flows at the right temperature
and with the right flow rate).
Installation
- Minimum pressure: 1 bar / maximum: 5 bars (beyond, install a
pressure reducer).
- Make sure that the supply pressures for hot and cold water are
well balanced.
- Recommended temperature for adjusting the hot water
installation: 60 ° C (maximum: 80 ° C)
- Minimum cold water temperature: 10 ° C (a lower temperature
would damage your tap). Very hard water is heavily loaded with
lime stone which accelerates the scaling of your taps.
Treating your water with a softener helps protect your facilities and
extend the life of your equipment.
Terms of use
Before handling, make sure that all components are present and
visually check their good surface condition.
When mounting and / or installing, make sure that by respecting
any instructions, you do not experience any difficulty in screwing,
tightening, fitting.
Unpacking
Le bon fonctionnement du robinet nécessite donc un entretien
régulier.
Nous vous recommandons de :
- ne jamais utiliser de produits abrasifs ou corrosifs. Ces produits
agressifs attaquent les revêtements et ternissent votre robinet.
- nettoyer la surface chromée en utilisant un détergent doux ou de
l’eau savonneuse et un chiffon doux en veillant à rincer
correctement à l’eau claire après nettoyage.
- nettoyer régulièrement la tête du robinet (au moins 1 fois par
an), à l’aide d’une solution eau et vinaigre blanc (laisser reposer
une nuit).
- nettoyer l’aérateur-mousseur en le trempant dans une solution
eau/vinaigre blanc.
- actionner les pièces mobiles (inverseur, manette, croisillon,
tirette) au moins une fois par semaine afin de garantir le bon
fonctionnement dans le temps.
Entretien / nettoyage
Le mitigeur permet d’utiliser soit la tête de douche, soit le flexible.
Pour passer de l’un à l’autre cela dépend de l’orientation du
sélecteur sur la partie basse de la colonne. Les symboles sur le
sélecteur indiquent le mode correspondant.
Utilisation
