ASSEMBLY INSTRUCTION
SKU#60/516/517
NOTE: Please consult a qualied electrician if you are not certain of the installation.
CAUTION: Before starting the installation, disconnect the power by turning o the circuit breaker or by
removing the fuse at the fuse box.

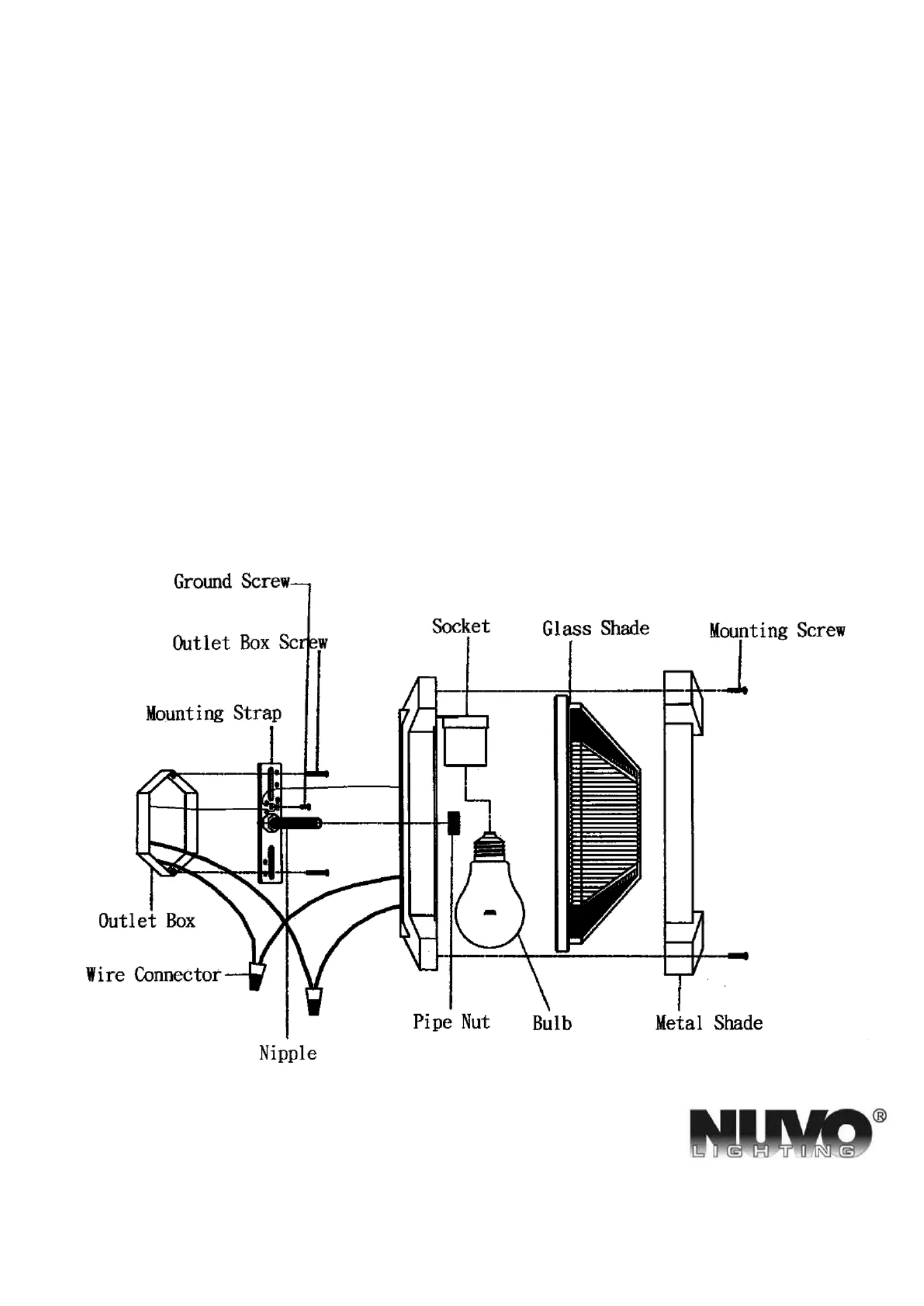

1. Fasten Nipple to Mounting Strap by screwing Hex Nut and adjust desired length.
2. Fasten Mounting Strap onto Outlet Box using 2 Outlet Box Screws.
3. Connect wires with white to white and black to black, cover the connections by using the Wire Connectors
provided. Tie the ground wire from Outlet Box and from xture to the Ground Screw on the Mounting
Strap.
4. Place the Wall Plate against the Wall allowing the Nipple to pass through the center hole of the Wall Plate,
and secure the Wall Plate with Pipe Nut.
5. Install bulb (Not included).
6. Fasten the Glass Shade and Metal Shade onto the Wall Plate by using the Mounting Screws provided.
7. Turn on the power.
A Satco Product
INSTRUCCIÓN DE ASAMBLEA
SKU#60/516/517
NOTE : Por favor, consulte con un electrcista cacado en caso de que no esté seguro de la instalación.
CAUCIÓN : Antes de comenzar la instalación, cortar la electricidad mediante apagar el cortacircuitos o
quitar el fusible desde la caja de fusible.
1. Abroche la Entrerrosca a la Correa de Montaje atornillando la Tuerca Hexagonal y ajustar la longitud
deseada.
2. Abrochar la Correa de Montaje en la Caja de Salida usando 2 Tornillos de la Caja de Salida.
3. Conectar los cables blaco con blanco y negro con negro, cubrir las conexiones usando los Conectores de
Cable que se proporcionan. Atar el cable de toma de tierra desde la Caja de Salida y desde la instalación al
Tornillo de toma de tierra que hay en la Correa de Montaje.
4. Colocar la Placa del Techo contra el techo dejando que la Entrerrosca pase a través del agujero central de
la Placa del Techo, y jar la Placa del Techo con la Tuerca de Tubo.
5. Instalar la bombilla (No incluida).
6. Abrochar la Pantalla de Cristal y la Pantalla de Metal en la Placa del Techo usando los Tornillos de
Bloqueo que se proporcionan.
7. Apagar la alimentación.
INSTRUCTIONS DE MONTAGE
SKU#60/516/517
REMARQUE : Si vous avez des incertitudes quant à l'installation, demandez de l'aide à un électricien
qualié.
ATTENTION : Avant de commencer l'installation, déconnectez l'alimentation électrique avec le disjoncteur
ou en retirant le fusible du disjoncteur. Calfeutrer la surface de montage au sommet et sur les côtés.
1. Fixez l'Embout à la Bande de montage en vissant l'Ecrou hexagonal et en ajustant à la longueur désirée.
2. Fixez la Bande de montage sur le Boîtier de prise électrique à l'aide de deux Vis pour boîtier de prise
électrique.
3. Connectez les ls blanc sur blanc et noir sur noir, couvrez les connexions à l'aide des Connecteurs de ls
fournis. Attachez le l de terre du Coret de prise électrique et du lustre sur la Vis de terre sur la Bande de
montage.
4. Placez la Plaque de plafond contre le Mur en laissant l'Embout passer par l'orice central de la Plaque de
plafond, et xez la Plaque de plafond avec l'Ecrou tubulaire.
5. Installez l'ampoule (non fournie).
6. Attachez l'Abat-jour en verre et l'Abat-jour en métal sur la Plaque de plafond à l'aide des Vis de montage
fournies.
7. Allumez l'électricité.
