ES- 43 -10. Almacenamiento• Guardar el aparato y sus accesorios en un lugar oscuro, seco y protegido de las heladas. La temperatura de almacenamiento óptima se encuentra entre los 5 y los 30˚C. Guardar el aparato en su embalaje original.• Als de pomp vrij lang niet wordt gebruikt of over de winter wordt opgeborgen, moet ze grondig met water worden doorgespoeld, he-lemaal geledigd en droog bewaard.• En caso de que exista peligro de heladas, vaciar completamente el aparato.• Na vrij lange stilstandstijden door kort in- en uitschakelen controleren of de rotor correct draait.11.

NL- 47 -Gevaar! - Handleiding lezen om het letselrisico te verminderenDit toestel kan door kinderen vanaf 8 jaar en ouder en ook door per-sonen met verminderde fysieke, sensorische of mentale vaardighe-den of een gebrek aan ervaring en kennis worden gebruikt, mits deze onder toezicht staan of met betrekking tot het veilige gebruik van het toestel geïnstrueerd werden en begrijpen welke gevaren van het toestel kunnen uitgaan. Kinderen mogen niet met het toestel spelen. Reiniging en onderhoud door de gebruiker mogen niet zonder toe-zicht door kinderen worden uitgevoerd.Anl_NHW-E_105_SPK7.indb 47 27.08.2021 07:02:04

NL- 48 -Gevaar. Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in-formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins-tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei-ligheidsinstructies. 1. VeiligheidsinstructiesDe overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Gevaar. Lees alle veiligheidsinstructies en aanwijzin-gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben.

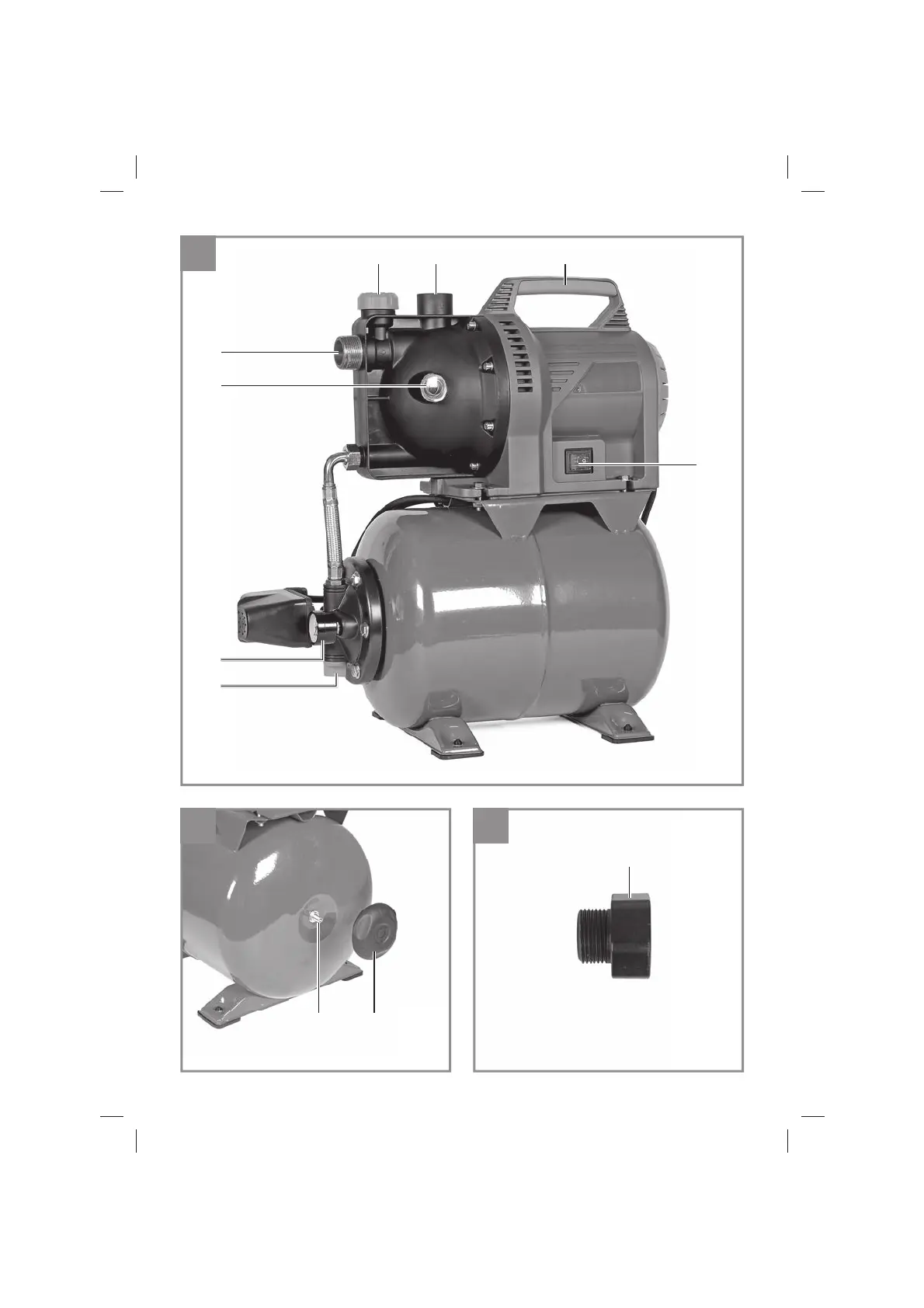

Bewaar alle veiligheidsinstruc-ties en aanwijzingen voor de toekomst. 2. Beschrijving van het gereedschap en leveringsomvang 2. 1 Beschrijving van het gereedschap1. Vulstandindicatie2. Zuigaansluiting3. Watervulplug4. Drukaansluiting5. Draaggreep6. Netschakelaar7. Wateraftapplug8. Manometer9. Afdekking van het luchtventiel10. Luchtventiel voor voorvuldruk11. Aansluitadapter ca. 33,3 mm (R1 buitendraad)2. 2 LeveringsomvangGelieve de volledigheid van het artikel te contro-leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge-kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Controleer het toestel en de accessoires op transportschade. • Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar. Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen. Kinderen mo-gen niet met plastic zakken, folies en kleine stukken spelen. Er bestaat inslik- en verstik-kingsgevaar. • Watervoorzieningsinstallatie• Aansluitadapter ca. 33,3 mm (R1 buitendraad)• Originele handleiding • Wskazówki bezpieczeństwa 3.

Reglementair gebruikToepassingsgebied:• Voor het irrigeren en gieten van plantsoenen, groentebedden en tuinen• Voor de werking van gazonsproeiers• Met voorfilter voor het ontnemen van water uit vijvers, beken, regentonnen, regenwater-verzamelbekken en putten• Voor de toevoer van water voor agrarische doeleindenTransportmediums:• Voor het transport van helder water (zoet wa-ter), regenwater of licht wasloog/water voor industrie of landbouw. • De maximale temperatuur van de trans-portvloeistof mag in het continue bedrijf +35°C niet overschrijden. • Met dit apparaat mogen geen brandbare, gas lekkende of explosieve vloeistoffen getrans-porteerd worden. • Het transport van agressieve vloeistoffen (zuren, logen, uit silo’s sijpelend sap enz. ) en van vloeistoffen met abrasieve stoffen (zand) moet eveneens vermeden worden. • Dit apparaat is niet geschikt voor het trans-Anl_NHW-E_105_SPK7.

NL- 49 -port van drinkwater. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon-dingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe-enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge-reedschap in ambachtelijke of industriële bedrij-ven alsmede bij gelijk te stellen activiteiten wordt gebruikt. 4. Technische gegevensNetaansluiting. 220-240 V ~ 50 HzKrachtontneming. 1050 wattCapaciteit max. 4500 l/uurOpvoerhoogte max. 48 mOpvoerdruk max. 0,48 MPa (4,8 bar)Aanzuighoogte max. 8 mDrukaansluiting. ca. 33,3 mm (R1 binnendraad)Zuigaansluiting. ca. 42 mm (R1 ¼ buitendraad)Watertemperatuur max.

35°CInhoud reservoir. 20 lInschakeldruk bij ca. 0,15 MPa (1,5 bar)Uitschakeldruk bij ca. 0,3 MPa (3 bar)Geluidsdrukniveau. 84,8 dB (A)Onzekerheid. 3,19 dBBeschermklasse. IPX45. Vóór inbedrijfstellingControleer of de gegevens vermeld op het ken-plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten. In principe raden wij het gebruik van een voorfi lter en van een zuiggarnituur met zuigslang, zuigkorf en terugslagklep aan om lange heraanzuigtijden en een onnodige beschadiging van de pomp door stenen en vaste vreemde voorwerpen te verhin-deren. 5. 1 Aansluiting van de zuigleiding• Bevestig de zuigslang (min. ca. 19 mm (¾ ”) versterkt door spiraaldraad) rechtstreeks of via een schroefdraadnippel aan de zuigaans-luiting ca. 42 mm (R1 ¼ buitendraad) van het apparaat.

• Gebruik de aansluitadapter (11) om de schro-efdraad van de zuigaansluiting te reduceren tot ca. 33,3 mm (R1 buitendraad). • De gebruikte zuigslang moet voorzien zijn van een zuigklep.

Indien de zuigklep niet kan worden gebruikt, dan moet een terugslagklep in de zuigleiding zijn aangebracht. • De zuigleiding van het wateraftappunt naar het apparaat stijgend leggen. Vermijd abso-luut om de zuigleiding te leggen boven de hoogte van de pomp; luchtbellen in de zuiglei-ding vertragen en verhinderen het aanzuigen. • Zuig- en drukleiding moeten zo worden aangebracht dat ze geen mechanische druk uitoefenen op het apparaat. • De zuigklep moet diep genoeg in het water liggen, zodat een droogloop van het apparaat wordt vermeden doordat de waterstand daalt. • Een ondichte zuigleiding verhindert door lucht aan te zuigen dat er water wordt aangezogen. • Vermijd het aanzuigen van vreemde voor-werpen (zand enz. ). Indien nodig installeert u hiertoe een voorfilter. 5. 2 Aansluiting van de drukleiding• De drukleiding (moet min.

19 mm (¾ ” zijn)) moet direct of via een schroefdraadnippel worden aangesloten aan de drukleidingaans-luiting (33,3 mm (R1 IG binnenschroefdraad) van het apparaat. • Mits gepaste koppelstukken kan uiteraard ook een drukslang van 13 mm (½ ”) worden gebruikt. Het pompvermogen wordt geredu-ceerd door de kleinere drukslang. • Tijdens het aanzuigen moeten de in de drukleiding voorhanden zijnde afsluiters (spuitmondstukken, kleppen etc. ) helemaal opengedraaid zijn zodat de lucht vrij uit de zuigleiding kan ontsnappen. 5. 3 Elektrische aansluiting• De elektrische aansluiting gebeurt aan een wandcontactdoos met aardingscontact 220-240 V ~ 50 Hz, ampérage van de zekering minstens 10 amp. • De motor wordt door de ingebouwde ther-mische contactverbreker beschermd tegen overbelasting of blokkering. In geval van oververhitting wordt de pomp automatisch Anl_NHW-E_105_SPK7. indb 49 27. 08.

NL- 50 -uitgeschakeld door deze contactverbreker en na het afkoelen wordt de pomp automatisch opnieuw in werking gesteld. 6. Bediening• Het apparaat opstellen op een stabiele, vlak-ke en horizontale standplaats. • Pomphuis via de watervulplug (3) vullen met water. Het vullen van de zuigleiding versnelt het aanzuigen. • Alle afsluitinrichtingen in de drukleiding (sp-roeimondstuk, kleppen enz. ) moeten bij het aanzuigen volledig geopend zijn, opdat alle lucht uit de aansluitleiding kan ontsnappen. • Netleiding aansluiten. • Het toestel aan de netschakelaar inschakelen – het aanzuigen kan bij max. aanzuighoogte tot 5 minuten duren. • Het toestel wordt automatisch uitgeschakeld als de uitschakeldruk van 3 bar is bereikt. • Na drukdaling door waterverbruik wordt het toestel automatisch terug ingeschakeld (in-schakeldruk ca. 1,5 bar).

• Aan het einde van de werkzaamheden het toestel met de netschakelaar uitschakelen. 7. Vervanging van de netaansluitleidingGevaar. Als de netaansluitleiding van dit apparaat be-schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden. 8. Reiniging, onderhoud en bestellen van wisselstukkenHet apparaat is verregaand onderhoudsvrij. Voor een lange levensduur raden wij echter een regel-matige controle en onderhoud aan. Gevaar. Vóór elk onderhoud moet het apparaat span-ningsvrij geschakeld worden; hiervoor trekt u de netstekker van de pomp uit het stopcontact. 8. 1 Onderhoud• Bij eventuele verstopping van het apparaat sluit u de drukleiding aan aan de waterleiding en neemt u de zuigslang eraf. Open de wa-terleiding. Schakel het apparaat meermaals gedurende ca. twee seconden in.

Op deze manier kunnen verstoppingen in de meeste gevallen geëlimineerd worden. • In het drukvat bevindt zich een elastische wa-terzak en een luchtruimte, waarvan de druk ca. 1,5 bar max. moet bedragen.

Wanneer nu water in de waterzak wordt gepompt, dan zet deze uit en verhoogt de druk in de luchtruimte tot aan de uitschakeldruk. Bij te lage luchtdruk moet deze weer worden verhoogd. Daarvoor moet het kunststof deksel (9) aan het reser-voir eraf geschroefd en met de bandenvulme-ter (10) via het ventiel de ontbrekende druk aangevuld worden. Opgelet: Van tevoren de waterzak hele-maal leegmaken via de wateraftapplug (7). • In het toestel zijn er geen andere te onder-houden onderdelen. 8. 2 Bestellen van wisselstukken:Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:• Type van het toestel• Artikelnummer van het toestel• Ident-nummer van het toestel• Wisselstuknummer van het benodigd stukActuele prijzen en info vindt u terug onder www. isc-gmbh. info9. Verwijdering en recyclageHet toestel bevindt zich in een verpakking om transportschade te voorkomen.

Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo-erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b. v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren. Anl_NHW-E_105_SPK7. indb 50 27. 08. 2021 07:02:05.

NL- 51 -10. Opslag• Bewaar het apparaat en het toebehoren op een donkere, droge en vorstvrije plaats. De optimale opslagtemperatuur ligt tussen 5 en 30° C. Bewaar het apparaat in de originele verpakking.• Vóór een langdurig niet-gebruik of vóór het opbergen gedurende de winter moet de pomp grondig met water worden doorgespo-eld, volledig geleegd en droog bewaard.• Bij kans op vorst moet het apparaat helemaal leeggemaakt worden.• Na een langdurige stilstand controleren of de rotor behoorlijk draait door de pomp kort in en uit te schakelen.k Anl_NHW-E_105_SPK7.indb 51 27.08.2021 07:02:06

NL- 52 -11. FoutopsporingAnomalieën Oorzaken VerhelpenMotor start niet - Geen netspanning- Pompwiel zit vast - motor werd door zijn veiligheidsschakelaar uitge-schakeld- Spanning controleren- Pomp uit elkaar halen en schoon-makenPomp zuigt niet aan - Zuigklep niet in het water- Pompkamer zonder water- Lucht in de zuigleiding- Zuigklep lek- Zuigkorf (zuigklep) verstopt- max.

NL- 53 - Enkel voor EU-landenElektrisch gereedschap hoort niet bij het huisvuil thuis!Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver-zameld en milieuvriendelijk te worden gerecycleerd.Recyclagealternatief i.p.v. het toestel terug te sturen:De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt.

NL- 54 - Service-informatieWij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart-ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.Categorie VoorbeeldSlijtstukken* Voorfi lter, fi lterpatroon, waterzak (membraan)Verbruiksmateriaal/verbruiksstukken*Ontbrekende onderdelen * niet verplicht bij de leveringsomvang begrepen!Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info.

Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?• Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze.Anl_NHW-E_105_SPK7.indb 54 27.08.2021 07:02:07

NL- 55 - Garantiebewijs Geachte klant,onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d. w. z. natuurlijke personen die dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge-noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.

Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis. 2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan-ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com-mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld. 3.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver-helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_NHW-E_105_SPK7. indb 55 27. 08. 2021 07:02:07.
