NEO Tools 90-145 Handleiding

28  De aansluitdraden moeten zo kort mogelijk zijn om energieverlies tijdens de overdracht te voorkomen  De spanningsregelaar is geschikt voor alle soorten loodzuuraccu's (OPEN, AGM, GEL). Het is geschikt voor lithium-ionbatterijen (lithiumbatterijen met drie componenten) en voor lithium-polymeerbatterijen (lithium-ijzer-fosfaatbatterijen).  De spanningsregelaar is uitsluitend bestemd voor het zonnepaneel. Sluit nooit andere voedingsbronnen aan op deze regelaar  De regelaar warmt op tijdens gebruik. Zorg ervoor dat de regelaar is geïnstalleerd op een vlakke, goed geventileerde ondergrond. Producteigenschappen.

 Ingebouwd controlemechanisme, staat u toe om parameters aan te passen  Volledig 3-traps PWM-laadbeheer  Ingebouwde kortsluiting bescherming, verkeerde polariteit bescherming, overbelasting bescherming  Dubbele MOSFET omgekeerde huidige bescherming  Het controlemechanisme heeft een functie om zowel lithium type batterij als lood zure batterij (in de batterijtype interface, houd de schakelaar neer plaatsende knoop 3 seconden) te steunen standaard wordt de lithiumbatterij geplaatst. LCD-display / TOETSEN fig B 1 Digitaal display 2 actief zonnepaneel 3 opladen van de batterij 4 spanning 5 batterij 6 uur 7 ontvanger 8 actieve stroom uitgang 9 Menu 10 Waarde verhogen / omhoog 18. 11 Inschakelen / omlaag Hoe de krassen C aan te sluiten.

 Sluit de batterij aan op de regelaar, let op de polariteit van de draden  Sluit het zonnepaneel aan op de controller, let op de polariteit van de draden  Sluit de extra ontvanger aan op de controller, let op de polariteit van de draden. Voor het de-installeren van apparaten geldt de omgekeerde volgorde LET OP. Een onjuiste de-installatievolgorde kan de driver beschadigen. LCD-scherm/instellingen fig D. Om de weergave-interface te wijzigen, drukt u op de MENU-toets.

Veranderen van de parameter instelling: In interface 2-5, houdt u toets 11 gedurende vijf seconden ingedrukt, waardoor de standaardinstellingen worden hersteld. Houd toets 10 gedurende vijf seconden ingedrukt om naar handmatige instellingen te gaan, het nummer zal gedurende deze tijd knipperen. Druk op de 11 en 12 toetsen om de parameterwaarden aan te passen, als u klaar bent druk dan op de 10 toets gedurende vijf seconden om de instellingen te verlaten. 1 Hoofdmenu 2 Spanningsindicator 3 Voedingsspanning naar ontvanger 4 Beveiliging tegen overontlading van de batterij 5 Bedrijfsmodi 6 Batterijtype Werkingsmodi: Druk op de knop n. 12 (fig. B) om de bedrijfsmodusinstellingen in het hoofdmenu te selecteren:  [OH] - schemering tot dageraad  [24] - continue belasting  [1-23] - voeding van de installatie na zonsondergang en stop na het ingestelde aantal uren.

Problemen oplossen Symptoom Mogelijke oorzaak Oplossing Oplaadpictogram verschijnt niet ondanks sterke zonneschijn Het zonnepaneel is niet goed geopend of is omgekeerd Corrigeer de positie van het paneel Oplaadpictogram uit Verkeerde modusinstelling Stel de modus correct in Batterij ontladen Laad de batterij conventioneel op Oplaadpictogram knippert Overmatige belasting Verminder de belasting van de installatie Kortsluitbeveiliging geactiveerd Na enige tijd, wanneer de kortsluiting is opgeheven, zal de spanning worden hersteld Apparaat werkt niet Batterij te weinig geladen of polariteit omgedraaid Controleer de aansluiting van de batterij OPMERKING. Let bij het opladen van het toestel op de batterijen. Het oplaadproces zelf veroorzaakt een aanzienlijke opwarming van de batterij.

Bovendien accumuleert de blootstelling van het opgeladen toestel aan zonlicht het effect van temperatuurstijging. Wanneer de temperatuurlimiet wordt overschreden, kan spontane verbranding of zelfs explosie optreden. Wees voorzichtig bij het opladen en laat toestellen niet onbeheerd achter.

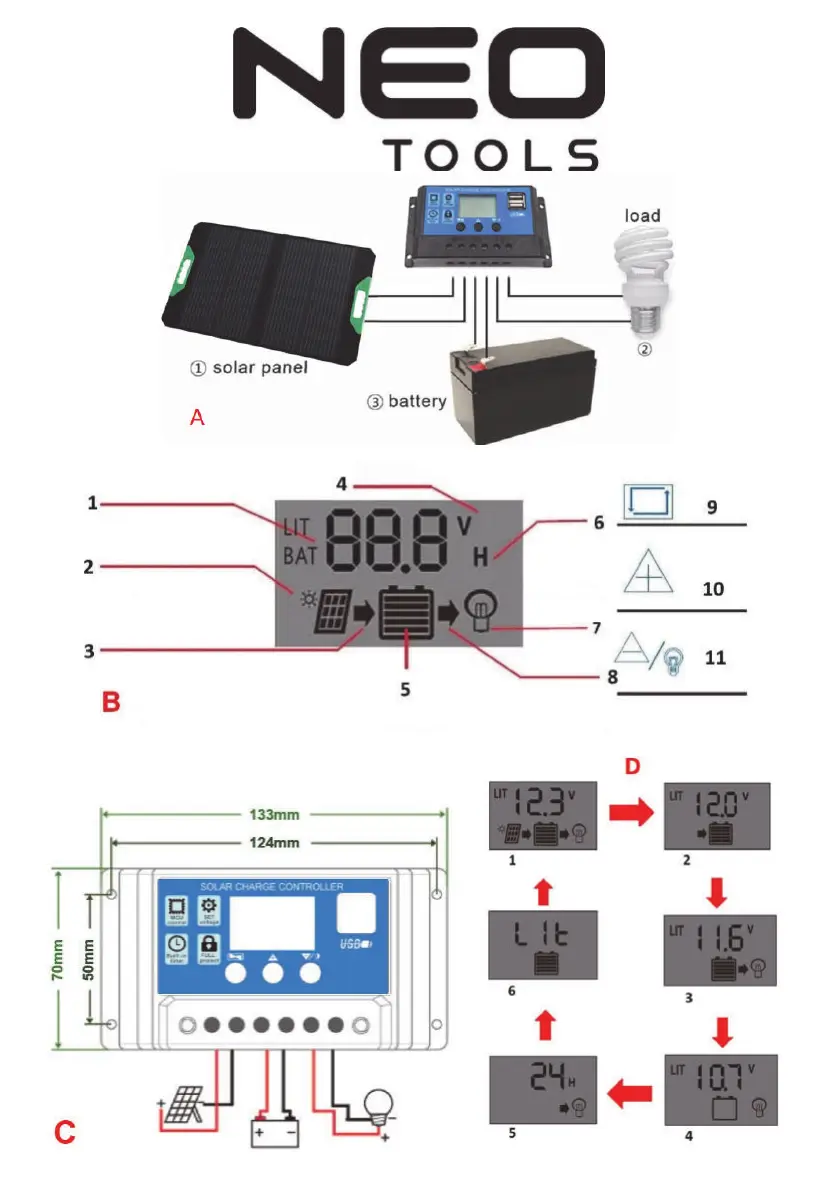

Voorbereiding van het zonnepaneel voor gebruik  Het zonnepaneel plaatsen  Om optimaal gebruik te maken van het invallende zonlicht, moeten de panelen met het absorberende oppervlak in een hoek van 90º ten opzichte van de zonnestralen worden geplaatst.  De plaatsing van het paneel moet worden gecontroleerd en aangepast om de beste prestaties te verkrijgen.  De paneelhoek varieert afhankelijk van de tijd van het jaar. In de zomer zal de hoek 's middags vlakker zijn, terwijl andere op een winterochtend meer verticaal zullen zijn. Werking en onderhoud van het paneel. Om een 12V-accu op te laden, sluit u de kabels in deze volgorde aan Fig A:  Verbind de batterij 2 met de spanningsregelaar 4  Sluit vervolgens een andere stroomverbruiker 3 aan  Sluit tenslotte het zonnepaneel 1 aan op de spanningsregelaar. OPMERKING.

 Als er extra verbruikers zijn met een hoog stroomverbruik, sluit deze dan rechtstreeks aan op de accu  Sluit de zonnegenerator rechtstreeks aan op het zonnepaneel fig A Specificatie van de spanningsregelaar: Catalogus nummer 90-145 90-150 Batterij voltage Automatisch gedetecteerd 12V / 24V Automatisch gedetecteerd 12V / 24V Maximale laadstroom 10 A 20A Maximale ontlaadstroom: 10 A 10 A Maximaal geaccepteerd voltage van een zonnepaneel 12V systeem.

29 Maximale spanning 14,6 V standaard Niet verstelbaar 29. 2V standaard Niet verstelbaar Bescherming tegen ontlading van de batterij 11. 8V standaard Instelbaar in het bereik van 11. 8-12. 5V 23. 6V standaard Instelbaar in het bereik van 23,6-25V Batterij stoppen huidige * 12,5 V standaard Instelbaar in het bereik van 12,5-13,5V 25V standaard Instelbaar in het bereik van 25-27V * Tijdens het opladen van een overontladen accu moet worden gewacht tot de spanning 12,6 V bedraagt, bij deze accuspanning kan de accu werken door stroom door te geven aan de ontvanger. WAARSCHUWING.

Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en door personen met beperkte fysieke, zintuiglijke of mentale vaardigheden of door personen zonder ervaring of kennis, mits zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen die voortvloeien uit een dergelijk gebruik. Kinderen mogen niet met de apparatuur spelen. Kinderen mogen het apparaat niet zonder toezicht schoonmaken of onderhoud op gebruikersniveau verrichten. MILIEUBESCHERMING Elektrisch aangedreven producten mogen niet met het huisvuil worden weggegooid, maar moeten worden gerecycled bij een daartoe geschikte afvalverwerkingsinstallatie. Raadpleeg uw productdealer of de plaatselijke overheid voor informatie over de verwijdering. Afgedankte elektrische en elektronische apparatuur bevat stoffen die niet schadelijk zijn voor het milieu.

Apparatuur die niet wordt gerecycled, vormt een potentieel gevaar voor het milieu en de volksgezondheid. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa met hoofdkantoor in Warschau, ul. Pograniczna 2/4 (hierna: "Grupa Topex") deelt mee dat alle auteursrechten op de inhoud van dit handboek (hierna: "Handboek"), inclusief onder andere.
