NIDERLAND (NL VERTALING VAN DE ORIGINELE INSTRUCTIES Vlakke laser: 75-140 ; 75-141 LET OP: LEES DEZE HANDLEIDING ZORGVULDIG DOOR VOORDAT U HET APPARAAT IN GEBRUIK NEEMT EN BEWAAR HEM ZODAT U HEM LATER KUNT RAADPLEGEN. PERSONEN DIE DE INSTRUCTIES NIET HEBBEN GELEZEN, MOGEN DE APPARATUUR NIET MONTEREN, AFSTELLEN OF BEDIENEN. SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN OPMERKING. Lees de gebruiksaanwijzing zorgvuldig door en volg de waarschuwingen en veiligheidsvoorschriften op. Het apparaat is ontworpen voor veilig gebruik. Desondanks kunnen installatie, onderhoud en gebruik van het apparaat gevaarlijk zijn. Als u de volgende procedures volgt, vermindert u het risico op brand, elektrische schokken en letsel en verkort u de installatietijd van het apparaat. WAARSCHUWING: Kijk niet rechtstreeks in de laserstraal.

De volgende veiligheidsregels moeten in acht worden genomen: • Er mogen geen wijzigingen worden aangebracht aan de eenheid. • Gebruik het laserapparaat in overeenstemming met de aanbevelingen van de fabrikant. • Richt de laserstraal nooit opzettelijk op mensen of dieren. • Richt de laserstraal niet op de ogen van omstanders of dieren. Laserstraling kan het oog beschadigen. • Zorg er altijd voor dat het laserlicht niet op reflecterende oppervlakken wordt gericht. Het reflecterende oppervlak van de laserstraal zou een dergelijke straal dan kunnen weerkaatsen naar de bediener of derden. • Laat dit apparaat niet door kinderen bedienen. Laat geen kinderen toe in het werkgebied tijdens de installatie en het gebruik van het apparaat. • Bewaar ongebruikte apparatuur op een droge plaats buiten het bereik van kinderen. • Vervang de lasereenheid niet door een ander type.

Alle reparaties moeten worden uitgevoerd door de serviceafdeling van de fabrikant. • Het apparaat is uitgerust met een Klasse 2 laser in overeenstemming met EN 60825-1:2014. DOEL Het apparaat is ontworpen voor het nauwkeurig markeren van horizontale en verticale lijnen.

Het apparaat heeft ook een laserblokkeerfunctie, waardoor het mogelijk is om rechte lijnen onder elke hoek te markeren. De laser wordt gevoed door oplaadbare Li-ion batterijen, inclusief twee batterijen voor continu gebruik. Handel tijdens het gebruik strikt volgens de volgende instructies om de best mogelijke prestaties van het apparaat te garanderen. Ander gebruik dan hieronder beschreven is niet toegestaan en kan leiden tot schade aan het product. PICTOGRAMMEN EN WAARSCHUWINGEN 1. Lees de gebruiksaanwijzing, neem de waarschuwingen en veiligheidsvoorschriften in acht. 2. Let op laser. Kijk niet direct in de laserstraal 3. Voor gebruik binnenshuis 4. Bescherm tegen vocht, regen 5. Buiten bereik van kinderen bewaren 6. Het product voldoet aan de eisen van EU-richtlijnen en -normen.

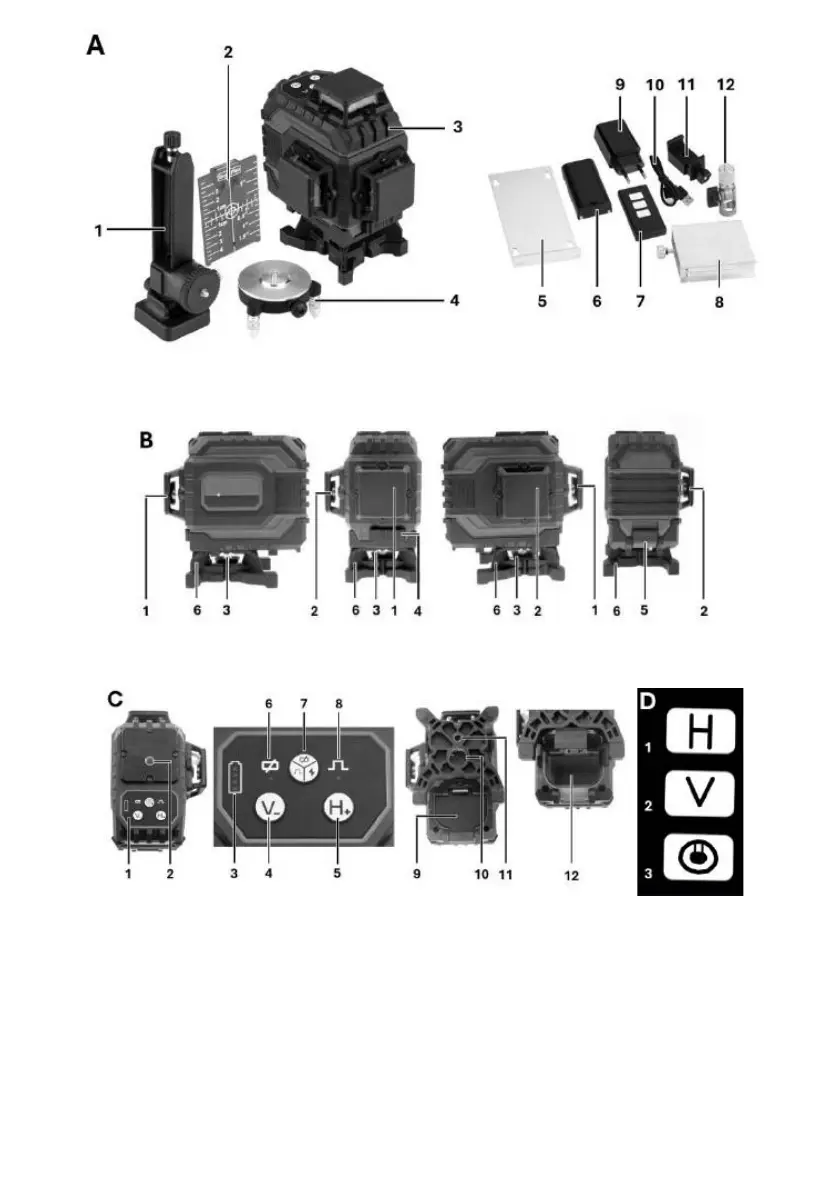

35 7. Niet met het huishoudelijk afval weggooien 8. Selectief gerecycled BESCHRIJVING VAN DE GRAFISCHE ELEMENTEN De volgende nummering verwijst naar de onderdelen van het apparaat getoond op de grafische pagina's van deze handleiding. Aanduiding Fig. A Beschrijving 1 Statiefkop verticaal 2 Bedieningsschijf 3 Laser 4 Driepootkop draaibaar 5 Montageplaat 6 Batterijen 7 Piloot 8 Laserlift 9 Stroomvoorziening 10 USB oplaadkabel 11 Plastic handvat 12 Kop met verloopstuk Aanduiding Fig. B Beschrijving 1 Laser vooraan 2 Zijlaser 3 Onderste laser 4 Laserschakelaar 5 Batterijvak koppeling 6 Laserbasis Aanduiding Fig.

C Beschrijving 1 Laserbedieningspaneel 2 Montagedraad ¼" 3 Laadstatus batterij 4 Knop voor verticale lijnen 5 Knop Horizontale lijnen 6 Diagonale lijnmodus 7 Modusknop wijzigen 8 Stroboscoopmodus 9 Deksel batterijcompartiment 10 Montagedraad ½" 11 Montagedraad ¼" 12 Batterijvak * Er kunnen verschillen zijn tussen de afbeelding en het daadwerkelijke product. WERKING VAN HET APPARAAT - Zelfnivellerende modus: druk de schakelaar fig. B4 in de stand ON om de zelfnivelleringsmodus te activeren. De stroomindicator afb. C3 brandt helder, de horizontale laserlijn H1 is zichtbaar; druk kort op de knop fig. C5 wordt de tweede horizontale laserlijn H2 zichtbaar. Door nogmaals op de knop fig. C5 worden beide horizontale laserlijnen H1 en H2 zichtbaar; om ze te doven, drukt u kort op de knop afb. C5, worden de horizontale laserlijnen H1 en H2 gedoofd. Druk kort op knop fig.

C4 om de verticale laserlijn V1 in te schakelen, druk nogmaals kort op knop afb. C4 een klik dooft de verticale laserlijn V1 nog een klik schakelt de verticale laserlijn V2 in. Druk kort op knop afb. C4 kort in, beide verticale laserlijnen V1 en V2 zijn zichtbaar, nogmaals kort op knop afb. C4 dooft beide lijnen V1 en V2. De verticale laserlijnen V1 en V2 zijn volledig gedoofd. Als de laser op een oppervlak wordt geplaatst dat een hoek van meer dan 3° maakt, gaat de laser snel knipperen.

Om dit te corrigeren, moet de laser op een vlak oppervlak worden geplaatst of het oppervlak worden aangepast. - Impulsmodus: Laat het apparaat in de automatische nivelleringsmodus staan de horizontale of verticale lijnen moeten zichtbaar zijn, de lijnen die je nodig hebt voor je werk. Druk vervolgens kort op de knop afb. C7 het pictogram fig. C8 oplichten en wordt de helderheid van de laserlijn gedimd. Als u nogmaals op de knop fig. Het apparaat schakelt over naar de stroboscoopmodus en de verlichte lijnen of laserlijn knipperen met hoge snelheid. Deze modus wordt aangegeven door een knipperend lampje onder het fig. C8-pictogram. Door nogmaals kort op de knop fig. C7 te drukken, wordt de stroboscoopmodus verlaten. Het vermogen van het laserlicht zal ook toenemen.

ATTENTIE: Mensen die gevoelig zijn voor knipperend licht mogen deze modus niet gebruiken of moeten zo voorzichtig mogelijk zijn tijdens het gebruik. - Diagonale lichtmodus: Druk lang op de fig. C7 als het apparaat is uitgeschakeld en de fig. B4 schakelaar in de stand OFF staat. Het apparaat schakelt na 2 seconden over naar de diagonaalmodus, de voedingsindicator fig. C3 en het pictogram fig. C6 met een diagonale lijn geven aan dat het apparaat in deze modus staat. De laser zal een gekruiste laserlijn uitzenden om aan te geven dat het apparaat zich in de schuine standmodus bevindt en niet automatisch waterpas wordt gesteld. Om de diagonaalmodus te verlaten, de C7 toets ingedrukt houden. De tweede manier om deze modus te verlaten is door de fig. B4 knop op ON te zetten. Het apparaat verlaat de diagonaalmodus. - Functie afstandsbediening: Zet het apparaat in de automatische nivelleermodus.

D3 wordt gebruikt om te schakelen tussen zelfnivellering, pulsmodus en lijndimming om energie te besparen. Zet de schakelaar Fig. B4 in de OFF positie om de laser volledig uit te schakelen. ONDERHOUD EN OPSLAG • Droog en goed geventileerd bewaren, bij voorkeur in de oorspronkelijke verpakking. • Zorg ervoor dat het apparaat vergrendeld en uitgeschakeld is voordat u het verplaatst. • Als het oppervlak of andere delen van het instrument nat zijn geworden. Droog ze af voordat u ze opbergt. • Gebruik geen vuur of elektrische droger om het instrument te drogen. • Voorkom dat het instrument valt, repareer het instrument niet privé en vermijd voortdurende trillingen van het instrument. • Kalibreer het apparaat regelmatig. • Gebruik geen sterke schoonmaakmiddelen of chemicaliën om het apparaat schoon te maken.

Schoon water of water met een kleine hoeveelheid zeep kan worden gebruikt om het apparaat schoon te maken. • De glazen vensters die de lasers afdekken, moeten worden schoongeveegd met een zachte doek. • Verwijder de batterij als het apparaat lange tijd niet wordt gebruikt. Zorg ervoor dat het apparaat vergrendeld en uitgeschakeld is voordat u de batterij verwijdert. PROBLEEMOPLOSSING INHOUD KIT: • Laser 1 stuk. • Statiefkop verticaal 1 stuk. • Bedieningsschijf 1 stuk. • Statiefkop draaibaar 1 stuk. • Montageplaat 1 stuk. • Batterijen 2 stuks. • Afstandsbediening 1 stuk. • Laserheffer 1 stuk. • Stroomvoorziening 1 stuk. • USB oplaadkabel 1 stuk. • Plastic houder 1 stuk. • Kop met verloopstuk 1 stuk. BEOORDELINGSGEGEVENS Flatbed laser Model 75-140 75-141 Laser werkbereik 25m（in het interieur van het gebouw）. Type voeding Oplaadbare batterij 3.

36 Elektrisch aangedreven producten mogen niet met het huishoudelijk afval worden weggegooid, maar moeten naar een geschikte afvalverwerkingsfaciliteit worden gebracht. Neem contact op met de leverancier van uw product of de plaatselijke autoriteiten voor informatie over afvalverwijdering. Afgedankte elektrische en elektronische apparatuur bevat stoffen die niet milieuvriendelijk zijn. Niet-gerecyclede apparatuur vormt een potentieel risico voor het milieu en de menselijke gezondheid. "GTX Polen Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa met maatschappelijke zetel in Warschau, ul. Pograniczna 2/4 (hierna: "GTX Polen") informeert dat alle auteursrechten op de inhoud van deze handleiding (hierna: "handleiding"), met inbegrip van onder andere.
