MKTI-1020Timer meccanico industriale - Cod. 493933775 Italiano

PRESCRIZIONI PER L’USO IN SICUREZZA

L’installazione scorretta e l’uso improprio di questo apparecchio possono provocare lesioni da elettrocuzione anche gravi, con pericolo di morte.

L’installazione deve essere eseguita da personale tecnico specializzato, avendo cura di disconnettere l’alimentazione elettrica per l’intera durata

delle operazioni.Leggere attentamente le presenti istruzioni prima dell’installazione e dell’uso - L’apparecchio è previsto per uso domestico, in ambiente

chiuso ed al riparo dalle intemperie – Prima dell’utilizzo, verificare la compatibilità con le specifiche tecniche del dispositivo cui è collegato, in particolare in

relazione alla tensione di funzionamento ed al carico ammesso – Non utilizzare per apparecchiature mediche, dispositivi di sicurezza – Non collegare a

dispositivi che, in caso di mancatoo errato funzionamento, potrebbero comportare situazioni di pericolo (es. pompe idrauliche, depuratori, ecc.) –

L’apparecchio è previsto per l’installazione all’interno di quadri elettrici, con dispositivi di sezionamentodierenziali e magnetotermici installati a montee regolare messa a

terra: non utilizzare in altre configurazioni e non esporlo alle intemperie – Non maneggiare l’apparecchio con le mani bagnate – Non smontare o modificare l’apparecchio: tale

azione comporta il decadimento del requisito di sicurezza e della garanzia convenzionale– Assicurarsi che non possa essere manipolato da bambini o persone dalle ridotte

capacità cognitive e/o motoriee che non possa essere raggiunto da animali domestici – In caso di malfunzionamento, scollegare immediatamente il dispositivo e contattare un

tecnico qualificato – Disalimentare l’impianto e far visionare l’apparecchio da personale tecnico qualificato qualora esso mostri deformazioni, cambiamenti di colore,

fessurazioni dell’involucro, emissione di fumoe/o vapori e/ocattivi odori, suoni anomali – Non eseguire installazione e collegamenti con impianto in tensione – Non utilizzare

per il comando di apparecchi SELV – Per regolare l’ora, ruotare la sola lancetta dei minuti,anche ripetutamente, fino alla regolazione desiderata– Assicurare un percorso agevole

dei cablaggi collegati all’apparecchio – Garantire adeguata ventilazione all’apparecchio, in particolare assicurandosi che i cablaggi connessi abbiano un percorso agevole e

lineare – Non utilizzare in ambienti con tasso di umidità e temperatura dierente da quanto esposto nei dati tecnici – Conservare queste istruzioni per eventuali consultazioni

future.

DATI TECNICI

Tensione di esercizio

110-230 V AC 50/60 Hz

Durata programma

24 ore

Classe di protezione

II secondo EN 60730-1

Consumo autoriferito

1 VA

Intervallo minimo

15 minuti

Grado di protezione

IP20

Protezione da sovratensione

4 KV 1,2/50 uS

Corrente di carico con cos ϕ= 1

16 A @ 250 V AC

Temperatura di esercizio

-20° - +55° C

Contatto

Deviatore

Corrente di carico con cos ϕ= 0,6

4 A @ 250 V AC

Funzionamento a batterie @ 110 V

100 ore

Precisione

< ±1 s/giorno

Corrente di carico minima

100 mA @ 24 V AC

Funzionamento a batterie @ 230 V

200 ore

Installazione

DIN EN 60715

Carico lampade ad incandescenza

1.100 W

Ampiezza contatti

3 mm

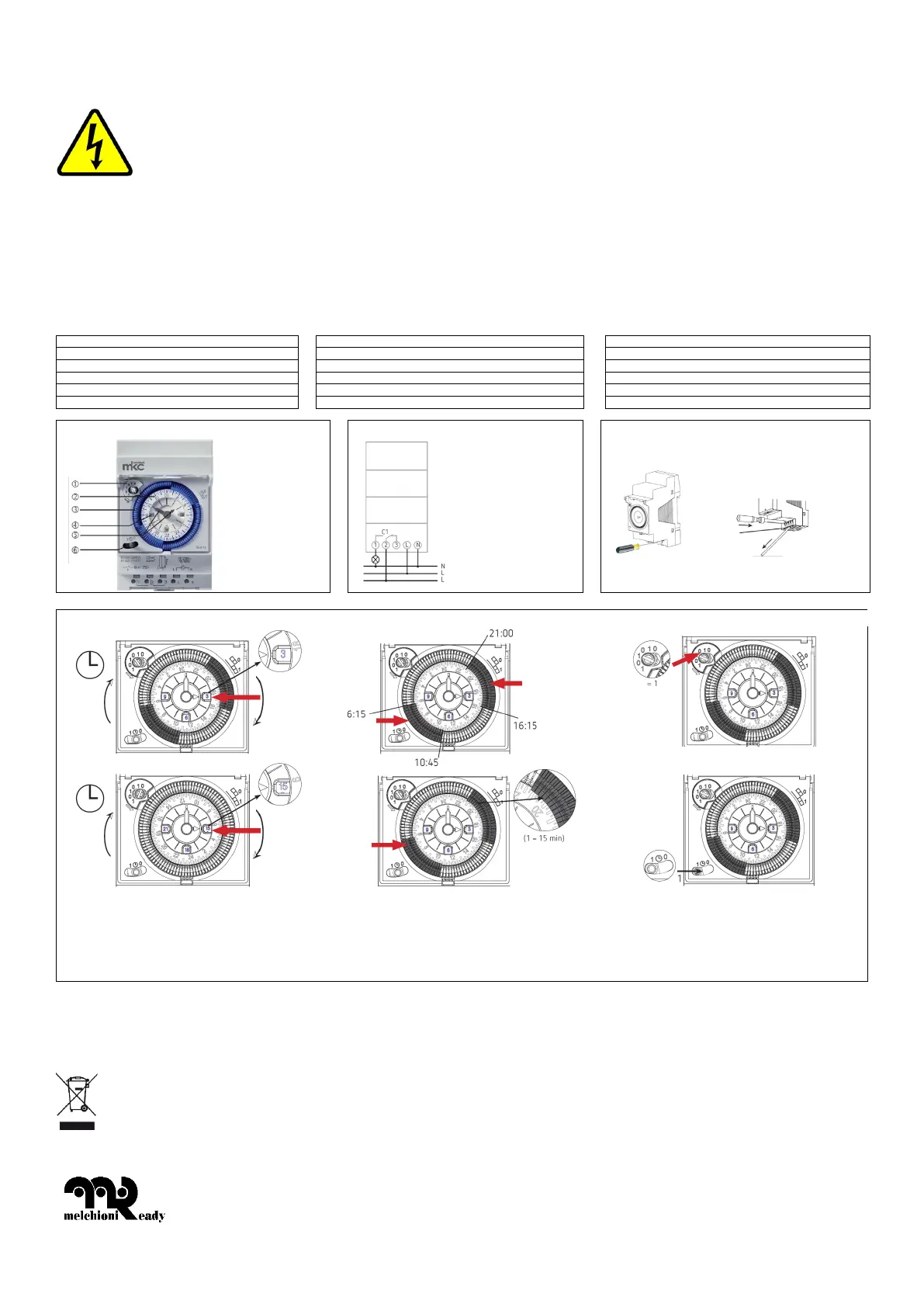

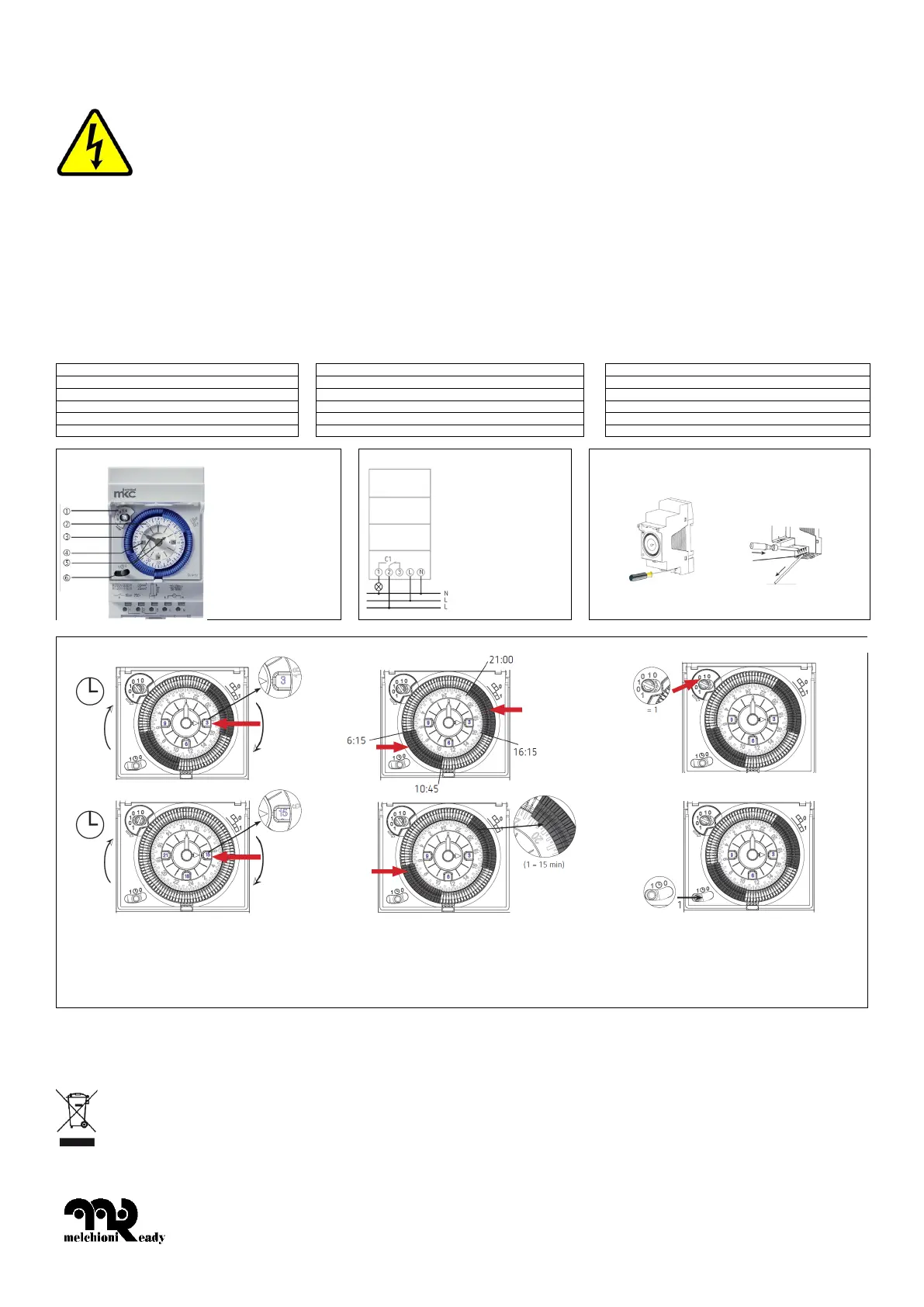

LE PARTI DELL’APPARECCHIO

CONNESSIONI

INSTALLAZIONE

1. Regolazione manuale

contatto

2. Quadrante

3. Ghiera segmentata

4. Indicatore

ore (AM o PM)

5.Lancette (lunga dei

minuti, corta delle ore)

6. Selettore manuale

funzione

1.

Contatto

normalmente aperto

2.

Contatto comune

3.

Contatto

normalmente chiuso

L. Fase permanente

N.

Neutro permanente

Svitare le viti con un piccolo

cacciavite a stella

Spellare il cavo per 9 mm, inserire

nel foro e riavvitare a fondo

Il fissaggio su guida DIN viene assicurato dal bloccaggio della leva

posteriore verso l’alto: se del caso, aiutarsi con un cacciavite

IMPOSTAZIONE

Esempio di regolazione dell’orario: in alto regolazione alle 3 del

mattino, in basso alle 3 del pomeriggio (ore 15:00). La

regolazione deve avvenire ruotando la sola lancetta dei minuti,

sia in senso orario che antiorario, ma non ruotando il quadrante

Esempio di impostazione periodo di accensione: ciascun

segmento, orientato verso l’interno, provoca l’accensione del

carico nel segmento orario corrispondente, mentre, se orientato

verso l’esterno, ne provoca lo spegnimento. Nella figura sopra

l’accensioneè programmata dalle 6:15 alle 10:45 e dalle 16:15

alle 21:00

In alto: la rotazioneantioraria della regolazione manuale del

contatto ne provoca l’inversione dello stato ad ogni scatto. La

programmazione impostata riprende al secondo successivo

cambio di stato. Non ruotare la regolazione in senso orario.

In basso: il selettore manuale di funzione permette di accendere

il carico permanentemente se spostato su I, di spegnerlo

permanentemente se spostato su 0 o di seguire la

programmazione oraria se posto al centro

MANUTENZIONE: L’apparecchio non necessita di manutenzione intesa come sostituzione di parti consumabili o manutenzioni programmate: di norma una pulizia eventuale

e la rimozione di accumuli di polvere garantiscono l’aidabilità nel tempo. Eseguire le operazioni di manutenzione esclusivamente con apparecchio disconnesso dalla rete

elettrica: riconnetterlo solo dopo essersi accertati della completa asciugatura. Non utilizzare detergenti aggressivi ospugne abrasive; di norma uno straccio umido è suiciente.

Ai sensi della Direttiva 2012/19/UE del Parlamento Europeo e del Consiglio, del 4 luglio 2012, sui rifiuti di apparecchiatureelettriche ed elettroniche (RAEE), la

presenza del simbolo del bidone barrato indica che questo apparecchio non è da considerarsi quale rifiuto urbano: il suo smaltimento deve pertanto essere

eettuato mediante raccolta separata. Lo smaltimento eettuato in maniera non separata può costituire un potenziale danno per l'ambiente e per la salute. Tale

prodotto può essere restituito aldistributore all'atto dell'acquisto di un nuovo apparecchio. Lo smaltimento improprio dell'apparecchio costituisce condotta

fraudolenta ed è soggetto a sanzioni da parte dell'Autorità di Pubblica Sicurezza. Per ulteriori informazioni è possibile rivolgersi all’amministrazione locale

competente in materia ambientale.

Made in China

Melchioni S.p.A.

Via Pietro Colletta 37, 20135 Milano, Italia| www.melchioni-ready.com
