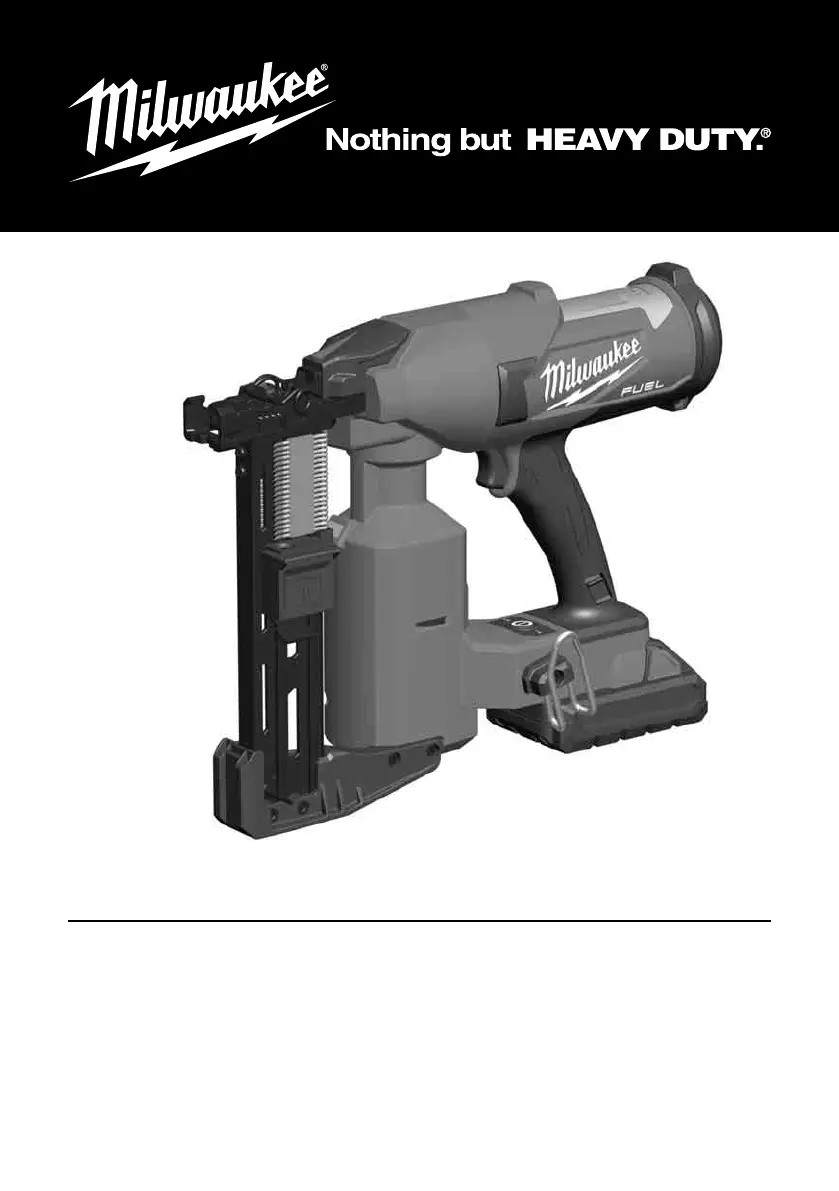

Milwaukee M18 FFUS Handleiding

48 49 M18 FFUS 4913 23 01 XXXXXX MJJJJ 18 V 600 20 10,3 mm 38 - 51 mm (1,5“-2“) 3,7 mm (9 GA) 45 10,39. 11,45 kg -18. +50 °C M18B. ; M18HB. M12-18…; M1418C6 79,1 dB(A) / 3 dB(A) 90,1 dB(A) / 3 dB(A) 2,3 m/s2 / 1,5m/s2VERDERE VEILIGHEIDS- EN WERKINSTRUCTIESDenk er altijd aan dat misbruik en het onjuist behandelen van dit werktuig letsels bij uzelf en anderen kan veroorzaken. Het apparaat is bedoeld voor gebruik met één hand. Het product mag uitsluitend aan de handgreep worden vastgehouden. Houd de andere hand weg van het werkbereik en product. Plaats uw hoofd of andere lichaamsdelen niet in de buurt van het product terwijl unieten indrijft om ernstige verwondingen te vermijden. Zorg er altijd voor dat het werkstukcontact volledig gepositioneerd is boven het materiaal dat moet worden vastgehecht.

Als het werkstukcontact maar gedeeltelijk boven het materiaal dat moet worden vastgemaakt, kan worden gepositioneerd, kan dit ertoe leiden dat het nietje het materiaal volledig mist, wat kan leiden tot ernstige verwondingen. Geen nieten aan de rand van het materiaal bevestigen. Het werkstuk kan splijten, waardoor het nietje schampt en daarmee u of een collega verwondt. Let erop dat het nietje de houtnerf kan volgen, waardoor het onverwacht aan de zijkant van het werkmateriaal naar buiten kan komen of kan afwijken, met mogelijk letsel als gevolg. Houd het werkstuk zo nodig vast met klemmen om geen letsel te krijgen aan handen en lichaam. Zorg ervoor dat het materiaal dat moet worden vastgehecht, stevig is vastgemaakt voor u het werkstukcontact tegen het materiaal drukt. Het indrijven van nieten kan ertoe leiden dat het materiaal onverwachts verschuift.

Zorg dat het gezicht en het lichaam uit de buurt blijven van de achterzijde van het apparaatkapje tijdens het werken in kleine ruimten. Een plotseling terugtrekken kan leiden tot een impact op het lichaam, met name als er nieten in hard of dicht materiaal geplaatst worden.

Bij normaal gebruik zal het apparaat direct terugtrekken na het afvuren van een nietje. Niet proberen om de terugslag te voorkomen door de nietmachine tegen het werk te houden. Beperking van het terugtrekken kan ertoe leiden dat er een tweede nietje uit het apparaat komt. Pak het handvat goed vast, laat het apparaat het werk doen en plaats nooit een tweede hand op het apparaat of in de buurt van de uitlaat. Het niet naleven van deze waarschuwing kan resulteren in ernstig persoonlijk letsel. Geen bevestigingsmateriaal boven op andere bevestigingsmaterialen plaatsen of in een overdreven scherpe hoek plaatsen, omdat hierdoor de nagels kunnen afwijken en letsel kunnen veroorzaken. Controleer altijd de werkomgeving op verborgen bedrading, gasleidingen, waterleidingen, enz. Voordat het product in het gebied wordt gebruikt.

De indrijfdiepte van het nietje kan verder worden aangepast dan de diepte die u wenst. Het is aangewezen om de ingedreven diepte van een nietje op een ongebruikt werkstuk te controleren om de diepte voor de toepassing te bepalen en, indien nodig, af te stellen. Alleen nagels die voldoen aan de beschrijving in de productspecifi catietabel kunnen worden gebruikt in dit apparaat. Het gebruik van verkeerde nagels kan leiden tot vastlopen of andere storingen. Verbruikte akku’s niet in het vuur of bij het huisvuil werpen. Milwaukee biedt namelijk een milieuvriendelijke recyclingmethode voor uw oude akku’s. Wisselakku’s niet bij metalen voorwerpen bewaren (kortsluitingsgevaar. ). In de wisselakku-opnameschacht van het laadapparaat mogen géén metaaldeeltjes komen (kortsluitingsgevaar. ). Wisselakku’s van het Akku-Systeem 18 V alléén met laadapparaten van het Akku-Systeem 18 V laden.

Na contact met accu-vloeistof direct afwassen met water en zeep. Bij oogcontact direct minstens 10 minuten grondig spoelen en onmiddelijk een arts raadplegen. Waarschuwing. Voorkom brand, persoonlijk letsel of materiële schade door kortsluiting en dompel het gereedschap, de wisselaccu en het laadtoestel niet onder in vloeistoff en en waarborg dat geen vloeistoff en in de apparaten en accu‘s kunnen dringen. Corrosieve of geleidende vloeistoff en zoals zout water, bepaalde chemicaliën, bleekmiddelen of producten die bleekmiddelen bevatten, kunnen een kortsluiting veroorzaken. VOORGESCHREVEN GEBRUIK VAN HET SYSTEEMDe nietmachine is bedoeld voor het inslaan van nietjes in hout of gelijkaardige zachte materialen uit een magazijn met een strip geschikte nietjes.

De nietjes die veilig in het magazijn voor het product kunnen worden geladen, worden beschreven in de productspecifi catietabel in deze gebruiksaanwijzing. Gebruik geen ander type nietjes of hechtmateriaal met deze nietmachine. De nietmachine mag niet worden gebruikt om elektrische kabels vast te maken. Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven. RESTRISICO‘SOok als de machine volgens de voorschriften gebruikt wordt, kunnen niet alle risico‘s worden uitgesloten. Let bij het gebruik op de volgende gevaren:• Door vibraties veroorzaakt letsel. Houd de machine vast aan de daarvoor bedoelde grepen en beperk de tijd die u met de machine werkt en waarin u aan de vibraties wordt blootgesteld. • Lawaai kan leiden tot gehoorschade. Draag een gehoorbescherming en beperk de tijd waarin u aan het lawaai wordt blootgesteld. • Door vuildeeltjes veroorzaakt oogletsel.

Draag altijd een veiligheidsbril, nauwsluitende, lange broeken, handschoenen en vast schoeisel. • Inademen van toxische stoff en. OPMERKINGEN OVER LI-ION-ACCU‘SGebruik van li-ion-accu‘sLangere tijd niet toegepaste akku’s vóór gebruik altijd naladen.

Een temperatuur boven de 50°C vermindert de capaciteit van de accu. Langdurige verwarming door zon of hitte vermijden. De aansluitcontacten aan het laadapparaat en de accu schoonhouden. Voor een optimale levensduur moeten de accu‘s na het gebruik volledig opgeladen worden. Voor een zo lang mogelijke levensduur van de accu‘s dienen deze na het opladen uit het laadtoestel te worden verwijderd. Bij een langere opslag van de accu dan 30 dagen:accu bij ca. 27 °C droog bewaren. accu bij ca. 30 % - 50 % van de laadtoestand bewaren. accu om de 6 maanden opnieuw opladen. Overbelastingsbeveiliging voor li-ion-accu‘sBij overbelasting van de accu door zeer hoog stroomverbruik, bijv.

extreem hoge draaimomenten, klemmen van de boor, plotseling stoppen of kortsluiting, vibreert het elektrische gereedschap gedurende 5 seconden, de laadweergave knippert en het elektrische gereedschap schakelt automatisch uit. Om het gereedschap weer in te schakelen, moet u de drukschakelaar loslaten en vervolgens weer inschakelen. Onder extreme belastingen wordt de accu te heet. In dit geval knipperen alle lampen van de laadweergave totdat de accu afgekoeld is. Na het doven van de laadweergave kunt u weer verder werken. Transport van li-ion-accu‘sLithium-ionen-accu‘s vallen onder de wettelijke bepalingen inzake het transport van gevaarlijke goederen. Voor het transport van deze accu‘s moeten de lokale, nationale en internationale voorschriften en bepalingen in acht worden genomen. • Verbruikers mogen deze accu‘s zonder meer over de weg transporteren.

12,0 Ah)Aanbevolen omgevingstemperatuur tijdens het werkenAanbevolen accutypesAanbevolen laadtoestellenGeluidsinformatie: Meetwaarden vastgesteld volgens EN 60745. Het kenmerkende A-gewogen geluidsniveau van de machine bedraagt:Geluidsdrukniveau / Onzekerheid KGeluidsvermogenniveau / Onzekerheid KDraag oorbeschermers. Trillingsinformatie: Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 60745. Trillingsemissiewaarde ah / Onzekerheid K WAARSCHUWING. Lees alle veiligheidsinstructies en aanwijzingen. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. VEILIGHEIDSADVIEZEN ACCU-SPIJKERMACHINEGa er altijd vanuit dat het apparaat nieten bevat.

Onvoorzichtig hanteren van de nietmachine kan resulteren in onverwacht afvuren van nieten en persoonlijk letsel. Het apparaat niet naar jezelf of andere personen in de buurt wijzen. Door een onverwacht aanraken van de trigger zal er een nagel worden afgevuurd en dit kann letsel veroorzaken. Het apparaat niet inschakelen, tenzij het stevig tegen het werkstuk is geplaatst. Als het apparaat niet in contact staat met het werkstuk, kan de nagel een andere weg volgen dan uw doel is. Ontkoppel het apparaat van de netvoeding als eennietje in het apparaat vast komt te zitten. Terwijl u een geklemd nietje verwijdert, kan de nietmachine ongewild geactiveerd worden indien deze met de contactdoos is verbonden. Wees voorzichtig bij het verhelpen van een vastgelopen nagel.

Het mechanisme kan onder druk staan en de nagel kan met kracht worden afgevuurd bij het proberen te verhelpen van een vastgelopen nagel. Deze nietmachine niet gebruiken om elektrische kabels vast te zetten. Ze is niet bedoeld voor de installatie van elektrische bekabeling en kan de isolatie van de elektrische kabels beschadigen en daarmee elektrische schokken of brandgevaar veroorzaken.

Draag oorbeschermers. Blootstelling aan geluid kan het gehoor beschadigen. Houd het apparaat alléén vast aan de geïsoleerde grijpvlakken, vooral bij werkzaamheden waarbij u verborgen kabels zou kunnen raken. Nieten die stroomvoerende kabels raken, geleiden de stroom naar de metalen onderdelen van het gereedschap waardoor de bediener kan worden blootgesteld aan elektrische schokken. Draag altijd een veiligheidsbril met een zijdelingse afscherming. Normale brillen hebben alleen stootvaste glazen. Ze gelden niet als veiligheidsbrillen. Neem deze regels in acht om het risico voor letsel te minimaliseren. De veiligheidsbril beschermt uw ogen tegen rondvliegende deeltjes, zowel vanaf de VOORKANT als de ZIJKANT. Draag bij het vullen, bedienen en instandhouden van het gereedschap ALTIJD een veiligheidsbril.

De veiligheidsbril is vereist als bescherming tegen vuil en tegen nieten, die ernstig oogletsel kunnen veroorzaken. Verwijder de accu altijd voordat u de diepte van het aandrijfwiel aanpast. Het afstelwiel niet terugtrekken; het wiel is bedoeld om te draaien. De trigger niet indrukken tijdens het aanpassen van de diepte van het aandrijfwiel. Het apparaat niet naar jezelf of andere personen wijzen bij het aanpassen van de afvuurdiepte. WAARSCHUWING. De in dit informatieblad vermelde trillings- en geluidsniveaus zijn gemeten in overeenstemming met een standaard testmethode conform EN 60745 en kunnen worden gebruikt om gereedschap met elkaar te vergelijken. Deze kunnen ook worden gebruikt voor het vooraf evalueren van de blootstelling. De vermelde trillings- en geluidsniveaus gelden voor de meest gebruikelijke toepassingen van het gereedschap.

Wanneer het gereedschap echter voor andere doeleinden of met andere hulpstukken gebruikt wordt of niet naar behoren onderhouden wordt, kan de mate van blootstelling over de hele werkperiode aanzienlijk hoger uitvallen.

Voor een nauwkeurige inschatting van de blootstelling aan trillingen en geluid moet ook de tijd in aanmerking worden genomen die het apparaat uitgeschakeld is of weliswaar loopt, maar niet werkelijk in gebruik is. Dit kan de waarde van de mate aan blootstelling over de hele werkperiode aanzienlijk verminderen. Bepaal extra veiligheidsmaatregelen ter bescherming van de gebruiker tegen de gevolgen van trillingen en/of geluid, bijvoorbeeld: onderhoud van het gereedschap en hulpstukken, warmhouden van de handen, organisatie van de werkprocessen. Hekwerk-nietmachineNEDERLANDS.

50 51transport van gevaarlijke goederen. De verzendingsvoorbereidingen en het transport mogen uitsluitend worden uitgevoerd door dienovereenkomstig opgeleide personen. Het complete proces moet vakkundig worden begeleid. Onderstaande punten moeten bij het transport van accu‘s in acht worden genomen:• Waarborg ter vermijding van kortsluitingen dat de contacten beschermd en geïsoleerd zijn. • Let op dat het accupack in de verpakking niet kan verschuiven. • Beschadigde of lekkende accu‘s mogen niet worden getransporteerd. Neem voor meer informatie contact op met uw expeditiebedrijf. BEDIENINGPowerbuttonTemperature protectionLEDBattery LEDNavulindicatorAls het magazijn bijna leeg is (nog maar 4-5 nietjes voorhanden zijn) wordt het arbeidscontact onder normale druk niet geactiveerd en wordt geen nietje ingeslagen. Vul het magazijn bij om door te kunnen werken.

Inslagdiepte instellen (zie afbeeldingen)Controleer wat zich achter het werkstuk bevindt. Het nietje kan bij het inslaan door het werkstuk heen schieten en daarbij andere personen ernstig verwonden. Verminder zo nodig de inslagdiepte om te voorkomen dat het nietje door het werkstuk slaat. Beschermingsmodus tegen extreme temperaturenDe beschermingsmodus tegen extreme temperaturen beschermt het elektrische gereedschap als het bij extreem lage/extreem hoge temperaturen (buiten de aanbevolen omgevingstemperaturen) wordt gebruikt of als het elektrische gereedschap tijdens het gebruik oververhit raakt of bevriest. In dat geval schakelt het elektrische gereedschap uit en knipperen de leds van de powertoets/contactbevestiging afwisselend. Laat het elektrische gereedschap in dergelijke gevallen voor het gebruik afkoelen/warm worden.

GEBLOKKEERDE SPIJKER VERWIJDERENDe meeste blokkeringen worden veroorzaakt door een niet of deel van een niet dat tussen het blad en de nietgeleiding is klemgeraakt. Nietstrippen met een verkeerde hoek of een verkeerde maat kunnen voortdurend leiden tot blokkeringen.

Blokkering verhelpen:1. Verwijder de accu. WAARSCHUWING. Richt het gereedschap bij het plaatsen van de nieten steeds van u en andere personen weg. In het andere geval bestaat gevaar voor letsel. 2. Nietstrippen uit het magazijn verwijderen. 3. Trek de magazijnvergrendeling naar beneden en het magazijn uit het gereedschap. 4. Verwijder de nieten en andere resten (gebruik hiervoor zo nodig een platte ronde tang). 5. Volg de stappen onder het punt ‚dagelijkse controles vereist‘ op voordat u de werkzaamheden hervat. DAGELIJKSE CONTROLE VEREIST WAARSCHUWING: Om het gevaar voor letsel voor uzelf en anderen te minimaliseren, dient u dagelijks vóór begin van de werkzaamheden de volgende controles uit te voeren – dit geldt vooral als het gereedschap gevallen is, een krachtige stoot heeft gekregen of als iemand erop is gestapt. Voer de onderstaande controles uit in de voorgeschreven VOLGORDE.

Als het gereedschap niet correct functioneert, neemt u het beste onmiddellijk contact op met de technische dienst van MILWAUKEE. Richt het gereedschap steeds van u en andere personen weg. 1. Verwijder de accu. WAARSCHUWING. Richt het gereedschap bij het plaatsen van de nieten steeds van u en andere personen weg. In het andere geval bestaat gevaar voor letsel. 2. Controleer alle schroeven, bouten, moeren en pennen van het gereedschap. Losse bevestigingselementen moeten worden bevestigd. 3. Trek de nietaanvoer in het magazijn terug (om de navulindicator te deactiveren) en druk het arbeidscontact tegen een werkstuk. De bediening moet soepel functioneren. 4. Als het arbeidscontact tegen het werkstuk ligt, drukt u op de trigger. De bediening moet soepel functioneren. 5. Plaats de accu. 6.

Trek de nietaanvoer in het magazijn terug (om de navulindicator te deactiveren) zonder de trigger in te drukken en druk het arbeidscontact tegen een werkstuk. Het gereedschap mag niet starten.

Trek het arbeidscontact van het werkstuk weg en trek de nietaanvoer in het magazijn terug (om de navulindicator te deactiveren). Houd de trigger 5 seconden lang ingedrukt. Het gereedschap mag niet starten. Houd de trigger verder ingedrukt en druk het arbeidscontact tegen het werkstuk. Het gereedschap mag niet starten. Trek de nietaanvoer in het magazijn terug (om de navulindicator te deactiveren) zonder de trigger in te drukken en druk het arbeidscontact tegen een werkstuk. Druk op de trigger. Het gereedschap moet nu starten. Laat de trigger los. De inslagbout moet naar boven bewegen. 7. Na de succesvolle uitvoering van al deze controles is het gereedschap operationeel. Selecteer de gewenste bedrijfsmodus en plaats de nietstrippen. 8. Stel de inslagdiepte in volgens het hoofdstuk ‚Inslagdiepte instellen‘ en neem daarbij de afbeeldingen in acht. 9.

Nadat u alle controles succesvol hebt uitgevoerd, is het apparaat operationeel. Voer deze controles altijd uit voordat u het gereedschap gebruikt resp. steeds wanneer het apparaat op de grond gevallen is, een krachtige stoot heeft gekregen, iemand erop is gestapt, de spijkers klemgeraakt zijn enz. ONDERHOUDDe ventilatieopeningen van de machine moeten altijd vrij blijven. Gebruik uitsluitend Milwaukee toebehoren en onderdelen. Indien componenten die moeten worden vervangen niet zijn beschreven, neem dan contact op met een offi cieel Milwaukee servicecentrum (zie onze lijst met servicecentra). Zo nodig kan een explosietekening van het apparaat worden aangevraagd bij uw klantenservice of direct bij Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Duitsland onder vermelding van het machinetype en het zescijferige nummer op het typeplaatje.

NEDERLANDS NEDERLANDSSYMBOLENGraag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt. OPGELET. WAARSCHUWING. GEVAAR. Voor alle werkzaamheden aan de machine de akku verwijderen. Bij het werken met de machine altijd een veiligheidsbril dragen.

Draag oorbeschermers. Draag veiligheidshandschoenen. Inhoud staat onder druk. Open het elektrische gereedschap niet. Ernstig letsel kan het gevolg zijn. Neem voor alle reparaties contact op met een geautoriseerd servicecenter. Houd uw handen weg. Toebehoren - Wordt niet meegeleverd. Is apart leverbaar. Zie hiervoor het toebehorenprogramma. Afgedankte batterijen en afgedankte elektrische en elektronische apparatuur mogen niet samen via het huisafval worden afgevoerd. Afgedankte batterijen en afgedankte elektrische en elektronische apparatuur moeten gescheiden ingezameld en afgevoerd worden. Verwijder afgedankte batterijen, afgedankte accu‘s en verlichtingsmiddelen uit de apparatuur voordat u deze afvoert. Informeer bij uw gemeente of bij uw vakhandelaar naar recyclingbedrijven en inzamelpunten.

Al naargelang de lokaal van toepassing zijnde voorschriften kunnen detailhandelaren verplicht zijn om afgedankte batterijen, afgedankte elektrische en elektronische apparatuur kosteloos terug te nemen. Geef uw afgedankte batterijen, afgedankte elektrische en elektronische apparatuur af voor recycling en help zo mee om de behoefte aan grondstoff en te verminderen. Afgedankte batterijen (vooral lithium-ion-batterijen), afgedankte elektrische en elektronische apparatuur bevatten waardevolle, recyclebare materialen die, mits ze niet milieuvriendelijk worden afgevoerd, negatieve gevolgen kunnen hebben voor het milieu en uw gezondheid. Verwijder persoonlijke gegevens van uw afgedankte apparatuur voordat u deze afvoert. VSpanningGelijkstroomEuropees symbool van overeenstemmingBritse conformiteitsmarkeringOekraïens symbool van overeenstemmingEuro-Aziatisch symbool van overeenstemming.
