WUSS
Wide Unit Shelf System
Instruction Sheet
I-1502 Rev J
Denotes to use this hardware with METHOD #1
Denotes to use this hardware with METHOD #2
METHOD #1 - STEEL RACK STYLE INSTALLATION
1) Mount the ears to the rackrail using the studs and nuts. (Leave loose)
2) Place the shelf on the top side of the ears and secure using studs
and nuts.
3) Level the shelf and tighten all hardware.
METHOD #2- WOODEN RACK STYLE INSTALLATION
1) Install the ears over the rackrail and secure using the Wood Screws.
Level and tighten the screws.
2) On this installation the use of a rear support is highly
recommended. An additional hole on the ear and
appropriate spacers have been provided for this purpose.
3) Place the shelf on the top side of the ears and secure
using studs and nuts.

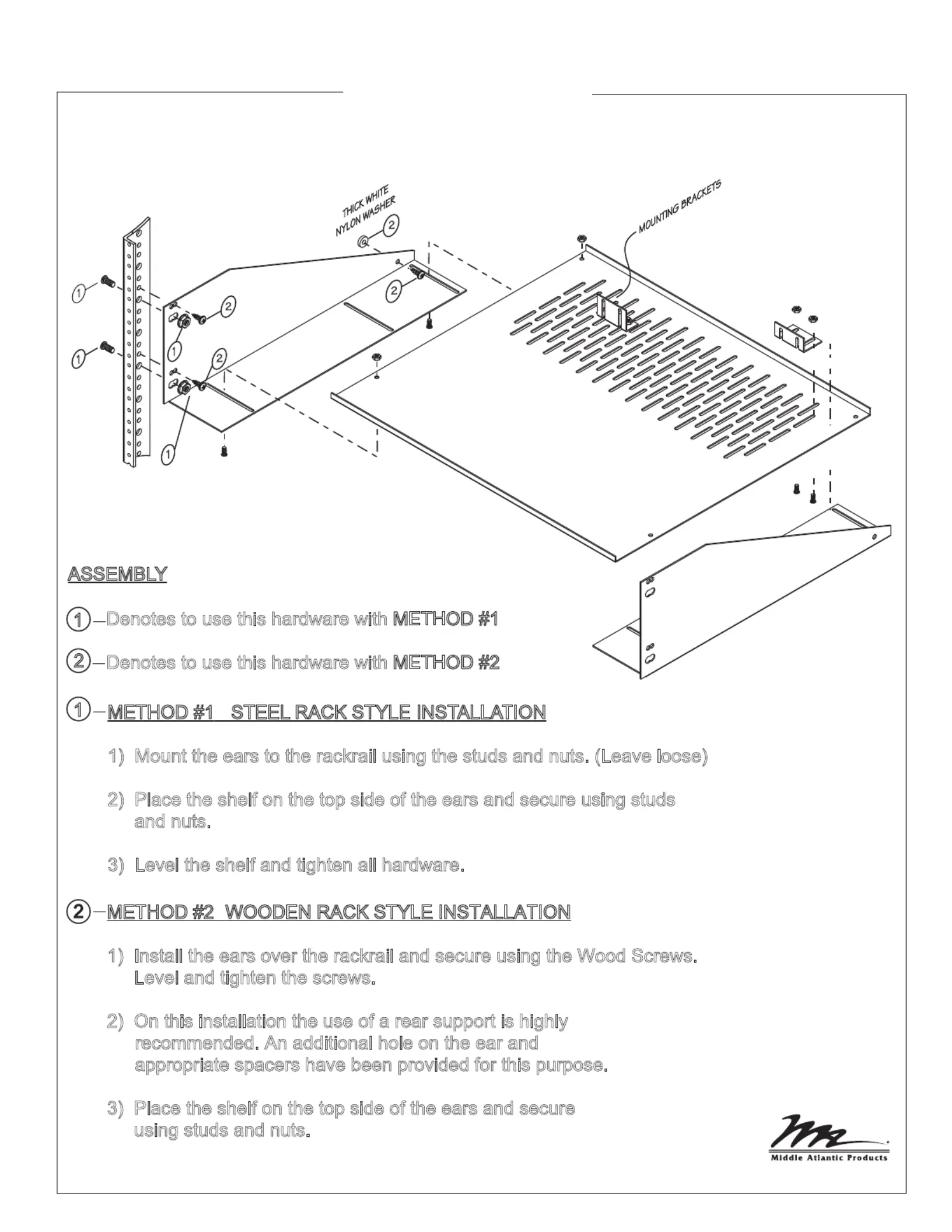

ASSEMBLY
1
2
1
2
1
1
1
1
2
2
2
2
Product specificaties
| Merk: | Middle Atlantic |
| Categorie: | Niet gecategoriseerd |
| Model: | WUSS14 |
| Kleur van het product: | Zwart |
| Breedte: | 446.024 mm |
| Diepte: | 355.6 mm |
| Hoogte: | 131.826 mm |
| Gewicht verpakking: | 3980 g |
| Breedte verpakking: | 584.2 mm |
| Diepte verpakking: | 457.2 mm |
| Hoogte verpakking: | 101.6 mm |
| Soort: | Rekschap |
| Materiaal behuizing: | Staal |
| Maximale gewichtscapaciteit: | 22.68 kg |
| Duurzaamheidscertificaten: | RoHS |
| Aantal per verpakking: | 1 stuk(s) |
| Code geharmoniseerd systeem (HS): | 85389099 |
