Pagina 1/6
I-00799 Rev -
VWM SERIES
Lever Lock™ Backpan Option
Instruction Sheet
Thank you for purchasing a VWM Lever Lock™ Backpan option. Please read these instructions
thoroughly before installing or assembling this product.
For more information, refer to the VWM Series
Vertical Wall Mount Rack Instruction Sheet (I-00796).
THANK YOU
• Locks in place without tools in VWM Series Vertical Wall Mount enclosures
• 6” plate with multi-pattern designed to hold a wide range of small devices
PRODUCT FEATURES
REQUIRED TOOLS

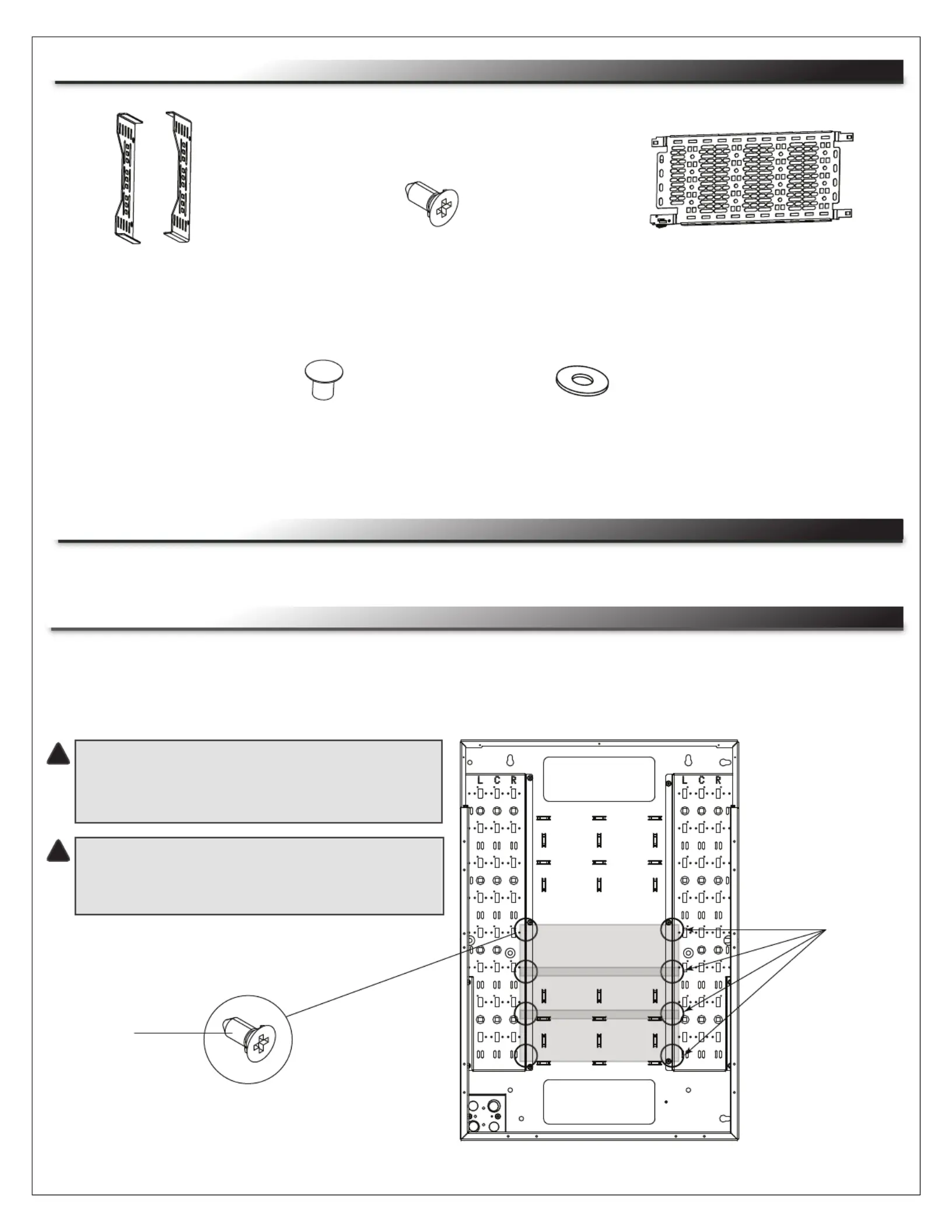

Page 2
SUPPLIED COMPONENTS AND HARDWARE
• No. 2 Phillips Driver
(6x) 6-32 x 5/16
Phil. Bonding Screw
B
Backpan
Lever Lock Plate
(LL-VP176-SWP)
C
Backpan
Lever Lock
Brackets
A
1. Use (4x)
6-32 x 5/16 bonding
screws (B, 2 per side) to install the brackets (A) into any of the following
backpan locations. (FIGURE A)
INSTALLING THE LEVER LOCK BACKPAN OPTION
FIGURE A
LOCATION 1
LOCATION 2
LOCATION 3
Bracket
Bonding Screw
Holes on
Backpan
(4x holes per
location)
!
!
CAUTION! The bonding screws must be
used as explained to ensure proper
bonding.
ATTENTION! Les vis doivent être utilisées
comme expliqué pour assurer approprié
électrique de liaison.
B
(2x) Lever Lock
Securing Rivet
D
(20x) Lever Lock
Plate Washer
E

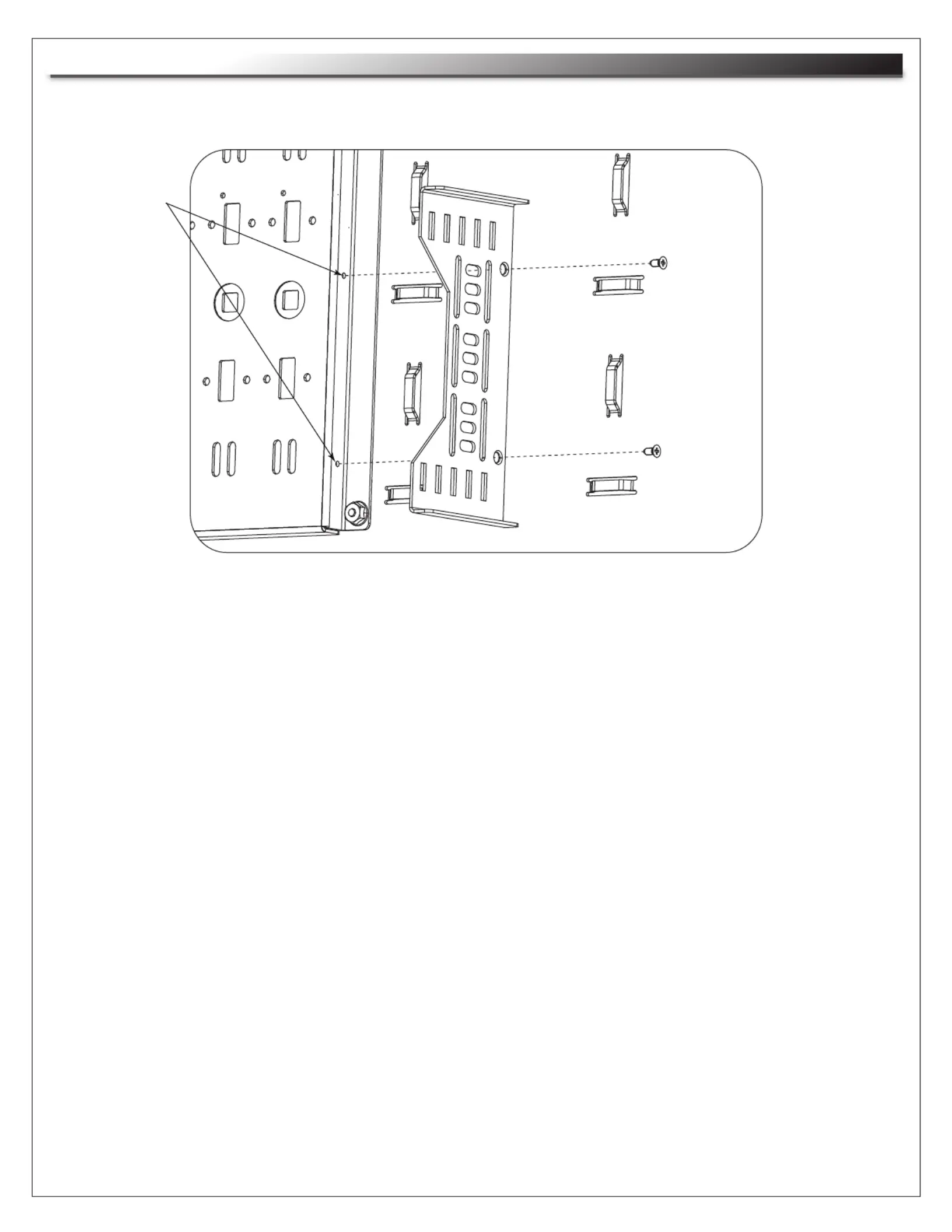

Page 3
NOTE: The bracket bonding screw holes are located on the inside edges of the backpan. Each bracket
is assembled as shown. ( )FIGURE B
INSTALLING THE LEVER LOCK BACKPAN OPTION (CONTINUED)
FIGURE B
Bracket Bonding
Screw Holes
