DTRK SERIES

Front Door

installation instructions

THANK YOU

Thank you for purchasing the DTRK Series Front Door. Please read these instructions thoroughly before

installing this product.

Right Hand

Swing

Left Hand

Swing

I-00488 Rev B

Page 2

INSTALLATION

NOTE: Hinges and Door Strike can be installed on either side of the rack depending on desired swing

direction. Door comes assembled for right hand swing.

1) Remove the appropriate knockouts according to the desired swing direction. (FIGURE A)

(FIGURE A)

(Installation of Door Strike)

(Installation of Hinges)

2) Install Hinges (two per hinge) and Door Strike onto rack using supplied self-tapping screws. (FIGURE B)

Right Hand Swing

Left Hand Swing

(FIGURE B)

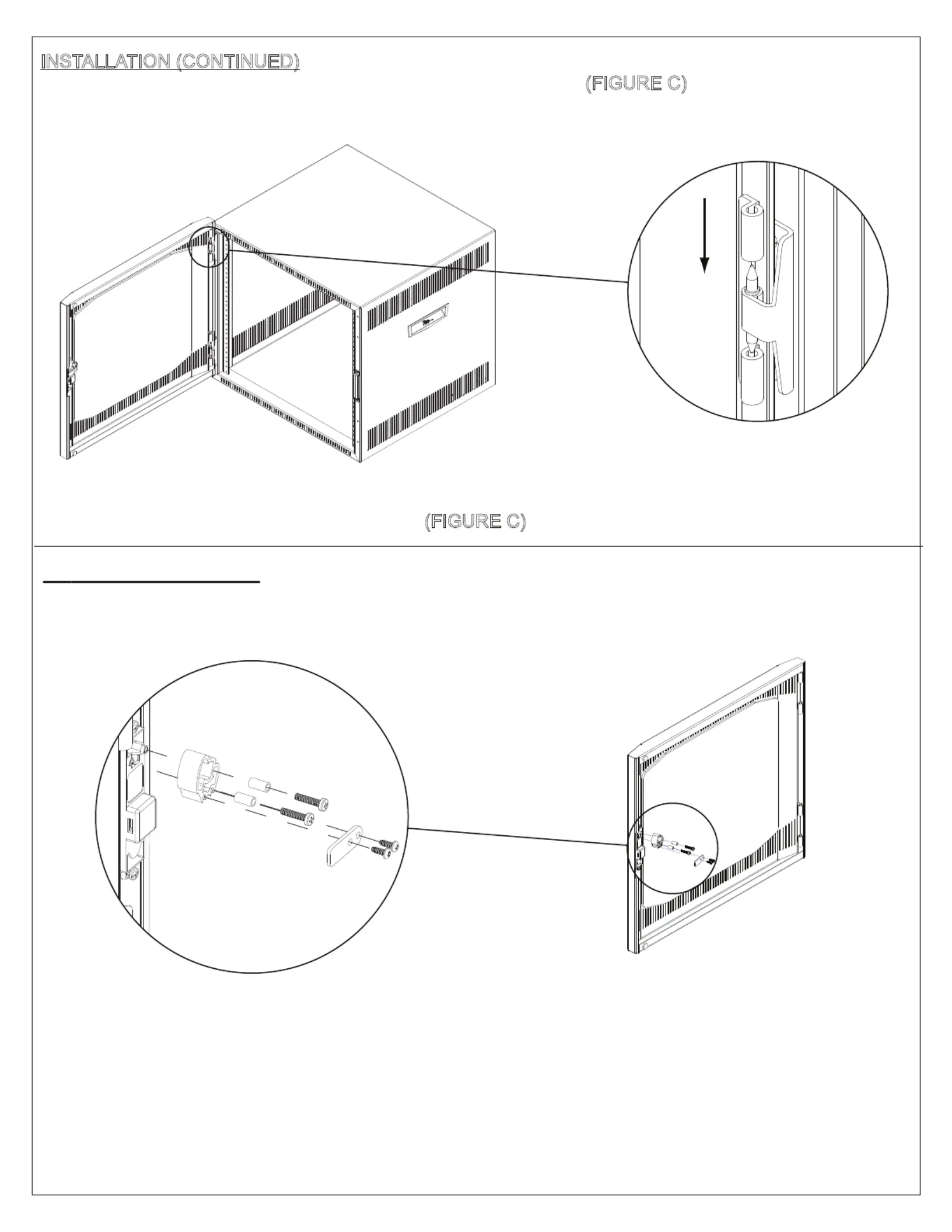

(FIGURE C)

INSTALLATION (CONTINUED)

3) Install Door by hanging onto hinge pins (two places) as shown. (FIGURE C)

ROTATING DOOR LOCK

1) DTRK Front Doors come pre-assembled for right hand swing. If the door requires a change in swing

direction, the lock can be rotated. First remove the screws shown and then the cam and latch.

(FIGURE D)

Page 3

Product specificaties

Merk:	Middle Atlantic
Categorie:	Niet gecategoriseerd
Model:	DT-VFD-10
Kleur van het product:	Grijs
Breedte:	542.9 mm
Diepte:	39 mm
Hoogte:	492.3 mm
Gewicht verpakking:	5170 g
Breedte verpakking:	558.8 mm
Diepte verpakking:	617.2 mm
Hoogte verpakking:	134.6 mm
Soort:	Vented front door
Materiaal behuizing:	Staal
Certificering:	Greenguard
Duurzaamheidscertificaten:	RoHS
Aantal per verpakking:	1 stuk(s)
Compatibiliteit:	DTRK Series
Rackcapaciteit:	10U
Code geharmoniseerd systeem (HS):	85389099
