NEDERLANDS nl19Oorspronkelijke gebruiksaanwijzingWij verklaren op eigen en uitsluitende verantwoording dat: deze dompelpomp, geïdentificeerd door middel van type en serienummer *1), voldoet aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3. Deze pomp is bedoeld voor het oppompen van schoon water in huis en in de tuin. Typische toepassingsgebieden:- beregening en besproeien van de tuin en gazons uit dieper gelegen bronnen, putten of regenbakken. - Gebruik als afvalwaterpomp. - Leegpompen van tanks, waterbekkens, zinkputten of ondergelopen ruimten. De pomp is niet bedoeld voor:- industrieel of commercieel gebruik- permanente circulatie (bijv. in een vijver)De pomp is niet geschikt voor het transport van:- drinkwater- levensmiddelen- zout water- explosieve, brandbare, agressieve of voor de gezondheid gevaarlijke stoffen (bijv.

chemicaliën), oliën,- vloeistoffen warmer dan 35°C- zand bevattend water en schurende vloeistoffenDe apparaten mogen door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of omtrent het veilige gebruik van het apparaat werden geïnstrueerd en de hieruit daarmee gepaard gaande gevaren begrijpen. Eigenmachtige veranderingen aan de pomp en het gebruik van onderdelen die niet zijn getest en vrijgegeven door de producent, zijn niet toegestaan. Elk ondeskundig gebruik van de pomp is in strijd met de voorschriften; hierdoor kunnen niet te voorziene beschadigingen ontstaan. Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik. De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies moeten in acht worden genomen.

WAARSCHUWING – lees alle veiligheidsinstructies, aanwijzingen, afbeeldingen en technische gegevens, die samen met het gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen met het oog op toekomstig gebruik. Geef uw gereedschap alleen met deze documenten aan anderen door. Het apparaat mag niet door kinderen worden gebruikt. De reiniging en het onderhoud mogen niet door kinderen worden uitgevoerd. Kinderen mogen niet met het apparaat spelen. Bij gebruik in zwembaden en tuinvijvers en hun directe omgeving moeten de bepalingen overeenkomstig DIN VDE 0100 -702, -738 in acht worden genomen. De pomp mag niet worden gebruikt wanneer er personen in het water aanwezig zijn.

Ook moeten eventuele plaatselijke voorschriften worden opgevolgd. Trek de stekker uit het stopcontact, alvorens werkzaamheden aan de pomp uit te voeren. Controleren of de pomp en de aangesloten toebehoren drukloos zijn. Bij het gebruik van pompen blijven de volgende restrisico’s in principe bestaan – ze kunnen ook door veiligheidsvoorzieningen niet volledig worden vermeden. 4. 1 Gevaar door omgevingsinvloeden. Gebruik de pomp niet in ruimten waar explosiegevaar bestaat of in de buurt van ontvlambare vloeistoffen of gassen. 4. 2 Gevaar door heet water. TDP 6200-4: De pomp maximaal 5 minuten tegen een gesloten persleiding in laten werken. Water dat in de pomp circuleert, raakt verhit. Door heet water kunnen beschadigingen en lekkages aan de pomp en aansluitingen optreden, 1. Conformiteitsverklaring2. Voorgeschreven gebruik van het systeem3. Algemene veiligheidsvoorschriften4.

NEDERLANDSnl20waardoor heet water kan ontsnappen. Gevaar voor brandwonden. Een defecte pomp loskoppelen van het elektriciteitsnet en laten afkoelen. De correcte werking van de installatie door een vakman laten controleren alvorens deze opnieuw in gebruik te nemen. 4. 3 Gevaar door elektrische stroom. De pomp moet via een aardlekschakelaar (RCD) met een toegekende lekstroom van niet meer dan 30 mA van stroom worden voorzien. De pomp voor aanvang van installatie-, onderhouds- of reinigingswerkzaamheden of voordat de pomp gedemonteerd wordt eerst loskoppelen van het elektriciteitsnet. Raak de netstekker nooit aan met natte handen. Trek de stekker nooit aan het netsnoer uit het stopcontact. Het apparaat mag alleen op geaarde stopcontacten worden aangesloten die deskundig geïnstalleerd, geaard en getest zijn. De nationale installatievoorschriften moeten in acht worden genomen.

Het geaarde stopcontact of stekkerverbinding met een verlengsnoer moeten in een overstromingsvrije omgeving gemonteerd en tegen water beschermd zijn. Verlengsnoeren moeten een voldoende grote aderdiameter hebben. Kabeltrommels moeten volledig afgerold zijn. Netsnoer en verlengsnoer niet knikken, kneuzen, eraan trekken of overrijden; tegen scherpe kanten, olie en hitte beschermen. Het verlengsnoer mag niet in contact komen met de te pompen vloeistof. De stekker uit het stopcontact trekken:- voor alle werkzaam aan de pomp;- als er personen in het zwembad of tuinvijver aanwezig zijn. De elektrische verbindingen mogen niet in het water liggen en moeten zich in een gebied bevinden dat veilig is voor overstromingen. Bij gebruik in de openlucht moeten zij spatwaterdicht zijn. 4. 4 Gevaar door gebreken aan de pomp of storingen.

Controleer de pomp vóór ieder gebruik, vooral het netsnoer, de netstekker en elektrische onderdelen, op eventuele beschadigingen. Levensgevaar door elektrische schok. Een beschadigde pomp mag pas weer worden gebruikt nadat het deskundig is gerepareerd.

Voer zelf nooit reparaties aan de pomp uit. Alleen vakmensen mogen reparaties aan pompen uitvoeren. Om waterschade, bijv. ondergelopen ruimtes, te voorkomen, veroorzaakt door storingen of gebreken van het apparaat:- Passende veiligheidsmaatregelen inplannen, bijv. : alarminstallatie of opvangbekken met bewakingDe fabrikant aanvaardt geen aansprakelijkheid voor eventuele schade die veroorzaakt wordt omdat- de pomp niet volgens de voorschriften werd gebruikt. - de pomp door continugebruik overbelast werd. - de pomp niet in een vorstvrije omgeving werd gebruikt of opgeslagen. - eigenmachtige veranderingen aan de pomp werden uitgevoerd. Reparaties aan pompen mogen uitsluitend door een erkende elektricien worden uitgevoerd. - het gebruik van onderdelen die niet door de fabrikant gecontroleerd en vrijgegeven zijn.

- het gebruik van ongeschikt installatiemateriaal (armaturen, aansluitleidingen, enz. ). Bij gebruik van universele draaikoppelingen (bajonetkoppelingen) alleen uitvoeringen gebruiken met een extra bevestigingsring voor een veilige afdichting. Verontreiniging van de vloeistof kan worden veroorzaakt door lekkende smeermiddelen. Zie pagina 2. 1 Pen van de terugslagklep in de persaansluiting (de terugslagklep voorkomt dat het water terug door de pomp kan stromen)2 Transportgreep (ook voor het bevestigen van de draagriem)3 Persaansluiting4 Aanzuigbereik5 Aanzuigaansluiting op de vloer voor “drijvende aanzuiging”6 Schroef7 Bodemplaat8 Zuigslangenset *9 Toebehorenset “Drijvende aanzuiging” *10 Kabelhouder *11 Kabel van de vlotterschakelaar *12 Vlotterschakelaar ** Niet bij de levering inbegrepen/afhankelijk van het model6.

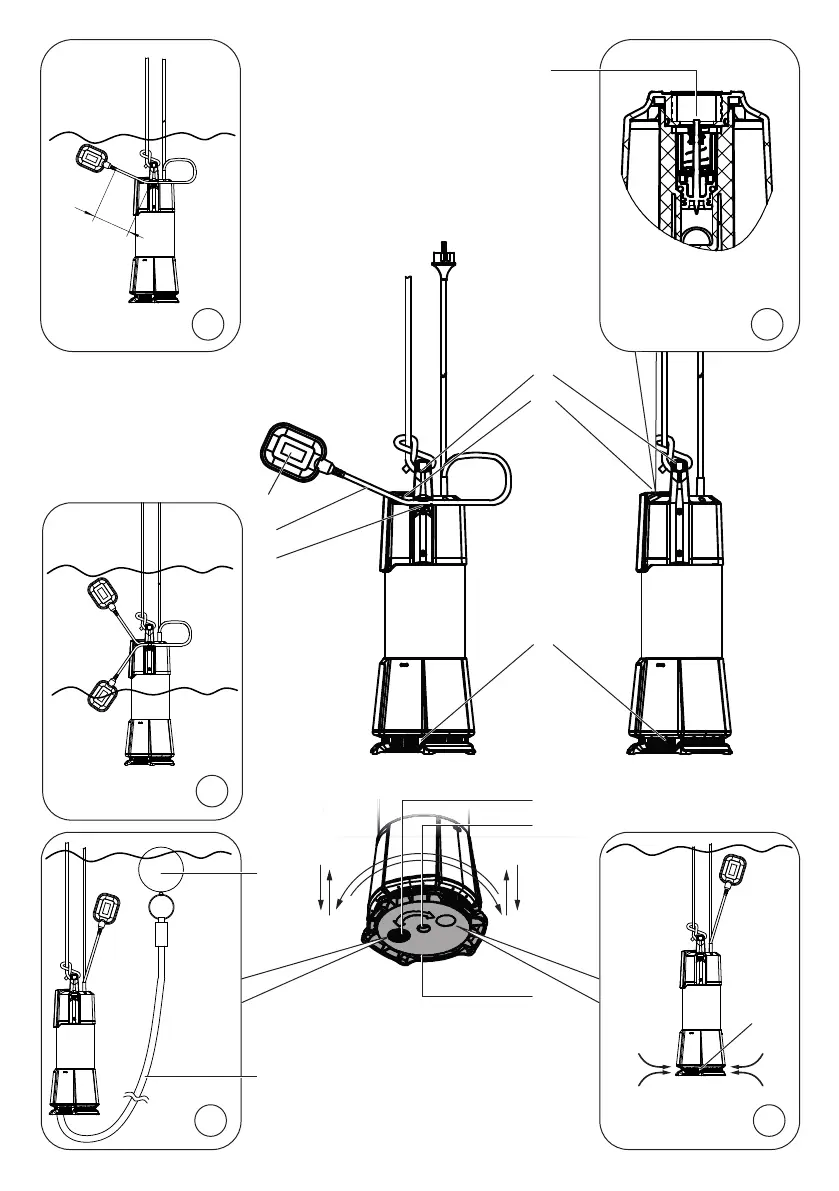

1 Oppompen in het aanzuigbereik (4) OF “Drijvende aanzuiging” instellenOppompen in het aanzuigbereik (4): Toestand bij aflevering. Het water wordt in het aanzuigbereik (4) opgezogen. Zie pagina 2, afb. E. 1. De schroef (6) aan de onderkant van de pomp losdraaien. 2.

NEDERLANDS nl21Drijvend aanzuiging: het water wordt via een spiraalslang in het schoonste gedeelte, vlak onder het wateroppervlak aangezogen. Zie pagina 2, afb. D. 1. De schroef (6) aan de onderkant van de pomp losdraaien2. De bodemplaat (7) omlaag trekken en tot de aanslag tegen de klok in (linksom) draaien. De aanzuigslang (5) in de bodem wordt toegankelijk. (Hier wordt de spiraalslang (8) aangebracht). 3. De bodemplaat (7) naar boven drukken en de schroef (6) weer vastdraaien. 4. De spiraalslang (8) met behulp van een adapter op de aanzuigaansluiting (5) schroeven. (de spiraalslang en adapter worden niet meegeleverd. Zie de montageaanwijzingen van de fabrikant. )5. Aan het vrije uiteinde van de spiraalslang van de toebehorenset “Drijvende aanzuiging” (9) (wordt niet meegeleverd) aanbrengen. Zie het hoofdstuk Toebehoren. 6.

2 Persleiding aansluitenSchroef de persleiding met behulp van een adapter op de persaansluiting (3). (De persleiding en adapter worden niet meegeleverd. Zie de montageaanwijzingen van de fabrikant. )Voor een optimale pompcapaciteit: geschikte adapters en persleidingen gebruiken, die bij de aansluitschroefdraad (3) passen, zonder de inwendige diameter onnodig te verkleinen. Alle onderdelen van de persleiding moeten drukbestendig zijn en vakkundig worden gemonteerd. Geschikt installatiemateriaal:- drukbestendig (min. 10 bar)- warmtebestendig (min. 100 °C)Door niet-drukbestendige onderdelen en ondeskundige montage kan de persleiding tijdens het gebruik barsten. U kunt gewond raken door vloeistof die met hoge druk naar buiten spuit. 6. 3 Kabel bevestigenGevaar voor elektrische schok. Til de pomp nooit op aan het netsnoer of de persslang.

Deze zijn niet geschikt voor de betreffende trekbelasting. Bevestig een stevige kabel aan de transportgreep (2) en laat de pomp daaraan in het water zakken. 6.

4 TDP 6200/4: kabel van de vlotterschakelaar bevestigenDe vlotterschakelaar (12) schakelt de pomp al naargelang het waterpeil, automatisch in en uit (zie afb. C). Bevestig de kabel (11) van de vlotterschakelaar zo, dat de afstand tussen de kabelhouder (10) en de vlotterschakelaar (12) tenminste 100 mm bedraagt (zie afb. A). Als de minimumafstand tussen de kabelhouder en vlotterschakelaar niet wordt gehaald, bestaat het risico dat de vlotterschakelaar de dompelpomp niet inschakelt. Klem de kabel (11) zoals afgebeeld in de kabelhouder (10). Zorg er daarbij voor dat de kabel niet weg kan glijden. Trek nooit aan de kabel, om de positie in de kabelhouder te veranderen. Deze kan beschadigd raken. Maak de kabel in de kabelhouder eerst los en klem hem dan in de gewenste positie weer in de kabelhouder. 6.

5 Netaansluiting voorbereidenVergelijk vóór de ingebruikname of de op het typeplaatje aangegeven spanning en frequentie overeenkomen met de netspanning. Gevaar door elektrische stroom. Zie het hoofdstuk 4. 3. 6. 6 PlaatsingTDP 6200/4: Benodigde ruimte ca. 50 cm x 50 cm. Voor een probleemloze werking van de vlotterschakelaar (12) moet deze zich vrij kunnen bewegen. De maximaal toegestane dompeldiepte mag niet worden overschreden (zie het hoofdstuk 13. Technische gegevens). Plaats de pomp zo dat het aanzuigbereik (4) niet door vreemde voorwerpen geblokkeerd kan raken. Plaats de pomp eventueel op een onderlaag. Zorg ervoor dat de pomp stabiel staat. De pomp kan ook hangend aan een touw worden gebruikt om zo zand en andere verontreinigingen uit de buurt van de pomp te houden:1. laat de pomp altijd aan een kabel in een bron of schacht zakken.

Het netsnoer en de persslang mogen daarbij niet aan trekbelastingen worden blootgesteld. 2. De kabel bevestigen7. 1 Gebruik De maximaal toegestane dompeldiepte mag niet worden overschreden (zie het hoofdstuk 13. Technische gegevens). Werking van de TDPA 6200/4 Inox:zodra de pomp op het net wordt aangesloten, start deze onmiddellijk.

De pomp wordt automatisch ingeschakeld en pompt het water in de persleiding. Als de waterkraan wordt gesloten, wordt er druk in de persleiding opgebouwd. Bij het bereiken van de uitschakeldruk wordt de pomp automatisch uitgeschakeld. Zodra de kraan wordt geopend, daalt de druk en de pomp wordt weer automatisch ingeschakeld. Bij een te laag waterpeil zal de pomp drooglopen. Dat leidt tot een verhoogde slijtage en schade aan de pomp. Controleer vooraf altijd of het waterpeil toereikend en drooglopen uitgesloten is. Schakel de pomp onmiddellijk uit zodra de waterstroom stopt. 7. Gebruik.

NEDERLANDSnl22Werking van de TDP 6200/4 Inox:De vlotterschakelaar (12) schakelt de pomp al naargelang het waterpeil, automatisch in en uit. Als het waterpeil hoog genoeg is, wijst de vlotterschakelaar naar boven: de pomp wordt ingeschakeld. Als het waterpeil daalt gaat de vlotterschakelaar naar beneden: de pomp wordt uitgeschakeld. Door de verandering van de afstand van de kabelhouder (10) ten opzichte van de vlotterschakelaar (12) kan het in-/uitschakelgedrag aan de eisen worden aangepast. Zie hoofdstuk 6. 4. Bij een gesloten persleiding (waterkraan c. q. sproeier) de pomp maximaal 5 minuten laten draaien, anders kan er door oververhitting van het water in de pomp schade aan de pomp of kunnen andere gevaren ontstaan. De pomp kan drooglopen en daardoor beschadigd worden.

De vlotterschakelaar moet altijd naar boven en onderen kunnen blijven bewegen zodat de pomp in- en uitgeschakeld kan worden. In- en uitschakelen Inschakelen: de stekker in het stopcontact steken. Opgelet. De pomp start evt. onmiddellijk. Uitschakelen: de stekker uit het stopcontact trekken. 7. 2 Bij vorstgevaar Vorst (< 4°C) brengt onherstelbare schade toe aan de pomp en de toebehoren omdat deze altijd water bevatten. Bij het risico op vorst, de pomp en toebehoren demonteren en vorstvrij opslaan (zie het hoofdstuk 8. 2). Gevaar. Vóór alle werkzaamheden aan de pomp: - Stekker uit het stopcontact trekken. - Controleren of de pomp en de aangesloten toebehoren drukloos zijn. - Andere dan de hier beschreven onderhouds- of reparatiewerkzaamheden uitsluitend door geschoold personeel laten uitvoeren. 8.

De binnenkant van de pomp spoelen: de pomp onderdompelen in een bak met schoon water en even inschakelen. 8. 2 Pomp demonteren en opbergen - Stekker uit het stopcontact trekken. - De persleiding openen (waterkraan resp. spuitkop opendraaien), water geheel laten uitstromen. - Laat de pomp helemaal leeg lopen, hiervoor:- De persleiding losschroeven en verwijderen. - Indien nodig de aanzuigslang (8) losschroeven en verwijderen. - De pomp in een vorstvrije ruimte (min. 5°C) opslaan. - Buiten het bereik van kinderen bewaren. Gevaar. Vóór alle werkzaamheden aan de pomp:- Stekker uit het stopcontact trekken. - Controleren of de pomp en de aangesloten toebehoren drukloos zijn. De pomp draait niet• Er is geen netspanning. - Controleer het snoer, de stekker en de zekeringen. • De netspanning is te laag. - Gebruik een verlengsnoer met voldoende grote aderdiameter.

• Overbelastingsbeveiliging: automatisch uitschakelen als oververhitting dreigt. - Zodra de pomp is afgekoeld start deze automatisch weer. - De oorzaak van de oververhitting verhelpen. Is het water te warm. Blijft de pomp langdurig pompen bij een gesloten persleiding. Aanzuigbereik verstopt, pomp geblokkeerd door vreemd voorwerp. • De vlotterschakelaar schakelt de pomp bij stijgend waterpeil niet in. - Controleer of de vlotterschakelaar voldoende bewegingsvrijheid heeft. - Als de pomp ondanks voldoende bewegingsvrijheid van de vlotterschakelaar niet wordt ingeschakeld: de pomp laten repareren. De motor bromt, start niet• De pomp wordt geblokkeerd door een vreemd voorwerp. - De pomp reinigen. Zie het hoofdstuk 8. De pomp draait maar pompt niet goed• De persleiding is geknikt. - Leg de persleiding recht. • Het aanzuiggedeelte is verstopt- Reinigen, zie het hoofdstuk 8.

• De terugslagklep klemt. - De ingebouwde terugslagklep voorkomt dat het water terug door pomp kan stromen. De terugslagklep moet vrij kunnen bewegen, zodat de pomp het water verpompt. Zie pagina 2, afb. B:1. De persleiding losschroeven en verwijderen. 2. De vastgeklemde terugslagklep iets naar boven trekken aan de pen (1) totdat de klep 8. Onderhoud, opslag9. Storingen verhelpen.

NEDERLANDS nl23weer vrij kan bewegen. 3. De persleiding weer vastschroeven. Pomp maakt veel lawaai• Pomp zuigt lucht aan. - Controleer of de watervoorraad voldoende groot is. - Vreemd voorwerp (pomp reinigen)TDP 6200/4 Inox: pomp blijft continu draaien• De vlotterschakelaar bereikt de onderste positie niet. - Controleer of de vlotterschakelaar voldoende bewegingsvrijheid heeft. Gebruik alleen originele Metabo-toebehoren. Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken. A Drijvend aanzuiging (het water wordt in het schoonste gedeelte, vlak onder het wateroppervlak aangezogen. Voor de aansluiting een spiraalslang van 1” gebruiken). Bestelnr. 0903061359B Zuigslangenset messing, 4 m, 1". Bestelnr. 628797000Zie voor het complete toebehorenprogramma www. metabo. com of de catalogus. Gevaar.

Reparaties aan deze pomp mogen uitsluitend door een erkende elektricien worden uitgevoerd. Als het netsnoer van deze pomp beschadigd wordt, moet het door de fabrikant of diens klantenservice worden vervangen om eventuele gevaren te vermijden. Neem voor pompen van Metabo die gerepareerd moeten worden a. u. b. contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www. metabo. com. Voor het verzenden: de pomp helemaal leeg maken. Lijsten met reserveonderdelen kunt u via www. metabo. com downloaden. Neem de nationale voorschriften voor een milieuvriendelijke verwijdering en recycling van afgedankte pompen, verpakkingen en toebehoren in acht. Verpakkingsmateriaal moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www. metabo. com onder Service.

Volgens de Europese richtlijn 2012/19/EG inzake gebruikte elektrische en elektronische machines en de vertaling hiervan in de nationale wetgeving moet afgedankt elektrisch gereedschap gescheiden ingezameld en op milieuvriendelijke wijze afgevoerd worden. Toelichting op de gegevens van pagina 3. Wijzigingen in het kader van technische verbeteringen voorbehouden. De pompkarakteristiek (schema, pagina 3) geeft het slagvolume aan dat afhankelijk van de opvoerhoogte kan worden bereikt (diameter van de zuigslang = diameter van de persaansluiting). U =netspanningf =frequentieP1=nominaal vermogenI =nominale stroomF =zekering min. l =lengte van het netsnoerFV,max=max. slagvolumeFh,max=max. opvoerhoogteFp,max=max. persdrukTmax=max. dompeldiepteZtemp=max.
