Metabo DS 200 Plus Handleiding

NEDERLANDS nl23Oorspronkelijke gebruiksaanwijzingWij verklaren op eigen en uitsluitende verantwoording dat: deze schuur-/slijpmachines, geïdentificeerd door middel van type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 4. De slijpmachines zijn geschikt voor werkzaamheden op het gebied van het droogslijpen van metaal - alleen in droge ruimtes voor incidenteel gebruik. Het werkstuk wordt met de hand geleid. De bandschuurmachine (BS 200 Plus) is bovendien geschikt voor het droogschuren met schuurpapier van metaal en houtmateriaal. DS 150 Plus, DS 200 Plus, DSD 200 Plus, BS 200 Plus kunnen (aan de linkerkant) ook van geschikte Metabo-draadborstels (niet inbegrepen) worden voorzien.

De machines zijn niet geschikt voor het slijpen of schuren van aluminium, magnesium en ander materiaal waarbij het risico van brand of explosie bestaat. Niet geschikt om te polijsten. Niet geschikt voor het slijpen van materiaal dat kan leiden tot het risico van gezondheidsbedreigende stof. Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik. De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies moeten in acht worden genomen. De bedrijfsmodus S2 (30 min. ) duidt op kortstondig gebruik met maximale bedrijfsduur van 30 min. Het apparaat moet na 30 minuten worden uitgeschakeld en afkoelen. Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zijn voorzien van dit symbool. WAARSCHUWING – Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

WAARSCHUWING – Lees alle veiligheidsinstructies, aanwijzingen, afbeeldingen en technische specificaties die samen met dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen met het oog op toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door. Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zijn voorzien van dit symbool. a) Gebruik geen beschadigd inzetgereedschap. Controleer het inzetgereedschap, zoals schuurschijven, voor gebruik altijd op afsplinteringen en scheuren. Wanneer u het inzetgereedschap hebt gecontroleerd en geplaatst, zorg dan dat u en eventuele omstanders buiten het bereik van het roterende inzetgereedschap blijven en laat het apparaat 1 minuut lang draaien op het hoogste toerental. Beschadigd inzetgereedschap breekt meestal gedurende deze testperiode. b) Het toelaatbare toerental van het inzetgereedschap moet minstens zo hoog zijn als het op het elektrisch gereedschap aangegeven maximum toerental.

Toebehoor dat sneller draait dan toegestaan, kan breken en in het rond vliegen. c) Schuur nooit op de zijkanten van de slijpschijven. Door het schuren op de zijkanten kan de slijpschijf barsten en uit elkaar vliegen. De slijpschijf moet bij de machine passen. Houd u aan de maximale diameter en dikte van de slijpschijf. De gatendiameter dient zonder speling op de opnameflens te passen. Geen adapters of reduceerstukken gebruiken. Slijpschijven niet openboren. Niet hakken op de slijpschijven. De slijpschijven dienen correct gemonteerd te zijn en vrij te kunnen draaien. Voor het gebruik van de slijpschijf moet ervoor worden gezorgd dat deze feilloos zijn. Er moet een klankcontrole worden uitgevoerd voor het opsporen van scheuren. Beschadigde, onronde resp. vibrerende of sterk gegroefde slijpschijven mogen niet gebruikt worden.

NEDERLANDSnl24De beschermkap (8), de werkstuksteun (10), het kijkglas/oogbescherming (11) en de vonkafleider (13) altijd gebruiken zoals het voor de inzetgereedschappen is vereist; Alleen werken met gemonteerde beschermkapdeksel (1) en schuurbandafdekking (18). Voor het slijpen de oogbescherming (11) naar beneden draaien. Slijpen aan de omtrek van de slijpschijf, niet aan de zijkant. Slijpschijven niet door zijwaartse tegendruk afremmen. Het te bewerken werkstuk dient minstens zó groot resp. klein te zijn dat het met beide handen veilig vast kan worden gehouden. Alleen werken met gemonteerde slijpschijven om het risico van contact met de roterende spindel te beperken. Bij langdurig gebruik kunnen hoge oppervlaktetemperaturen ontstaan. LED-lampje (12): LED-straling niet direct met optische instrumenten bekijken. LET OP Niet in de brandende lamp staren.

WAARSCHUWINGDraag altijd een veiligheidsbril, gehoorbescherming en veiligheidshandschoenen. Draag ook andere persoonlijke veiligheidsuitrustingen, zoals bijvoorbeeld geschikte veiligheidskleding. Zorg ervoor dat vonken die tijdens het gebruik ontstaan, geen gevaar veroorzaken, bijv. de gebruiker of andere personen raken of ontvlambare substanties doen vlam vatten. Gevaarlijke gebieden moeten met moeilijk ontvlambare dekens afgedekt worden. Houd in brandgevaarlijke bereiken een geschikt blusmiddel bij de hand. Bij het slijpen kan het werkstuk heet worden. Zorg ervoor dat elektrische onderdelen en personen in het werkbereik niet met water in contact kunnen komen. Bij een blokkering van het schuur-/slijpmiddel direct de machine uitschakelen, de motor tot stilstand laten komen en de stekker uit het stopcontact halen. De oorzaak opsporen en de blokkering opheffen.

Wanneer de machine niet gebruikt wordt of voordat hij wordt ingesteld, omgebouwd, gerepareerd of onderhouden, de stekker uit het stopcontact halen. Controleer regelmatig de aansluitkabel van de machine en laat deze, wanneer schade wordt geconstateerd, door een erkend vakman vervangen. Controleer de verlengingskabels regelmatig en vervang deze wanneer ze beschadigd zijn. Controleer de machine op eventuele beschadigingen: Voordat u de machine weer gebruikt, dient zorgvuldig te worden nagekeken of de veiligheidsvoorzieningen of licht beschadigde onderdelen naar behoren en conform de bepalingen functioneren. Controleer of de bewegende onderdelen correct functioneren en niet klemmen, en of onderdelen beschadigd zijn. Alle onderdelen dienen juist gemonteerd te zijn en te voldoen aan alle voorwaarden om een goede werking van de machine te garanderen.

Beschadigde veiligheidsvoorzieningen en onderdelen dienen volgens voorschrift in een erkende en gespecialiseerde werkplaats gerepareerd of vervangen te worden. De stofbelasting verminderen:WAARSCHUWING - Sommige stofdeeltjes die worden geproduceerd bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:- lood van loodhoudende verf,- mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en- arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent.

Om de blootstelling aan deze chemicaliën te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die speciaal zijn ontwikkeld voor het filteren van microscopische deeltjes. Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest.

Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen. Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. arbeidsveiligheidsbepalingen, afvoer). Verzamel de ontstane deeltjes op de plaats waar ze ontstaan en voorkom dat ze neerslaan in de omgeving. Gebruik geschikte toebehoren voor speciale werkzaamheden. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht. Gebruik een geschikte stofafzuiging. Verminder de stofbelasting door:- de vrijkomende deeltjes en de afvoerluchtstroom van de machine niet op de gebruiker zelf of omstanders of op neergeslagen stof te richten,- een afzuiginstallatie en/of een luchtfilter te gebruiken,- de werkplek goed te ventileren en schoon te houden door te stofzuigen.

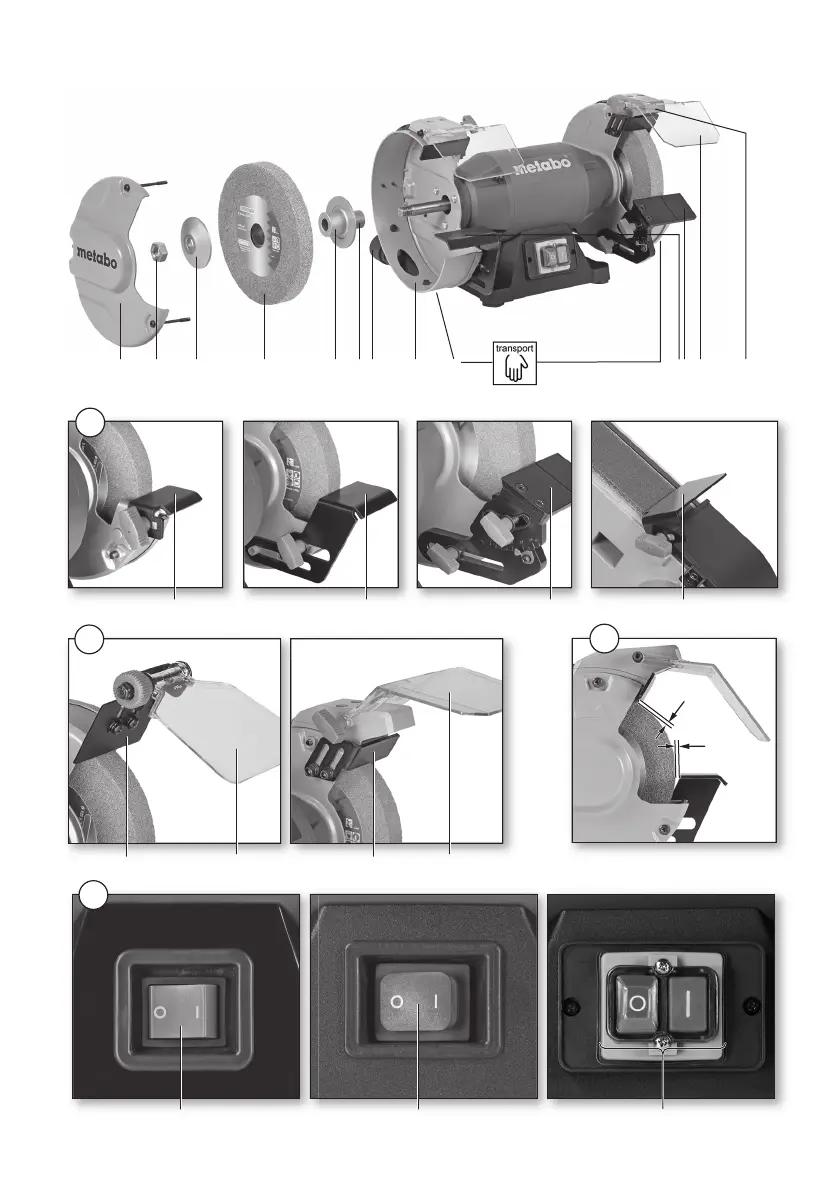

NEDERLANDS nl25- Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen. Zie pagina 2, pagina 3 en pagina 4. De afbeeldingen dienen als voorbeeld. 1 Beschermkapdeksel2Spanmoer3 Spanflens4 Slijpschijf5Opnameflens6Hulpstuk *7 Stofafzuigaansluitstuk *8Beschermkap9 Greepvlak voor het transport10 Werkstuksteun11 Oogbescherming12 LED-lampje (werklicht) *13 Vonkafleider14 Aan-/uit-schakelaar15 Hendel (schuurbandwisseling) *16 Schroeven voor de bevestiging van de schuurbandafdekking *17 Draaiknop voor het afstellen van de bandloop *18 Schuurbandafdekking *19 Pijl (omlooprichting van de schuurband) ** afhankelijk van het model / de uitrusting / niet in de leveringsomvang6. 1 TransportDe slijpmachine moet tijdens het transport op de op pagina 3 gemarkeerde greepvlak voor het transport (9) worden opgetild en gedragen. 6.

2 NetaansluitingVergelijk vóór de ingebruikname of de op het typeplaatje aangegeven spanning en frequentie overeenkomen met de netspanning. De machine voldoet aan beveiligingsklasse I en mag daarom alleen op volgens voorschrift geaarde stopcontacten aangesloten worden. Schakel altijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30 mA voor de machine. DSD 200 Plus (draaistroomuitvoering):Let op de juiste draairichting van de slijpschijven. (De juiste draairichting wordt door pijlen op de beschermkappen aan de zijkant aangegeven). Draait een slijpschijf naar de verkeerde kant: Stekker uit het stopcontact halen. In de stekker zijn twee fasestiften op een draaibare sokkel gemonteerd (faseomvormer). Draai met een sleufschroevendraaier deze sokkel om. 6. 3 Werkstuksteun monterenDe werkstuksteun (10) zoals weergegeven op de afbeeldingen A, pag. 2 monteren. 6.

De schuurband wegnemen (zie hoofdstuk 8. 2). Schroef (a) losdraaien en zover eruit draaien, dat de huls (b) kan worden verplaatst. Door het verschuiven van de bovenste schuurbandrol de huls (b) tot aan de aanslag verplaatsen en schroef (a) weer helemaal vastdraaien. 6. 6 Machine veilig opstellenDe machine alleen op een stabiele werktafel plaatsen. Let erop dat de machine veilig gepositioneerd is. De machine kan ook vastgeschroefd worden (schroeven niet bij de levering inbegrepen). Hiervoor dienen de bevestigingsschroeven door de gaten in de rubberen voeten te worden geschroefd. Bij gebruik op staanders of een wandconsole (zie het hoofdstuk Accessoires): de machine vastschroeven. 6. 7 Stofzuigeraansluitstuk (afhankelijk van de uitvoering)Is uw machine uitgerust met een stofafzuigaansluitstuk (7), sluit dan een afzuiginrichting aan die geschikt is voor schuur-/slijpmachines.

Binnendiameter van het aansluitstuk: 35 mm. Buitendiameter van het aansluitstuk: 41 mm. Controleer voordat u de machine inschakelt of de afzuiginrichting aangesloten en correct gebruikt wordt. 6. 8 TestloopControleer de slijpschijven voor het eerste gebruik. TestloopVoor het eerste gebruik moet een testloop van ca. 5 min zonder belasting worden uitgevoerd. Hierbij mag zich niemand in het gevarengebied bevinden. 7. 1 Werkstuksteun instellenDe werkstuksteunen (10) vaker instellen, om de slijtage van de slijpschijven (4) te vereffenen. De werkstuksteun moet altijd zo worden ingesteld dat de hoek tussen de werkstuksteun en de tangent van de slijpschijf altijd groter is dan 85°. De afstand tussen de werkstuksteun en het slijpmiddel moet zo klein mogelijk zijn, maar in geen geval groter dan 2 mm (zie afbeelding C, pagina 2).

NEDERLANDSnl26worden, dan dient de slijpschijf te worden vervangen. 7. 2 Vonkafleider instellenDe vonkafleider (13) geregeld afstellen om de slijtage van de slijpschijven (4) te compenseren. De 2 schroeven van de vonkafleider losdraaien en de vonkafleider verschuiven. De afstand tussen de vonkafleider en de slijpschijf moet zo klein mogelijk zijn, maar in geen geval groter dan 2 mm (zie afbeelding C, pagina 2). Is de slijpschijf zo sterk versleten dat de maximale afstand van 2 mm niet meer aangehouden kan worden, dan dient de slijpschijf te worden vervangen. 7. 3 In-/uitschakelenDe schakelaar (14) indrukken (zie afbeeldingen D, pagina 2). I = inschakelen0 = uitschakelenVoorkom dat de machine onbedoeld wordt gestart: schakel de machine altijd uit wanneer de stekker uit het stopcontact wordt getrokken of wanneer er een stroomonderbreking optreedt.

Herstartbeveiliging (bij DSD 200 Plus): Bij terugkeer van de spanning na een stroomuitval start de nog ingeschakelde machine uit veiligheidsoverwegingen niet uit zichzelf. De machine uit- en weer inschakelen. 7. 4 Bandschuren- Ga voor de schuur-/slijpmachine staan. - Houd het werkstuk met beide handen vast, leg het werkstuk op de werkstuksteunen (10) en druk het licht tegen de schuurband aan. Beweeg het werkstuk voor een optimaal resultaat licht heen en weer; hierdoor wordt ook het schuur-/slijpmiddel gelijkmatig afgesleten. 7. 5 Instellen van de bandloop (alleen BS 200 Plus)Trek de stekker uit het stopcontact. Draai de schuurband met de hand. Stel met de draaiknop (17) de schuurband zo af, dat hij in het midden van de schuurbandrol loopt. 7. 6 Instelling van de hoek aan de arm van de slijpmachine (alleen BS 200 Plus) Zie pagina 3, afb.

7 Schuren aan het ronde deel van de arm van de slijpmachine (alleen BS 200 Plus) Zie pagina 3, afb. G- Schroeven (a + b) eruit draaien, afdekking (c) verwijderen en opzij leggen. - Houder (f) met schroeven (d + e) zoals weergegeven aanbrengen. - De werkstuksteun (10) aan het rechte deel van de arm van de slijpmachine vastmaken en aan de houder (f), zoals weergegeven, vastschroeven. Voor schuurwerkzaamheden aan het vlakke deel van de arm van de slijpmachine: Afdekking (c) weer vastschroeven en werkstuksteun (10) weer, zoals weergegeven in afb. A, pagina 2, monteren. Machine en beveiligingsinrichtingen regelmatig schoonmaken, onderhouden en inspecteren. De behuizing van de slijpschijf en de bandschuurder regelmatig van binnen reinigen. De slijpschijven en schuurband moeten altijd vrij in de behuizing kunnen draaien.

Haal altijd de stekker uit het stopcontact voordat u de machine instelt, reinigt, onderhoudt of repareert. 8. 1 Vervangen van de slijpschijfGebruik uitsluitend Metabo slijpschijven. Het toegestane toerental dat op de slijpschijf staat aangegeven moet gelijk zijn aan of groter dan het hoogste nullasttoerental dat op de kenplaat van de machine vermeld staat. Controle van de slijpschijven:De slijpschijf ophangen aan een draad. Er licht tegenaan slaan met een stuk hard hout. Correcte slijpschijven geven een heldere klank. Een rinkelend, mat of dof geluid duidt op een beschadiging van de slijpschijf. Gebruik geen beschadigde slijpschijven. TestloopNa het vervangen van de slijpschijf moet een testloop van ca. 5 min zonder belasting worden uitgevoerd. Hierbij mag zich niemand in het gevarengebied bevinden.

Draadborstels mogen uitsluitend aan de linkerkant worden gemonteerd. Montage is principieel hetzelfde als bij slijpschijven (zie hoofdstuk 8. 1), echter moet de passende, meegeleverde reduceerhuls worden gebruikt. A Draadborstels. Bestelnr. :D= 150 mm:. 629070000D= 200 mm:.

Lijsten met reserveonderdelen kunt u via www. metabo. com downloaden. Metabo verpakkingen zijn 100% recyclebaar. Afgedankte elektronische machines en accessoires bevatten grote hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycleerd kunnen worden. Deze gebruiksaanwijzing is op chloorvrij, gebleekt papier gedrukt. Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee. Volgens de Europese richtlijn 2012/19/EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd. 9. Toebehoren10. Reparatie11. Milieubescherming.

NEDERLANDSnl28Toelichting op de gegevens van pagina 4.Wijzigingen in het kader van technische verbeteringen voorbehouden.Dmin=minimale diameter van de slijpschijfDmax=maximale diameter van de slijpschijfd =gatdiameter van de slijpschijfBmax=maximale dikte van de slijpschijfA =schuurband (lengte x breedte)n0=toerental bij nullastv0=bandsnelheid bij onbelast draaienP1=nominaal vermogen (S1)P2=nominaal vermogen (S2 30min)P3=afgegeven vermogen (S2 30min)MK=kantelmomentm=gewichtTypische A-gekwalificeerd geluidsniveau:LpA=geluidsdrukniveauLWA=geluidsvermogensniveauK...= onzekerheid (geluidsniveau)Tijdens het werken kan het geluidsniveau 80 dB(A) overschrijden.Draag gehoorbescherming!Meetgegevens volgens norm EN 62841.~wisselstroomEmissiewaardenDeze waarden maken een beoordeling van de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk.

Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste geschatte waarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.Het apparaat werd getest met S2 (30 min.).De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).12. Technische gegevens
