Marklin 74861 Handleiding

20Veiligheidswenken• alleen voor gebruik in gesloten ruimtes • LET OP. Deze component heeft scherpe randen en punten. • Ingebouwde leds zijn laserklasse 1 volgens de norm EN 60825-1. Algemene informatie• De handleiding maakt deel uit van het product en moet daarom worden bewaard en meegegeven als het product aan een ander persoon wordt doorgegeven. • Afvalverwijdering: www. maerklin. com/en/imprint. htmlFunctiesDe draaischijf 74861 kan worden ingezet bij analoog en digitaal rijbedrijf. Voor de draaischijf zelf is een digitale regelaar (mfx, MM of DCC) nodig. De draaischijf heeft geen eigen spanningaansluiting nodig. Analoog bedrijf van de draaischijf (alleen met 72760) is echter slechts beperkt mogelijk. Bij levering zijn 2 x 3 aansluitsporen voorzien. Met uitbrei-dingsset 74871 kan de draaischijf worden uitgebreid tot max. 30 aansluitsporen (12°-raster).

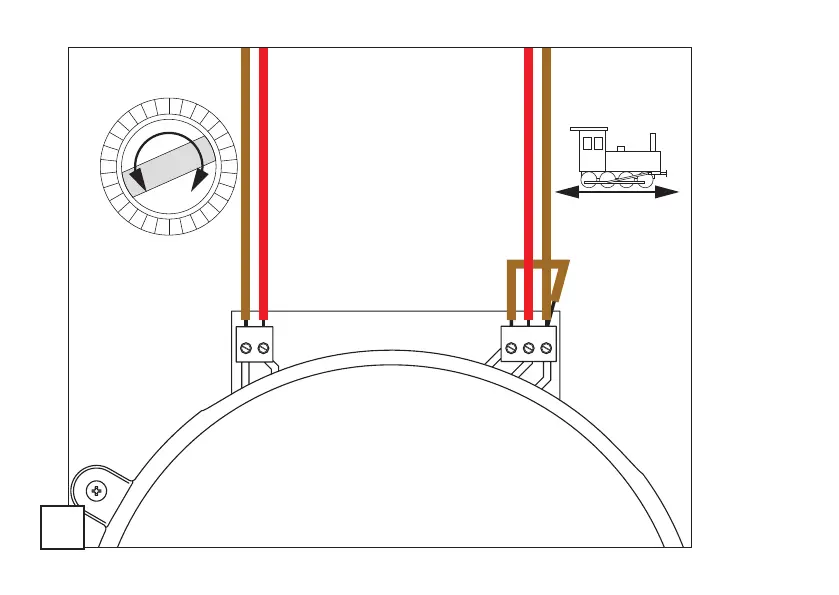

Uitbreidingen De randsegmenten van de draaischijf kunnen worden ver-vangen en zo optimaal worden aangepast aan de modelba-an (randsegment naar boven uit de draaischijf halen, pag. 4, afb. 4a en 4b). Met uitbreidingsset 74871 kan de draaischijf worden aange-vuld met verdere aansluitsporen. Deze aansluitsporen kun-nen met sluitstuk 24001 ook een getrouw kopspoor vormen. Ringlocomotiefloods 72886 past naast de draaischijf. De spooraansluitingen zijn voorzien voor Märklin C-spoor. Bij modelbanen met metalen rails kan overgangsspoor 24951 worden gebruikt, bij modelbanen met K-spoor overgangs-spoor 24922. AansluitingDe draaischijf heeft een aansluiting voor een digitale regelaar van de draaischijf (bv. Central Station 2/3 en een spooraansluiting voor voeding van het spoor op de draai-brug (pag. 2 afb. 1).

De beide railsrofielen hebben aparte aansluitingen, zodat er ook een feedbackdecoder kan worden aangesloten (pag. 5, afb. 9). Als dit niet het geval is, bevelen wij aan de beide railsaansluitingen te verbinden zoals op afb. 1 te zien is.

De aansluitsporen van de draaischijf worden alleen gevoed via de sporen op de spoorlijn. Voeding van de aansluitspo-ren via de draaibrug is niet mogelijk. Opbouw De draaischijf wordt verlaagd in de modelbaan ingebouwd. Hiervoor is in de grondplaat een cirkelvormige uitsparing nodig met een diameter van minstens 288 mm en een minimumhoogte van 38 mm (pag. 3, afb. 2). Bij levering inbe-grepen zijn 6 kunststof hoekprofielen die aan de rand van de uitsparing worden bevestigd (pag. 3, afb. 3). De draaischijf wordt dan op deze hoekprofielen gelegd. De hoekprofielen moet zo worden geplaatst dat ze altijd in het midden onder een kop- of aankomstspoor liggen. Let op: de draaischijf moet van onderen toegankelijk zijn.

21 1. Kies op de modelbaan een geschikte plek voor de draaischijf. Let op dat er genoeg ruimte onder zit. De draaischijf moet van onderen toegankelijk zijn. 2. Zaag de uitsparing (∅ ≥ 288 mm). in de modelbaan-plaat. De bijgevoegde sjabloon is handig om precies te kunnen werken. 3. Breng de aansluitsporen aan op de draaischijf en controleer de uitleesprofielen (zie ook afb. 5 & 6). 4. Plaats de draaischijf in de uitsparing. Nu kunnen de posities voor de bevestigingsprofielen op de plaat gemarkeerd worden. 5. Leg de draaischijf weer weg en schroef de bevesti-gingsprofielen aan de rand van de uitsparing (schroe-ven voorboren). 6. Sluit de draaischijf elektrisch aan. 7. Monteer de draaischijf en sluit de sporen aan. De draaitafel moet zwevend, vrij van beperkingen en waterpas worden gemonteerd. OnderhoudDe draaischijf 74861 is onderhoudsvrij.

BedrijfDraaischijf 74861 heeft een multiprotocol-decoder. De decoder staat standaard ingesteld op Bedrijf MM/mfx. In de configuratie (bv. met de Central Station 3) kan de decoder op DCC-bedrijf worden omgesteld. Hier kan ook het adres worden aangepast. De adressen 225 voor MM (=^ keyboard 15) en 225 voor DCC staan al ingesteld. De draaischijf kan maximaal 2 x 15 aansluitsporen hebben. Beginnend met spoor 1 zijn de aansluitsporen met de klok mee genummerd (pag. 5, afb. 8). Nadat de draairichting is aangegeven, kunnen de sporen naar keuze direct of staps-gewijs worden aangesprongen. Invoeren van instellingen wordt door de draaischijf beve-stigd met verschillende pieptonen.

normale invoer BeepProgrammering succesvol Beep Beep BeepFout Beep Beep BeepBedrijf met Central Station 3 Draaischijf 74861 moet net als andere accessoires die met mfx werken via de functie “mfx-Artikel suchen“ worden aangemeld. Daarna moet spoor 1 worden vastgelegd en de draaischijf worden geïnitialiseerd.

22Bedrijf met Control Unit 6021 en Keyboard 6040De draaischijf is geprogrammeerd op adres 225. Na het aansluiten kan meteen worden begonnen met het va-stleggen van spoor 1 en het initialiseren van de draaischijf. Bedrijf met signaal-schakelbord 72760 (analoog bedrijf)Als alternatief voor een digitale regeling als de Central Sta-tion kan de draaischijf ook worden geregeld via schakelbord 72760. De mogelijkheden zijn dan wel zeer beperkt. Zelf vastleggen van spoor 1, initialiseren en aanspringen van bepaalde sporen zijn dan niet mogelijk. Voor aansluiting van de draaischijf op het schakelbord kan kabel E242325 worden gebruikt. De kleinere stekker (sein-kant. ) moet dan wel worden afgesneden. Voor bedrijf met schakelbord 72760 moet de draaischijf (bv. met een Central Station) op adres 1 worden geprogrammeerd. Omprogram-meren is met het schakelbord niet mogelijk.

Draaischijf met 72760 op adres 1 programmerenDe hier beschreven programmering werkt altijd, ongeacht welk adres in het begin is ingesteld. De programmering begint ongeveer een seconde na het inschakelen van de spanningToets 1 inschakelen toets 1 uitschakelen Toets 2 inschakelen toets 2 uitschakelen Toets 3 inschakelen toets 3 uitschakelen Toets 4 inschakelen toets 4 uitschakelen Met het omgekeerde proces (toets 4 aan, toets 4 uit,. ) kan de draaischijf weer worden gereset op adres 225. Spoor 1 zelf vastleggen (niet met 72760). 1. naar spoor 1 rijden2. draaischijf uitschakelen (STOP op regelaar)3. draaischijf weer inschakelen en binnen 5 seconden de toetsen indrukken Let op: zolang de vergrendeling van de brug open is, neemt de draaischijf geen schakelcommando’s aan.

Als u de rangschikking van aansluit- of kopsporen op de draaischijf verandert, moet de draaischijf opnieuw geïnitia-liseerd worden. Het initialiseren kan binnen 5 seconden na het inschakelen met de toetsen worden gestart. Bedrijf met DCCDraaischijf 74861 is ingesteld op bedrijf met MM/mfx. Hij kan worden omgeprogrammeerd op DCC. Dat is echter alleen mogelijk met Central Station 2/3 met mfx. Ook een reset is alleen zo mogelijk. Omprogrammeren voor bedrijf met schakelbord 72760 is met DCC niet mogelijk.

23CS2/CS3 6021 (/CS2) 72760MS2 adresFunctieend 225 Draaibeweging stopt bij het volgende spoor.input Toets 1 225 Ont-/vergrendelen van de brug (aan = ontgrendelen)clear 226 Doorrijden naar STOPturn Toets 2 226 180° draaienstepToets 4 227 Brug draait met de klok mee naar het volgende spoor.stepToets 3 227 Brug draait tegen de klok in naar het volgende spoor. 228 Keuze van de draairichting met de klok mee228 Keuze van de draairichting tegen de klok in*229 – 236 Doelspoor waar de loc naar toe moet rijden16236 Geluid: aankondiging draaischijfbewaker17237 Bedrijfsgeluid uit18237 Bedrijfsgeluid aan119238 Soundsignaal loc naderen220238 Soundsignaal (brug) wegrijden21239 Licht uit (binnen)22239 Licht aan (binnen)23240 Licht uit (buiten)24240 Licht aan (buiten)* In CS3 kan er via aanraken van het gewenste spoor op het display naar de sporen worden gereden .
