Pagina 1/24

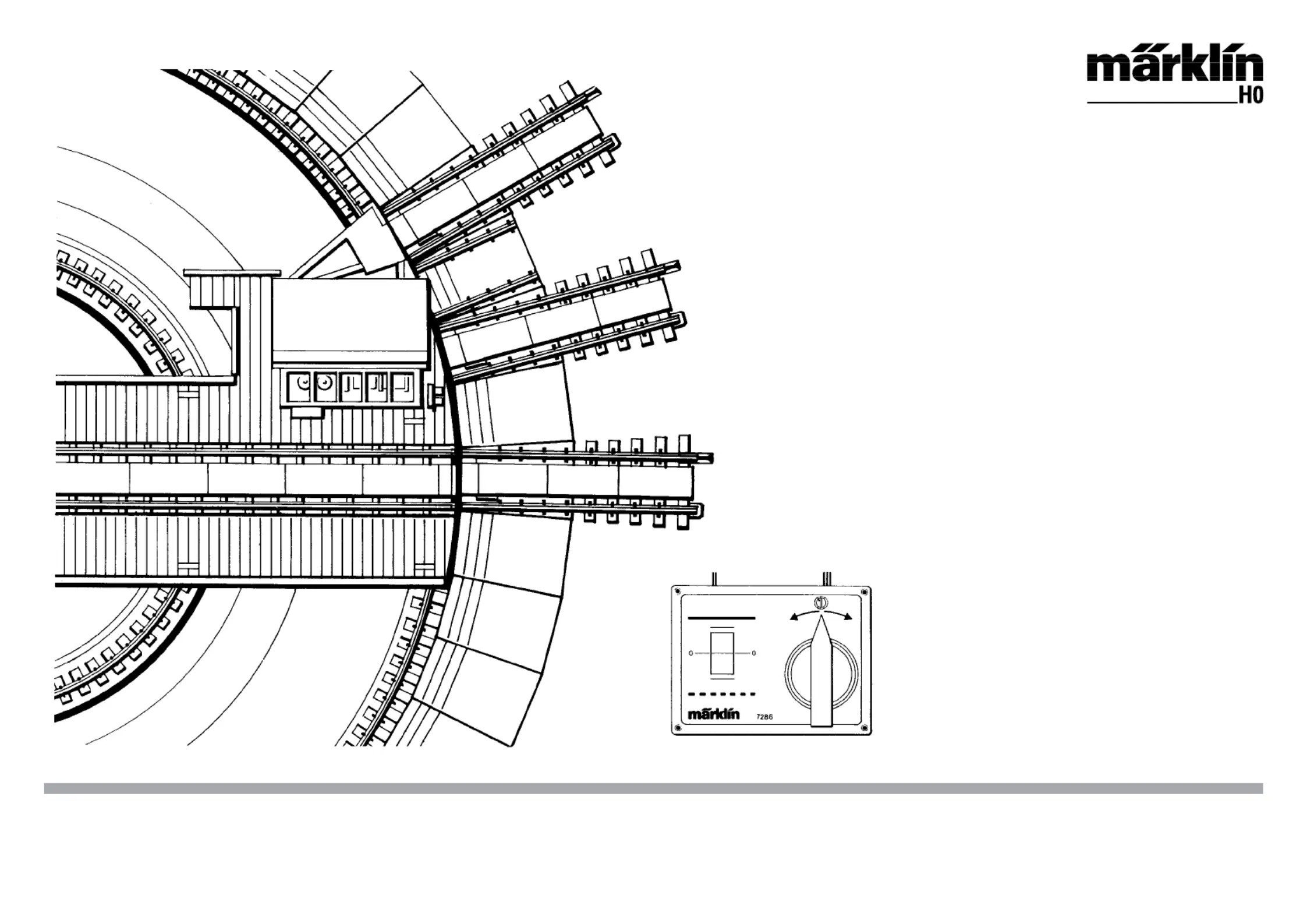

Drehscheibe

7286

Deutsch 3

English 5

Français 7

Nederlands 9

Español 11

Italiano 13

Svenska 15

Dansk 17

Kap. Inhalt Seite

1. Sicherheitshinweise 3

2. Allgemeines 3

3. Einbau 3

4. Anschluss 3

5. Betrieb 4

6. Fahrbetrieb 4

7. Störungen 4

8. Wartung 4

Abbildungen 19

1. Sicherheitshinweise

• DieDrehscheibedarfnurmiteinemdafür

bestimmtenBetriebssystem(MärklinWech-

selstrom,MärklinDelta,MärklinDigitaloder

MärklinSystems)eingesetztwerden.

• FunktionsbedingtescharfeKantenACHTUNG!

undSpitzen.

Wichtige Hinweise

DieBedienungsanleitungistBestandteildes

Produktesundmussdeshalbaufbewahrtsowiebei

WeitergabedesProduktesmitgegebenwerden.

FürReparaturenoderErsatzteilewendenSiesich

bitteanIhrenMärklin-Fachhändler.

2. Allgemeines

DieDrehscheibe7286istsowohlbeikonven-

tionellemalsauchbeidigitalemFahrbetrieb

einsetzbar.FürdieSteuerungderDrehscheibe

wirdnebendemmitgeliefertenSteuergerätnur

eineStromversorgungmit16VWechselspannung

benötigt.

MitderkonventionellenSteuerungderDreh-

scheibekanndieDrehbühneinEinzelschrittenzu

jedemgewünschtenRandsegmentgestelltoderim

Dauerbetriebbeliebigweitgedrehtwerden.Dabei

istdieDrehrichtungjeweilsfreiwählbar.

DurchdieaustauschbarenRand-Segmente

könnendieGleisanschlüsseimRastervon7,5°

beliebiginstalliertwerden.Erweiterungensindbis

zu48Gleisanschlüssenmöglich.

DieDrehscheibeistauchfürdenFahrbetriebin

einemZweileiter-Systemgeeignet.

MitdemDigital-Nachrüst-Set7687kanndiekon-

ventionelleMärklin-Drehscheibe7286nachträglich

aufdiekomfortableSteuerungderDigital-Dreh-

scheibe7686umgestelltwerden.ZurNachrüstung

mussdieDrehscheibenichtausgebautoder

zerlegtwerden.DrehscheibenandererFabrikate

sindimAllgemeinenserienmäßignichtfürdas

Digital-Nachrüst-Set7687vorbereitet.

3. Einbau in die Anlage

DieDrehscheibeistzumversenktenEinbauinder

Anlagevorgesehen.DazuistinderGrundplatteein

kreisförmigesLochmiteinemDruchmesservon

340mmerforderlich(EinbaumaßesieheAbb.2).Die

DrehscheibeliegtmitdenRand-Segmentenaufund

wirddurchdieGleisanschlüssexiert.

DieAnschluss-Leistewirdmitdenbeiliegenden

SchraubenandenvorgesehenenHaltezapfen

unterderGrubederDrehscheibeangebracht

(Abb.1).DieAnschluss-LeisteentfälltbeimEinbau

desDrehscheiben-EmpfängersausdemDigital-

Nachrüst-Set7687.

DieRand-SegmentederDrehscheibekönnenbe-

liebigausgetauschtwerdenundlassensomiteine

optimaleAnpassungandiegewünschteGleis-

anlagezu.Die6serienmäßigenGleisanschlüsse

könnenmitdemErgänzungs-Satz7287umjeweils

3erweitertwerden.

ZumAustauschvonRand-SegmentenistdieDreh-

bühneausdembetreffendenBereichherauszu-

fahren.DazukannderAntriebmitdemHandhebel

gegenüberdemMaschinenhausausgekuppelt

werden(Abb.5).MitzurMittezurückgezogenem

HebellässtsichdieBühnefreidrehen.BeimLos-

lassendesHebelsistdaraufzuachten,dassdie

BühnegenauinderMitteeinesRand-Segments

einrastet.

DieRand-SegmentelassensichdurchZurück-

drückenderfederndenZungeninderMittenach

obenherausziehen(Abb.6).Danachkönnen

dieGleisanschlüsseandergewünschtenStelle

eingestecktwerden(Abb.7).DieRand-Segmente

mitBlindgleisenwerdengegenüberdenGleisan-

schlüsseneingesetzt,soweitdortnichtauchein

Gleisanschlusssitzt.

DieGleisanschlüssesindfürMärklin-Kunststoff-

gleisevorgesehen.BeiAnlagenmitMetall-Gleisen

kannalsZufahrtdasÜbergangsgleis2291verwen-

detwerden(Abb.3),beiAnlagenmitdemneuen

C-GleisdasÜbergangsgleis24922(Abb.3).

ZurDrehscheibe7286gibtesdenpassenden

Ringlokschuppen72881mitautomatischschlie-

ßendenTorenalsBausatz.DazusinddieGleis-

anschlüsseimAbstandvon15°vorgesehen,

zwischendenGleissegmentenliegtjeweilseine

Abdeckplatte(Abb.4).

Wichtiger Hinweis!

BittedieäußerenEndenderGleisanschlüssenicht

nachuntenbiegen–dieSchienen-Kontakteder

Drehbühnekönnendadurchverklemmtwerden.

4. Elektrischer Anschluss der Drehscheibe

Hinweis:DieSteuerungderDrehscheibe7286ist

fürdenBetriebmit16VWechselstromvorgese-

hen.GeeignetistderLichtstrom-Ausgang( und0

L)derfürdasH0-SystemverwendetenMärklin-

Transformatoren.

DasFlachbandkabelderDrehscheibewirdmit

demsechspoligenSpezialsteckerindieentspre-

chendeBuchsederAnschluss-Leisteeingesteckt

(Verdreh-Sicherungbeachten).

DiedreifacheSteuerleitungvomSteuergerätzur

DrehscheibewirdmitbeiliegendenSteckernan

denaufderAnschlussleistegekennzeichneten

Buchsen1(schwarzesKabel),2(blauesKabel)

und3(grünesKabel)angeschlossen.

DieZuleitungendesSteuergerätswerdenandie

LichtspannungsbuchsenLund0einesLicht-oder

Fahrtransformatorsmit16VWechselspannung

angeschlossen(Abb.1).

DaskonventionelleSteuergerätentfälltbeider

Digital-SteuerungmitdemNachrüst-Set7687und

demDigital-Stellpult.

BeikonventionellemFahrbetriebwerdendieBuch-

sen aneinennormalenFahr-Transformator B 0 0

(z.B.6647oder6631)angeschlossen(Abb.1).

BeidigitalemFahrbetriebwerdendieBuchsenB

00fürdieFahrstromversorgunganeinenDigital-

Fahrstromkreisangeschlossen(Abb.1).

DieAußenschienenderDrehbühnesindelek-

trischgetrennt.BeinormalemMitelleiter-Betrieb

sinddiebeidenAnschlüsse anderAnschluss-0 0

LeisteübereinenderbeiliegendenQuerlochste-

ckerzuverbinden.Ansonstenkannz.B.eineder

beidenSchienenzurBesetzt-Meldungverwendet

werden.EbensoisteingetrennterAnschlussder

Buchsen fürZweileiter-Fahrbetriebmöglich.0 0

Wichtiger Hinweis:

ZurverbessertenFunk-Entstörungmüssendie

LeitungenzumSteuergerätundzusätzlicheVer-

längerungenverdrilltwerden(Abb.1b).

Product specificaties

Merk:	Marklin
Categorie:	Niet gecategoriseerd
Model:	7286
Kleur van het product:	Grijs
Soort:	Model Railways Parts & Accessories
Merkcompatibiliteit:	Märklin
Aantal stuks:	1 stuk(s)
Type product:	Baan
Spoorlengte:	386 mm
Spoorbreedte:	16.5 mm
