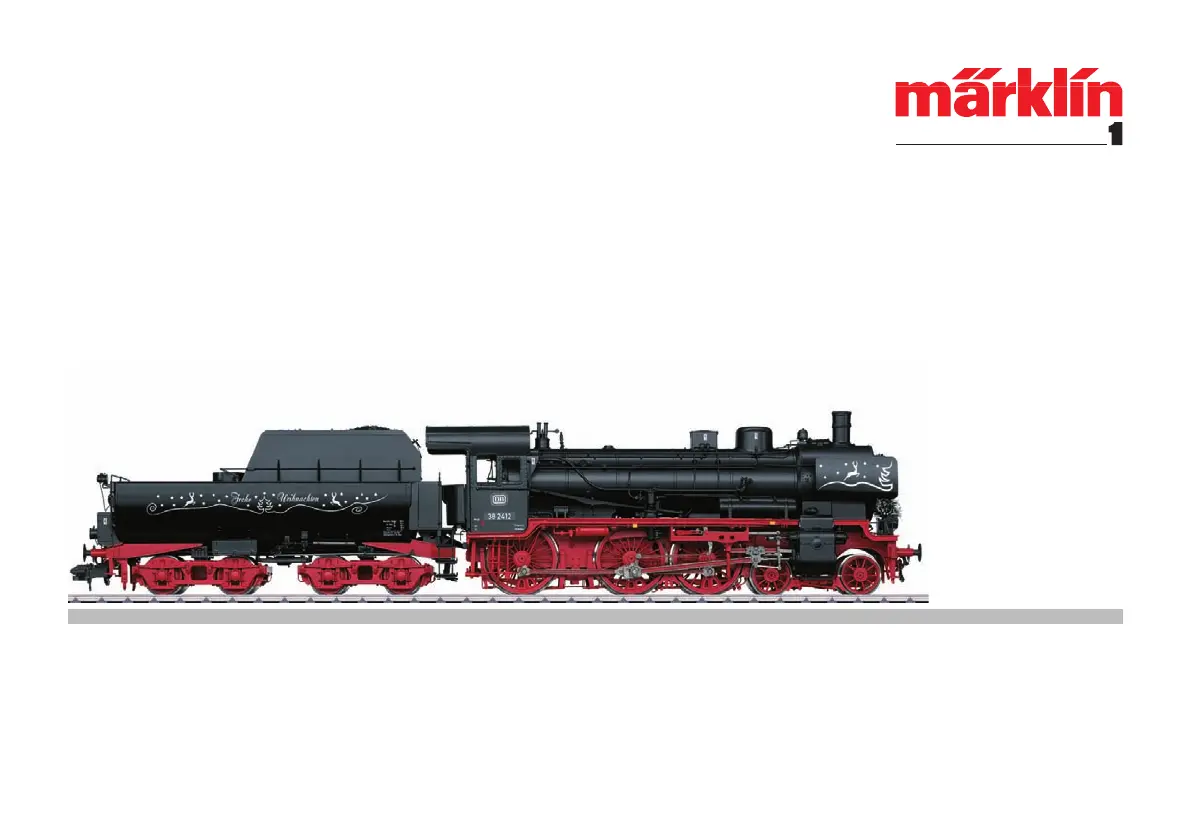

Marklin 55389 Handleiding

Voorbeelden hiervan zijn de gewijzigde rookkast-deuren, aanbouw van “Witte” windleiplaten alsmede het uitruilen van de “Kastentender” tegen een “Wannentender”. De laatste modellen van de serie 38 werden aan het begin van de zeventiger jaren door de DB, na een diensttijd van bijna 70 jaar, buiten dienst gesteld. Daarnaast was de P 8 bij talrijke Europese spoorwegmaatschappijen in gebruik. Slechts enkele modellen in binnen en buitenland zijn heden ten dage nog te bezichtigen in musea of zijn voor een deel nog in bedrijf te beleven voor speciale treinen.

7Betrieb • Operation • Fonctionnement Exploitatie • Operación • OperazioneVoor het eerste gebruikDit model is vanwege de techniek en de uitvoering bijzonder uitgewerkt en hoogwaar-dig uitgevoerd. De meeste opgestoken of aangebouwde delen zijn van metaal gemaakt. Dergelijke delen kunnen niet zo eenvoudig vervangen worden dan kunststof delen. Let er daarom op dat u het model uitermate voor-zichtig behandelt. Voor het vervangen van delen of reparaties kunt u zich wenden tot het Märklin service centrum. Aanwijzingen• Het model moet voor het eerste gebruik gesmeerd worden (zie afb. 42/43)• De loc kan niet zonder de tender gebruikt worden. De verbindingskabel tussen loc en tender moet op de juiste manier ingestoken zijn (zie afb. 10)• Als het model met de geactiveerde dampgenerator gebruikt word, kan in het bijzonder de door de cilinders uitgestoten damp de rails sterk vervuilen.

Veillez à le transporter uniquement sous cette condi-tion, au sec et dans son boîtier d’origine. Notez qu’une fois la vis de sécurité enlevée, le tender peut rouler librement sur la planche et qu‘il faut donc prévenir le risque de chute. Voor een veilig transport is het model op een sokkel vast geschroefd. Transporteer het model a. u. b. alleen droog en vastgeschroefd in de originele cassette. Let er op dat de tender na het verwijderen van de transportschroeven, op de sokkel vrij kan rollen en vastgehouden moet worden om vallen te voorkomen. Para hacer posible un transporte seguro, se ha atornillado este pesado modelo al zócalo. Transporte este modelo en miniatura siempre seco y bien asegurado y en su casete original. Asegúrese de que el ténder, tras retirar los tornillos inmovilizadores, pueda rodar libre-mente sobre el pupitre de la maqueta y de protegerlo contra el vuelco.

24Betrieb • Operation • Fonctionnement Exploitatie • Operación • Operazione• Vrijwaring en garantie overeenkomstig het bijgevoegde garantiebewijs. • Afdanken: www. maerklin. com/en/imprint. html Functies• Het bedrijfssysteem (AC/DC, Mfx, Märklin-Motorola of DCC) wordt automatisch herkend. • Instelbare adressen: 1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653) 01 – 10. 239 DCC • Af fabriek ingesteld adres: (Märklin) 38 & 39 / (DCC) 3 • Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: 38 2412 • Instelbare optrekvertraging (ABV). • Instelbare afremvertraging (ABV). • Instelbare maximumsnelheid. • Instellen van de loc-parameters (adres, optrek-/afremvertraging, maximumsnelheid enz. ) met Control Unit en DCC (CV programme-ring), Mobile Station of Central Station. • Rijrichtingafhankelijke frontseinen.

• Bij ingeschakelde rook zijn de verschillende rookfuncties samen met de geluidsfuncties schakelbaar (zie pag. 39). • Het model is ontwikkeld voor het gebruik op het Märklin Spoor 1 railsys-teem. Het gebruik op een ander railsysteem geschied op eigen risico. • Berijdbare minimumradius: 1020 mm. • In analoogbedrijf zijn alleen de rij- en lichtwissel-functies beschikbaar. Veiligheidsvoorschriften• De loc mag alleen met een daarvoor bestemd bedrijfssysteem (DC =18V ±, Märklin AC, Märklin digitaal of Märklin Systems) gebruikt worden. • Alleen net-adapters en transformatoren gebruiken waarvan de aan-gegeven netspanning overeenkomt met de netspanning ter plaatse. • De loc mag niet vanuit meer dan een stroomvoorziening gelijktijdig gevoed worden. • Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaan-wijzing van uw bedrijfssysteem.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 104770 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

• De gebruikte aansluitkabel mag maximaal 2 meter lang zijn. • Stel het model niet bloot aan in directe zonnestraling, sterke tempe-ratuurwisselingen of hoge luchtvochtigheid. • OPGEPAST. Functionele scherpe kanten en punten. • Ingebouwde LED’s komen overeen met de laserklasse 1 volgens de norm EN 60825-1. Belangrijke aanwijzing• Het bedrijf met het Mobile Station 60652/60653 is bij deze locomotief, in verband met het hoge benodigde vermogen, maar beperkt mogelijk. • De gebruiksaanwijzing is een bestanddeel van het product en dienen derhalve bewaard en meegeleverd te worden bij het doorgeven van het product. • Onderhoud, herstellingen en reparaties mogen alleen door volwas-senen uitgevoerd worden. • Voor reparatie of onderdelen kunt u zich tot uw Märklin handelaar wenden.

27Betrieb • Operation • Fonctionnement Exploitatie • Operación • Operazione( ) waarde = fabrieksinstellingDCC: programmeren op het programmeerspoor door middel van CV programmering, programmeren met PoM (Program on the Main); dit dient door het besturingsapparaat ondersteund te worden.* De waarden van de gewenste instellingen dienen bij elkaar opgeteld te worden! Bijv. aantal rijstappen 28/128 = 2 + DCC bedrijf met afremtraject = 4, geeft een waarde van 2+4=6.

41Betrieb auf der Anlage • Operation on a layout • Exploitation sur réseauBedrijf op een modelbaan • Funcionamiento del sistema • Funzionamento del sistemaDe ingebouwde dampgenerator maakt damp voor de schoorsteen, fluit en eveneens voor de wielas synchrone cilinderslagen. Bij stilstaande loc of in leegloop schakelt de dampgenerator na max. 5 minuten automa-tisch uit (schakelt door te gaan rijden met de loc weer in). Vul de dampgenerator pas als de loc op de rails staat. De dampgenerator mag met max. 15 ml. dampvloeistof 02421 gevuld worden; aansluitend 2 min. Voorverwarmen. Als de loc met een gevulde dampgenerator omgekipt wordt, loopt de dampvloeistof via een over-loop in de cilinders er weer uit. De cilinder stoomuitstoot wordt daardoor vervolgens verstoort.
