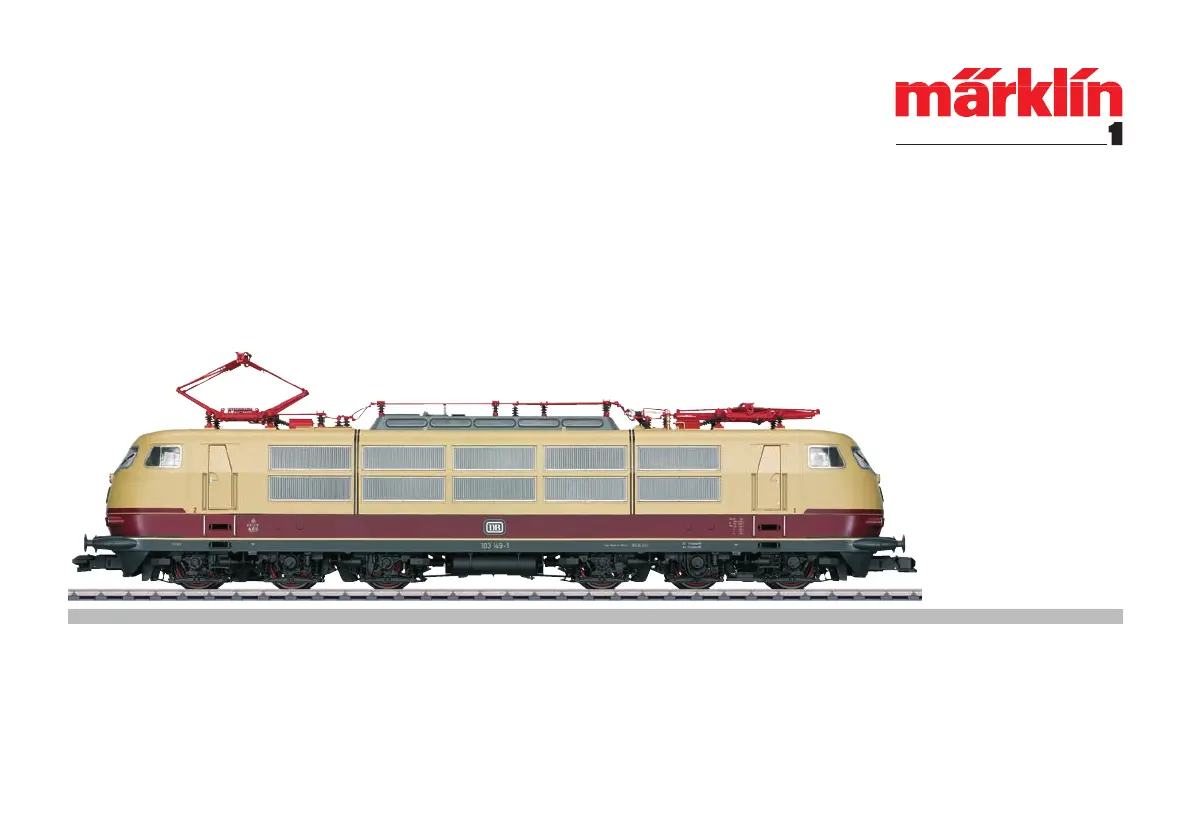

Toen in 1965 op de Internationale Verkehrsausstellung in München de serie E 03 voorgesteld werd, brak bij de Deutsche Bundesbahn een nieuw tijdperk aan: reizigersverkeer volgens dienstregeling met 200 km/h. Bovendien vormde de serie E 03, vanaf 1968 als 103 in het bestand van de Bundesbahn opgenomen, een mijlpaal in de locomotie-fontwikkeling - en was de eerste sneltreinloc, die de BR E 19 overtrof, waarvan de constructie uit de jaren 1930 stamde. Reden genoeg om op deze sterke, mooie locomotief trots te zijn en haar als zodanig in de markt te zetten. Nauwelijks een andere loc dan de serie 103, een hele generatie als Intercity-loc bekend, werd mediaal zo in de marketing gebruikt. In TV-reclamespots, plakkaten, brochures werd deze loc het symbool voor de dynamiek van de Bundesbahn, een garantie voor betrouwbaarheid, snelheid en comfort.

De 145 locomotieven onderscheidden zich van de prototypen door het weglaten van de sierlijnen, door dubbe-le rijen ventilatoren, vanaf 1976 werden eenbeenstroomafnemers gemonteerd en de laatste serie van de geleverde machines kreeg een langere cabine, omdat het locpersoneel de krappe arbeidsverhoudin-gen bekritiseerde. De aërodynamische, zesassige locomotief had een totaal continu vermogen van 7. 440 kW en was tot en met de inzet van de draaistroomtechniek de sterkste loc bij de DB. Zowel de grote aan-zetkracht als de elektrische rem, die voor het eerst onafhankelijk van de rijdraad was, in combinatie met een voorgeschakelde persluchtrem, vonden wereldwijde goedkeuring. De kracht van de 103 weerspiegelt zich ook in de enorme omlopen en tot op heden geldt ze als de loc met de hoogste loopprestatie in Duitsland.

7Betrieb • Operation • Fonctionnement Exploitatie • Operación • OperazioneVoor het eerste gebruikDit model is vanwege de techniek en de uitvoering bijzonder uitgewerkt en hoogwaar-dig uitgevoerd. De meeste opgestoken of aangebouwde delen zijn van metaal gemaakt. Dergelijke delen kunnen niet zo eenvoudig vervangen worden dan kunststof delen. Let er daarom op dat u het model uitermate voorzich-tig behandelt. Voor het vervangen van delen of reparaties kunt u zich wenden tot het Märklin service centrum. Aanwijzingen• De pantograaf wordt aangedreven door een servo-motor. Hij mag nooit handmatig omhoog gehaald worden maar kan voor het verpakken van het model wel handmatig neergelaten worden. • In het analoge bedrijf is de pantograaf neergelaten. • De pantograaf kan vastgeklikt worden.

9Betrieb • Operation • Fonctionnement Exploitatie • Operación • Operazione• Der Dachstromabnehmer wird über einen Servo-Motor angetrieben. Er darf niemals von Hand ausgefahren werden, kann aber z.B. zum Verpacken des Modells von Hand eingefahren werden.• The pantograph is powered by a servo-motor. It must never be raised by hand. It can be lowered by hand for things such as packing the model.• Le pantographe est entraîné par un servo-moteur. S’il ne doit en aucun cas être levé manuellement, il peut par contre être baissé manuellement, par exemple pour emballer le modèle.• De pantograaf wordt aangedreven door een servo-motor. Hij mag nooit handmatig omhoog gehaald worden maar kan voor het verpakken van het model wel handmatig neergelaten worden.• El pantógrafo es accionado por un servo-motor.

22Betrieb • Operation • Fonctionnement Exploitatie • Operación • OperazioneFuncties• Het bedrijfssysteem (AC, Mfx, Märklin-Motorola of DCC) wordt auto-matisch herkend. • Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: 103 149-1 • Af fabriek ingesteld adres: (Märklin) 03 / (DCC) 3 • Instellen van de loc-parameters (adres, optrek-/afremvertraging, maximumsnelheid enz. ) met Control Unit en DCC (CV programme-ring), Mobile Station of Central Station. • De pantografen zijn in hoogte verstelbaar (CV 943 – 952) Aanwijzing: Wanneer de onderhoogte is veranderd, kan de loc niet worden verpakt. Voor het verpakken van de loc moeten de CV 943 en 948 worden teruggezet naar de fabrieksinstelling. • Rijrichtingafhankelijk frontsein.

• Rijrichtingafhankelijke stuurstandverlichting • Met spanningsbuffer (voor het overbruggen van verontreinigde spoortrajecten)• Het model is ontwikkeld voor het gebruik op het Märklin Spoor 1 railsys-teem. Het gebruik op een ander railsysteem geschied op eigen risico. • Berijdbare minimumradius: 1020 mm. • In analoogbedrijf zijn alleen de rij- en lichtwissel-functies beschikbaar. • In de decoderinstellingen is standaard het bedrijf met DC gedeac-tiveerd, omdat er anders problemen met het remtraject ontstaan. Activeer DC-bedrijf als dit gewenst is. CV 27, bit 4 & bit 5 uit; CV 50, bit 1 aanVeiligheidsvoorschriften• De loc mag alleen met een daarvoor bestemd bedrijfssysteem (Märklin AC, Märklin digitaal, Märklin Systems of DCC) gebruikt worden. • Alleen net-adapters en transformatoren gebruiken waarvan de aan-gegeven netspanning overeenkomt met de netspanning ter plaatse.

• De loc mag niet vanuit meer dan een stroomvoorziening gelijktijdig gevoed worden. • Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaan-wijzing van uw bedrijfssysteem. • Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort.

Hiervoor dient men de ontstoor-set 104770 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt. • De gebruikte aansluitkabel mag maximaal 2 meter lang zijn. • Stel het model niet bloot aan in directe zonnestraling, sterke tempe-ratuurwisselingen of hoge luchtvochtigheid. • OPGEPAST. Functionele scherpe kanten en punten. • Ingebouwde LED’s komen overeen met de laserklasse 1 volgens de norm EN 60825-1. Algemene aanwijzing voor het vermijden van elektromagnetische storingen:Om een betrouwbaar bedrijf te garanderen is een permanent, vlek-keloos wielas - rail contact van het voertuig noodzakelijk. Voer geen wijzigingen uit aan de stroomvoerende delen. Belangrijke aanwijzing• Het bedrijf met het Mobile Station 60652/60653 is bij deze locomotief, in verband met het hoge benodigde vermogen, maar beperkt mogelijk.

• De gebruiksaanwijzing is een bestanddeel van het product en dienen derhalve bewaard en meegeleverd te worden bij het doorgeven van het product. • Voor reparatie of onderdelen kunt u zich tot uw Märklin handelaar wenden. • Vrijwaring en garantie overeenkomstig het bijgevoegde garantiebewijs. • Afdanken: www. maerklin. com/en/imprint. html.

25Betrieb • Operation • Fonctionnement Exploitatie • Operación • Operazione( ) waarde = fabrieksinstellingDCC: programmeren op het programmeerspoor door middel van CV programmering, programmeren met PoM (Program on the Main); dit dient door het besturingsapparaat ondersteund te worden.* De waarden van de gewenste instellingen dienen bij elkaar opgeteld te worden! Bijv. aantal rijstappen 28/128 = 2 + DCC bedrijf met afremtraject = 4, geeft een waarde van 2+4=6. CV Betekenis Waarde 6021 Waarde DCC60 PoMMulti-stationsomroep Bit 0 – 3 = aantal stations Bit 4 = laatste station keert de volgorde om Bit 5 = loc richting bepaald de volgorde Bit 6 = volgorde basis instelling— 0 – 126 (42)61 PoM Toevalsgeluid: Interval min. — 0 – 255 (30)62 PoM Toevalsgeluid: Interval max.

35Betrieb auf der Anlage • Operation on a layout • Exploitation sur réseauBedrijf op een modelbaan • Funcionamiento del sistema • Funzionamento del sistemaBerijden van hellingenIn tegenstelling tot het grote voorbeeld kun-nen met een modelbaan ook grotere hellingen bereden worden. Normaal moet een helling maximaal 3 procent zijn. In extreme gevallen is maxi-maal 5 procent mogelijk, maar dan moet re-kening gehouden worden met een evenredig verlies aan vermogen. Het begin en het einde van de helling moeten altijd gerond worden. Opmerkingen voor het onderhoudDeze loc kan ook buiten gebruikt worden. Het gebruik bij slecht weer (sneeuw of regen) is niet aan te raden. Aandrijving en elektronica zijn weliswaar afgeschermd tegen spatwater maar rijden door het water is niet mogelijk.
