Marklin 55099 Handleiding

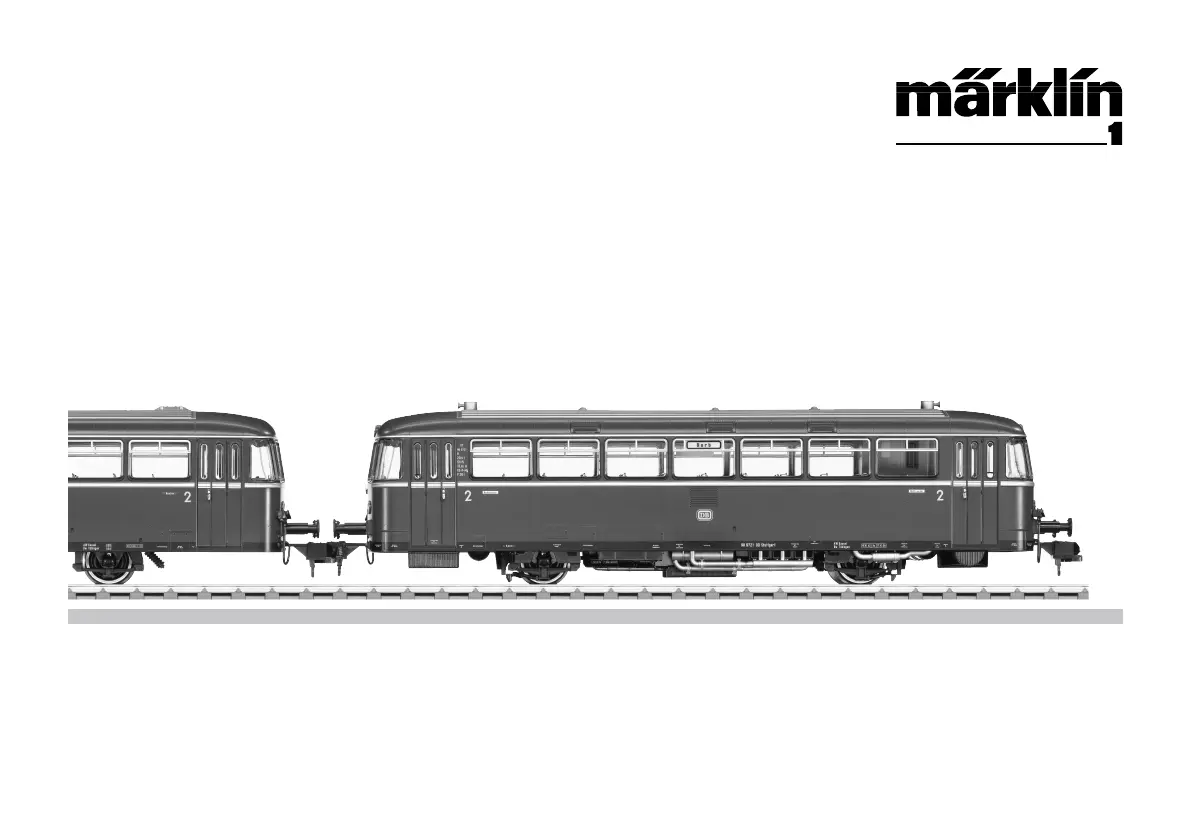

Informatie van het voorbeeld Aan het begin van de vijftiger jaren moest de DB het bedrijf op de neventrajecten rationaliseren vanwege de concurrentie met de auto. In 1950 werden de railbussen met een asafstand van 4500 en een motorvermogen van 110 pk gebouwd. Vanaf 1952 werden in totaal 572 voertuigen van de serie VT 95 geleverd. Al snel werd duidelijk dat het motorvermogen en de aandrijving op één as niet altijd toereikend waren. Daarom werden er in 1952 al drie tweemotorige voertuigen gebouwd, die verder identiek waren aan de VT 95. Vanaf 1955 werden er in totaal 332 treinstellen van de serie VT 98 met een motorvermogen van 2 x 150 pk en een maximumsnelheid van 90 km/h geleverd. Daarnaast nog 310 stuurstandrijtuigen VS 98 002 en 320 bijwagens VB 98. Alle voertuigen hadden een asafstand van 6000 mm en waren even lang.

In tegenstelling tot de prototypes van de VT 95 en de VT 98, waren er echter normale buffers en schroefkoppelingen aangebracht. In 1968 werd de railbus in het nieuwe nummerschema opgenomen. Het motorrijtuig werd BR 798, het stuurstandrijtuig en de bijwagen BR 998. In de tachtiger-jaren begon de buitendienststelling. Ze werden ver-schroot of door heel Europa aan diverse private spoorwegmaatschap-pijen verkocht. Rond de eeuwwisseling waren er nog slechts enkele voertuigen beschikbaar voor speciale ritten bij museumspoorwegen en bij de DB in de groen/witte kleuren als “Ulmer Spatz”. De railbus was in Oostenrijk als serie 5081, in blauw/witte kleuren, in bedrijf. Ze reden ook in België, Luxemburg, Joegoslavië en Spanje.

15Betrieb • Operation Fonctionnement • ExploitatieFuncties•Hetbedrijfssysteem(mfx,Märklin-MotorolaofDCC)wordtautoma-tisch herkend. • Instelbareadressen:Märklin(01-80),(DCC)01–9999• Affabriekingesteldadres:(Märklin)60/(DCC)03 •Mfx-technologievoorhetMobileStation/CentralStation. Naamafdefabriek,locomotief:VT 98 9721 stuurstandrijtuigen:VS98 • Instelbareoptrekvertraging(ABV). • Instelbareafremvertraging(ABV). •Instelbaremaximumsnelheid. • Instellenvandeloc-parameters(adres,optrek-/afremvertraging,maximumsnelheidenz. )metControlUnitenDCC(CVprogrammering),Mobile Station of Central Station. • Rijrichtingafhankelijkefrontseinen. • HetmodelisontwikkeldvoorhetgebruikophetMärklinSpoor1railsysteem. Het gebruik op een ander railsysteem geschied op eigen risico. • Berijdbareminimumradius:1020mm.

• Voorhetconventionelebedrijfmetdelocdientdeaansluitrailteworden ontstoort. Hiervoor dient men de ontstoor-set 104770 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt. •Stelhetmodelnietblootaanindirectezonnestraling,sterketempe-ratuurwisselingen of hoge luchtvochtigheid. •OPGEPAST. Functionele scherpe kanten en punten. Belangrijke aanwijzing•Degebruiksaanwijzingiseenbestanddeelvanhetproductendienenderhalve bewaard en meegeleverd te worden bij het doorgeven van het product. •VoorreparatieofonderdelenkuntuzichtotuwMärklinhandelaarwenden. •Vrijwaringengarantieovereenkomstighetbijgevoegdegarantiebe-wijs. •http://www. maerklin. com/en/imprint. html.

Opmerkingen voor het onder-houdDeze loc kan ook buiten gebruikt worden. Het gebruik bij slecht weer(sneeuwofregen)isnietaan te raden. Aandrijving en elektronica zijn weliswaar afgeschermd tegen spatwater maar rijden door het water is niet mogelijk. Het is aan te bevelen het model na het gebruik buiten te con-troleren op vuil en dit eventueel droog te verwijderen met een stofdoek of een zachte kwast. Nooit de loc onder stromend water reinigen. Opmerking:reinigingsmiddelenkunnen de lak en de opschriften op de loc aantasten en bescha-digen.

Franchissement des côtesContrairement à l’original, la ma-quette est également en mesure de franchir des côtes assez im-portantes. En temps normal, une côte devrait étre de l’ordre de 3%maximum. Al’extrêmelimite,5% sont envisageables avec une puissance du train réduite en consequence. Le début et la fin de la côte doivent en tous cas étre arrondis. La différence de pente entre deux éléments de voie d’au moi-ns 300 mm de longueur doit étre de 1 à 1,5% maximum. Aansluiting van de sporenOm spanningsverlies op de modelbaan te voorkomen moeten de raillassen altijd goed op elkaar aansluiten. Om de 2 à 3 meter moet de voeding opnieuw op de rails gezet worden. Daarbij zijn de aansluitklemmen 5654 aan te raden. Berijden van hellingenIn tegenstelling tot het grote voorbeeld kunnen met een modelbaan ook grotere hellingen bereden worden. Normaal moet een helling maximaal 3 procent zijn.

In extreme gevallen is ma-ximaal 5 procent mogelijk, maar dan moet rekening gehouden worden met een evenredig ver-lies aan vermogen. Het begin en het einde van de helling moeten altijd gerond worden. Het verschil in de helling tussen twee tenminste 300 mm lange railstukken mag maximaal 1 à 1,5 procent bedragen.

Koppelingen verwisselenBij het opstellen van de loco-motief als vitrinemodel kunnen de automatische koppelingen worden verwijderd. Met de meegeleverde schroef-koppeling en remslangen komt deze locomotief als vitrinemodel echt tot zijn recht.
