Marklin 55074 Handleiding

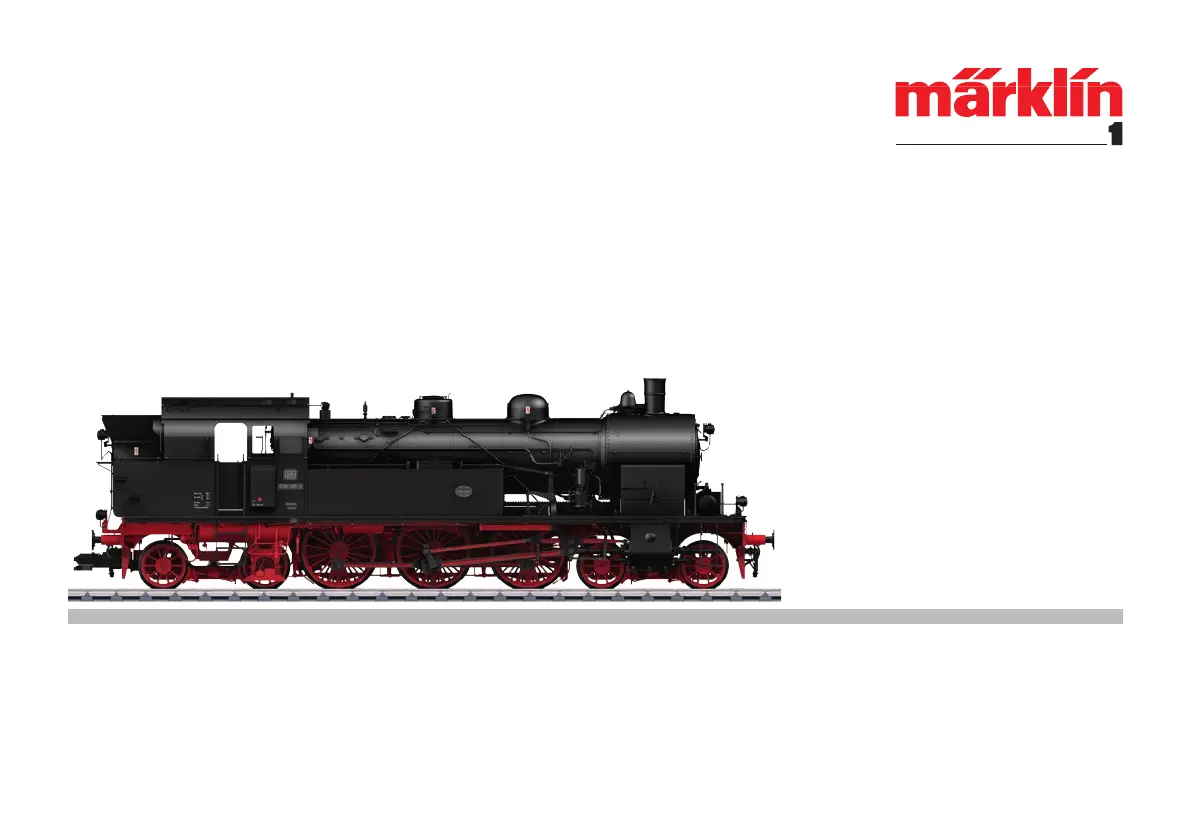

Informatie van het voorbeeldIn 1911 ontworpen voor een sneller verloop van het passagiersver-keer op het eiland Rügen, ontstond met de T 18 in haar symmetrische constructie met drie gekoppelde wielstellen, twee draaistellen, grote voorraadreservoirs en een topsnelheid van 100 km/u in beide rijrichtin-gen een van de succesvolste Duitse tenderlocomotieven. Ze bezat een drijfwerk met twee cilinders aangedreven op stoom, met externe cilinders die horizontaal tussen de loopwielstellen van het voorste draaistel waren gemonteerd. De aandrijving vond plaats op het tweede koppelingswielstel en er was telkens zowel ervoor als erachter een tweeassig draaistel met 40 mm speling aan de zijkanten beschikbaar. De T 18 had een robuuste frame. Dankzij een verbeterde massabalans konden de lastige problemen die zich bij het prototype van 1912 nog voordeden bij snelheden hoger dan 60 km/u gereduceerd worden.

7Betrieb • Operation • Fonctionnement Exploitatie • Operación • OperazioneVoor het eerste gebruikDit model is vanwege de techniek en de uitvoering bijzonder uitgewerkt en hoogwaar-dig uitgevoerd. De meeste opgestoken of aangebouwde delen zijn van metaal gemaakt. Dergelijke delen kunnen niet zo eenvoudig vervangen worden dan kunststof delen. Let er daarom op dat u het model uitermate voor-zichtig behandelt. Voor het vervangen van delen of reparaties kunt u zich wenden tot het Märklin service centrum. Aanwijzingen• Als het model met de geactiveerde dampgenerator gebruikt word, kan in het bijzonder de door de cilinders uitgestoten damp de rails sterk vervuilen. Antes de la primera puesta en servicioEn los aspectos de tecnología incorporada y ejecución, este modelo en miniatura es muy sofisticado y avanzado. La mayoría de piezas enchufadas o incorporadas son de metal.

22Betrieb • Operation • Fonctionnement Exploitatie • Operación • OperazioneFuncties• Het bedrijfssysteem (AC, Mfx, Märklin-Motorola of DCC) wordt auto-matisch herkend. • Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: 078 195-5 • Af fabriek ingesteld adres: (Märklin) 78/79 / (DCC) 3 • Instellen van de loc-parameters (adres, optrek-/afremvertraging, maximumsnelheid enz. ) met Control Unit en DCC (CV programme-ring), Mobile Station of Central Station. • Rijrichtingafhankelijk frontsein. • Rijrichtingafhankelijke stuurstandverlichting • Met spanningsbuffer (voor het overbruggen van verontreinigde spoortrajecten)• Het model is ontwikkeld voor het gebruik op het Märklin Spoor 1 railsys-teem. Het gebruik op een ander railsysteem geschied op eigen risico. • Berijdbare minimumradius: 1020 mm. • In analoogbedrijf zijn alleen de rij- en lichtwissel-functies beschikbaar.

• In de decoderinstellingen is standaard het bedrijf met DC gedeac-tiveerd, omdat er anders problemen met het remtraject ontstaan. Activeer DC-bedrijf als dit gewenst is. CV 27, bit 4 & bit 5 uit; CV 50, bit 1 aan• Uitgebreide informatie over de standaardinstellingen van de decoder voor functiemapping vindt u in de handleiding van de loc op www. maerklin. deVeiligheidsvoorschriften• De loc mag alleen met een daarvoor bestemd bedrijfssysteem (Märklin AC, Märklin digitaal, Märklin Systems of DCC) gebruikt worden. • Alleen net-adapters en transformatoren gebruiken waarvan de aan-gegeven netspanning overeenkomt met de netspanning ter plaatse. • De loc mag niet vanuit meer dan een stroomvoorziening gelijktijdig gevoed worden. • Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaan-wijzing van uw bedrijfssysteem.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 104770 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

• De gebruikte aansluitkabel mag maximaal 2 meter lang zijn. • Stel het model niet bloot aan in directe zonnestraling, sterke tempe-ratuurwisselingen of hoge luchtvochtigheid. • OPGEPAST. Functionele scherpe kanten en punten. • Ingebouwde LED’s komen overeen met de laserklasse 1 volgens de norm EN 60825-1. Algemene aanwijzing voor het vermijden van elektromagnetische storingen:Om een betrouwbaar bedrijf te garanderen is een permanent, vlek-keloos wielas - rail contact van het voertuig noodzakelijk. Voer geen wijzigingen uit aan de stroomvoerende delen. Belangrijke aanwijzing• Het bedrijf met het Mobile Station 60652/60653 is bij deze locomotief, in verband met het hoge benodigde vermogen, maar beperkt mogelijk. • De gebruiksaanwijzing is een bestanddeel van het product en dienen derhalve bewaard en meegeleverd te worden bij het doorgeven van het product.

25Betrieb • Operation • Fonctionnement Exploitatie • Operación • Operazione( ) waarde = fabrieksinstellingDCC: programmeren op het programmeerspoor door middel van CV programmering, programmeren met PoM (Program on the Main); dit dient door het besturingsapparaat ondersteund te worden.* De waarden van de gewenste instellingen dienen bij elkaar opgeteld te worden! Bijv. aantal rijstappen 28/128 = 2 + DCC bedrijf met afremtraject = 4, geeft een waarde van 2+4=6. CV Betekenis Waarde 6021 Waarde DCC60 PoMMulti-stationsomroep Bit 0 – 3 = aantal stations Bit 4 = laatste station keert de volgorde om Bit 5 = loc richting bepaald de volgorde Bit 6 = volgorde basis instelling— 0 – 126 (1)61 PoM Toevalsgeluid: Interval min. — 0 – 255 (30)62 PoM Toevalsgeluid: Interval max.

35Betrieb auf der Anlage • Operation on a layout • Exploitation sur réseauBedrijf op een modelbaan • Funcionamiento del sistema • Funzionamento del sistemaBerijden van hellingenIn tegenstelling tot het grote voorbeeld kun-nen met een modelbaan ook grotere hellingen bereden worden. Normaal moet een helling maximaal 3 procent zijn. In extreme gevallen is maximaal 5 procent mogelijk, maar dan moet rekening gehouden worden met een evenredig verlies aan vermogen. Het begin en het einde van de helling moeten altijd gerond worden. Opmerkingen voor het onderhoudDeze loc kan ook buiten gebruikt worden. Het gebruik bij slecht weer (sneeuw of regen) is niet aan te raden. Het is aan te bevelen het model na het gebruik buiten te controleren op vuil en dit eventueel droog te verwijderen met een stofdoek of een zachte kwast. Nooit de loc onder stromend water reinigen.

41Betrieb auf der Anlage • Operation on a layout • Exploitation sur réseauBedrijf op een modelbaan • Funcionamiento del sistema • Funzionamento del sistemaDe ingebouwde dampgenerator maakt damp voor de schoorsteen, fluit en eveneens voor de wielas synchrone cilinderslagen. Bij stilstaande loc of in leegloop schakelt de dampgenerator na max. 5 minuten automa-tisch uit (schakelt door te gaan rijden met de loc weer in). Vul de dampgenerator pas als de loc op de rails staat. De dampgenerator mag met max. 15 ml. dampvloeistof 02421 gevuld worden; aansluitend 2 min. Voorverwarmen. Als de loc met een gevulde dampgenerator omgekipt wordt, loopt de dampvloeistof via een overloop in de cilinders er weer uit. De cilinder stoomuitstoot wordt daardoor vervolgens verstoort.
