Marklin 55012 Handleiding

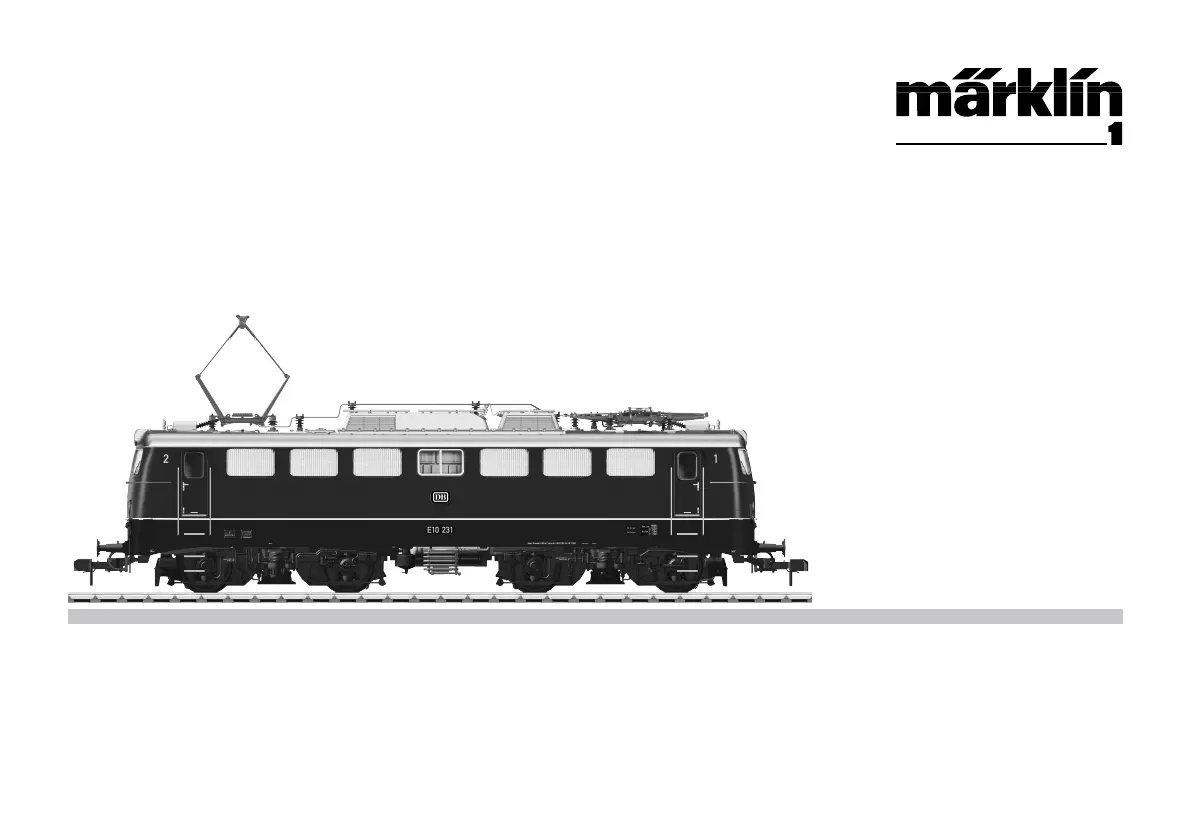

Informatie van het voorbeeldDe testen met de proeflocomotief van de serie BR E 10 verliepen voorspoedig en leiden tot het bouwen van de sneltreinlocomotieven van de serie BR E 10.1. Dit is één van de vier E-loc types van het nieuwbouwprogramma dat bij de Deutschen Bundesbahn in1956 van start ging. Aan de bouw van deze locomotieven namen voornamelijk de firma’s Krauss-Maffei en Siemens deel. Voor de overbrenging werd de SSW-rubberring veeraandrijving, een doorontwikkeling van de zgn. Federtopf-aandrijving van de BR E 18, ingebouwd. Voor het afremmen van de loc kwam er naast de gebruikelijke luchtdru-krem een elektrische weerstandsrem. Met een vermogen van 3700 kW bereikte de loc een maximumsnelheid van 150 km/h.

• HetmodelisontwikkeldvoorhetgebruikophetMärklinSpoor1railsys-teem. Het gebruik op een ander railsysteem geschied op eigen risico. • Berijdbareminimumradius:1020mm. • Voorenachter,Märklinklauwkoppelingen. Bijhetgebruikvankop-pelingssystemen van andere fabrikanten zijn storingen niet uit te sluiten. • Inanaloogbedrijfzijnalleenderij-enlichtwissel-functiesbeschik-baar. • Delockannietomgeschakeldwordenopbovenleiding. Veiligheidsvoorschriften• Delocmagalleenmeteendaarvoorbestemdbedrijfssysteem (DC =18V ±, Märklin AC, Märklin digitaal of Märklin Systems) gebruikt worden. • Alleennet-adaptersentransformatorengebruikenwaarvandeaan-gegeven netspanning overeenkomt met de netspanning ter plaatse. • Delocmagnietvanuitmeerdaneenstroomvoorzieninggelijktijdiggevoed worden.

• Leesookaandachtigdeveiligheidsvoorschriftenindegebruiksaan-wijzing van uw bedrijfssysteem. • Voorhetconventionelebedrijfmetdelocdientdeaansluitrailteworden ontstoort. Hiervoor dient men de ontstoor-set 104770 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt. • Degebruikteaansluitkabelmagmaximaal2meterlangzijn. • Stelhetmodelnietblootaanindirectezonnestraling,sterketempe-ratuurwisselingen of hoge luchtvochtigheid. • OPGEPAST. Functionele scherpe kanten en punten. Belangrijke aanwijzing• Vanwegehetgroteopgenomenvermogenvandezelocomotiefishetbedrijf met het Mobile Station niet mogelijk. • Degebruiksaanwijzingiseenbestanddeelvanhetproductendienenderhalve bewaard en meegeleverd te worden bij het doorgeven van het product.

La différence de pente entre deux éléments de voie d’au moi-ns 300 mm de longueur doit étre de 1 à 1,5% maximum. Aansluiting van de sporen Om spanningsverlies op de modelbaan te voorkomen moeten de raillassen altijd goed op elkaar aansluiten. Om de 2 à 3 meter moet de voeding opnieuw op de rails gezet worden. Daarbij zijn de aansluitklemmen 5654 aan te raden. Berijden van hellingenIn tegenstelling tot het grote voorbeeld kunnen met een modelbaan ook grotere hellingen bereden worden. Normaal moet een helling maximaal 3 procent zijn. In extreme gevallen is ma-ximaal 5 procent mogelijk, maar dan moet rekening gehouden worden met een evenredig ver-lies aan vermogen. Het begin en het einde van de helling moeten altijd gerond worden. Het verschil in de helling tussen twee tenminste 300 mm lange railstukken mag maximaal 1 à 1,5 procent bedragen.

Le moteur et l’électronique sont protégés contre les projections d’eau. Des trajets dans l’eau ne sont pas possibles. Il est recommandé de vérifier l’encrassement du modèle après une utilisation à l’extérieur et, le cas échéant, de nettoyer le mo-dèle à l’aide d’un chiffon doux ou un pinceau. Ne jamais nettoyer le modèle au jet d’eau. Attention:Certainssolvantsetproduits d’entretien peuvent altérer le marquage et la peinture du modèle. Opmerkingen voor het onderhoudDeze loc kan ook buiten gebruikt worden. Het gebruik bij slecht weer (sneeuw of regen) is niet aan te raden. Aandrijving en elektronica zijn weliswaar afgeschermd tegen spatwater maar rijden door het water is niet mogelijk. Het is aan te bevelen het model na het gebruik buiten te con-troleren op vuil en dit eventueel droog te verwijderen met een stofdoek of een zachte kwast. Nooit de loc onder stromend water reinigen.
