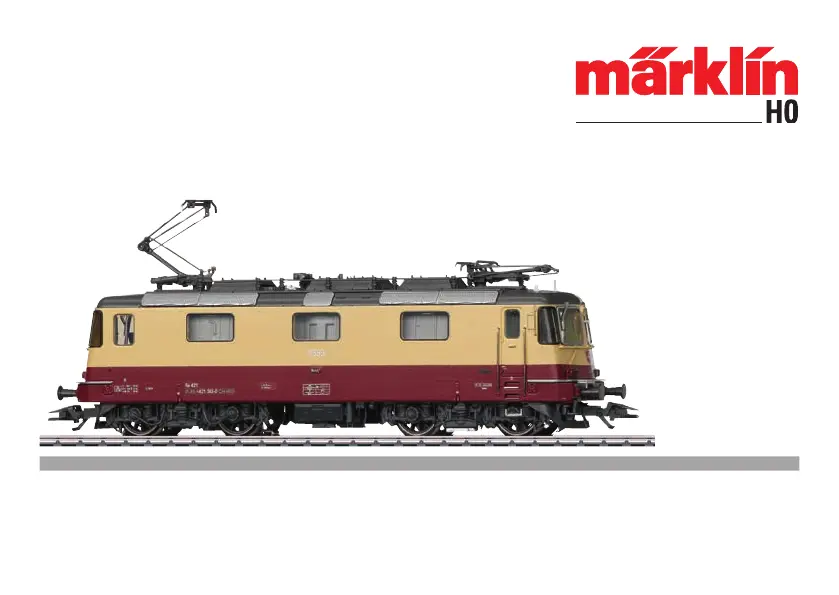

Marklin 37300 Handleiding

10Functies• Herkenning van het bedrijfssysteem: automatisch. • Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: IRSI 421 393-0• Vanaf de fabriek ingesteld: MM 44 / DCC 03• Instellen van de locomotiefparameters (adres, optrek-/ afremvertraging (ABV), maximumsnelheid): d. m. v. Control Unit, Mobile Station of Central Station. • Rijrichtingafhankelijke frontseinen. • Diverse schakelbare functies. • Speelmodus machinist• Verdere aanwijzingen voor deze speelmodus vindt u in de bijgevoegde uitgebreide gebruiksaanwijzing. • In analoogbedrijf zijn alleen de rij- en lichtwissel-functies beschikbaar. Het digitaalprotocol met de meeste mogelijkheden is het primaire digitaalprotocol.

De volgorde van de digitaalproto-collen is afnemend in mogelijkheden: Prioriteit 1: mfx Prioriteit 2: DCC Prioriteit 3: MM Als er twee of meer digitale protocollen op de rails worden herkend, dan neemt de decoder automatisch het hoogwaar-digste protocol over; bijv. word mfx & MM herkend, dan wordt het mfx signaal door de decoder overgenomen. De verschillende protocollen kunnen via de parameter CV 50 gedeactiveerd worden. Veiligheidsvoorschriften• De loc mag alleen met een daarvoor bestemd bedrijfssy-steem (Märklin AC, Märklin Delta, Märklin digitaal of DCC) gebruikt worden. • Alleen net-adapters en transformatoren gebruiken waarvan de aangegeven netspanning overeenkomt met de netspanning ter plaatse. • De loc mag niet vanuit meer dan een stroomvoorziening gelijktijdig gevoed worden. • Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt. • Stel het model niet bloot aan in directe zonnestraling, sterke temperatuurwisselingen of hoge luchtvochtigheid. • OPGEPAST.

11Schakelbare functies 6021MS I 1MS II 2CS ICS II/IIIFrontsein met „Zwitserse lichtwis-seling“F0Sluitlichten omschakelen (1 x wit -> 1 x rood) 3F1 1Geluid: bedrijfsgeluiden 5F2 6Geluid: uit F3 4Geluid: piepende remmen uit F4 7Verlichting machineruimte F5 3Cabineverlichting cabine 1 F6 5Schijnwerper F7 8Cabineverlichting cabine 2 F8 2ABV, uit F9Frontsein cabine 2 uit 3,4F10Frontsein cabine 1 uit 3,4F11Geluid: ventilator F12Geluid: perslucht afblazen F13Pantograafgeluid (omhoog/omlaag) F14Geluid: piepende remmen aan 6F151 Het getal komt overeen met het toetsnummer op het ap-paraat.

10Functies• Herkenning van het bedrijfssysteem: automatisch. • Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: IRSI 421 387-2• Vanaf de fabriek ingesteld: MM 44 / DCC 03• Instellen van de locomotiefparameters (adres, optrek-/ afremvertraging (ABV), maximumsnelheid): d. m. v. Control Unit, Mobile Station of Central Station. • Rijrichtingafhankelijke frontseinen. • Diverse schakelbare functies. • Speelmodus machinist• Verdere aanwijzingen voor deze speelmodus vindt u in de bijgevoegde uitgebreide gebruiksaanwijzing. • In analoogbedrijf zijn alleen de rij- en lichtwissel-functies beschikbaar. Het digitaalprotocol met de meeste mogelijkheden is het primaire digitaalprotocol.

De volgorde van de digitaalproto-collen is afnemend in mogelijkheden: Prioriteit 1: mfx Prioriteit 2: DCC Prioriteit 3: MM Als er twee of meer digitale protocollen op de rails worden herkend, dan neemt de decoder automatisch het hoogwaar-digste protocol over; bijv. word mfx & MM herkend, dan wordt het mfx signaal door de decoder overgenomen. De verschillende protocollen kunnen via de parameter CV 50 gedeactiveerd worden. Veiligheidsvoorschriften• De loc mag alleen met een daarvoor bestemd bedrijfssy-steem (Märklin AC, Märklin Delta, Märklin digitaal of DCC) gebruikt worden. • Alleen net-adapters en transformatoren gebruiken waarvan de aangegeven netspanning overeenkomt met de netspanning ter plaatse. • De loc mag niet vanuit meer dan een stroomvoorziening gelijktijdig gevoed worden. • Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt. • Stel het model niet bloot aan in directe zonnestraling, sterke temperatuurwisselingen of hoge luchtvochtigheid. • OPGEPAST.

11Schakelbare functies 6021MS I 1MS II 2CS ICS II/IIIFrontsein met „Zwitserse lichtwis-seling“F0Sluitlichten omschakelen (1 x wit -> 1 x rood) 3F1 1Geluid: bedrijfsgeluiden 5F2 6Geluid: uit F3 4Geluid: piepende remmen uit F4 7Verlichting machineruimte F5 3Cabineverlichting cabine 1 F6 5Schijnwerper F7 8Cabineverlichting cabine 2 F8 2ABV, uit F9Frontsein cabine 2 uit 3,4F10Frontsein cabine 1 uit 3,4F11Geluid: ventilator F12Geluid: perslucht afblazen F13Pantograafgeluid (omhoog/omlaag) F14Geluid: piepende remmen aan 6F151 Het getal komt overeen met het toetsnummer op het ap-paraat.
