Marklin 37244 Handleiding

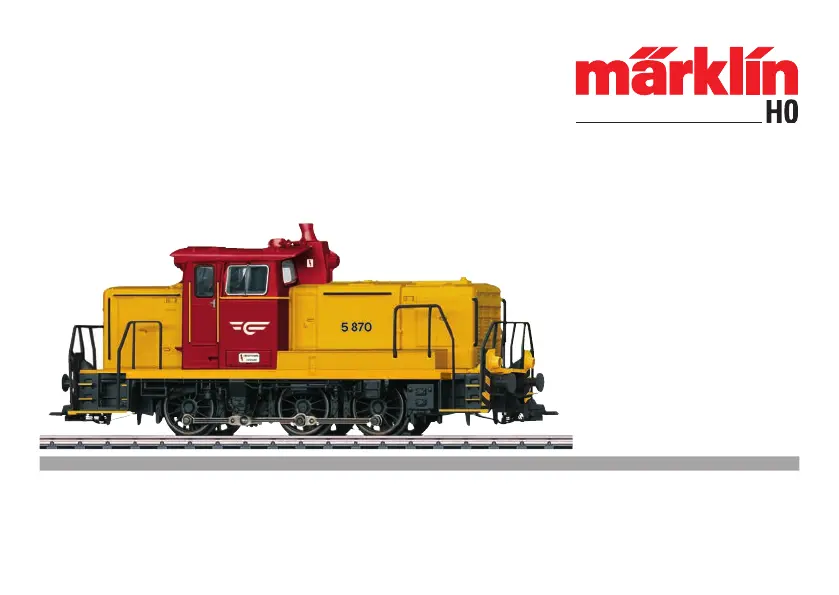

10Functies• Herkenning van het bedrijfssysteem: automatisch. • Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: Di5 870 NSB• Vanaf de fabriek ingesteld: MM 05 / DCC 03• Instellen van de locomotiefparameters (adres, optrek-/ afremvertraging (ABV), maximumsnelheid): d. m. v. Control Unit, Mobile Station of Central Station. • Rijrichtingafhankelijke frontseinen. • Diverse schakelbare functies. • Speelmodus machinist• Verdere aanwijzingen voor deze speelmodus vindt u in de bijgevoegde uitgebreide gebruiksaanwijzing. • In analoogbedrijf zijn alleen de rij- en lichtwissel-functies beschikbaar. Opmerking:Het digitaalprotocol met de meeste mogelijkheden is het primaire digitaalprotocol.

De volgorde van de digitaalproto-collen is afnemend in mogelijkheden: Prioriteit 1: mfx Prioriteit 2: DCC Prioriteit 3: MMAls er twee of meer digitale protocollen op de rails worden herkend, dan neemt de decoder automatisch het hoogwaar-digste protocol over; bijv. word mfx & MM herkend, dan wordt het mfx signaal door de decoder overgenomen. De verschillende protocollen kunnen via de parameter CV 50 gedeactiveerd worden. Veiligheidsvoorschriften• De loc mag alleen met een daarvoor bestemd bedrijfssy-steem (Märklin AC, Märklin Delta, Märklin digitaal of DCC) gebruikt worden. • Alleen net-adapters en transformatoren gebruiken waarvan de aangegeven netspanning overeenkomt met de netspanning ter plaatse. • De loc mag niet vanuit meer dan een stroomvoorziening gelijktijdig gevoed worden. • Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt. • Stel het model niet bloot aan in directe zonnestraling, sterke temperatuurwisselingen of hoge luchtvochtigheid. • OPGEPAST.

11Schakelbare functies 6021MS I 1MS II 2CS ICS II/IIIFrontsein F0Telex-koppeling achter + koppelingsgeluid 3F1 6Bedrijfsgeluiden 4F2 7Geluid: signaalhoorn F3 4Telex-koppeling voor + koppelingsgeluid 3F4 3ABV, uit F5 2Koppelingswals + koppelingsgeluid 3F6 5Rangeerlicht dubbel A F7 8Rangeerstand F8 1Geluid: rangeerhoorn F9Geluid: piepende remmen uit F10Geluid: ventilator F11Geluid: compressor F12Geluid: perslucht afblazen F13Geluid: Diesel bijvullen F14Geluid: piepende remmen aan 5F15Schakelbare functies 6021MS I 1MS II 2CS ICS II/IIIGeluid: zandstrooier F16Geluid: raillassen F171 Het getal komt overeen met het toetsnummer op het apparaat. 2 Functies vanaf F16 zijn pas mogelijk vanaf MS2 softwarever-sie 3.55.3 Koppelingsgeluid alleen hoorbaar als F2 actief is4 met toevalsgeluiden5 Alleen voor “Speelwereld”, niet verschuiven (niet mappen).

Seule l’utilisation du décodeur Märklin/Trix spécifique à l’article avec la configuration SW spécialement adaptée garantit une exploitation conforme de ces fonctions supplémentaires. L’utilisation d’autres composants pourrait entraîner des détériorations. Dit artikel beschikt over een decoder met de mtc21-stekker. De daarin aanwezige decoderuitgangen sturen de verschillende extra functies aan. Alleen bij het gebruik van de artikelspe-cifieke Märklin/Trix decoders met de speciaal afgestemde sw-configuratie, is een optimaal bedrijf van deze extra functies gegarandeerd. Het gebruik van andere componenten kan tot beschadigingen leiden. El artículo dispone de un decoder con interfaz mtc21. Las salidas de decoder que incorpora el artículo controlan diversas fun-ciones adicionales.
