28VoorwoordHartelijk dank voor uw aankoop van dit graskantmaaierhulpstuk van Makita. Dit hulpstuk is bedoeld om te worden bevestigd aan het multifunctionele aandrijfsysteem van Makita dat in deze gebruiksaanwijzing wordt genoemd. Lees voor gebruik deze gebruiksaanwijzing en de gebruiksaanwijzing van uw multifunctionele aandrijfsysteem aandachtig door. Hierdoor bent u in staat de best mogelijke resultaten te behalen die het graskantmaaierhulpstuk van Makita u kan bieden. Inhoud PaginaVoorwoord. 28Symbolen. 28Goedgekeurd aandrijfsysteem. 28Beschrijving van de onderdelen. 29Veiligheidsvoorzorgsmaatregelen. 29Bevestigen en instellen. 30Bediening. 31Inspectie en onderhoud. 31Opslag. 31Onderhoudsplanning. 32Problemen oplossen. 32Technische gegevens. 32EU-verklaring van conformiteit. 33Symbolen Hieronder staan de symbolen die op het hulpstuk en in deze gebruiksaanwijzing worden gebruikt.

U dient de betekenis ervan te kennen. Lees de gebruiksaanwijzing en volg deze op. Besteed bijzondere zorg en aandacht. Draag een veiligheidshelm, oog- en gehoorbescherming. Houd een afstand van ten minste 15 meter aan tussen het gereedschap en omstanders. Wees alert op rondvliegende voorwerpen. Gebruik nooit een metalen snijblad. Toegestaan maximumtoerentalEHBO(Alleen voor Europese landen) Dit gereedschap voldoet aan EU-richtlijnen. Goedgekeurd aandrijfsysteemDit hulpstuk is alleen goedgekeurd voor gebruik met het volgende aandrijfsysteem:EX2650LH Multifunctioneel aandrijfsysteem WAARSCHUWING: Gebruik het hulpstuk nooit met een niet-goedgekeurd aandrijfsysteem. Een niet-goedgekeurde combinatie van hulpstuk en aandrijfsysteem kan tot ernstig letsel leiden. Nederlands(Originele instructies).

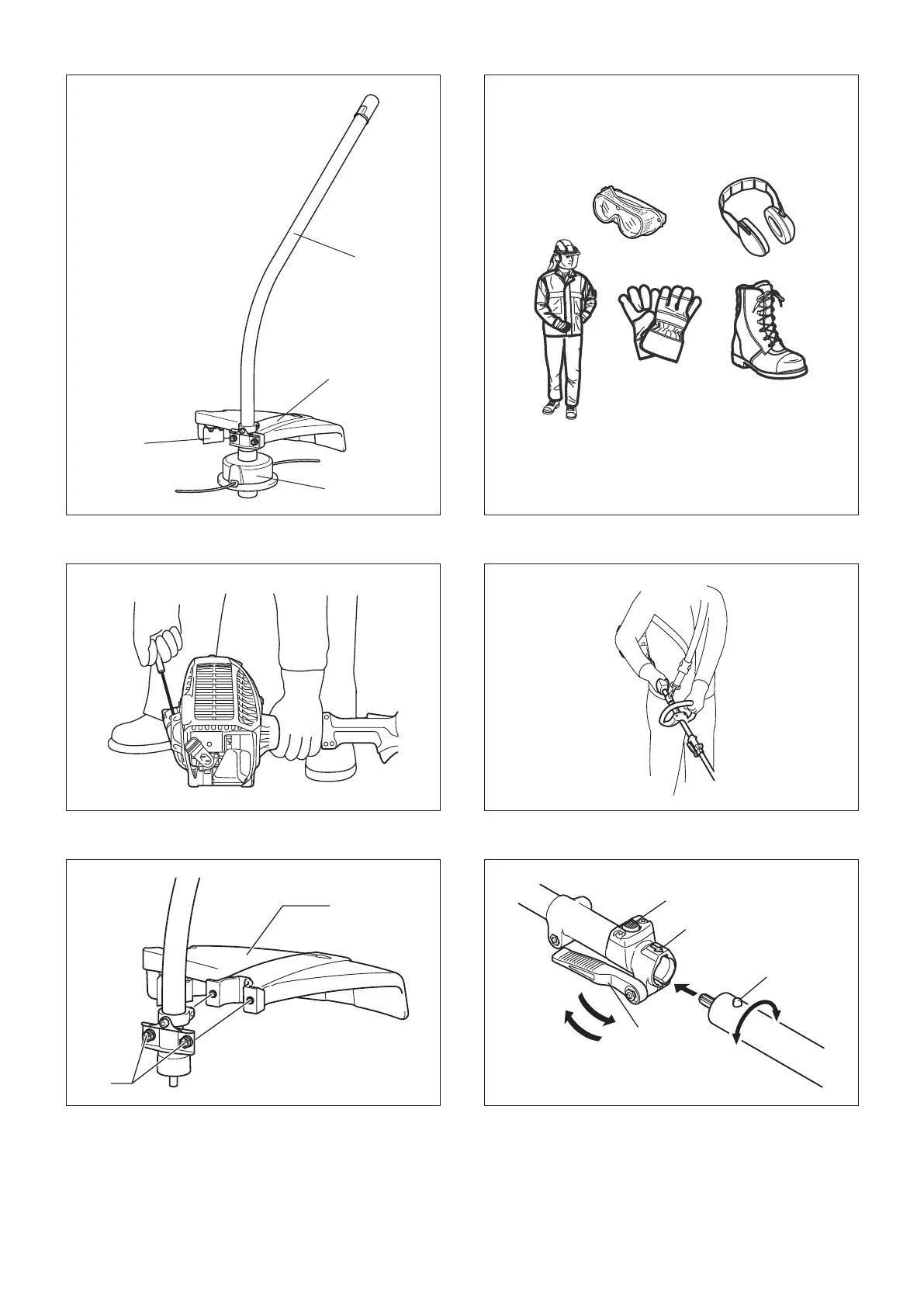

29Beschrijving van de onderdelen (zie afb. 1)De onderstaande nummers verwijzen naar de afbeelding. 1. As2. Beschermkap (beschermkap van snijgarnituur)3. Mesje4. Nylondraad-snijkop (voor graskantmaaier)Veiligheidsvoorzorgsmaatregelen WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle instructies in deze gebruiksaanwijzing en in de gebruiksaanwijzing van het aandrijfsysteem. Het niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. De termen “graskantmaaier” en “gereedschap” in de waarschuwingen en voorzorgsmaatregelen verwijzen naar de combinatie van het hulpstuk en het aandrijfsysteem. Gebruiksdoeleinden• Dit hulpstuk is uitsluitend ontworpen voor het maaien van gras en kleine onkruiden in combinatie met een goedgekeurd aandrijfsysteem.

Gebruik het hulpstuk nooit voor enig ander doel. Misbruik van het hulpstuk kan leiden tot ernstig letsel. Algemene voorzorgsmaatregelen• Alvorens de graskantmaaier te starten, leest u deze gebruiksaanwijzing en de gebruiksaanwijzing van het aandrijfsysteem om u bekend te maken met de juiste manier van omgaan met de graskantmaaier. • Leen het hulpstuk niet uit aan een persoon met onvoldoende ervaring met of kennis van het omgaan met een graskantmaaier. • Wanneer u het hulpstuk uitleent, geeft u altijd deze gebruiksaanwijzing erbij. • Sta niet toe dat kinderen of jonge mensen die jonger zijn dan 18 jaar de graskantmaaier gebruiken. Houd hen uit de buurt van de graskantmaaier. • Hanteer de graskantmaaier met de hoogstmogelijke zorg en aandacht. • Gebruik de graskantmaaier nooit na het gebruik van alcohol of drugs, of wanneer u zich moe of ziek voelt. • Probeer nooit het hulpstuk te wijzigen.

Persoonlijke-veiligheidsuitrusting• Draag een veiligheidshelm, veiligheidsbril en veiligheidshandschoenen om uzelf te beschermen tegen rondvliegend afval en vallende voorwerpen (zie afb. 2). • Draag gehoorbescherming, zoals oorbeschermers, om gehoorschade te voorkomen. • Draag geschikte kleding en schoenen waarmee veilig kan worden gewerkt, zoals een werkoverall en stevige schoenen met antislipzolen. Draag geen losse kleding of sieraden. Loshangende kleding, sieraden en lang haar kunnen verstrikt raken in bewegende delen. Veiligheid op de werkplek• Bedien het gereedschap alleen bij goed zicht en daglicht. Bedien het gereedschap niet in het donker of in mist. • Start en bedien de motor alleen buitenshuis op een goed geventileerde plaats. Gebruik in een gesloten ruimte of op een slecht geventileerde plaats kan leiden tot de dood als gevolg van verstikking of koolmonoxidevergiftiging.

• Tijdens gebruik mag u nooit op een instabiele of gladde ondergrond of op een steile helling staan. Let in de winter op ijs en sneeuw, en zorg er altijd voor dat u stevig staat. • Houd tijdens gebruik omstanders en dieren ten minste 15 meter uit de buurt van de graskantmaaier. Zet de motor uit zodra iemand dichterbij komt. • Onderzoek het werkgebied op stenen en andere massieve voorwerpen voordat u met de werkzaamheden begint. Deze kunnen worden opgeworpen en letsel of materiële schade veroorzaken. • WAARSCHUWING: Het gebruik van dit gereedschap kan stof opwerpen waarin chemische bestanddelen kunnen zitten die ziekten aan de luchtwegen of andere ziekten kunnen veroorzaken. Enkele voorbeelden van deze chemische bestanddelen zijn verbindingen die gevonden worden in pesticiden, insecticiden en herbiciden.

Om blootstelling aan deze chemische bestanddelen te verminderen, moeten de werkzaamheden uitgevoerd worden in een goed geventileerde werkomgeving en gebruikmakend van goedgekeurd beschermende hulpmiddelen, zoals stofmaskers die ontworpen zijn om microscopisch kleine deeltjes te lteren. In gebruik nemen• Alvorens het gereedschap te monteren of af te stellen, zet u de motor uit en verwijdert u de bougie. • Voordat u de motor start, inspecteert u het gereedschap op beschadigingen, losse schroeven/moeren en verkeerde montage. Controleer of alle bedieningshendels en -schakelaars gemakkelijk kunnen worden bediend. Maak de handgrepen schoon en droog. • Probeer nooit de motor te starten als het gereedschap beschadigd is of nog niet volledig gemonteerd is. Als u zich hier niet aan houdt, kan ernstig letsel ontstaan.

• Stel het schouderdraagstel en de handgreep af op de lichaamsgrootte van de gebruiker. De motor starten• Trek de persoonlijke veiligheidsuitrusting aan voordat u de motor start. • Start de motor op ten minste 3 meter afstand van de plaats waar u brandstof hebt bijgevuld. • Voordat u de motor start controleert u of zich geen personen of dieren binnen het werkgebied bevinden. • Wanneer u de motor start, controleert u dat de draaiende onderdelen uw lichaam en andere voorwerpen, zoals de grond, niet raken. Deze kunnen bij het starten gaan draaien en persoonlijk letsel, schade aan het gereedschap en/of materiële schade veroorzaken. • Zet het gereedschap op een stevige plaats op de grond. Zorg ervoor dat u een goede balans hebt en dat u stevig staat. • Houd het aandrijfsysteem met uw linkerhand stevig tegen de grond gedrukt en trek aan de trekstarthandgreep.

Ga nooit op de aandrijfas van het aandrijfsysteem staan (zie afb. 3). • Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem voor het starten van de motor. • Als de nylondraad-snijkop bij stationair toerental ronddraait, zet u de motor uit en verlaagt u het stationair toerental.

Bediening• In geval van nood zet u de motor onmiddellijk uit. • Als u tijdens gebruik een ongebruikelijke situatie opmerkt (bijv. geluid, trillingen), zet u de motor uit. Gebruik het gereedschap niet meer totdat de oorzaak is opgespoord en verholpen. • Het snijgarnituur blijft gedurende een korte tijd doordraaien nadat de gashendel van de motor is losgelaten. Raak het niet onmiddellijk aan. • Terwijl de motor slechts stationair loopt, maakt u het gereedschap vast aan het schouderdraagstel. • Gebruik tijdens het werk het schouderdraagstel. Houd het gereedschap stevig tegen uw rechterzij (zie afb. 4). • Houd de voorhandgreep met uw linkerhand vast, en houd de achterhandgreep met uw rechterhand vast, ongeacht of u links- of rechtshandig bent. Vouw uw vingers en duim om de handgrepen. • Probeer nooit de apparatuur met één hand te bedienen.

Als u de controle over het gereedschap verliest, kan dat leiden tot ernstig of fataal letsel. Om de kans op verwonding te verkleinen, houdt u uw handen en voeten uit de buurt van het snijgarnituur. • Reik niet te ver. Zorg altijd voor een stevige stand en goede lichaamsbalans. Kijk uit voor verborgen obstakels, zoals boomstronken, boomwortels en greppels, om te voorkomen dat u valt.

30• Nadat tegen het gereedschap is gestoten of het is gevallen, controleert u de conditie van het gereedschap voordat u de werkzaamheden hervat. Controleer het brandstofsysteem op brandstoekkage, en de bedieningselementen en veiligheidsvoorzieningen op een juiste werking. Als enige beschadiging zichtbaar is of u twijfelt, vraagt u een erkend Makita-servicecentrum om inspectie en reparatie. • Neem een pauze om te voorkomen dat u door vermoeidheid de controle over het gereedschap verliest. Wij adviseren u ieder uur 10 tot 20 minuten te rusten. • Wanneer u het gereedschap achterlaat, al is het maar even, zet u altijd de motor uit. Een onbeheerd gereedschap met een draaiende motor kan door onbevoegden worden gebruikt en tot een ernstig ongeval leiden. • Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem voor het juiste gebruik van de gashendel en vergrendelingsknop.

• Leg tijdens of na gebruik het warme gereedschap niet op droog gras of brandbare materialen. • Nooit een snijblad aanbrengen. Aanraking van het snijblad kan ernstig letsel veroorzaken. • Als gras of takken bekneld raken tussen het snijgarnituur en de beschermkap, zet u altijd de motor uit en trekt u de bougiekap eraf of verwijdert u de accu voordat u ze verwijdert. Als u dat toch doet, kan door onbedoeld draaien van het snijblad ernstig letsel ontstaan. • Controleer het snijgarnituur tijdens bedrijf veelvuldig op barsten of beschadigingen. Voordat u inspecteert, zet u de motor uit en wacht u tot het snijgarnituur volledig tot stilstand is gekomen. Vervang een beschadigd snijgarnituur onmiddellijk, ook wanneer het slechts oppervlakkige barsten vertoont.

Trillingen• Personen met een slechte bloedsomloop die worden blootgesteld aan sterke trillingen, kunnen verwondingen aan bloedvaten of het zenuwstelsel oplopen.

Trillingen kunnen de volgende symptomen veroorzaken in de vingers, handen of polsen: “slapen” (ongevoeligheid), tintellingen, pijn, stekend gevoel, veranderen van huidskleur of van de huid. Als een van deze symptomen zich voordoet, raadpleegt u uw huisarts. • Om de kans op deze “witte-vingerziekte” te verkleinen, houdt u uw handen warm tijdens het werk en onderhoudt u het gereedschap en de accessoires goed. Vervoer• Alvorens het gereedschap te vervoeren, zet u de motor uit en trekt u de bougiekap eraf. • Wanneer u het gereedschap vervoert, draagt u het horizontaal door de aandrijfas vast te pakken. Houd de hete uitlaatdemper uit de buurt van uw lichaam. • Wanneer u het gereedschap in een voertuig vervoert, zet u het goed vast om te voorkomen dat het omvalt. Als u dat niet doet, kan brandstof gemorst worden en kan het gereedschap en andere bagage beschadigd worden.

Onderhoud• Laat uw gereedschap onderhouden door ons erkende servicecentrum dat altijd uitsluitend gebruikmaakt van originele vervangingsonderdelen. Onjuiste reparatie en slecht onderhoud kan de levensduur van het gereedschap verkorten en de kans op ongevallen vergroten. • Voordat u enige onderhouds-, reparatie- of schoonmaakwerkzaamheden uitvoert aan het gereedschap, zet u altijd de motor uit en verwijdert u de bougie. Wacht totdat de motor is afgekoeld. • Om de kans op brand te verkleinen, mag u nooit onderhouds- of reparatiewerkzaamheden uitvoeren in de buurt van een vuur. • Verwijder altijd stof en vuil vanaf het gereedschap. Gebruik voor dit doel nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, vervormen of barsten van de kunststofdelen. • Draai na gebruik alle schroeven, bouten en moeren vast, uitgezonderd de stelschroeven van de carburateur.

• Probeer geen onderhoud of reparatie uit te voeren die niet in deze gebruiksaanwijzing of de gebruiksaanwijzing van het aandrijfsysteem wordt beschreven.

Vraag een erkend Makita-servicecentrum om dergelijke werkzaamheden uit te voeren. • Gebruik altijd uitsluitend originele vervangingsonderdelen en accessoires van Makita. Als u onderdelen of accessoire van derden gebruikt, kan het gereedschap defect raken, eigendommen worden beschadigd en/of ernstig letsel worden veroorzaakt. • Verzoek regelmatig een erkend Makita-servicecentrum om het gereedschap te inspecteren en onderhouden. Opslag• Alvorens het gereedschap op te bergen, voert u alle reinigings- en onderhoudswerkzaamheden uit. Verwijder de bougie. Tap de brandstof af nadat de motor afgekoeld is. • Berg het gereedschap op een droge en hoge of afgesloten plaats op, buiten bereik van kinderen. • Laat de machine nooit ergens tegenaan leunen, zoals tegen een muur. Anders kan deze plotseling omvallen en letsel veroorzaken. EHBO• Zorg dat er altijd een EHBO-doos in de buurt is.

Vervang onmiddellijk elk item dat uit de EHBO-doos is genomen. • Geef de volgende informatie wanneer u om hulp vraagt: - Plaats van het ongeval - Beschrijving van het ongeval - Aantal gewonden - Aard van de verwondingen - Uw naamBevestigen en instellen WAARSCHUWING:• Alvorens het gereedschap te monteren of af te stellen, zet u de motor uit en trekt u de bougiekap eraf. Als u dat niet doet, kan het snijgarnituur of andere onderdelen gaan ronddraaien en ernstig letsel veroorzaken. • Leg het gereedschap altijd op de grond wanneer u het monteert of instelt. Als u het gereedschap monteert of instelt terwijl het rechtop staat, kan ernstig letsel worden veroorzaakt. • Volg de waarschuwingen en veiligheidsvoorzorgsmaatregelen in het hoofdstuk “Veiligheidsvoorzorgsmaatregelen” op en raadpleeg de gebruiksaanwijzing van het aandrijfsysteem. De beschermkap aanbrengen (zie afb.

De beschermkap moet worden aangebracht om de nylondraad op de juiste lengte te houden en om de gebruiker te beschermen tegen opgeworpen stenen en vuil. Breng de beschermkap aan volgens de onderstaande stappen. 1. Plaats de beschermkap (A) zodanig dat de rib op de as valt in de groef van de beschermkap. 2. Draai de twee bouten (B) vast. Het hulpstuk aan een aandrijfsysteem bevestigen (zie afb. 6)Om het hulpstuk aan een aandrijfsysteem te bevestigen, volgt u de onderstaande stappen. 1. Zorg ervoor dat de vergrendelhendel (A) niet omlaag staat. 2. Lijn de pen (B) uit met de pijlmarkering (C). 3. Steek de as van het hulpstuk in de aandrijfas van het aandrijfsysteem tot de ontgrendeknop (D) omhoog komt. 4. Zet de vergrendelhendel (A) stevig omlaag, zoals afgebeeld. Om het hulpstuk te verwijderen, zet u de vergrendelhendel omhoog, drukt u de vergrendelknop in en trekt u de as eruit.

KENNISGEVING: Zet de vergrendelhendel (A) niet omlaag zonder dat de as van het hulpstuk erin is gestoken. Als u dit doet, kan de vergrendelhendel de ingang voor de aandrijfas te ver dichtknijpen en beschadigen. Een nylondraad-snijkop aanbrengen (zie afb. 7) LET OP: Raak het mesje in de beschermkap niet aan. Als u het mesje met blote handen aanraakt, kunt u zich verwonden. Breng een nylondraad-snijkop aan volgens de onderstaande stappen.

311. Steek de vergrendelsleutel (A) in het gat in de steunring (B). Draai hem rond terwijl u de de vergrendelsleutel naar binnen duwt tot ze zijn vergrendeld. 2. Schroef een nylondraad-snijkop (C) op de as door het rechtsom te draaien (D). Controleer of hij stevig is gemonteerd. 3. Haal de vergrendelsleutel (A) eruit. Om de nylondraad-snijkop eraf te halen, draait u hem linksom (E). Bediening WAARSCHUWING:• Als het snijgarnituur bij stationair toerental ronddraait, verlaagt u het stationair toerental. Anders komt het snijgarnituur niet tot stilstand wanneer de gashendel wordt losgelaten, waardoor ernstig letsel kan worden veroorzaakt. • Volg de waarschuwingen en veiligheidsvoorzorgsmaatregelen in het hoofdstuk “Veiligheidsvoorzorgsmaatregelen” op en raadpleeg de gebruiksaanwijzing van het aandrijfsysteem. Gebruik tijdens het werk de punt van de nylondraad om te maaien.

De nylondraad aanvoerenAls de nylondraad versleten en kort is geworden door het maaien, moet de gebruiker deze handmatig aanvoeren. Om de nylondraad aan te voeren, stoot u de snijkop tegen de grond terwijl deze ronddraait met ongeveer 6. 000 min-1. Opmerking: Als de nylondraad niet wordt aangevoerd, wikkelt u deze opnieuw op. Raadpleeg het hoofdstuk “Inspectie en onderhoud”. Inspectie en onderhoud WAARSCHUWING:• Alvorens het gereedschap te inspecteren of onderhouden, zet u de motor uit en trekt u de bougiekap eraf. Als u dat niet doet, kan het snijgarnituur of andere onderdelen gaan ronddraaien en ernstig letsel veroorzaken. • Leg het gereedschap altijd op de grond wanneer u het inspecteert of onderhoudt. Als u het gereedschap monteert of instelt terwijl het rechtop staat, kan ernstig letsel worden veroorzaakt.

De nylondraad opnieuw opwikkelen WAARSCHUWING: Controleer na het opnieuw opwikkelen van de nylondraad of de snijkop stevig op de behuizing is bevestigd. Anders kan de nylondraad-snijkop uit elkaar vliegen en ernstig persoonlijk letsel veroorzaken. Om de nylondraad opnieuw op te wikkelen, volgt u de onderstaande stappen. 1. Druk de vergrendelnokken (A) in en verwijder het deksel (B). Verwijder de resterende nylondraad (zie afb. 8). 2. Haak het midden van de nieuwe nylondraad in de inkeping in het midden van de draadspoel (C). Eén uiteinde van de nylondraad moet ongeveer 80 mm langer zijn dan het andere uiteinde (zie afb. 9). 3. Wikkel beide uiteinden stevig op de draadspoel in de richting aangegeven door pijl “RH” (D). “RH” geeft de wikkelrichting aan van graskantmaaiers die rechtsom draaien. 4. Wikkel op ongeveer 100 mm na de volledige draden op de spoel.

Haak de uiteinden tijdelijk in de inkepingen (E) (zie afb. 10). 5. Plaats de draadspoel zodanig in de behuizing dat de groeven en uitsteeksels op de draadspoel overeenkomen met die in de behuizing. 6. Maak nu de uiteinden van de nylondraad los uit hun tijdelijke positie en voer de nylondraden door de oogjes (F) zodat ze uit de behuizing steken (zie afb. 11). 7. Lijn het uitsteeksel (G) op de onderkant van het deksel uit met de sleuven (H) naar de oogjes. Druk daarna het deksel stevig op de behuizing zodat hij wordt vergrendeld. Controleer of de vergrendelnokken (A) zich volledig spreiden in het deksel (zie afb. 12). Bewegende delen smeren (zie afb. 13)KENNISGEVING: Houdt u aan de opgegeven frequentie en hoeveelheid vet. Als u dat niet doet, kunnen door onvoldoende smering de bewegende delen worden beschadigd.

Opslag WAARSCHUWING: Volg de waarschuwingen en veiligheidsvoorzorgsmaatregelen in het hoofdstuk “Veiligheidsvoorzorgsmaatregelen” op en raadpleeg de gebruiksaanwijzing van het aandrijfsysteem (zie afb. 14). Als het graskantmaaierhulpstuk los van het aandrijfsysteem wordt opgeborgen, brengt u de dop aan op het uiteinde van de as.

32OnderhoudsplanningFrequentie Vóór gebruik 25 uur Betre?ende paginaHele gereedschap Visueel inspecteren op beschadigde onderdelen31Alle bevestigingsbouten en -moerenVastdraaien31Aandrijfas Smeren31Aandrijfsysteem Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.Problemen oplossenProbleem Mogelijke oorzaak OplossingDe motor start niet. Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.De motor stopt korte tijd na het starten.Het maximumtoerental is begrensd.Het snijgarnituur draait niet. Zet de motor onmiddellijk uit!Het snijgarnituur is niet stevig bevestigd. Draai het snijgarnituur stevig vast.Een twijg zit klem tussen het snijgarnituur en de beschermkap.Verwijder het vreemde voorwerp.De aandrijving werkt niet goed. Vraag een erkend Makita-servicecentrum om het te inspecteren en repareren.Het gereedschap trilt abnormaal sterk.

Zet de motor onmiddellijk uit!Het snijgarnituur is kapot. Vervang het snijgarnituur door een nieuwe.Het snijgarnituur is niet stevig bevestigd. Draai het snijgarnituur stevig vast.Eén uiteinde van de nylondraden is gebroken en de snijkop is uit balans geraakt.Voer de nylondraad aan door de snijkop op de grond te stoten.De aandrijving werkt niet goed. Vraag een erkend Makita-servicecentrum om het te inspecteren en repareren.Het snijgarnituur stopt niet. Zet de motor onmiddellijk uit!Het aandrijfsysteem werkt niet goed. Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.De nylondraad wordt niet aangevoerd.

De nylondraad is opgebruikt of binnenin de draadspoel in de knoop geraakt.Wikkel de nylondraad opnieuw op.De nylondraad is niet op de juiste lengte afgesneden.Het mesje in de beschermkap is beschadigd of ontbreekt.Vraag een een erkend Makita-servicecentrum om het mesje te vervangen.De nylondraad steekt buiten de beschermkap uit.Wikkel de nylondraad opnieuw op.Technische gegevensModel ER400MPAfmetingen (l x b x h) mm 703 x 270 x 402Gewicht kg 0,5Maaidiameter mm 410
