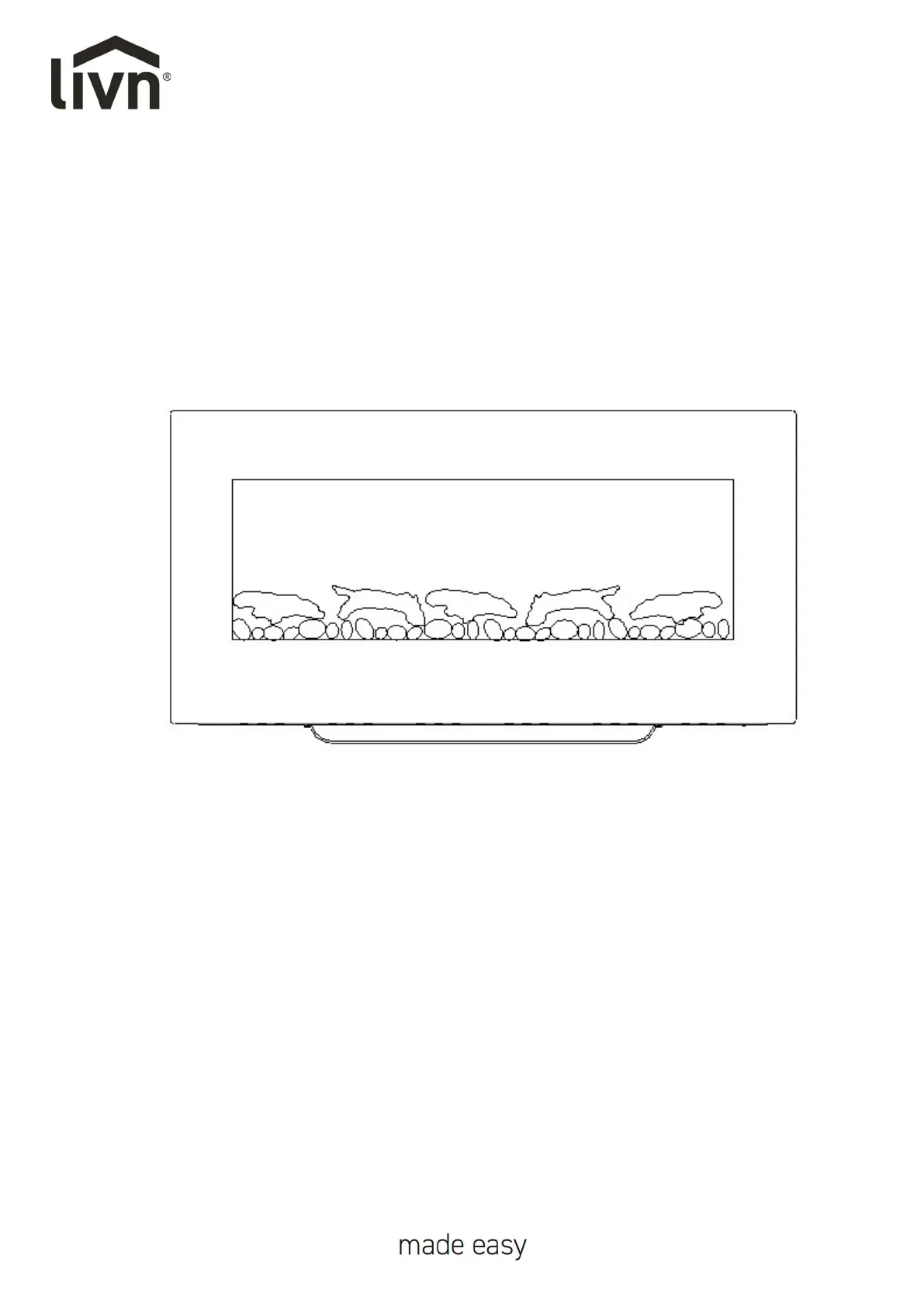

Livn Brixham Handleiding

13 NL HANDLEIDING Elektrische hanghaard met afstandsbediening Belangrijk: Lees deze montagehandleiding en gebruiksaanwijzing zorgvuldig door, voordat u de haard plaatst en in gebruik neemt. De handleiding moet bij de elektrische haard worden bewaard. In geval van verkoop aan derden moet deze handleiding worden meegeleverd. In geval van onjuist gebruik of het niet volgen van de veiligheidsvoorschriften wordt iedere aansprakelijkheid afgewezen en zal de garantie niet van toepassing zijn. Voor hulp of aanvullende informatie neem contact op met een erkende monteur, de helpdesk of uw aankoopadres. DEEL 1: WAARSCHUWINGEN & ELEKTRISCHE GEGEVENS 1.

1 Belangrijke veiligheidsinstructies Dit symbool waarschuwt u voor mogelijke gevaren die u en/of anderen kunnen doden of verwonden NOOIT DOEN: • Een beschadigde kachel installeren of gebruiken • Het verwarmingselement veranderen • De kachel gebruiken zonder volledig samenvoegen van alle onderdelen WAARSCHUWING. Onjuiste installatie, aanpassing, wijziging, service of onderhoud kan letsel of materiële schade veroorzaken. Raadpleeg voor informatie de handleiding die bij deze kachel zit. Voor hulp of meer informatie neem contact op met een erkende installateur, een servicecenter of uw dealer. WAARSCHUWING. Bij gebruik van elektrische kachels moeten de voorzorgsmaatregelen altijd zorgvuldig opgevolgd worden om het risico op brand, elektrische schok en persoonlijk letsel te beperken. • Gebruik deze kachel nooit in de onmiddellijke nabijheid van een bad, een douche of een zwembad.

• Schakel de elektrische haard pas in totdat het goed is geïnstalleerd, zoals beschreven in de handleiding. • Laat de elektrische haard nooit branden terwijl u weg bent. • Laat de elektrische haard nooit aangesloten op het stroomnet terwijl u weg bent. • De elektrische haard is bedoeld voor huishoudelijk gebruik en mag niet worden gebruikt voor industriële doeleinden. • Gebruik de elektrische haard niet met natte handen.

14 afgekoeld. • Maak de elektrische haard nooit schoon met agressieve schoonmaakmiddelen. • Gebruik nooit accessoires die niet zijn aanbevolen door Livn. Het kan gevaar opleveren voor de gebruiker of schade aan de elektrische haard. • Deze kachel moet worden geaard. Neem bij twijfel contact op met een hiervoor bevoegd persoon. • Om onbedoeld resetten van de thermische beveiliging te vermijden, dient dit toestel niet te worden verbonden aan een externe schakelinrichting, zoals een timer of verbonden circuit dat regelmatig aan en uit wordt geschakeld. Het toestel moet ten alle tijden direct aangesloten worden op een wandcontactdoos. • Deze kachel mag niet direct onder een stopcontact worden gemonteerd.

• Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis mits onder begeleiding of als ze goed worden geïnstrueerd over het gebruik van het apparaat op een veilige manier en ze begrijpen wat de gevaren zijn. • Kinderen mogen niet met het apparaat spelen. • Reiniging en onderhoud door kinderen boven de 8 jaar alleen onder toezicht. • Kinderen onder 3 jaar moeten worden weggehouden van de kachel tenzij onder continue begeleiding van een ouder. • Kinderen tussen 3 jaar en 8 jaar mogen alleen het apparaat aan/uit zetten, mits deze geïnstalleerd is zoals aangegeven in de handleiding en ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat op een veilige manier en begrijpen wat de mogelijke gevaren zijn.

Kinderen tussen 3 jaar en 8 jaar mogen het apparaat niet aansluiten, regelen of reinigen, of hier onderhoud op uitvoeren. • Sommige delen van dit apparaat kunnen zeer heet worden en brandwonden veroorzaken. Vooral kinderen en kwetsbare mensen moeten hiertegen beschermd worden door een verantwoord persoon. • Bedek nooit de kachel, dit om oververhitting te voorkomen.

• Dit gemarkeerde figuur betekent: “WAARSCHUWING: NIET BEDEKKEN”. • Gebruik de elektrische haard niet met een beschadigde stekker of snoer, na een storing, na een val of wanneer de haard op enige wijze is beschadigd. Controleer regelmatig of het snoer en de kachel geen beschadigingen hebben. • Als de voedingskabel is beschadigd, moet deze door de fabrikant, een erkend servicecentrum of een professioneel persoon worden gerepareerd. • Om de kans op brand uit te sluiten, houd alle brandbare materialen (waaronder meubels, gordijnen, textiel) op minimaal 1 meter afstand van het verwarmingselement. • Zorg ervoor dat het netsnoer nooit over scherpe randen gaat, in aanraking komt met hete oppervlakten of in de knoop komt. • Laat het netsnoer niet draaien onder tapijten, karpetten etc. • De stekker moet altijd bereikbaar blijven na installatie.

• Dompel het product nooit in water andere vloeistoffen. • Sluit de elektrische haard niet aan op een tijdschakelaar of een stroomvoorziening die regelmatig in- en uitschakelt door een programma. • Koppel de haard niet los van de stroom wanneer deze in werking is. Gebruik de functies van de afstandsbediening om de haard uit te schakelen en zorg ervoor dat de hoofdschakelaar in de OFF (“o”) positie staat, voordat u de stekker uit het stopcontact.

15 haalt. • Houd het elektra snoer weg van het verwarmingselement. Begeleid het elektra snoer nooit over de voorzijde van de haard. • Gebruik de haard niet in een ruimte waar explosieve stoffen bewaard worden (zoals petroleum). 1.2 Specificaties Model no.

16 DEEL 2: INSTALLATIE Benodigd gereedschap Magnetische schroevendraaier Boormachine Inhoud van de verpakking Montagematerialen, afstandsbediening, batterij, gebruikshandleiding, elektrische hanghaard 2.1 Uitpakken van de haard Waarschuwing! Gebruik het apparaat nooit als een van de onderdelen nat is geweest. Neem dan eerst contact op met een gekwalificeerd onderhoudstechnicus voor controle en/of vervanging van elektrische onderdelen indien nodig. Houd de plastic verpakking uit de buurt van kinderen. • Open de verpakking zorgvuldig en verwijder het schuim. • Verwijder de plastic zak. • Bewaar de originele verpakking voor toekomstig transport en/of opslag. • Controleer of alle accessoires aanwezig zijn voordat u de verpakking opbergt • Neem de elektrische haard niet in gebruik als 1 of meer onderdelen nat zijn.

Laat de onderdelen direct door een erkende monteur inspecteren en eventueel onderdelen vervangen. • Laat kleine kinderen niet in aanraking komen met de losse onderdelen tijden montage. • Het apparaat moet worden aangesloten op een geaard stopcontact en moet gemakkelijk toegankelijk zijn om te kunnen ontkoppelen. • Voor het beste resultaat, installeer de elektrische haard niet in direct zonlicht.

18 2.3 Montage hanghaard STAP 1. Zoek een veilige locatie. Minimale vrije ruimte aan de zijkanten moet ten minste 100 mm zijn; minimale afstand van de vloer moet minimaal 66mm zijn; minimale afstand tot het plafond moet minimaal 200mm zijn; minimale afstand van de voorkant moet minimaal 100 cm zijn. Kies een locatie in de buurt van een stopcontact zodat een verlengsnoer niet nodig is. Gebruik de haard niet direct onder een stopcontact. STAP 2. Kies een stevige en vlakke muur en plaats de montagebeugel op de gewenste positie. Markeer met een pen de 4 bevestigingsgaatjes van de beugel op de muur. 123 STAP 3. Met de vuurkist schuin gehouden, plaatst u de sleuven aan de achterkant van de vuurkist over de haken op de muurbevestigingsbeugel en drukt u voorzichtig de bovenkant van de haard tegen de muurbevestigingsbeugel.

19 STAP 4. Plaats de decoratieve kiezelstenen op het vlambed van de haard. Plaats de houtblokken op de kiezelstenen. STAP 5. Plaats voorzichtig beide haken van het glaspaneel in de sleuven aan de bovenkant aan de voorzijde van de haard. 2. Druk de twee stijlen van het glazen paneel in de vergrendelingssleuven bij de onderste hoeken van de voorzijde van de vuurhaard. OPMERKING: zorg ervoor dat de ‘post’ in de sleuven (slots) klikken. Hierdoor blijft het decoratieve glas op zijn plaats. Draai de ST4x10 machineschroeven door de glazen paneelhaken en in de schroefdraadgaten in de vuurhaard. Draai deze met de hand vast. Controleer de uitlijning van het glaspaneel en draai de schroeven stevig vast met een kruiskopschroevendraaier.

20 DEEL 3: BEDIENINGSVOORSCHRIFTEN De elektrische haard kan worden bediend door de schakelaars in de rechterbovenhoek aan de voorzijde van de elektrische haard of met de meegeleverde afstandsbediening. Zodra de elektrische haard is aangesloten op een geaard stopcontact, kan de Aan/Uit schakelaar worden ingeschakeld. Een pieptoon zal te horen zijn op het moment dat deze wordt ingeschakeld. Belangrijk! Om zowel de handmatige bediening als de afstandsbediening te kunnen gebruiken moet de aan/uit schakelaar op “aan” staan. Om oververhitting tegen te gaan, is er een vertraging van 10 seconden wanneer de verwarming wordt in- en uitgeschakeld. De LCD display van de elektrische haard ziet er als volgt uit: 3.1 Gebruiksaanwijzing handmatige bediening Belangrijk! De handmatige functietoets heeft niet dezelfde uitgebreide mogelijkheden als de afstandsbediening.

Het doel is om de belangrijkste functies te kunnen bedienen in geval de afstandsbediening verloren is. Gebruik de afstandsbediening om alle functies in- en uit te schakelen. HANDMATIGE AAN/UIT SCHAKELAAR Deze schakelaar zet de elektrische haard aan/uit. Deze knop moet naar de AAN (“|”) positie staan om de functies van de haard, inclusief de afstandsbediening te kunnen bedienen. Nadat de knop naar de AAN positie is gezet, zal een lange pieptoon te horen zijn. POWER ON/OFF KNOP Door het indrukken van deze knop worden de vlammen en de heater in of uitgeschakeld.

21 FLAME KNOP Door het indrukken van deze knop kan er gekozen worden tussen drie vlameffecten, of kan deze worden uitgezet. HEATER KNOP Door het indrukken van deze knop kan de heater worden ingeschakeld op 1000W of 2000W of worden uitgeschakeld. MOOD LIGHT Door het indrukken van deze knop kan één van de 14 achtergrondkleuren worden geselecteerd, of kan de achtergrondverlichting worden uitgezet. 3.2 Gebruiksaanwijzing afstandsbediening • Zorg ervoor dat de batterijen juist gemonteerd zijn in de afstandsbediening. • Het effectieve bereik van de afstandsbediening is tot 4 meter. Belangrijk! Dit is een afstandsbediening met thermostaat. De afstandsbediening dient ten alle tijden in dezelfde ruimte te zijn als waar de haard zich bevindt en geplaatst te worden op een vlakke ondergrond.

Daarnaast moet deze uit de buurt van de kachel worden geplaatst, zodat de hete lucht er niet op kan blazen en deze de thermostatische aflezing niet kan beïnvloeden.

22 ICOON TITEL FUNCTIE Power AAN/UIT Druk op deze knop om de haard in of uit te schakelen. Wanneer de unit moet worden uitgeschakeld maar de verwarming is ingeschakeld, zal er een afteltijd van 10 seconden worden weergegeven. Vlam Druk op deze knop om een van de drie vlamkleuren te selecteren, of om de vlam uit te schakelen. Temperatuur Druk op deze knop om de temperatuur in te stellen. Houd drie seconden ingedrukt om de temperatuureenheid te veranderen, °C of °F. Lage Verwarmings-stand Druk op deze knop om de 1000W verwarming in of uit te schakelen. Hoge Verwarmings-stand Druk op deze knop om de 2000W verwarming in of uit te schakelen. Smart Verwarming Druk op deze knop om de Smart Verwarmingsmodus in te schakelen. Timer Druk op deze knop om de timer te wisselen tussen 0,5 uur, 1 uur, 2 uur, 3 uur, 4 uur, 5 uur, 6 uur, 7 uur, 8 uur, 9 uur en uit.

Achtergrond-verlichting Druk op deze knop om een van de 14 achtergrondkleuren te selecteren of om de achtergrondverlichting uit te zetten. Vlambed Niet beschikbaar op dit model. Instellen dag en tijd 3. 2. 1 Om de dag en tijd in te stellen, druk op. De icoontjes MON tot SUN zullen gaan knipperen. Druk vervolgens op om een dag te selecteren. Op het LCD display zal daarna gaan knipperen. Gebruik de knoppen en om het uur in te stellen. Druk daarna op om naar de minuten te springen en deze in te stellen met en. Om de datum- en tijdinstellingen op te slaan en het instellingenscherm te verlaten, druk op (of doe gedurende 30 seconden niets). Opmerking: Door de “FLAME” knop gedurende 3 seconden ingedrukt te houden, wordt de pieptoon, wanneer u de toetsen van de afstandsbediening gebruikt, uitgeschakeld. Er zullen twee korte pieptonen klinken om aan te geven dat de instelling is voltooid.

23 dagen te selecteren. Wanneer de dag geselecteerd is, zal deze gaan knipperen. Druk vervolgens op de knop of om de geselecteerde dag(en) te bevestigen. Nu zal verwarmingsperiode 1 (P1) gaan knipperen. Er kunnen maximaal 3 warmteperiodes per dag worden ingesteld. 3. 2. 5 Het instellen van de verwarmingsperiode werkt als volgt: • Wanneer P1 knippert, druk op of. Begin met het instellen van de tijd waarop de verwarmingsfunctie AAN zal gaan. Druk op de knoppen en om het uur in te stellen. Gebruik de knop om naar de minuten te gaan, stel de minuten in met en. • Druk op om verder te gaan naar het instellen van de tijd waarop de verwarmingsfunctie UIT gaat. Deze tijd stelt u op dezelfde manier in zoals hierboven is beschreven voor het instellen van de AAN tijd. • Door op te drukken, worden de instellingen voor de verwarmingsperiode AAN/UIT P1 opgeslagen.

• P2 en P3 kunnen op dezelfde manier worden ingesteld. 3. 2. 6 Druk op en om de verwarmingsperioden P1-P3 in te stellen voor op andere dagen. Doe dit op dezelfde manier zoals hierboven is uitgelegd. 3. 2. 7 Als alle dagen zijn ingesteld, druk dan op of om de instellingen voor de Smart Verwarmingsmodus te voltooien. Het icoon zal zichtbaar zijn in het LCD display. 3. 2. 8 Druk op om de instellingen te verlaten. Controleren instellingen Smart Verwarmingsmodus 3. 2. 9 Druk op om de dag te selecteren waarop u de automatische verwarmingsperioden wilt controleren. 3. 2. 10 Druk op om de periode te selecteren en druk op om de aan/uit-tijd te controleren. 3. 2. 11 Wanneer u alle perioden heeft gecontroleerd, druk op om het controlescherm te verlaten.

12 Wanneer de afstandsbediening een snelle daling van de kamertemperatuur detecteert, wordt dit beoordeeld als een open raam. Het waarschuwingspictogram zal oplichten op het LCD scherm en de verwarmingsfunctie zal automatisch worden uitgeschakeld. 3. 2. 13 Wanneer de temperatuur binnen weer is gestegen of na een handmatige opheffing van de waarschuwing (via afstandsbediening), keert de verwarmingsfunctie terug naar de normale werking.

24 DEEL 4: ONDERHOUD Waarschuwing: Voordat onderhoud aan en/of het schoonmaken van de buitenzijde van de elektrische haard, moet de stekker uit het stopcontact worden gehaald. De elektrische haard even laten afkoelen, wanneer deze direct daarvoor heeft aangestaan. 4. 1 AFSTANDSBEDIENING Na 1 jaar wordt het aangeraden om de batterijen te vervangen. In de afstandsbediening gaan 3V-batterijen. Breng lege batterijen naar een inzamelpunt. 4. 2 Reiniging van de elektrische haard U kunt de buitenkant van de open haard met een zachte, vochtige, niet-pluizende doek. Gebruik geen schoonmaakmiddelen of gepolijste producten. Voor het verwijderen van vingerafdrukken of andere vlekken op de voorzijde van het glazen paneel, gebruik dan een zachte, vochtige, pluisvrije doek met een goede kwaliteit huishoudelijke glasreiniger.

De voorste ruit moet altijd volledig worden gedroogd met een schone, niet-pluizende doek of papieren handdoek. Let op: Gebruik geen schuurmiddelen op het glazen paneel. Spuit geen vloeistoffen direct op elk oppervlak van het toestel. Waarschuwing: een erkende monteur moet ander onderhoud uitvoeren. 4. 3 Milieu Gooi elektrische apparaten niet weg als ongesorteerd gemeentelijk afval, maar gebruik aparte inzamelingsvoorzieningen. Raadpleeg uw lokale overheid voor informatie over de collectie-systemen die beschikbaar zijn. Als elektrische apparaten worden weggegooid op stortplaatsen, kunnen gevaarlijke stoffen in het grondwater lekken en in de voedselketen terechtkomen, waardoor uw gezondheid en welzijn worden geschaad. Bij het vervangen van oude apparaten door nieuwe is de winkelier wettelijk verplicht om uw oude apparaat ten minste kosteloos terug te nemen voor verwijdering.
