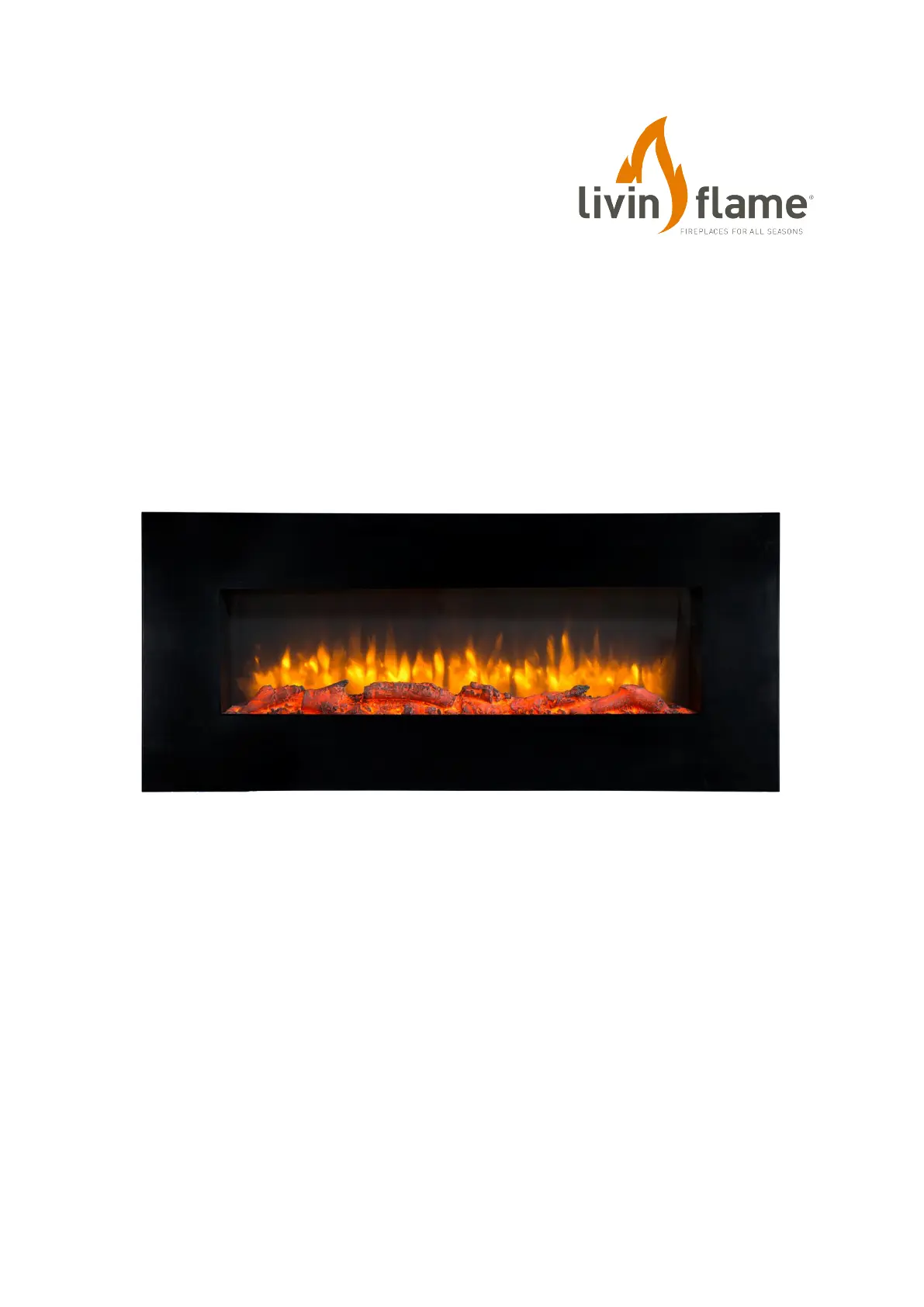

Livn Nottingham Handleiding

Montagehandleiding en gebruiksaanwijzing Nottingham Elektrische hanghaard met afstandsbediening Belangrijk: Lees deze montagehandleiding en gebruiksaanwijzing zorgvuldig door, voordat u de haard plaatst en in gebruik neemt. De handleiding moet bij de elektrische haard worden bewaard. In geval van verkoop aan derden moet deze handleiding worden meegeleverd. In geval van onjuist gebruik of het niet volgen van de veiligheidsvoorschriften wordt iedere aansprakelijkheid afgewezen en zal de garantie niet van toepassing zijn. Voor hulp of aanvullende informatie neem contact op met een erkende monteur, de helpdesk of uw aankoopadres.

2 DEEL 1: WAARSCHUWINGEN & ELEKTRISCHE GEGEVENS 1. 1 Belangrijke veiligheidsinstructies Dit symbool waarschuwt u voor mogelijke gevaren die u en/of anderen kunnen doden of verwonden NOOIT DOEN: • Een beschadigde kachel installeren of gebruiken • Het verwarmingselement veranderen • De kachel gebruiken zonder volledig samenvoegen van alle onderdelen WAARSCHUWING. Onjuiste installatie, aanpassing, wijziging, service of onderhoud kan letsel of materiële schade veroorzaken. Raadpleeg voor informatie de handleiding die bij deze kachel zit. Voor hulp of meer informatie neem contact op met een erkende installateur, een servicecenter of uw dealer. WAARSCHUWING. Bij gebruik van elektrische kachels moeten de voorzorgsmaatregelen altijd zorgvuldig opgevolgd worden om het risico op brand, elektrische schok en persoonlijk letsel te beperken.

• Gebruik deze kachel nooit in de onmiddellijke nabijheid van een bad, een douche of een zwembad. • Schakel de elektrische haard pas in totdat het goed is geïnstalleerd, zoals beschreven in de handleiding. • Laat de elektrische haard nooit branden terwijl u weg bent. • Laat de elektrische haard nooit aangesloten op het stroomnet terwijl u weg bent. • De elektrische haard is bedoeld voor huishoudelijk gebruik en mag niet worden gebruikt voor industriële doeleinden. • Gebruik de elektrische haard niet met natte handen. • Gebruik de elektrische haard niet buiten. • Gebruik de elektrische haard niet op of in de buurt van hete oppervlakten. • De elektrische haard mag pas schoon gemaakt worden, als de elektrische haard is ontkoppeld van het netstroom/stopcontact en als de elektrische haard volledig is afgekoeld. • Maak de elektrische haard nooit schoon met agressieve schoonmaakmiddelen.

• Gebruik nooit accessoires die niet zijn aanbevolen door de Livin’flame. Het kan gevaar opleveren voor de gebruiker of schade aan de elektrische haard. • Deze kachel moet worden geaard.

Neem bij twijfel contact op met een hiervoor bevoegd persoon. • Om onbedoeld resetten van de thermische beveiliging te vermijden, dient dit toestel niet te worden verbonden aan een externe schakelinrichting, zoals een timer of verbonden circuit dat regelmatig aan en uit wordt geschakeld. Het toestel moet ten alle tijden direct aangesloten worden op een wandcontactdoos. • Deze kachel mag niet direct onder een stopcontact worden gemonteerd. • Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis mits onder begeleiding of als ze goed worden geïnstrueerd over het gebruik van het apparaat op een veilige manier en ze begrijpen wat de gevaren zijn. • Kinderen mogen niet met het apparaat spelen.

3 • Reiniging en onderhoud door kinderen boven de 8 jaar alleen onder toezicht. • Kinderen onder 3 jaar moeten worden weggehouden van de kachel tenzij onder continue begeleiding van een ouder. • Kinderen tussen 3 jaar en 8 jaar mogen alleen het apparaat aan/uit zetten, mits deze geïnstalleerd is zoals aangegeven in de handleiding en ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat op een veilige manier en begrijpen wat de mogelijke gevaren zijn. Kinderen tussen 3 jaar en 8 jaar mogen het apparaat niet aansluiten, regelen of reinigen, of hier onderhoud op uitvoeren. • Sommige delen van dit apparaat kunnen zeer heet worden en brandwonden veroorzaken. Vooral kinderen en kwetsbare mensen moeten hiertegen beschermd worden door een verantwoord persoon. • Bedek nooit de kachel, dit om oververhitting te voorkomen.

• Dit gemarkeerde figuur betekent: “WAARSCHUWING: NIET BEDEKKEN”. • Gebruik de elektrische haard niet met een beschadigde stekker of snoer, na een storing, na een val of wanneer de haard op enige wijze is beschadigd. Controleer regelmatig of het snoer en de kachel geen beschadigingen hebben. • Als de voedingskabel is beschadigd, moet deze door de fabrikant, een erkend servicecentrum of een professioneel persoon worden gerepareerd. • Om de kans op brand uit te sluiten, houd alle brandbare materialen (waaronder meubels, gordijnen, textiel) op minimaal 1 meter afstand van het verwarmingselement. • Zorg ervoor dat het netsnoer nooit over scherpe randen gaat, in aanraking komt met hete oppervlakten of in de knoop komt. • Laat het netsnoer niet draaien onder tapijten, karpetten etc. • De stekker moet altijd bereikbaar blijven na installatie.

• Dompel het product nooit in water andere vloeistoffen. • Sluit de elektrische haard niet aan op een tijdschakelaar of een stroomvoorziening die regelmatig in- en uitschakelt door een programma. • Koppel de haard niet los van de stroom wanneer deze in werking is.

Gebruik de functies van de afstandsbediening om de haard uit te schakelen en zorg ervoor dat de hoofdschakelaar in de OFF (“o”) positie staat, voordat u de stekker uit het stopcontact haalt. • Houd het elektra snoer weg van het verwarmingselement. Begeleid het elektra snoer nooit over de voorzijde van de haard. • Gebruik de haard niet in een ruimte waar explosieve stoffen bewaard worden (zoals petroleum). 1. 2 Specificaties Model no. Nottingham (EM202C) Voedingsspanning: 220-240 V AC, 50 Hz Maximaal verbruik: 2kW Verbruik van vlameffect: 18W (LED 14W + Motor voor vlam 4W) Verbruik van achtergrondverlichting: DC12V, Max 1W, 0,08A Afmetingen in mm: 1280 L x 138 B x 550 H Warmte opbrengst: Nominale warmteopbrengst (Pnom): 2KW Minimale warmteopbrengst (stand 1) (indicative) (Pmin): 1KW Maximale warmteopbrengst (stand 2) (Pmax): 2KW.

Gebruik het apparaat nooit als een van de onderdelen nat is geweest. Neem dan eerst contact op met een gekwalificeerd onderhoudstechnicus voor controle en/of vervanging van elektrische onderdelen indien nodig. Houd de plastic verpakking uit de buurt van kinderen. • Open de verpakking zorgvuldig en verwijder het schuim. • Verwijder de plastic zak. • Bewaar de originele verpakking voor toekomstig transport en/of opslag. • Controleer of alle accessoires aanwezig zijn voordat u de verpakking opbergt • Neem de elektrische haard niet in gebruik als 1 of meer onderdelen nat zijn. Laat de onderdelen direct door een erkende monteur inspecteren en eventueel onderdelen vervangen. • Laat kleine kinderen niet in aanraking komen met de losse onderdelen tijden montage. • Het apparaat moet worden aangesloten op een geaard stopcontact en moet gemakkelijk toegankelijk zijn om te kunnen ontkoppelen.

5 2.2 Montage hanghaard • Het is aanbevolen dat minstens 2 of meer mensen de elektrische haard installeren. • Zet de elektrische haard pas aan nadat het apparaat goed is aangesloten en de instructies volledig zijn gelezen. • De elektrische haard moet in de buurt worden geplaatst bij een geschikt, geaard stopcontact. Het stopcontact moet gemakkelijk toegankelijk zijn. STAP 1. Zoek een veilige locatie. Minimale vrije ruimte aan elke kant (boven, links, rechts) moet ten minste 200 mm zijn; minimale afstand van de vloer moet minimaal 400mm zijn; minimale afstand van de voorkant moet minimaal 100 cm zijn. Kies een locatie in de buurt van een stopcontact zodat een verlengsnoer niet nodig is. Gebruik de haard niet direct onder een stopcontact.

6 STAP 2. Kies een stevige en vlakke muur en plaats de montagebeugel op de gewenste positie. Markeer met een pen de 6 bevestigingsgaatjes van de beugel op de muur. STAP 3. Houd de haard voor de beugel en zet hem vast met de meegeleverde schroef (nummer 2) STAP 4. 1. Haak voorzichtig het glaspaneel aan de bovenzijde van de sfeerhaard. 2. Druk de onderkant van het glaspaneel in de sfeerhaard, waardoor deze vast komt te zitten. Belangrijk: Zorg ervoor dat de glasplaat in de sfeerhaard wordt geklikt.

7 DEEL 3: BEDIENINGSVOORSCHRIFTEN De elektrische haard kan worden bediend door de schakelaars aan de rechter bovenzijde aan de voorkant van de elektrische haard of met de meegeleverde afstandsbediening. Zodra de elektrische haard is aangesloten op een geaard stopcontact, kan de Aan/Uit schakelaar worden ingeschakeld. Een pieptoon zal te horen zijn op het moment dat deze wordt ingeschakeld. Belangrijk! Om zowel de handmatige bediening als de afstandsbediening te kunnen gebruiken moet de aan/uit schakelaar op “aan” staan. Om oververhitting tegen te gaan, is er een vertraging van 10 seconden wanneer de verwarming wordt in- en uitgeschakeld. 3.1 Gebruiksaanwijzing handmatige bediening Belangrijk! De handmatige functietoets heeft niet dezelfde uitgebreide mogelijkheden als de afstandsbediening.

Het doel is om de belangrijkste functies te kunnen bedienen in geval de afstandsbediening verloren is. Gebruik de afstandsbediening om alle functies in- en uit te schakelen. HANDMATIGE AAN/UIT SCHAKELAAR Deze schakelaar zet de elektrische haard aan/uit. Deze knop moet naar de AAN positie staan om de functies van de haard, inclusief de afstandsbediening, te kunnen bedienen. LIGHTS ON/OFF Druk op "LIGHTS ON/OFF" om zowel de vlam als de achtergrondverlichting tegelijkertijd aan of uit te zetten. FLAME KNOP Door het indrukken van de vlam (Flame) knop kunnen de vlamkleureffecten gekozen worden. Deze schakelaar moet in de “AAN”-stand staan om alle functies, inclusief de afstandsbediening, te laten werken. MOOD LIGHT KNOP Met deze knop kan de kleur van de achtergrondverlichting van de haard worden ingesteld.

8 3. 2 Gebruiksaanwijzing afstandsbediening • Zorg ervoor dat de batterijen juist gemonteerd zijn in de afstandsbediening. • Het effectieve bereik van de afstandsbediening is tot 4 meter. Belangrijk. Dit is een afstandsbediening met thermostaat. De afstandsbediening dient ten alle tijden in dezelfde ruimte te zijn als waar de haard zich bevindt en geplaatst te worden op een vlakke ondergrond. Daarnaast moet deze uit de buurt van de kachel worden geplaatst, zodat de hete lucht er niet op kan blazen en de thermostatische aflezing niet kan beïnvloeden. De communicatie frequentie tussen de afstandsbediening en haard is automatisch vooringesteld. Mocht de verbinding zijn verbroken volg dan stap 3. 2. 34. Stand-by functie afstandsbediening 3. 2. 1 Het display rechts geeft het beeld aan als de afstandsbediening in stand-by staat. Aan- uit zetten van de haard 3. 2.

2 Druk op om de haard met het vlameffect aan te zetten of om de haard uit de zetten. 3. 2. 3 Druk op om de haard met het vlameffect aan of uit te zetten met de dagelijks of wekelijkse modus. Vlameffect 3. 2. 4 Druk om de vlaminstellingen aan te passen 3. 2. 5 Druk op de ‘←’ of ‘→’ knop om een van de drie vlaminstellingen te selecteren. 3. 2. 6 Druk op de ‘+’ en ‘-’ knop om een van de 5 vlam intensiteiten te selecteren of uit te zetten. Achtergrondverlichting 3. 2. 7 Druk op om in het menu achtergrondverlichting te komen. 3. 2. 8 Druk op ‘←’ en ‘→’ om een van de 13 verschillende achtergrondkleuren te selecteren. 3. 2. 9 Druk op de ‘+’ en ‘-’ knop om een van de 5 licht intensiteiten te selecteren of deze uit te zetten. Standaard instellingen 3. 2. 10 De standaard instellingen zijn de fabrieksinstellingen.

Als deze niet zijn ingesteld druk dan op de knop totdat in beeld komt in de rechterbovenhoek. 3. 2. 11 Druk op de ‘+’ en ‘-’ knop om de temperatuur instellingen te wijzigen. U kunt het beste de volgende insteltemperaturen kiezen van 17°C tot 25°C. 3. 2.

9 Belangrijk: de warmtefunctie schakelt zich automatisch uit zodra de gewenste temperatuur in de ruimte is bereikt. Aftel Timer Belangrijk: Deze instelling is alleen mogelijk in de Normale modus. Hiermee kan het apparaat na een bepaalde tijd in stand-by gaan. 3. 2. 13 Druk op om door de instellingen tussen OFF en 0,5 uur tot 9 uur te scrollen. Het timerlogo en de tijd zullen zichtbaar worden in het scherm. De heater moet in de ‘Aan’ positie staan om de stand-by modus in te schakelen. Instellen van datum, tijd en comfortabele temperatuur 3. 2. 14 Druk op om de afstandsbediening in te schakelen. Houd de knop voor 3 seconden ingedrukt. 3. 2. 15 Druk op de ‘←’ of ‘→’ knop om de dag, tijd en de comfortabele temperatuur in te stellen. Het getal dat wordt aangepast, wordt in de display gemarkeerd. 3. 2.

16 Door op de knoppen ‘+’ en ‘-’ te klikken wordt het getal aangepast: • Tijdzone – 24 uurs systeem. • Selecteer de comfort warmte tussen de 15 en 25 graden. • U kunt kiezen tussen Celsius en graden Fahrenheit. Dagelijkse timer functie 3. 2. 17 De volgende tijdszone zijn de standaard instellingen, deze kunt u desgewenst aanpassen. 06:00 tot 08:30 17:00 tot 22:00. 3. 2. 18 Druk op tot te in de rechterbovenhoek van het display tevoorschijn komt. Dan komt u in het menu van de dagelijkse timer functie. 3. 2. 19 Houd de knop voor 6 seconden ingedrukt om het dagelijkse timer menu te openen. Je kunt maximaal drie tijdmenu’s instellen. • Druk op de ‘←’ of ‘→’ knop om te kiezen voor uren en minuten, druk ‘+’ or ‘-’ om de tijd in te stellen. • Minuten kunnen worden verhoogd of verlaagd met 15 minuten per druk op de knop.

10 Week Timer Heating 3. 2. 23 Onderstaande tijdszones zijn de standaard instellingen, deze kunt u des gewenst aanpassen. Van Maandag (Mo) tot Vrijdag (Fr) 06:00 tot 08:30 17:00 tot 22:00 Van Zaterdag (Sa) tot Zondag (Su) 06:30 tot 09:30 11:00 tot 13:00 17:00 tot 22:00 3. 2. 24 Druk op tot tevoorschijn komt in de rechterbovenhoek van de display. Dan komt u in het menu van de wekelijkse timer functie. 3. 2. 25 Houd 6 seconden om het wekelijkse timer menu te openen. • Druk op de ‘←’ of ‘→’ knoppen om de cursor (een flikkerende onderstreping) te bewegen, druk op om voor de overeenkomende dag de instelling te selecteren (teken wordt gemarkeerd) of te annuleren (teken wordt niet gemarkeerd). Meerdere dagen kunnen samen worden geselecteerd. • Druk op de ‘→’ knop om de cursor naar de tijd instellingen te verplaatsen.

Druk op ‘←’ of ‘→’ om het uur of minuten te selecteren die je wil wijzigen, druk wanneer je het getal hebt geselecteerd dat je wil veranderen op ‘+’ of ‘-’ om het gewenste getal te selecteren. • Max 3 verwarmingsperioden per dag. • Minuten kunnen worden verhoogd of verlaagd met 15 minuten per druk op de knop. • Druk op om de verwarmingstijd voor de geselecteerde dag(en) in te stellen en terug te keren naar de weekregel. • Houd 3 seconden ingedrukt of wacht 10 seconden om de instellingen op te slaan en de instellingen voor de verwarmingstijd te verlaten. 3. 2. 26 Druk op , ‘←’ en ‘→’ om de instellingen van uw weektimer te controleren. 3. 2. 27 Als de verwarmingsfunctie uitgezet dient te worden, is het noodzakelijk om eerst weer naar de normale modus terug te gaan. Daarna kan de warmtefunctie worden uitgezet. Geavanceerde Modus (A) 3. 2.

11 Detectie van ramen open 3. 2. 32 Als de afstandsbediening veel luchtstroom in de ruimte detecteert, zal deze de waarschuwing ‘window open’ tonen. De warmtefunctie wordt dan automatisch uitgeschakeld. 3. 2. 33 Wanneer de temperatuur binnen weer is gestegen of na een handmatige opheffing van de waarschuwing (via afstandsbediening), keert de verwarmingsfunctie terug naar de normale werking. Instellen van frequentie tussen haard en afstandsbediening 3. 2. 34 De onderstaande bewerkingen moeten worden uitgevoerd voor het programmeren, wanneer wordt overgeschakeld naar een nieuwe afstandsbediening of als het apparaat niet kan worden bediend door de afstandsbediening: • Houd de reset-knop op het apparaat gedurende 3 seconden ingedrukt (penpunt kan nodig zijn) tot u 3 korte pieptonen hoort van het apparaat, laat dan de knop los.

• Druk op de knop op de afstandsbediening, het programmeren is voltooid als u een lang geluidssignaal hoort van het apparaat. 3. 2. 35 Het resetten van de code voor afstandsbediening is noodzakelijk als het apparaat verkeerd werkt of de afstandsbediening niet correct werkt. • Open de achterklep van de afstandsbediening. • Druk op de Reset-knop op de afstandsbediening (zie afbeelding rechts) • Volg de stappen 3. 2. 34 De thermische uitschakeling opnieuw instellen 3. 2. 36 Het apparaat is uitgerust met een elektronische veiligheidscontrole (E. S. ). Dit is een veiligheidsinrichting die de warmtefunctie uitschakelt wanneer het apparaat om welke reden dan ook oververhit raakt, b. v. wanneer deze is afgedekt. Als de kachel stopt met werken terwijl het vlameffect normaal blijft werken, betekent dit dat de elektrische veiligheidscontrole is ingesteld. De E. S.

-regeling kan pas opnieuw worden ingesteld nadat het apparaat is afgekoeld en het apparaat is gereset. Opnieuw instellen van de elektronische veiligheidscontrole gaat als volgt: 3. 2.

37 Schakel het apparaat uit (handmatige aan / uit-schakelaar) en laat het ongeveer 10-15 minuten uitgeschakeld. 3. 2. 38 Verwijder elke obstructie van de uitlaat van de ventilatorkachel of ventilatorbladen, enz. Zorg ervoor dat de stroomtoevoer wordt losgekoppeld terwijl de stekker in het stopcontact zit. 3. 2. 39 Schakel het apparaat opnieuw in en de elektronische veiligheidscontrole zal opnieuw worden ingesteld. 3. 2. 40 Controleer of het apparaat correct werkt.

12 DEEL 4: ONDERHOUD Waarschuwing: Voordat onderhoud aan en/of het schoonmaken van de buitenzijde van de elektrische haard, moet de stekker uit het stopcontact worden gehaald. De elektrische haard even laten afkoelen, wanneer deze direct daarvoor heeft aangestaan. 4. 1 AFSTANDSBEDIENING Volle batterij Halfvolle batterij Batterijen zijn leeg en dienen direct vervangen te worden Na 1 jaar wordt het aangeraden om de batterijen te vervangen. In de afstandsbediening gaan AAA-batterijen. Breng lege batterijen naar een inzamelpunt. 4. 2 Reiniging van de elektrische haard U kunt de buitenkant van de open haard met een zachte, vochtige, niet-pluizende doek. Gebruik geen schoonmaakmiddelen of gepolijste producten.

Voor het verwijderen van vingerafdrukken of andere vlekken op de voorzijde van het glazen paneel, gebruik dan een zachte, vochtige, pluisvrije doek met een goede kwaliteit huishoudelijke glasreiniger. De voorste ruit moet altijd volledig worden gedroogd met een schone, niet-pluizende doek of papieren handdoek. Let op: Gebruik geen schuurmiddelen op het glazen paneel. Spuit geen vloeistoffen direct op elk oppervlak van het toestel. Waarschuwing: een erkende monteur moet ander onderhoud uitvoeren. 4. 3 Milieu Gooi elektrische apparaten niet weg als ongesorteerd gemeentelijk afval, maar gebruik aparte inzamelingsvoorzieningen. Raadpleeg uw lokale overheid voor informatie over de collectie-systemen die beschikbaar zijn.

Als elektrische apparaten worden weggegooid op stortplaatsen, kunnen gevaarlijke stoffen in het grondwater lekken en in de voedselketen terechtkomen, waardoor uw gezondheid en welzijn worden geschaad. Bij het vervangen van oude apparaten door nieuwe is de winkelier wettelijk verplicht om uw oude apparaat ten minste kosteloos terug te nemen voor verwijdering.
