Livarno Lux IAN 110474 Handleiding

LIVARNO LUX LSS 520 A1 Nederlands - 51 Inleiding Hartelijk dank voor uw keuze van een product van LIVARNO LUX. Beoogd gebruik Deze LED-schijnwerper op zonne-energie is niet bedoeld voor zakelijk of commercieel gebruik. Hij is geschikt voor gebruik buitenshuis, met name voor plaatsen waar geen stroomaansluiting beschikbaar is (bijv. tuinhuisje of garage). De ingebouwde LED-verlichtingseenheid zorgt voor goede verlichting. De bewegingsmelder neemt bewegingen waar en schakelt de LED-schijnwerper op zonne-energie automatisch in en uit. Het apparaat voldoet aan alle relevante normen en standaards voor CE-conformiteit. Wanneer er een wijziging aan de LED-schijnwerper op zonne-energie wordt aangebracht die niet door de fabrikant is goedgekeurd, wordt de overeenstemming met deze normen niet langer gegarandeerd. Inhoud van de verpakking Neem het apparaat en alle accessoires uit de verpakking.

Verwijder alle verpakkingsmaterialen en controleer of alle onderdelen volledig en onbeschadigd zijn. Als de inhoud van de verpakking onvolledig of beschadigd is, neem dan contact op met de leverancier.  LED-schijnwerper op zonne-energie LSS 520 A1  Zonnepaneel  Montagemateriaal voor LED-schijnwerper op zonne-energie (2 grote schroeven en 2 grote pluggen)  Montagemateriaal voor zonnepaneel (4 kleine schroeven en 4 kleine pluggen)  Gebruikershandleiding met veiligheidsinformatie Deze gebruikershandleiding is voorzien van een uitklapbare cover. Op de binnenzijde van de cover staat een tekening van de LED-schijnwerper op zonne-energie met cijfers.

LIVARNO LUX LSS 520 A1 Nederlands - 53 Zwenkhoeken (mechanisch): ca. 150° horizontaal / ca. 180° verticaal Verlichtingsduur (instelbaar): ca. 10 sec +/- 5 sec tot 4 min +/- 1 min De technische specificaties en het design kunnen zonder voorafgaande kennisgeving worden gewijzigd. Veiligheidsinformatie Lees voor het eerste gebruik van de LED-schijnwerper op zonne-energie (1) de volgende instructies aandachtig door, en neem alle veiligheidswaarschuwingen in acht, ook wanneer u met het gebruik van elektronische apparatuur vertrouwd bent. Bewaar deze gebruikershandleiding zorgvuldig, zodat u deze later nog eens kunt raadplegen. Wanneer u de LED-schijnwerper op zonne-energie (1) aan iemand anders doorgeeft, dient u deze gebruikershandleiding mee te leveren. GEVAAR.

Dit symbool, met het woord 'GEVAAR', wijst op een mogelijk gevaarlijke situatie die, indien deze niet wordt vermeden, tot ernstig letsel of zelfs de dood kan leiden. WAARSCHUWING. Dit symbool, met het woord 'WAARSCHUWING', duidt op belangrijke informatie voor het veilige gebruik van de LED-schijnwerper op zonne-energie (1) en ter bescherming van de gebruiker. Dit symbool duidt op overige informatie met betrekking tot de veiligheid. Brandgevaar: Monteer de LED-schijnwerper op zonne-energie (1) op minstens 0,5m afstand van de te belichten materialen. Overmatige warmteontwikkeling kan leiden tot brand. Gesprongen behuizing moet worden vervangen. GEVAAR. Elektrische apparatuur hoort niet in de handen van kinderen. Ook mensen met geestelijke, sensorische of motorische beperkingen moeten elektrische apparatuur alleen gebruiken, als dit binnen hun mogelijkheden valt.

Houd kinderen tijdens de montage van de LED-schijnwerper op zonne-energie (1) weg van de werkplek. De inhoud van de verpakking bevat vele kleine onderdelen. Als deze worden ingeslikt, kan dit levensgevaarlijk zijn. Kinderen kunnen mogelijke gevaren niet altijd goed herkennen. Houd ook de verpakkingsfolie uit de buurt van kinderen. Deze levert verstikkingsgevaar op.

LIVARNO LUX LSS 520 A1 54 - Nederlands GEVAAR. Schakel de LED-schijnwerper op zonne-energie (1) direct uit, indien u rookontwikkeling, vreemde geluiden of geuren opmerkt. In deze gevallen mag het apparaat niet meer worden gebruikt, voordat het door een vakman is gecontroleerd. Adem in geen geval rook in van een brandend apparaat. Mocht u per ongeluk toch rook ingeademd hebben, neem dan contact op met een arts. Het inademen van rook kan de gezondheid schaden. GEVAAR. De behuizing van de LED-schijnwerper op zonne-energie (1) en het zonnepaneel (7) mogen niet worden beschadigd. Een beschadigde behuizing is een gezondheidsrisico. GEVAAR. Gebruik de LED-schijnwerper op zonne-energie (1) niet in omgevingen, die brandbare gassen, dampen of stoffen bevatten. Er bestaat gevaar voor explosies. GEVAAR.

Gebruik nooit optische instrumenten, zoals bijvoorbeeld een vergrootglas, om direct in de lichtbundel te kijken. Dit kan leiden tot oogbeschadigingen. Mocht u een vermoeden van oogbeschadiging hebben, neem dan contact op met een arts. WAARSCHUWING. Het is niet toegestaan om voorwerpen op te hangen aan de LED-schijnwerper op zonne-energie (1) of aan het zonnepaneel (7). De behuizing is niet geschikt om gewicht te dragen. De LED-schijnwerper op zonne-energie (1) of het zonnepaneel (7) kunnen hierdoor beschadigd raken. Auteursrecht De inhoud van deze gebruikershandleiding wordt auteursrechtelijk beschermd en uitsluitend als informatiebron aan de lezer beschikbaar gesteld. Het kopiëren of verveelvoudigen van gegevens en informatie is niet toegestaan zonder de uitdrukkelijke schriftelijke toestemming van de auteur. Dit geldt ook voor het commerciële gebruik van de inhoud en gegevens.

Controleer de LED-schijnwerper op zonne-energie (1) op beschadigingen. Als de LED-schijnwerper op zonne-energie (1) beschadigd is, mag hij niet in gebruik worden genomen. Laad de ingebouwde Li-ionbatterij voor het eerste gebruik volledig op. Let erop, dat de aan-/uitschakelaar (2) op "OFF" staat. De oplaadduur is afhankelijk van de hoeveelheid invallend zonlicht. Een oplaadcyclus duurt ongeveer 3 dagen bij helder weer (bij steeds 4 uur en ongeveer 60. 000 lux).

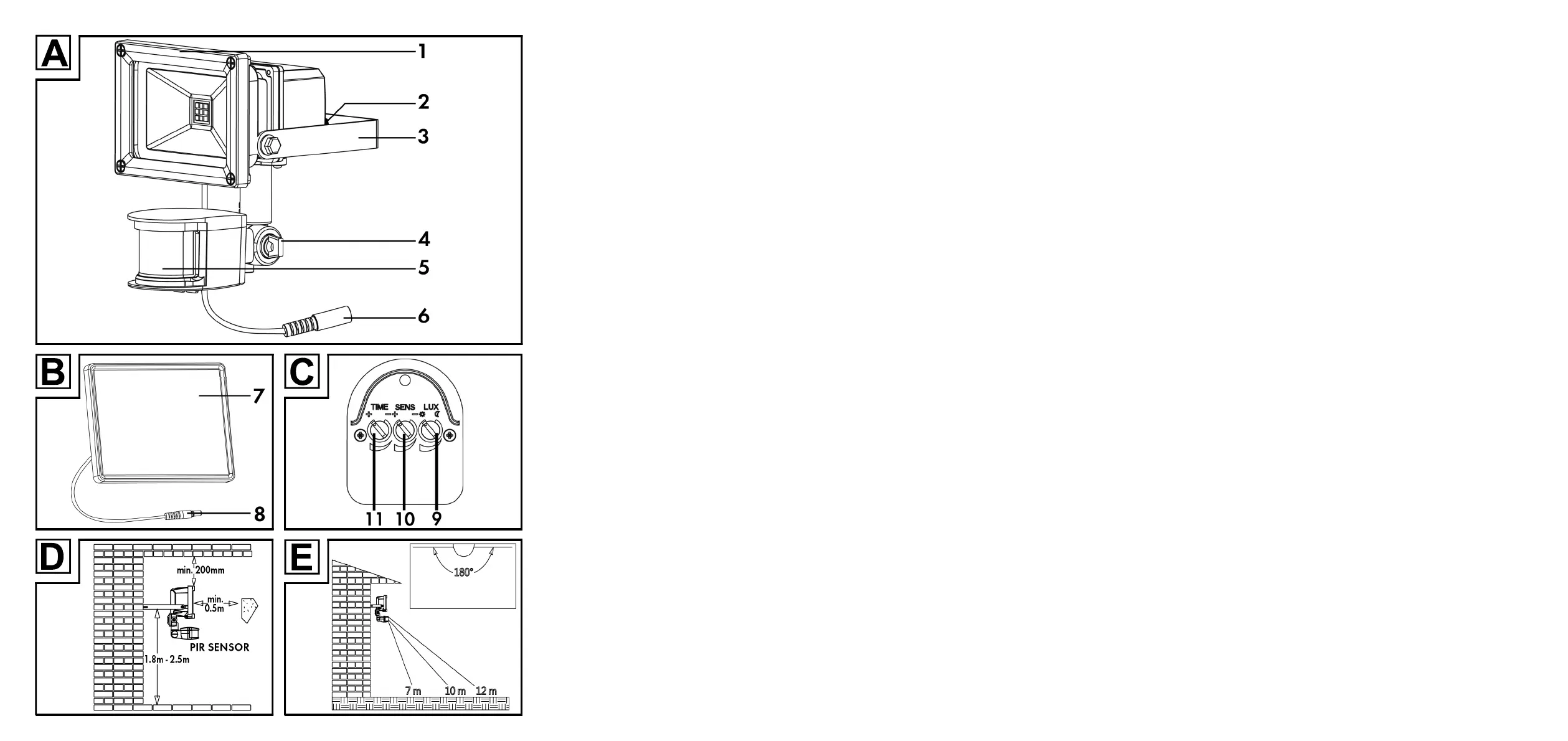

LIVARNO LUX LSS 520 A1 Nederlands - 55 De juiste locatie voor de montage Kies de locatie voor de montage zorgvuldig uit en bereid de montage goed voor.  Leg alle onderdelen, benodigde gereedschappen en montagematerialen klaar.  De LED-schijnwerper op zonne-energie (1) mag alleen worden gemonteerd op een stabiele ondergrond, zoals metselwerk.  Monteer de LED-schijnwerper op zonne-energie (1) niet boven een warmtebron of in de directe nabijheid van andere lichtbronnen. Raadpleeg voor het uitkiezen van de montagelocatie ook afbeelding [D] op de cover.  De ingebouwde batterij van de LED-schijnwerper op zonne-energie (1) wordt uitsluitend opgeladen met zonne-energie van het meegeleverde zonnepaneel (7). De kabel (8) is ca. 3 meter lang.

De montagelocatie van het zonnepaneel (7) moet dus zo worden gekozen, dat de stekker na de montage probleemloos kan worden aangesloten op de aansluiting aan de kabel (6) van de LED-schijnwerper op zonne-energie (1). Let er hierbij op, dat de kabel (8) zo wordt gelegd, dat deze niemand hindert en dat niemand erover struikelen kan. De beste montagelocatie voor het zonnepaneel (7) is een lichte plaats met veel invallend zonlicht.  Kies de montagelocatie zo, dat de LED-schijnwerper op zonne-energie (1) beschut is tegen wind, regen en vuil.  Ga van tevoren na, welk montagemateriaal geschikt is voor de door u gekozen montagelocatie. Bij de LED-schijnwerper op zonne-energie (1) is montagemateriaal meegeleverd dat geschikt is voor beton. Benodigd gereedschap De volgende gereedschappen zijn niet meegeleverd. Deze lijst is bedoeld ter oriëntatie.

LIVARNO LUX LSS 520 A1 56 - Nederlands Montage LED-schijnwerper op zonne-energie (1)  Maak de montagebeugel (3) los van de LED-schijnwerper op zonne-energie (1).  Gebruik de montagebeugel (3) als patroon om de twee buitenste boorgaten te tekenen.  Boor de twee boorgaten en bevestig de montagebeugel (3) met behulp van de meegeleverde grote pluggen en schroeven.  Bevestig de LED-schijnwerper op zonne-energie (1) op de montagebeugel (3). Gebruik hiervoor de eerder verwijderde schroeven, veerringen en sluitringen. Let erop, dat de veerringen tussen de LED-schijnwerper op zonne-energie (1) en de montagebeugel (3) worden geplaatst. De sluitringen moeten tussen de schroefkop en de montagebeugel (3) liggen. Zonnepaneel (7): OP de achterkant van het zonnepaneel (7) bevindt zich een montageplaat met 6 boringen voor schroeven.

 Gebruik de 4 kleine schroeven en pluggen, om het zonnepaneel op de montagelocatie te bevestigen. Afhankelijk van de omstandigheden op de montagelocatie kunt u de 4 boringen in de montageplaat vrij uitkiezen. Het beste is om steeds 2 boringen rechts en links te gebruiken. Het zonnepaneel (7) is met een draaischarnier aan de montageplaat verbonden. Stel de montageplaat zo in, dat u de 4 kleine schroeven gemakkelijk kunt indraaien.  Leg hierna de kabel (8) en steek de stekker in de aansluiting van de kabel (6) aan de LED-schijnwerper op zonne-energie (1).  Het zonnepaneel (7) is met een draaischarnier aan de montageplaat verbonden. Richt het zonnepaneel, zodat het zoveel mogelijk licht opvangt.

LIVARNO LUX LSS 520 A1 Nederlands - 57 Ingebruikneming Schakel de LED-schijnwerper op zonne-energie (1) in door de aan-/uitschakelaar (2) in de positie "ON" te zetten. Bewegingsmelder instellen Let erop, dat er binnen het detectiebereik van de bewegingsmelder (5) geen bewegingen plaatsvinden, die niet gedetecteerd moeten worden (bijv. paden, straten). U kunt de lichtgevoeligheid van de bewegingsmelder (5) het beste instellen onder de lichtomstandigheden, waarbij de LED-schijnwerper op zonne-energie (1) moet inschakelen.  Richt de bewegingsmelder (5) zo, dat deze het gewenste bereik zo goed mogelijk kan afdekken. Het blikveld mag niet door voorwerpen e. d. worden beperkt.  U kunt de bewegingsmelder (5) horizontaal instellen door deze te draaien.  Om de bewegingsmelder (5) verticaal in te stellen, moet u eerst de stelschroef (4) losdraaien.

Plaats de bewegingsmelder (5) in de gewenste positie en draai de stelschroef (4) weer vast. Verlichtingsduur instellen (TIME) U kunt de verlichtingsduur (ca. 10 seconden tot 4 minuten) instellen met behulp van de regelaar TIME (11) aan de onderzijde van de bewegingsmelder (5). Draai de regelaar TIME (11) met de klok mee (richting +) om de verlichtingsduur te verlengen, resp. tegen de klok in (richting -) om de verlichtingsduur te verkorten. Let op: Kies de kortst mogelijke verlichtingsduur die voldoet aan uw eisen, om zo het batterijgebruik zo klein mogelijk te houden. Af fabriek is een verlichtingsduur van ongeveer één minuut ingesteld. Sensorgevoeligheid instellen (SENS) U kunt de sensorgevoeligheid instellen met behulp van de regelaar SENS (10) aan de onderzijde van de bewegingsmelder (5). Draai de regelaar SENS (10) met de klok mee (richting +) om de gevoeligheid te verhogen, resp.

LIVARNO LUX LSS 520 A1 58 - Nederlands Draai de regelaar LUX (9) met de klok mee (richting de ), om de bewegingsmelder (5) bij lichte lichtomstandigheden te laten reageren. Draai de regelaar LUX (9) tegen de klok in (richting de ), om de bewegingsmelder (5) bij donkere lichtomstandigheden te laten reageren. Onderhoud/reiniging Onderhoud De verlichting van de LED-schijnwerper op zonne-energie (1) bestaat uit 9 LED-lampen met lange levensduur. Deze kunnen niet worden verwisseld en behoeven geen onderhoud. Reiniging Zorg ervoor, dat er geen vloeistof kan binnendringen in de behuizing van de LED-schijnwerper op zonne-energie (1). De LED-schijnwerper op zonne-energie (1) zou hierdoor beschadigd kunnen raken. Gebruik een zachte, droge doek om de LED-schijnwerper op zonne-energie (1) en het zonnepaneel (7) schoon te maken.

Gebruik geen oplosmiddelen of schoonmaakmiddelen, die kunststof aanvreten. Gebruik bij sterkere vervuiling alleen een licht vochtige doek. Probleemoplossing Het licht schakelt niet in  De aan-/uitschakelaar (2) staat op "OFF".  De bewegingsmelder (5) is niet correct ingesteld. Corrigeer de instelling.  De ingebouwde batterij is volledig leeg. Zorg ervoor, dat het zonnepaneel (7) correct is gericht en laad de batterij volledig op. Stel eventueel een kortere verlichtingsduur in, om het batterijgebruik te verminderen. Om de batterij volledig op te laden, moet de aan-/uitschakelaar (2) tijdens het opladen op "OFF" staan. Zet de aan-/uitschakelaar (2) weer op "ON" als het opladen is voltooid. De oplaadduur is afhankelijk van de hoeveelheid invallend zonlicht. Een oplaadcyclus duurt ongeveer 3 dagen bij helder weer (bij steeds 4 uur en ongeveer 60.000 lux).

LIVARNO LUX LSS 520 A1 Nederlands - 59 Het licht schakelt niet uit  Er bevinden zich personen of voorwerpen in het detectiebereik van de bewegingsmelder (5). Verwijder deze.  De LED-schijnwerper op zonne-energie (1) wordt door de wind bewogen, waardoor de bewegingsmelder (5) steeds wordt geactiveerd. Bevestigd de LED-schijnwerper op zonne-energie (1) alleen op een stabiele montagelocatie. Milieu-informatie en afvalscheiding Apparaten die met dit symbool zijn gekenmerkt, zijn onderhevig aan de Europese richtlijn 2012/19/EU. Alle oude elektrische en elektronische apparaten moeten gescheiden van het huishoudelijk afval worden ingeleverd op de daartoe aangewezen plaatsen. Door uw oude apparaten gescheiden in te leveren, voorkomt u schade aan het milieu en risico's voor de persoonlijke gezondheid.

U kunt voor meer informatie over het correct inleveren van oude apparaten terecht bij uw gemeente, het afvalverwerkingsbedrijf of de winkel waar u het apparaat hebt gekocht. De ingebouwde batterij kan niet worden verwijderd voor afvalscheiding! Zorg ook voor een milieuvriendelijke verwijdering van het verpakkingsmateriaal. Karton kan met het oud papier worden ingeleverd of op openbare inzamelpunten voor recycling worden afgegeven. Folie en plastic worden door uw plaatselijke afvalverwerkingsbedrijf ingezameld en milieuvriendelijk verwijderd. Conformiteit Dit apparaat voldoet aan de basisvereisten en andere relevante vereisten van de EMC-richtlijn 2004/108/EC, de laagspanningsrichtlijn 2006/95/EC, de ErP-richtlijn 2009/125/EC en de RoHS-richtlijn 2011/65/EU. De bijbehorende conformiteitsverklaring vindt u aan het einde van deze handleiding.

LIVARNO LUX LSS 520 A1 60 - Nederlands Garantie en servicevoorwaarden Garantie van TARGA GmbH Geachte klant, U krijgt op dit apparaat 3 jaar garantie vanaf de datum van aankoop. In het geval van gebreken aan dit product heeft u ten opzichte van de verkoper van het product bepaalde wettelijke rechten. Deze wettelijke rechten worden door onze hierna volgende garantie niet beperkt. Garantievoorwaarden De garantietermijn begint op de datum van aankoop. Bewaart u de originele kassabon goed. Deze bon is nodig als bewijs van aankoop. Indien er binnen drie jaar vanaf de datum van aankoop van dit product een materiaal- of fabricagefout optreedt, wordt het product door ons – naar ons goeddunken – gratis gerepareerd of vervangen. Garantietermijn en wettelijke aanspraak bij gebreken De garantietermijn wordt door de wettelijke aanspraak bij gebreken niet verlengd.

Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel reeds bij aankoop aanwezige schade en gebreken dienen onmiddellijk na het uitpakken te worden gemeld. Na afloop van de garantietermijn benodigde reparaties worden alleen tegen betaling uitgevoerd. Garantiedekking Het apparaat is zorgvuldig gefabriceerd volgens strenge kwaliteitsrichtlijnen en voor de levering nauwgezet onderzocht. De garantie dekt materiaal- en fabricagefouten. Deze garantie dekt geen onderdelen van het product die onderhevig zijn aan normale slijtage en daardoor kunnen worden beschouwd als slijtbare onderdelen of beschadigingen aan breekbare onderdelen zoals schakelaars, batterijen of onderdelen gemaakt van glas. De garantie vervalt als het product beschadigd, niet doelmatig gebruikt of onderhouden is.

Voor een doelmatig gebruik van het product dienen alle in de meegeleverde handleiding opgenomen aanwijzingen strikt te worden nageleefd. Gebruiksdoeleinden en handelingen die in de handleiding worden afgeraden of waarvoor wordt gewaarschuwd, dienen in elk geval te worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en niet voor commercieel gebruik. In geval van misbruik of niet doelmatig gebruik, gebruik van geweld of ingrepen die niet zijn uitgevoerd door onze geautoriseerde service-afdeling, komt de garantie te vervallen. Met de reparatie of vervanging van het product begint geen nieuwe garantietermijn. Afwikkeling van een garantieclaim Gelieve voor een snelle verwerking van uw probleem de volgende aanwijzingen in acht te nemen: - Lees voordat u het product in gebruik neemt de bijbehorende documentatie aandachtig door. Mocht er een probleem optreden dat op deze manier niet kan worden opgelost, neem dan contact op met onze hotline. - Houdt u bij elke navraag de kassabon en het artikelnummer of indien beschikbaar het serienummer als bewijs van aankoop bij de hand.

LIVARNO LUX LSS 520 A1 Nederlands - 61 - In het geval dat een oplossing per telefoon niet mogelijk is, zal onze hotline er afhankelijk van de oorzaak van het probleem voor zorgen dat het probleem op andere wijze wordt opgelost. Service Telefoon: 020 – 201 39 89 E-Mail: [email protected] Telefoon: 02 – 700 16 43 E-Mail: [email protected] Telefoon: 800 – 24 14 3 E-Mail: [email protected] IAN: 110474 Fabrikant Merk op dat het volgende adres geen service-adres is. Neem eerst contact op met de bovenvermelde service-afdeling. TARGA GmbH Coesterweg 45 59494 SOEST GERMANY
