Leica Super-Vario-Elmar-SL 16-35mm f/3.5-4.5 ASPH. Handleiding

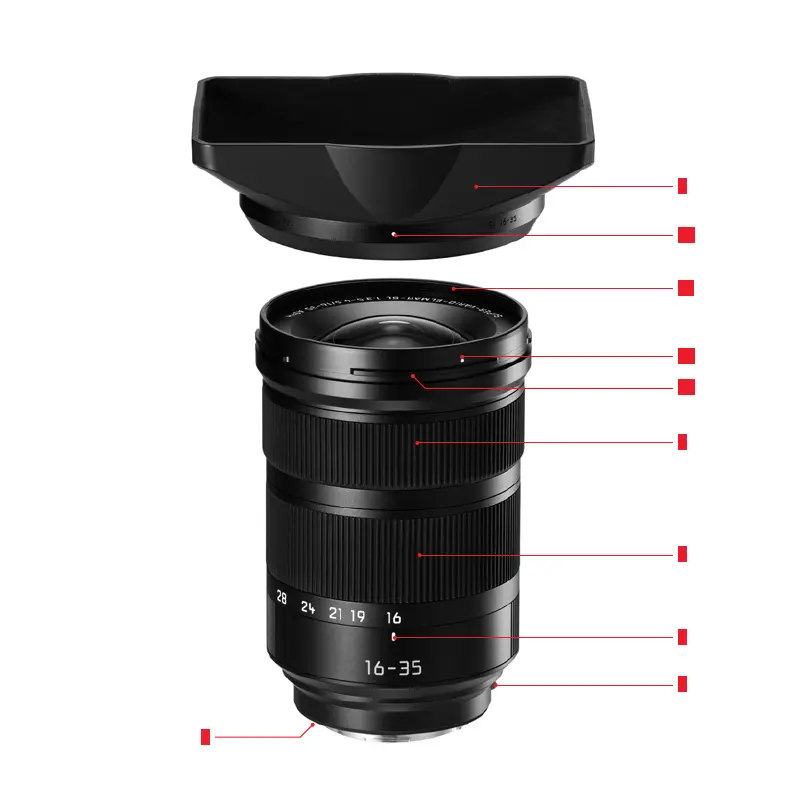

NL31VOORWOORDWij danken u voor het vertrouwen dat u in ons hebt gesteld door dit objectief te kopen. Lees zorgvuldig deze handleiding door, om jarenlang plezier te hebben van dit hoogwaardige product.NAAM VAN DE ONDERDELEN1 Tegenlichtkapa Indexpunten2 Frontgreepa Externe bajonet voor tegenlichtkapb Indexpunt voor tegenlichtkapc Binnendraad voor filter3 Afstandinstelring4 Instelring brandpuntsafstanden5 Index voor brandpuntsafstand6 Rode indexknop voor het verwisselen van objectief7 ContactstripMILIEUVRIENDELIJK AFVOEREN ELEKTRISCHE EN ELEKTRONISCHE APPARATUUR(Geldt voor de EU en overige Europese landen met gescheiden inzameling)Dit apparaat bevat elektrische en/of elektronische onderdelen en mag daarom niet met het gangbare huisvuil worden meegegeven! In plaats daarvan moet het voor recycling op door de gemeenten beschikbaar gestelde inzamelpunten worden afgegeven. Dit is voor u gratis.

Als het toestel zelf verwisselbare batterijen bevat, moeten deze vooraf worden verwijderd en eventueel volgens de voorschriften milieuvriendelijk worden afgevoerd. Meer informatie over dit onderwerp ontvangt u bij uw gemeentelijke instantie, uw afvalverwerkingsbedrijf of de zaak waar u het toestel hebt gekocht.

NL33Bajonet Leica L-bajonet met contactstripFiltergreep/ZonnekapExterne bajonet voor tegenlichtkap (meegeleverd); binnendraad voor E82-filters; filtergreep draait niet meeOppervlakte-uitvoeringZwart geanodiseerdAfmetingen en gewichtLengte tot bajonetaansluitingcirca 123/152mm (zonder/met tegenlichtkap)Grootste diameter circa 88mm (tegenlichtkap (B x H) 126 x 97mm)Gewichtcirca 990g1 Houd de combinatie van een camera en dit objectief nooit alleen aan de camerabody vast, maar ondersteun altijd ook het objectief. Dit om de camerabajonet te ontlasten.2 De standaard brandpuntsafstanden van de Leica SL-objectieven zijn gebaseerd op het kleinbeeld-filmformaat; dat wil zeggen: op een uitgangsformaat van 24 x 36 mm. De sensor van de Leica TL en CL systeemcamera is met 23,6 x 15,7 mm in vergelijking hiermee iets kleiner: circa met een factor 0,66.

Daarom komen de beeldhoeken van deze objectieven op deze camera telkens overeen met die van objectieven met brandpuntsafstanden die ca. een factor 1,52 langer zijn (1,52 ≈ reciproque waarde van 0,66).3 Functie is bij gebruik aan de Leica (Typ 701) langzamer.De MTF (zie bijlage) is telkens voor de volledige opening en voor de openingen 5.6 en 8 voor grote opnameafstanden (oneindig) aangegeven. Uitgezet is het contrast in procenten voor 5, 10, 20, 40 Lp/mm over de hoogte van het formaat voor tangentiële (gestippelde lijn) en sagittale structuren (doorlopende lijn) bij wit licht. De 5 en 10 Lp/mm geven een indruk van het contrastgedrag voor grovere objectstructuren, die 20 en 40 Lp/mm documenteren het oplossend vermogen van fijne en fijnste objectstructuren.

NL34BIJZONDERE EIGENSCHAPPENDe Leica Super-Vario-Elmar-SL 1:3. 5-4. 5/16-35 ASPH. is een groothoek-zoomobjectief met Leica L-bajonet. Het kan niet alleen op Leica SL-, maar ook op Leica TL- en CL-camera's1 worden gebruikt. Bovendien heeft het zeer korte dichtbij-instelgrenzen, die in grote maximale afbeeldingschalen resulteren. De Leica Super-Vario-Elmar-SL 1:3. 5-4. 5/16-35 ASPH. onderscheidt zich al bij geopend diafragma, bij alle brandpuntsafstanden en van oneindig tot in het dichtbijbereik door een zeer hoge contrastweer-gave en maximale resolutie. Alle beeldfouten worden goed gecorrigeerd, respectievelijk worden in de camera digitaal gecompenseerd. Diafragmering resulteert wel in een verdere, geringe prestatieverbe-tering, is echter gewoonlijk alleen noodzakelijk vanwege de beeldvorming met de gewenste scherpte-diepte.

Een totaal van 18 lenzen, verdeeld over vijf bewegende modules, worden gebruikt om deze prestaties te behalen. Naast de vier asferische oppervlakken zijn er daaronder drie lezen uit glazen met anomale gedeeltelijke dispersie voor de correctie van chromatische beeldfouten. De hoogwaardige kwaliteit van alle lensoppervlakken dragen bij aan het reflex- en strooilichtgebrek. Het scherpstellen wordt uitgevoerd door het verschuiven van een relatief klein en licht twee-len-zen-hechtelement. Samen met het aandrijfsysteem, dat bestaat uit een stappenmotor en een lineaire geleiding, geeft dit een zeer snelle automatische scherpstelling (autofocus-functie). Dat dankzij deze constructie de lengte van het objectief tijdens het scherpstellen niet verandert, komt zijn hanteerbaar-heid bij het gebruik ten goede. Het scherpstellen is bovendien zeer geluidsarm.

De stabiele metalen constructie en de stof- en spatwaterbescherming maken het mogelijk, dat het objectief ook in ongunstige omstandigheden kan worden gebruikt. Slotsom: De Leica Super-Vario-Elmar-SL 1:3. 5-4. 5/16-35 ASPH.

verenigt in een objectief vrijwel alle gebruikelijke groothoek-brandpuntsafstanden, en toont in zijn gehele brandpuntsafstandsbereik een extreem hoge beeldkwaliteit, van oneindig tot dichtbij, zowel bij geopend diafragma als bij een klein diafragma. Daar komt zijn robuuste, weerbestendige constructie nog bij. Samen met een Leica SL normale zoom en een Leica SL telezoom kan de fotograaf daarmee een complete, zeer capabele uitrusting uit slechts drie objectieven samenstellen. 1 Zie 'Technische gegevens'.

NL35OPBOUW VAN DE LEICA SL-OBJECTIEVENAlle Leica SL-objectieven vertonen in principe dezelfde uiterlijke opbouw: aan de voorste greep bevinden zich 2 een buitenbajonet 2a voor de tegenlichtkap 1 en een binnendraad 2c voor filters, een afstandsinstelring 3 en een rode indexknop voor de oriëntering bij het wisselen van het objectief 6. Bovendien beschikt de Leica Super-Vario-Elmar-SL 1:3.5-4.5/16-35 ASPH. over een extra instelring voor de brandpuntsafstand 4, en de bijbehorende index 5. In de bajonetflens bevindt zich een contactstrip 7, waarover de totale gegevensuitwisseling tussen camera en objectief plaatsvindt, inclusief de stuurcommando's voor de autofocus en het diafragma.INSTELLEN VAN DE SCHERPTE EN DE BRANDPUNTSAFSTANDHet instellen van de scherpte gebeurt bij autofocus-modus automatisch door de camera, bij handmatige modus door het draaien van de vooraan liggende afstandinstelring 3.

De snelheid waarmee u de ring draait, bepaalt hoe snel u de instelling verandert. Zo kunt u zowel doelgericht en snel fijne instellingen uitvoeren, als van het dichtbij- in het verafbereik komen. Voor meer informatie verwijzen wij u naar de desbetreffende paragrafen in de handleiding van de camera. Het instellen van de brandpuntsafstand (en daarmee het gewenste beeldfragment) gebeurt met de erachter liggende ring 4.SCHERPTEDIEPTELeica SL-objectieven hebben geen diafragmaring, daarom is ook geen schaalverdeling voor scherpte-diepte aanwezig. Bij de Leica SL kunt u de respectievelijke voorste en achterste grenzen van de scherptediepte in combinatie met de ingestelde afstand op het display daarentegen op de afdekkap van de camera aflezen.

NL36FOTOGRAFEREN MET DE BELICHTINGSAUTOMATEN EN MET HANDMATIGE INSTELLING VAN SLUITERTIJD EN DIAFRAGMADe Leica Super-Vario-Elmar-SL 1:3. 5-4. 5/16-35 ASPH. heeft een variabele lichtsterkte: de effectieve diafragmaopening varieert afhankelijk van de ingestelde brandpuntsafstand. Is bijvoorbeeld bij 16 mm de diafragma 3,5 ingesteld, dan komt de opening overeen met de weergegeven waarde. Bij langere brandpuntsafstanden wordt de daadwerkelijke opening kleiner, en bij 35 mm geldt uiteindelijk de ook in de naam van het objectief vastgehouden tweede waarde 4,5. Dankzij de lichtmeting door het objectief wordt bij alle belichtingsmodi altijd de juiste lichthoeveelheid gemeten.

Om echter verkeerde belichtingen te vermijden, moet het gewenste beeldfragment (door de brandpuntsafstand te kiezen) voor de latere opname voor het opslaan van de gemeten waarde of het wijzigen van de sluitertijd / diafragmacombinatie worden bepaald. Dit geldt ook voor de flitsmodus met handmatige instelling van de vermogensafgifte of computerrege-ling aan het flitsapparaat. In beide gevallen moet de instelling van het diafragma aan het flitsapparaat telkens met de werkelijke diafragmaopening overeenkomen. Daarentegen wordt bij het gebruik van een systeemflitsapparaat en de TTL-flitsbelichtingsregeling de daadwerkelijke diafragmaopening automatisch overgebracht, zodat de juiste belichting altijd gegarandeerd is. TEGENLICHTKAPDe Leica Super-Vario-Elmar-SL 1:3. 5-4. 5/16-35 ASPH. wordt met een optimaal op de lichtbundel afgestemde tegenlichtkap 1 geleverd.

Deze kan dankzij de symmetrische bajonet snel en eenvoudig, en omwille van ruimtebesparende opslag ook omgekeerd, worden geplaatst. In beide gevallen wordt het, bij verwijderde objectiefkap, eerst zo geplaatst, dat één van de indexpunten op de tegenlichtkap 2b precies tegenover het indexpunt aan de frontgreep van het objectief 1a staat.

In deze uitlijning wordt de tegenlichtkap geplaatst, en circa 30° met de klok mee gedraaid tot de kap duidelijk hoorbaar en merkbaar vastklikt. Zolang de camera paraat wordt gedragen en gebruikt, moet de tegenlichtkap altijd geplaatst blijven. Deze beschermt effectief tegen secundair licht dat het contrast vermindert, maar ook tegen beschadiging en vervuiling van de frontlens zoals vingerafdrukken.

NL38TIPS VOOR DE VERZORGING VAN UW OBJECTIEFStof op de buitenlens moet u uitsluitend met een zacht borsteltje of met een schoon, droog en zacht microvezeldoekje verwijderen. Om vlekken en vingerafdrukken te verwijderen, wordt de lens met zo'n doekje voorzichtig vanuit het midden naar de rand in cirkelvormige bewegingen gereinigd. De Leica Aquadura®-beschermlaag maakt het reinigen eenvoudig. Oefen geen grote druk uit, om deze eigenschap zo lang mogelijk te behouden.Gebruik geen speciale reinigingsdoekjes voor brillen. Deze zijn met chemische middelen geïmpreg-neerd die schadelijk kunnen zijn voor de gebruikte glassoorten en afwerklagen. Oefen geen grote druk uit bij het reinigen van sterk vervuilde lenzen. De afwerklaag is weliswaar zeer krasvast, maar kan door zand of zoutkristallen toch worden beschadigd.

Oplosmiddel- of oliehoudende reinigingsmiddelen mogen nooit worden gebruikt.Elk objectief heeft naast de typeaanduiding een 'persoonlijk' serienummer. Noteer dit nummer en berg het voor de veiligheid op bij uw documentatie.

NL39LEICA PRODUCT SUPPORTTechnische vragen over toepassingen met Leica-producten worden schriftelijk, telefonisch of per e-mail beantwoord door de afdeling Product Support van Leica Camera AG. Ook voor koopadvies en het bestellen van handleidingen is dit uw contactadres.

U kunt uw vragen eveneens via het contactfor-mulier op de website van Leica Camera AG aan ons richten.Leica Camera AGProduct Support / Software SupportAm Leitz-Park 535578 Wetzlar, GermanyTelefoon: +49(0)6441-2080-111/-108Fax: +49(0) [email protected]/[email protected] CUSTOMER CAREVoor het onderhoud van uw Leica-uitrusting en in geval van schade kunt u gebruik maken van de Customer Care van Leica Camera AG of de reparatieservice van een Leica-vertegenwoordiging in uw land (Adressenlijst: zie website van Leica Camera AG).Leica Camera AGCustomer CareAm Leitz-Park 535578 Wetzlar, GermanyTelefoon: +49(0) 6441-2080-189Fax: +49(0) [email protected]
