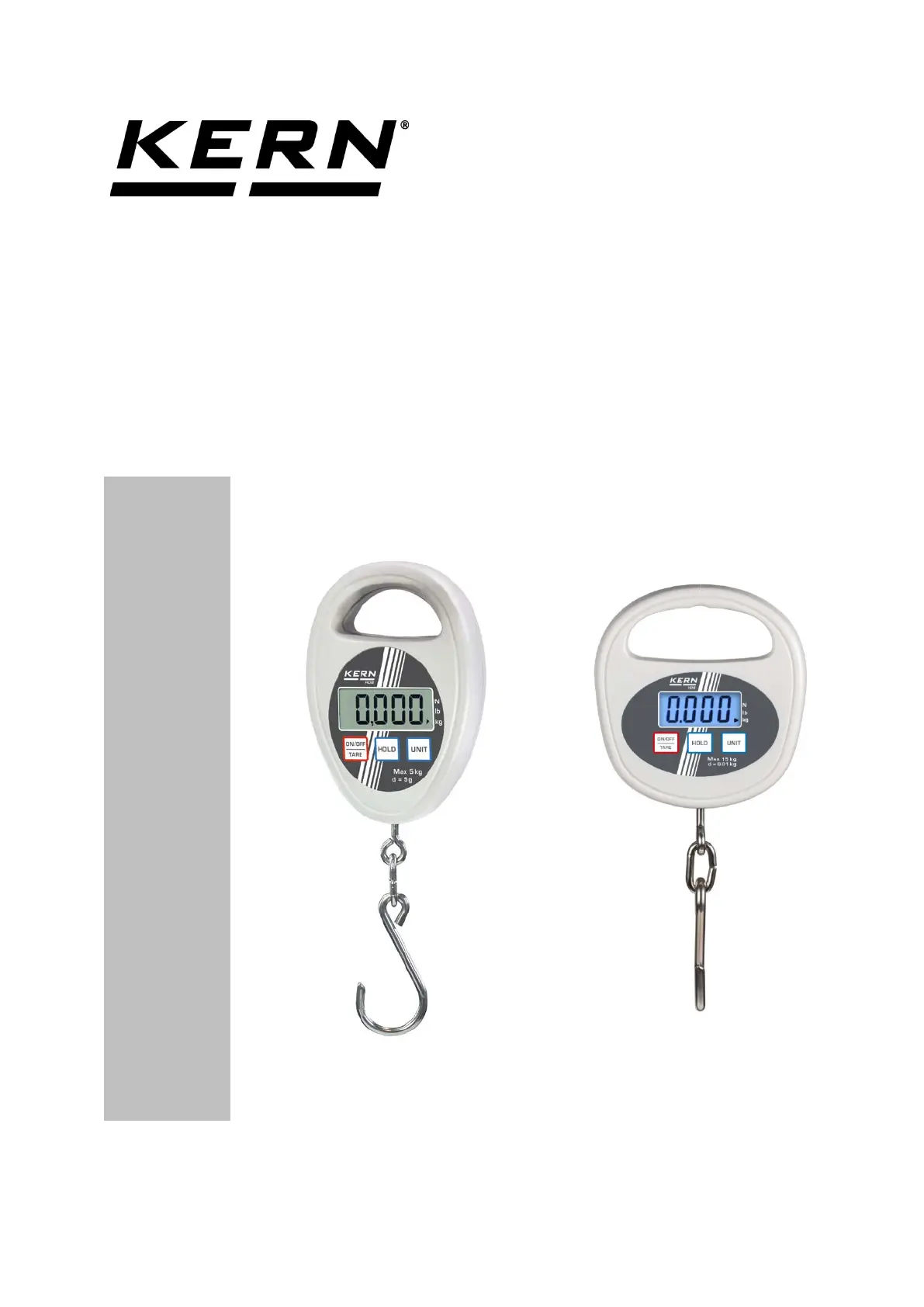

Kern HDB 5K5N Handleiding

10 HDB-BA-nl-1730 3. Algemene veiligheidsopmerkingen 3. 1 Verplichtingen van de gebruiker De landelijke ARBO-voorschriften als ook de bedrijfs-, exploitatie- en veiligheidsinstructies van de gebruikersonderneming opvolgen.  De weegschaal gebruiken volgens de bestemming. Elk gebruik dat in deze instructie niet wordt omschreven geldt als een onjuist gebruik. Voor materiële en persoonlijke schade voortvloeiende uit het onjuiste gebruik is uitsluitend de eigenaar - in geen geval de firma KERN & Sohn aansprakelijk. De firma KERN & Sohn is niet aansprakelijk voor willekeurige wijzigingen en het onjuiste gebruik van de hangweegschaal en voor de daaruit voortvloeiende schade.  De hangweegschaal en de elementen voor ophangen van de lading regelmatig onderhouden (zie hoofdstuk 9. 2).  Het resultaat van de controle registreren en in het logboek bewaren. 3.

2 Organisatorische maatregelen  De bediening uitsluiten aan geschoolde en voorgelichte personen opdragen.  De gebruiksaanwijzing voortdurend op de bedrijfsplaats van de hangweegschaal toegankelijk maken.  De montage, ingebruikname en onderhoud enkel aan geschoold vakpersoneel opdragen.  De construcite-elementen die de last dragen nooit vervangen. 3. 3 Omgevingsomstandigheden  De hangweegschaal nooit in ruimtes met explosiegevaar gebruiken. Serie-uitvoering is geen explosiebestendige uitvoering.  De hangweegschaal enkel in omgevingsomstandigheden, zoals in deze gebruiksaanwijzing omschreven, gebruiken (in het bijzonder hoofdstuk 1 “Technische gegevens”).  De hangweegschaal niet aan werking van grote vochtigheid blootleggen. Ongewenst dauwen (condensatie van luchtvocht op het apparaat) kan voorkomen indien een koud apparaat in een veel warmere ruimte wordt geplaatst.

In dergelijk geval dient het van netwerk gescheiden toestel ca. 2 uur acclimatisering aan de omgevingstemperatuur te ondergaan.  De hangweegschaal niet ophangen in de omgeving waar het corrosiegevaar bestaat.

HDB-BA-nl-1730 11 3. 4 Richtlijnen van de gebruiksaanwijzing nakomen  Vóór plaatsen en aanzetten van het apparaat dient men onderhavige gebruiksaanwijzing nauwkeurig te lezen, ook indien u al ervaring met KERN weegschalen hebt. 3. 5 Gebruik volgens bestemming De door u aangekochte weegschaal dient ter bepaling van het gewicht (de weegwaarde) van het gewogen materiaal. Hij dient als een “onzelfstandige weegschaal” te worden gebruikt, d. w. z. dat de gewogen voorwerpen uitsluitend verticaal, handmatig, voorzichtig en “vloeiend” op het hangelement worden opgehangen. De weegwaarde kan na bereiken van een stabiele aanduidingwaarde worden afgelezen.  De hangweegschaal uitsluitend voor het hijsen en wegen van ladingen gebruiken die vrij kunnen bewegen.  Door gebruik niet volgens bestemming kunnen letsels worden opgelopen. Bv.

het is niet toegestaan om: - de toegestane nominale belasting van de brugkraan (kraan), van de hangweegschaal of enige apparatuur voor het hijsen van de lading te overschrijden; - personen te vervoeren; - de ladingen schuin te trekken; - de ladingen te schokken, op te trekken of te sleuren.  Het is verboden om wijzigingen of aanpassingen aan de hangweegschaal of aan de brugkraan (kraan) aan te brengen. 3. 6 Afwijkend gebruik De weegschaal niet voor dynamische wegingen gebruiken. Indien de hoeveelheid gewogen materiaal enigszins verminderd of vergroot wordt, kan het in de weegschaal geplaatste “compensatie en stabilisatie” mechanisme uitlezing van foutieve weegresultaten veroorzaken. (Voorbeeld: de vloeistof vloeit langzaam van de container uit die op de weegschaal is opgehangen. ) De weegschaal niet aan langdurige belasting blootstellen.

Het kan tot beschadiging van het meetmechanisme of van de voor de veiligheid relevante elementen leiden.  Vergewis u dat er zich nooit mensen, die verwond, of voorwerpen, die beschadigd zouden kunnen worden, onder de last bevinden.  De weegschaal is niet geschikt om mensen af te wegen.

12 HDB-BA-nl-1730 3. 7 Garantie De garantie vervalt ingeval van:  niet naleven van onze richtlijnen zoals in de gebruiksaanwijzing bepaald;  gebruik niet volgens beschreven toepassingen;  aanpassingen of opening van het toestel;  mechanische beschadiging of door werking van media, vloeistoffen,  gewoon verbruik;  onjuiste plaatsing of onjuiste elektrische installatie;  overbelasting van het meetmechanisme. 3. 8 Bedrijf volgens de veiligheidsregels  Niet onder hangende belasting blijven, zie hoofdstuk 6. 1  De brugkraan (kraan) enkel zo instellen dat de lading verticaal wordt gehesen.  Tijdens werkzaamheden met de brugkraan (kraan) en met de hangweegschaal persoonlijke beschermingsmiddelen (helm, veiligheidsschoenen etc. ) dragen. 3.

9 Toezicht over controlemiddelen In het kader van kwaliteitsverzekeringssysteem dienen regelmatig technische meeteigenschappen van de weegschaal en eventueel beschikbare controlegewichten te worden gecontroleerd. Daarvoor dient de bevoegde gebruiker een juist tijdsinterval als ook aard en omvang van dergelijke controle te bepalen. Informatie betreffende toezicht over controlemiddelen zoals weegschalen als ook over noodzakelijke controlegewichten zijn toegankelijk op de website van de firma KERN (www. kern-sohn. com). De controlegewichten en weegschalen kan men snel en goedkoop ijken in een kalibratielaboratorium van de firma KERN geaccrediteerd door DKD (Deutsche Kalibrierdienst) (terugzetten naar de norm geldende in bepaald land). 3.

Tijdens opwarming moet de weegschaal elektrisch gevoed worden (contact, accu of batterij). De nauwkeurigheid van de weegschaal is van lokale valversnelling afhankelijk. Men dient de voorschriften van het hoofdstuk "Justeren” absoluut te volgen. Controle van de originele afmetingen, zie hoofdstuk Fehler. Verweisquelle konnte nicht gefunden werden. 3. 12 Buitenbedrijfstelling en opslag  De hangweegschaal uitzetten en batterijen afnemen.  De hangweegschaal niet buiten opslaan.

16 HDB-BA-nl-1730 4.3 Sticker  Niet onder de hangende lading staan of lopen.  Niet op de bouwplaats gebruiken.  Altijd op de opgehangen lading letten. (voorbeeld)  De nominale weegschaalbelasting niet overschrijden.  Het product voldoet aan de eisen van de Duitse wet betreffende de veiligheid van toestellen en producten.

HDB-BA-nl-1730 17 5. Aanzetten + De opmerkingen van het hoofdstuk Fehler! Verweisquelle konnte nicht gefunden werden. Algemene veiligheidsregels" absoluut opvolgen! 5.1 Uitpakken VEILIGHEIDSOPMERKING betreffende de breukbeveiliging De verstuurde en uitgepakte hangweegschalen worden niet retour ontvangen. De hangweegschaal wordt door de firma KERN verzegeld.  Het uitnemen van de verpakking vanwege de zegel is niet mogelijk. + Beschadiging van de zegel verplicht tot aankoop. Afb.: Zegel Wij danken u voor uw begrip. Afdeling kwaliteitsborging van de firma KERN 5.2 Leveringsomvang De weegschaal en het accessoir uit de verpakking afnemen, de verpakking verwijderen. Controleren of alle elementen die bij de leveringsomvang horen aanwezig en niet beschadigd zijn.

18 HDB-BA-nl-1730 5.3 Controle van de originele afmetingen  De originele afmetingen van de productie informatieblad dienen in de grijze vakken van de controlelijst te worden ingevuld, hoofdstuk 9.3.  De originele afmetingen van de hangweegschaal controleren, zoals omschreven zie hoofdstuk 9.3 “Regelmatig onderhoud".  Alle gegevens (datum, controleur, resultaten) in de eerste regel van de controlelijs, post “Controle voor eerste ingebruikname” invullen (zie hoofdstuk 9.3). VOORZICHTIG Indien de afmetingen van de eerste veiligheidscontrole niet met de door de firma KERN gegeven afmetingen corresponderen, mag de weegschaal niet in gebruik worden genomen. In een dergelijk geval dient contact met een door KERN geautoriseerde servicepartner te worden opgenomen. 5.4 Bedrijf met batterijvoeding Voorbeeldtekening HDB-N Het deksel van de batterijcontainer achteraan de weegschaal losdraaien.

2 batterijen (1,5 V, type AAA) inleggen. Het deksel van de batterijcontainer dichtdoen. Indien de batterijen verbruikt zijn, verschijnt op display van de weegschaal het symbool “LO”. De toets ON/OFF drukken en de batterijen onmiddellijk vervangen. Om de batterij te besparen wordt de weegschaal automatisch 4 minuten van de slaapstand uitgezet. De functie “Auto-Off” kan toch gedeactiveerd worden als volgt:  Bij uitgeschakelde weegschaal de toets HOLD drukken en gedrukt houden.  De toets HOLD niet vrijlaten. De toets ON/OFF/TARE drukken en gedrukt houden.  De toets ON/OFF/TARE gedrukt houden, maar de toets HOLD vrijlaten.

20 HDB-BA-nl-1730 6.1 Veiligheidsopmerkingen Gevaar Letselgevaar van de vallende lading!  Telkens met grootste voorzichtigheid en conform de algemene regels van de brugkraan- en kraanbediening werken.  Alle elementen (haak e.a.) op te groot verbruik en beschadigingen controleren.  Enkel met gepaste snelheid werken.  Schommelingen en horizontale krachten absoluut mijden. Alle soorten stoten, draaien (vastdraaien) of schommelen (bv. vanwege scheve ophang) mijden. De hangweegschaal niet voor vervoer van ladingen gebruiken.  Niet onder de hangende lading staan of lopen.  Niet op de bouwplaats gebruiken.  Altijd op de opgehangen lading letten. (voorbeeld)  De toegestane nominale belasting van brugkraan (kraan), van de hangweegschaal of enige elementen voor het ophangen van de lading op de hangweegschaal niet overschrijden.  Bij het wegen van gevaarlijke stoffen (bv.

HDB-BA-nl-1730 21 6.2 De hangweegschaal laden Om de correcte weegresultaten te bereiken dienen de volgende regels te worden gevolgd – tekeningen, zie volgende bladzijde:  De weegschaal niet op de toestellen voor ophangen van de lading ophangen. De weegschaal gebruiken alleen door het in de hand te houden.  De lading bij belaste weegschaal niet trekken of duwen.  De haak niet horizontaal trekken. De weegschaallading 1. De haak van de hangweegschaal boven de lading plaatsen. 2. De lading ophangen en hijsen (naast de haak).

HDB-BA-nl-1730 23 6.3 Aan-/uitzetten Aanzetten  De toets ON/OFF drukken. De afleeseenheid wordt aangezet en de weegschaal wordt zelfgediagnosticeerd. De zelfdiagnose is voltooid als op display de gewichtswaarde 0 verschijnt. Uitzetten  De toets ON/OFF drukken en houden. 6.4 Tarreren  De voorbelasting ophangen. De toets TARE drukken, op nulaanduiding wachten. Het containergewicht wordt eerst in het weegschaalgeheugen opgeslagen.  Het gewogen materiaal wegen, het netto gewicht verschijnt.  Nadat de voorbelasting wordt weggenomen, verschijnt zijn gewicht als een negatieve aanduiding.  Om de tarrawaarde te wissen dient de hangweegschaal te worden ontlast en de toets TARE gedrukt. 6.5 Wegen  De hangweegschaal belasten. De gewichtswaarde verschijnt onmiddellijk.

Waarschuwing voor overbelasting Overbelasting van de weegschaal boven de aangegeven maximale last (Max.), met bestaande tarravooraftrek, absoluut mijden. Het kan beschadiging van de weegschaal veroorzaken. Het overschrijden van de maximale last wordt opgemerkt met de aanduiding “E". De weegschaal ontlasten of de voorbelasting verminderen.

24 HDB-BA-nl-1730 6.6 Omschakelen van weegeenheden Na elk drukken van de toets UNIT wordt de actuele weegwaarde kglbN afgelezen. De aanduiding  toont de actieve eenheid. 6.7 Functies Door de toets Hold te drukken kan men volgende functies activeren: Instelling Functie H1 Functie “Data-Hold 1” Nadat de toets Hold wordt gedrukt, wordt de weegwaarde voor 5 s bevroren. zie hoofdstuk Fehler! Verweisquelle konnte nicht gefunden werden. H2 Functie “Data-Hold 2” Nadat de toets Hold wordt gedrukt, wordt de weegwaarde bevroren totdat de willekeurige toets wordt gedrukt. H3 Functie “Data-Hold 3” De weegwaarde wordt automatisch voor 5s bevroren. H4 Functie “Data-Hold 4” Nadat stabiele waarde wordt bereikt, wordt de weegwaarde bevroren totdat de willekeurige toets wordt gedrukt. H5 Functie dieren wegen zie hoofdstuk . Fehler! Verweisquelle konnte nicht gefunden werden.

HDB-BA-nl-1730 25 6.7.1 Functie “Data-Hold”  De weegschaal aanzetten, de toets HOLD gedrukt houden totdat de actuele instelling “Hx” (H1-H6) wordt afgelezen.  De toets ON/OFF meermaals drukken totdat de gewenste instelling “H1–H4” verschijnt.  De instellingen met de toets HOLD bevestigen.  Gewogen materiaal ophangen.  Afhankelijk van de instelling (H1-H4) wordt de geblokkeerde weerwaarde afgelezen (zie hoofdstuk 6.7), het wordt gesignaleerd door symbolen [] bovenaan links. 6.7.2 Functie dieren wegen De functie wordt bedoeld voor onrustige weegprocedures. Het resultaat is de gemiddelde waarde van de 16 weegwaarden bereikt gedurende 3s.  De weegschaal aanzetten, de toets HOLD gedrukt houden totdat de actuele instelling “Hx” (H1-H6) wordt afgelezen.  De toets ON/OFF meermaals drukken totdat de instelling “H5” verschijnt.  De instellingen met de toets HOLD bevestigen.

 Gewogen materiaal ophangen.  De toets HOLD drukken, op de display verschijnt het aftellen van drukken van 3 tot 1. Het verschijnt de berekende gemiddelde waarde, het wordt gesignaleerd door het symbool [] bovenaan links.  Om volgende metingen uit te voeren de toets ON/OFF/TARE drukken.

26 HDB-BA-nl-1730 6.7.3 Functie van de topwaarde Door deze functie is het mogelijk om de hoogste lastwaarde (de topwaarde) van de weging af te lezen. Meetfrequentie: 200 ms. Let op: De topwaarde mag nooit de weegschaal boven aangegeven maximale last overbelasten (!!!Instortgevaar!!!).  De weegschaal aanzetten, de toets HOLD gedrukt houden totdat de actuele instelling “Hx” (H1-H6) wordt afgelezen.  De toets ON/OFF meermaals drukken totdat de instelling “H6” verschijnt.  De instelling met de toets HOLD bevestigen.  Gewogen materiaal ophangen.  Het verschijnt de berekende topwaarde, het wordt gesignaleerd door het symbool [] bovenaan links. De weegschaal wordt automatisch op nul gezet en staat paraat. 7. Menu  Bij uitgeschakelde weegschaal de toets HOLD drukken en gedrukt houden.  De toets HOLD niet vrijlaten. De toets ON/OFF/TARE drukken en gedrukt houden.

HDB-BA-nl-1730 27 8. Justeren Omdat de waarde van de valversnelling niet op elke plek op aarde gelijk is, dient elke weegschaal aangepast te worden - conform de weegregel voortvloeiende uit regels van natuurkunde - aan de valversnelling op de plaats van installatie van de weegschaal (enkel indien de weegschaal niet eerder in fabriek is gejusteerd op de plaats van installatie). Een dergelijk justeerproces dient men uit te voeren bij eerste ingebruikname, na elke wijziging van locatie van de weegschaal als ook bij temperatuurschommelingen van de omgeving. Om nauwkeurige meetwaarden te bereiken is het aanbevolen om aanvullend cyclisch de weegschaal te justeren ook in de weegmodus. Voor stabiele omgevingsomstandigheden zorgen. Voor de stabilisatie is een opwarmingstijd vereist van ca. 1 minuut. Het vereiste justeergewicht voorbereiden, details, zie hoofdstuk 1 “Technische gegevens”.

 Aanzetten van de weegschaal  De toets Unit drukken en gedrukt houden (ca. 15s ) totdat de aanduiding “CAL” verschijnt.  Het verschijnt vervolgens het . justeergewicht vereist voor bepaalde gewichtswaarde bv. 10 kg (zie hoofdstuk 1).  Het justeergewicht ophangen, kort daarna verschijnt de aanduiding “F”.   Na succesvol justeren wordt de weegschaal automatisch terug in de weegmodus gezet. Ingeval van een justeerfout of een foutief justeergewicht verschijnt een aanduiding “E” - het justeerproces herhalen.

28 HDB-BA-nl-1730 9. Onderhoud, reparatie, reinigen en verwijderen Gevaar Gevaar van letsels en materiële schade! De hangweegschaal maakt deel uit van het hangapparaat! Om veilige bediening te waarborgen dienen de onderstaande opmerkingen te worden gevolgd:  Het regelmatige onderhoud enkel aan geschoold vakpersoneel opdragen.  Regelmatig onderhoud en reparaties doorvoeren, zie hoofdstuk . Fehler! Verweisquelle konnte nicht gefunden werden..  Het vervangen van onderdelen enkel aan geschoold vakpersoneel opdragen.  Bij het vaststellen van onregelmatigheden betreffende de veiligheid ten opzichte van de controlelijst, mag de weegschaal niet in gebruik worden gesteld.  De hangweegschaal niet zelfstandig repareren. De reparaties mogen uitsluitend door geautoriseerde servicepartners van de firma KERN worden uitgevoerd.

9.1 Reinigen en verwijderen VOORZICHTIG Beschadiging van de hangweegschaal!  Geen industriële oplosmiddelen of chemische stoffen (bv. zuren  brosheid) gebruiken.  Het toetsenbord en de display met een zacht doekje met een glasreiniger schoonmaken.  Verpakking en toestel dienen conform de landelijke of regionale wetgeving geldig op de gebruikslocatie van het toestel te worden verwijderd.

HDB-BA-nl-1730 29 9.2 Regelmatig onderhoud en service  De regelmatige onderhoudswerkzaamheden om de 3 maanden mogen enkel door een vakman met basiskennis van bediening van hangweegschalen worden doorgevoerd. Daarbij de landelijke ARBO-voorschriften als ook de bedrijfs-, exploitatie- en veiligheidsinstructies van de gebruikersonderneming opvolgen.  Voor controle van de afmetingen enkel geijkte controletoestellen gebruiken.  De regelmatige onderhoudswerkzaamheden om de 12 maanden mogen enkel door geschoold vakpersoneel worden doorgevoerd (service van de firma KERN).  De onderhoudsresultaten dienen in de controlelijst worden ingevoerd (hoofdstuk Fehler! Verweisquelle konnte nicht gefunden werden.).  De aanvullende resultaten van het uitgebreide onderhoud dienen in de controlelijst worden ingevoerd (hoofdstuk Fehler! Verweisquelle konnte nicht gefunden werden.).

Elke 12 maanden of telkens na 50.000 wegingen De uitgebreide onderhoudswerkzaamheden dienen door geschoold vakpersoneel te worden doorgevoerd (service van de firma KERN). Tijdens deze algemene controle dienen alle lastdragende elementen met magnetische poeder op scheuren te worden gecontroleerd. Elke 10 jaar of telkens na 500.000 wegingen De hangweegschaal compleet vervangen. Opmerking Tijdens de verbruikscontrole de opmerkingen op onderstaande tekeningen opvolgen (hoofdstuk 8.3). Uitsluitingscriteria: De hangelementen voor ophangen van de lading worden nooit meer gebruikt indien bv. + gedurende verrichtte controles zoals in onderhoudswerken aanbevolen, de afwijkingen worden vastgesteld. + Geen typeplaat of geen werklastplaat wordt voorzien.

HDB-BA-nl-1730 31 9.3 Controlelijst “Regelmatige onderhoudswerkzaamheden” Originele afmeting hangweegschaal*, serienummer: ………………………………… Weegbereik ……………………………… Totaal gewicht Haak d (mm) e (mm) f (mm) g (mm) h (mm) i (mm) Verbruik Hoek α (°) Datum………………………………… Controleur ……………………………………… *Deze gegevens worden vermeld in het document meegeleverd met de weegschaal. Het document onmiddellijk bewaren. Totaal gewicht Haak Visuele controle d e f g h i α Verbruik (zie gearceerde velden) Geen vervormingen, verbruik of scheuren Datum Controleur Uchwyt Hak Ogniwo łańcucha Pozostałe elementy Maks. Max. toegelaten afwijking 1% 1% 5% 5% 5% 5% 10° Controle vóór het eerste gebruik 3 maanden/12 500 × 6 maanden/25 000 × 9 maanden/37 500 × 12 maanden/50 000 × 15 maanden/62 500 × 18 maanden/75 000 × 21 maanden/87 500 ×

HDB-BA-nl-1730 32 Totaal gewicht Haak Visuele controle d e f g h i α Verbruik (zie gearceerde velden) Geen vervormingen, verbruik of scheuren Datum Controleur Greep Haak Kettingschakel Overige elementen Maks. Max. toegelaten afwijking 1% 1% 5% 5% 5% 5% 10° Controle vóór het eerste gebruik 24 maanden/100 000 × 27 maanden/112 500 × 30 maanden/125 000 × 33 maanden/137 500 × 36 maanden/150 000 × 39 maanden/162 500 × 21 maanden/87 500 × 42 maanden/175 000 × 45 maanden/187 500 × 48 maanden/200 000 × 51 maanden/212 500 × 54 maanden/225 000 × 57 maanden/237 500 × 60 maanden/250 000 ×  Alle lastdragende elementen dienen door een geautoriseerde servicepartner van de firma KERN te worden vervangen. Vetgedrukt lettertype = Deze onderhoudswerkzaamheden dienen door een geautoriseerde servicepartner van de firma KERN worden doorgevoerd.
